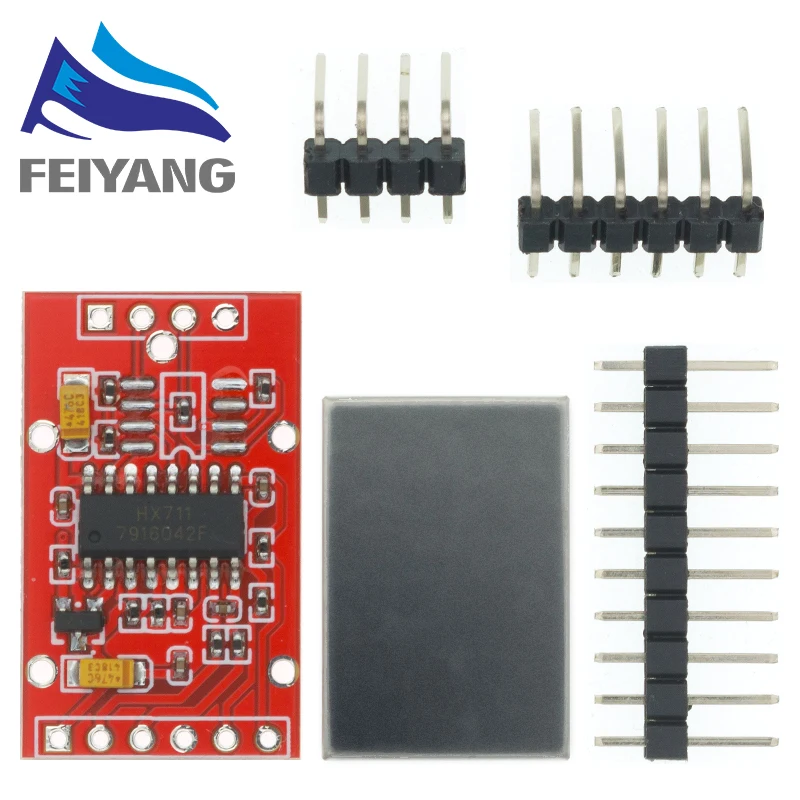

Descripción
Método de detección del módulo:
1, el juicio rápido inicial: desconecte el módulo todo el cableado, solo a la fuente de alimentación del módulo de 5v (es decir, vcc luego +5 v, tierra gnd), y luego el puerto ck del módulo a tierra es corto y luego vaya a probar. al voltaje de tierra, debería ser de aproximadamente 4.5v, luego el puerto DO/RX medido al voltaje de tierra debe ser 0v aproximadamente, si el voltaje es consistente, lo que indica que el módulo es 99% normal.
2, la integridad de la prueba para determinar: el uso del taller para proporcionar un circuito para llevar un circuito al microcontrolador 89c51 quemado en el taller para proporcionar el programa de prueba hexagonal, y luego usar el cable serie para conectar la computadora, ejecutar el asistente en serie en la computadora, puede recibir el circuito de prueba emitido Del informe de lectura, la lectura es normal, lo que indica que el módulo es normal.Consulte la tabla de prueba a continuación.
Voltaje de funcionamiento del módulo: 4,5,5 v
Corriente típica 1,6 mA
Volumen: Largo 2,9 cm * Ancho 1,7 cm * Alto 0,4 cm

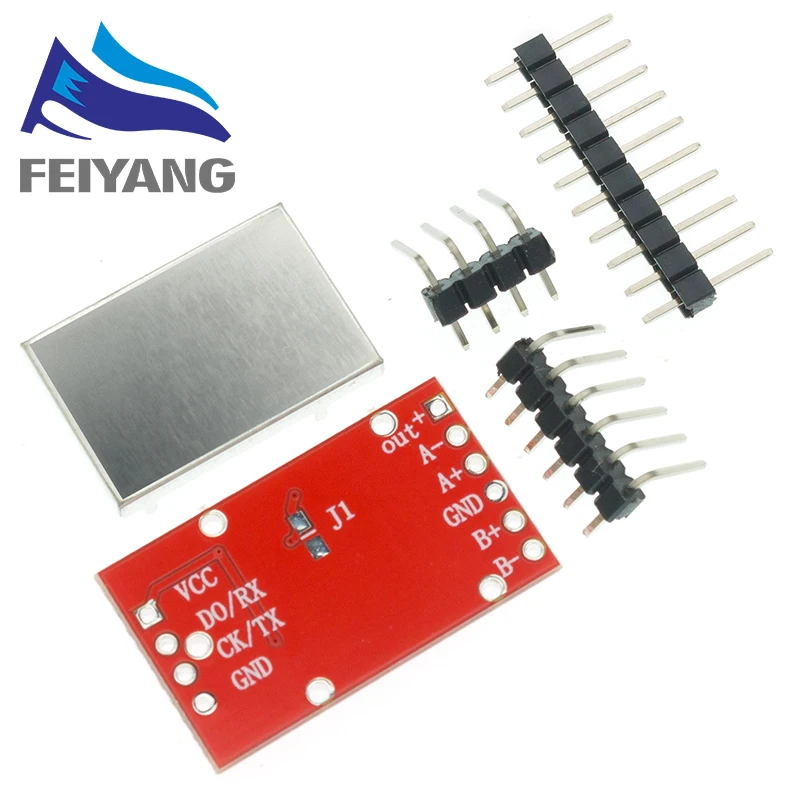

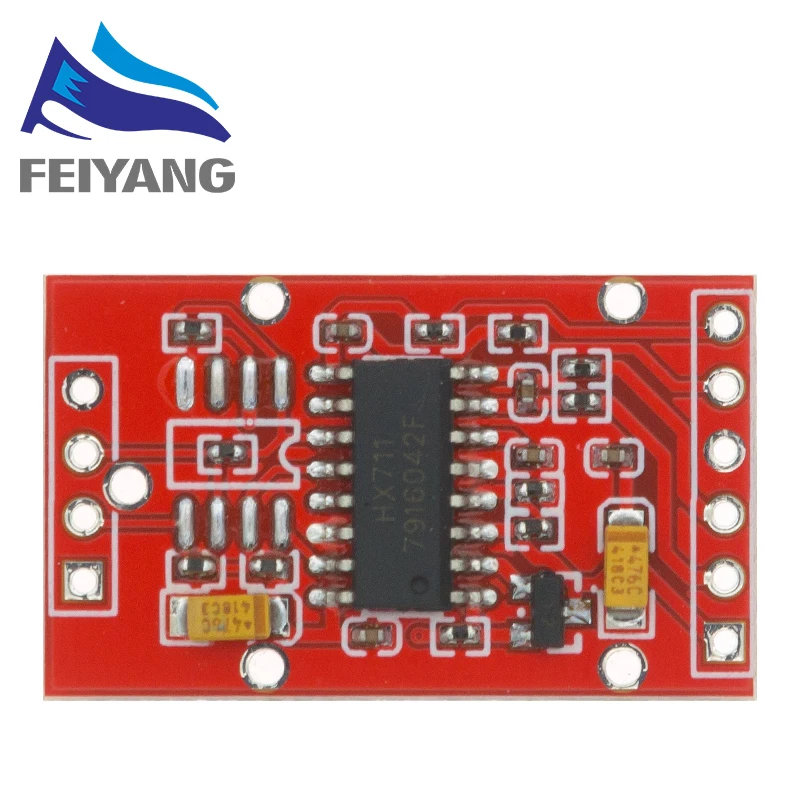

El puente J1 detrás del módulo tiene una velocidad de salida de datos del chip HX711 de 80 hz/10 hz a elegir. Circuito J1 abierto, la velocidad de salida de 80 hz, que es una conversión de 80 por segundo, J1 corto, la tasa de salida de 10 hz.
Características principales del módulo:

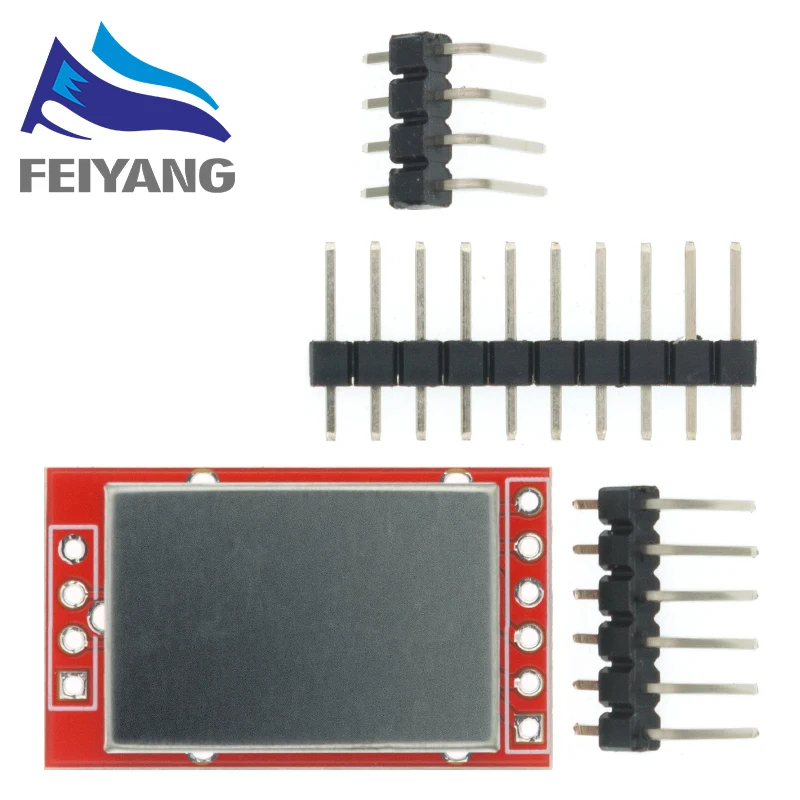

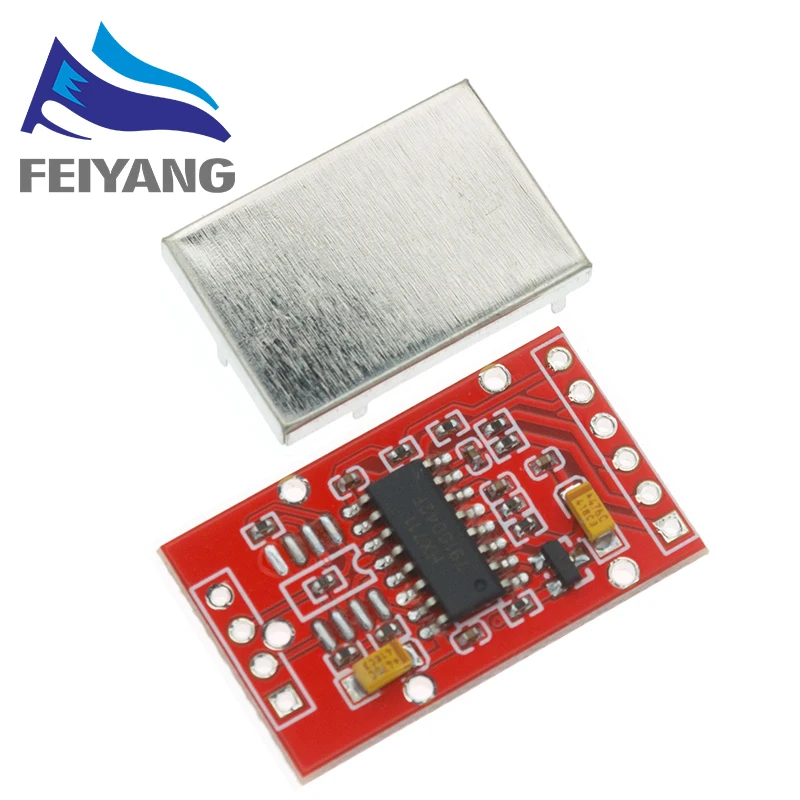

● Con escudo metálico, fuerte antiinterferencia, ubicación de CPU reservada (STC15F104), desarrollo secundario de autoactualización.
● Dos entradas diferenciales seleccionables
● Amplificadores programables de bajo ruido en chip con ganancias seleccionables de 32, 64 y 128
● El circuito regulador de voltaje en chip puede estar directamente al sensor externo y al convertidor de chip A/D para proporcionar energía.
● Oscilador de reloj en chip sin ningún dispositivo externo, si es necesario, también puede utilizar un cristal o un reloj externo
● Encendido el circuito de reinicio automático
● Control digital simple y comunicación en serie: todos los controles entrados por el pin, el registro del chip sin programación
● Se puede seleccionar una velocidad de datos de salida de 10 Hz o 80 Hz
● Supresión síncrona de interferencias de fuente de alimentación de 50 Hz y 60 Hz
● Consumo de energía (incluido el circuito de alimentación):
Corriente de funcionamiento típica:
● Rango de voltaje de funcionamiento: 2,6 ~ 5,5 V
● Rango de temperatura de funcionamiento: -20 ~ +85 °
