Descripción
1.Resumen

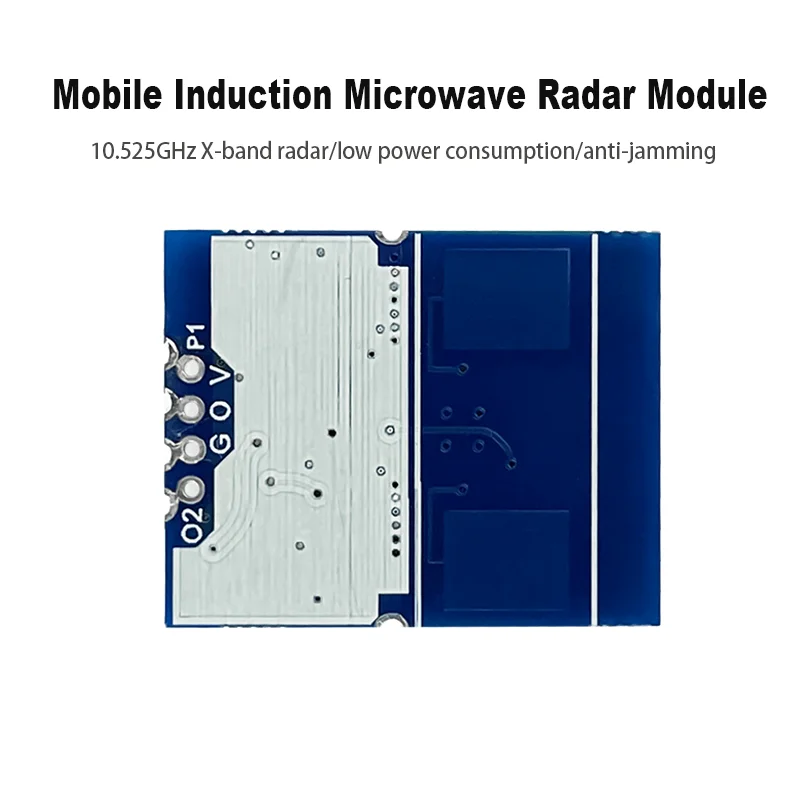

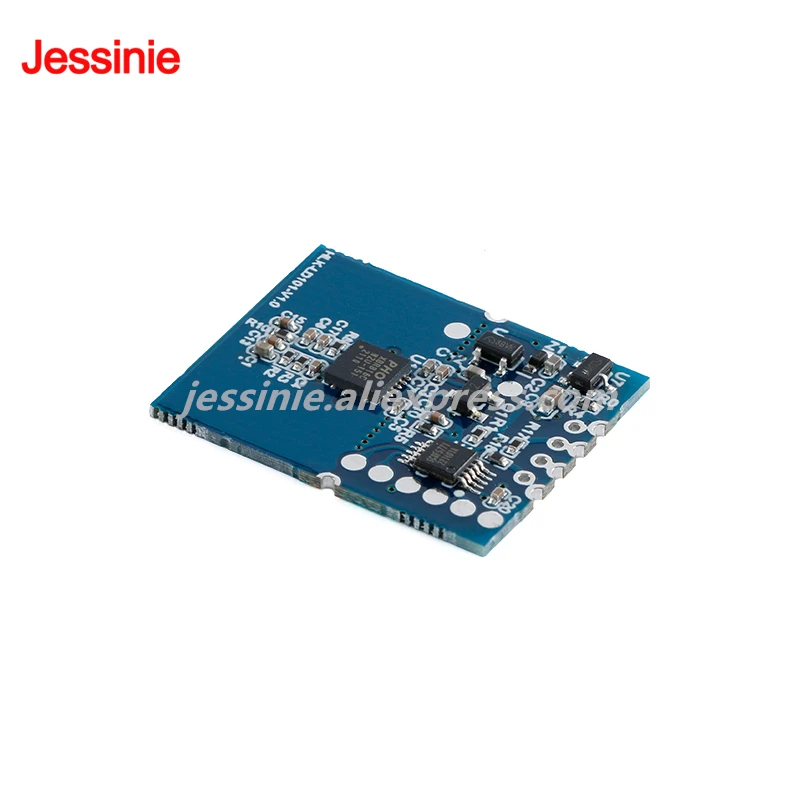

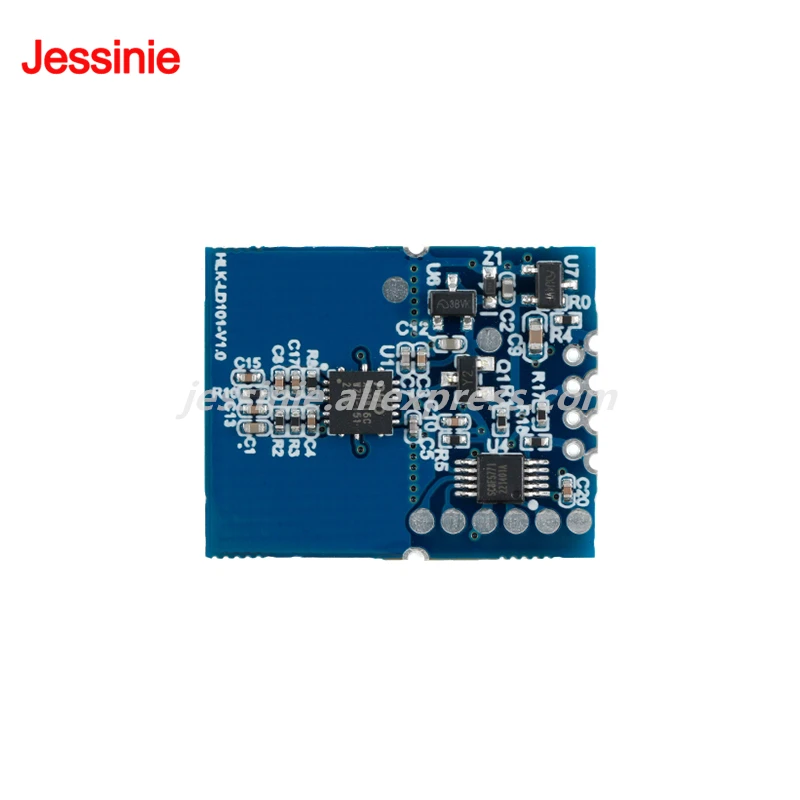

HLK-LD101 es un módulo de radar de banda X que funciona a 10,525 GHz.Basado en el efecto Doppler, este diseño utiliza antenas de transmisión y recepción direccionales de frecuencia fija, que se combinan por primera vez con tecnología de integración de chips y antenas de microondas en el mercado.
Tiene las características de antiinterferencias, tamaño pequeño, sin penetración en la pared, alta estabilidad, buena consistencia y buen desorden y efecto de supresión armónica de alto orden.
El módulo integrado de demodulación IF, amplificación de señal, procesamiento digital, detección de intensidad de luz, sincronización y otras funciones, y la función del puerto serie se abre al mismo tiempo, lo cual es conveniente para que los usuarios ajusten los parámetros relevantes.
Este producto adopta el modo de fuente de alimentación por pulsos y el consumo de energía promedio se puede reducir a 7 mA.

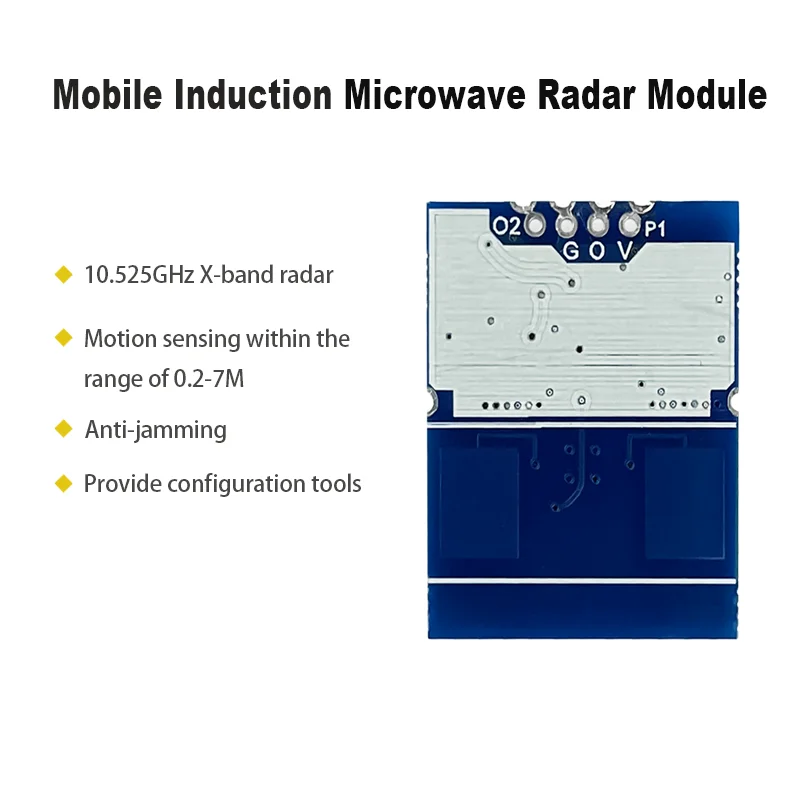

2.Características del producto
Frecuencia de trabajo 10,525 GHz
Funcionamiento de amplio voltaje: +3,3 V ~ 15 V

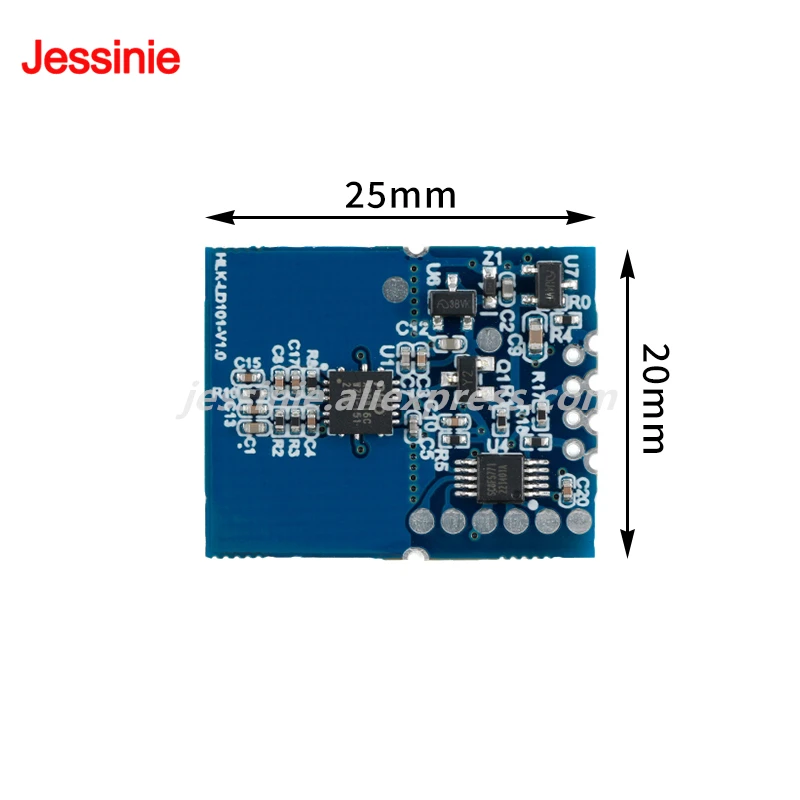

Tamaño del módulo: 20 mm * 25 mm * 4 mm
La distancia de detección es de aproximadamente 7 m (distancia en línea recta)
Detecta ángulo 100°
Potencia máxima de transmisión: 2dBm
Sensibilidad máxima de recepción: -95dBm
Detección de movimiento
Antenas de transmisión y recepción integradas a bordo
3.Aplicación del producto
Hogar inteligente
Iluminación inteligente
Electrodomésticos inteligentes
Seguridad inteligente

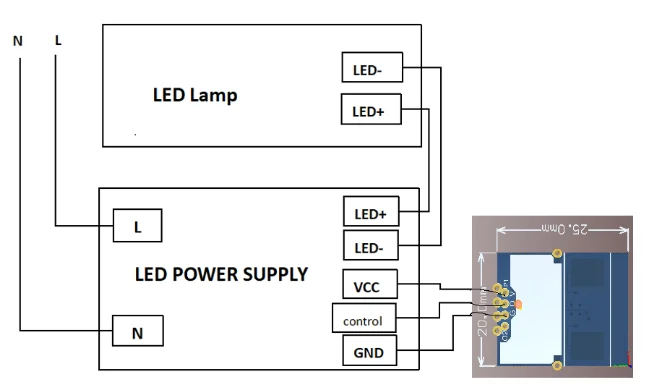

Aplicación típica (luz de detección LED)
4.Parámetros del producto
TA=25℃
Símbolo
Parámetros
Condiciones de prueba
Min.
Tipo
Máx.
Unidad Unidad
Potencia de entrada
VCC
Tensión de trabajo
3.3
15
V
yo
Corriente de trabajo
VCC=5V
8
12
35
mA
Salida
fOSCO
Frecuencia de microondas
VCC=3,3 ~ 12 V
10.525
GHz
P
Transmite potencia
VCC=3,3 ~ 12 V
2
dBm
vuél
Tensión de salida
2.9
3
3.1
V
fuera
Corriente de salida
10
mA
Tw
Tiempo de estabilización de encendido
10
15
25
S
Rango de temperatura y humedad
TA
Temperatura de trabajo
-20
+60
℃
TB
Temperatura de almacenamiento
-40
+85
℃
HA
Humedad de trabajo
10
95
%
HB
Humedad de almacenamiento
0
95
%
Rango de detección
Distancia de detección radial1
1
1.2
1.5
m
Ts
Retraso de apagado 2
5
S
Funciones ESD
Descarga de contacto
2
kV
Descarga de aire
2
kV
Tabla 1: parámetros eléctricos
Notas:
1 La distancia de detección se puede configurar según las necesidades del cliente;
2 El retardo de apagado se puede configurar según las necesidades del cliente;

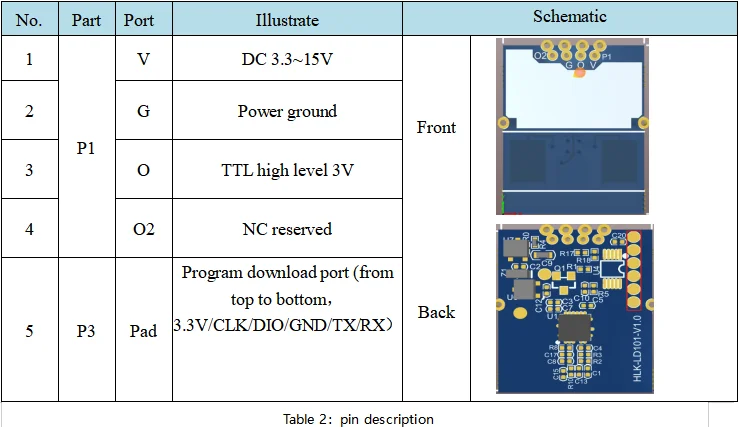

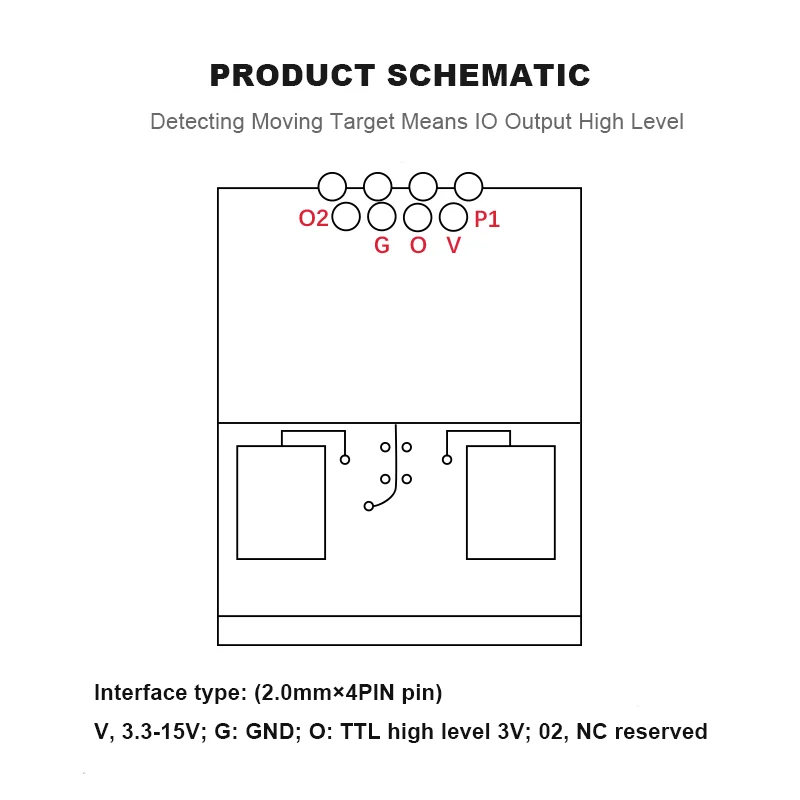

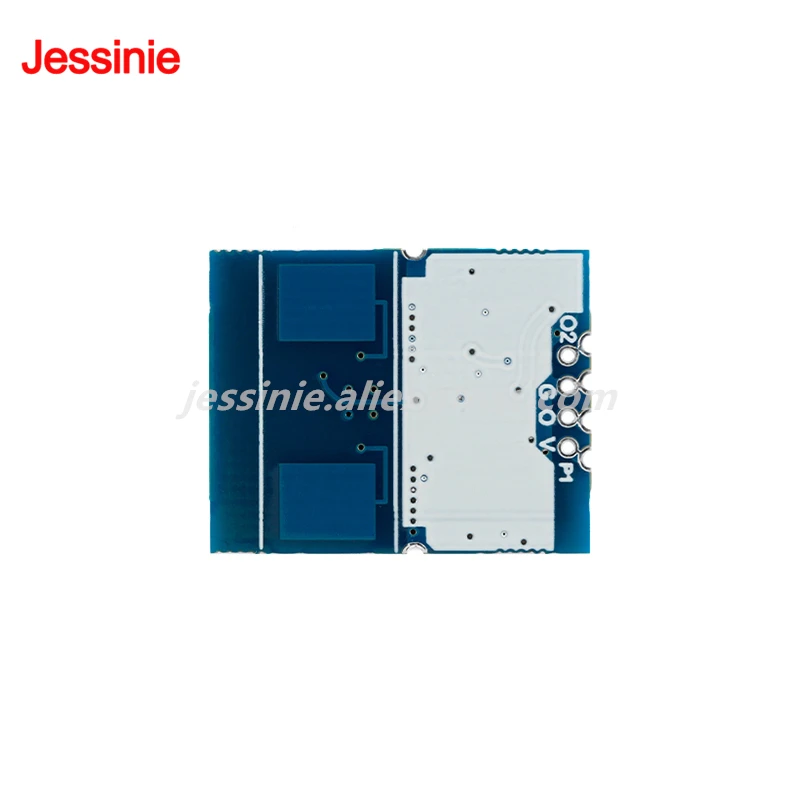

5. Configuración de pines y descripción de funciones.
