Descripción

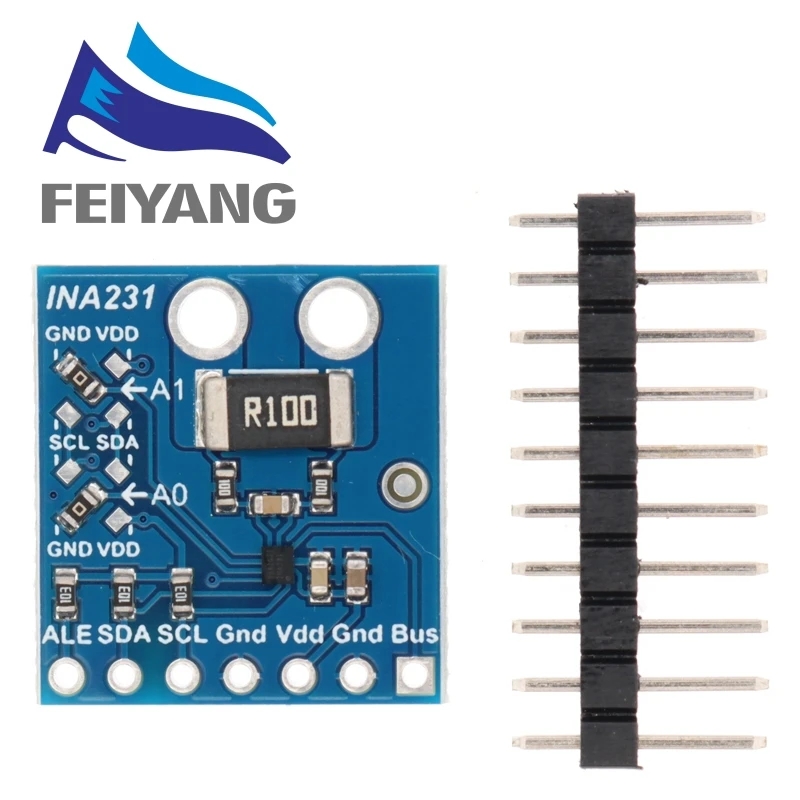

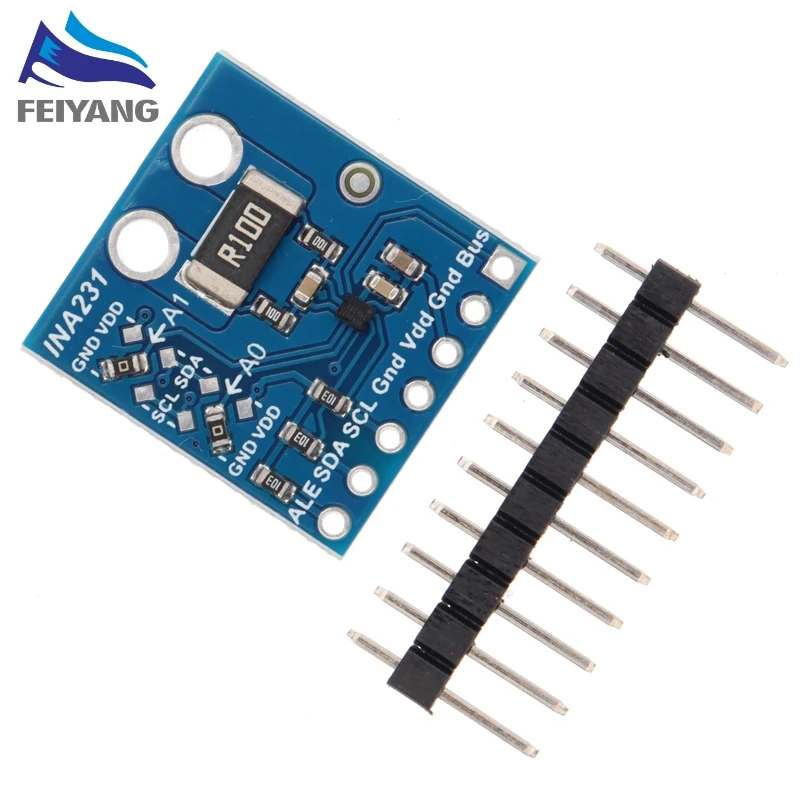

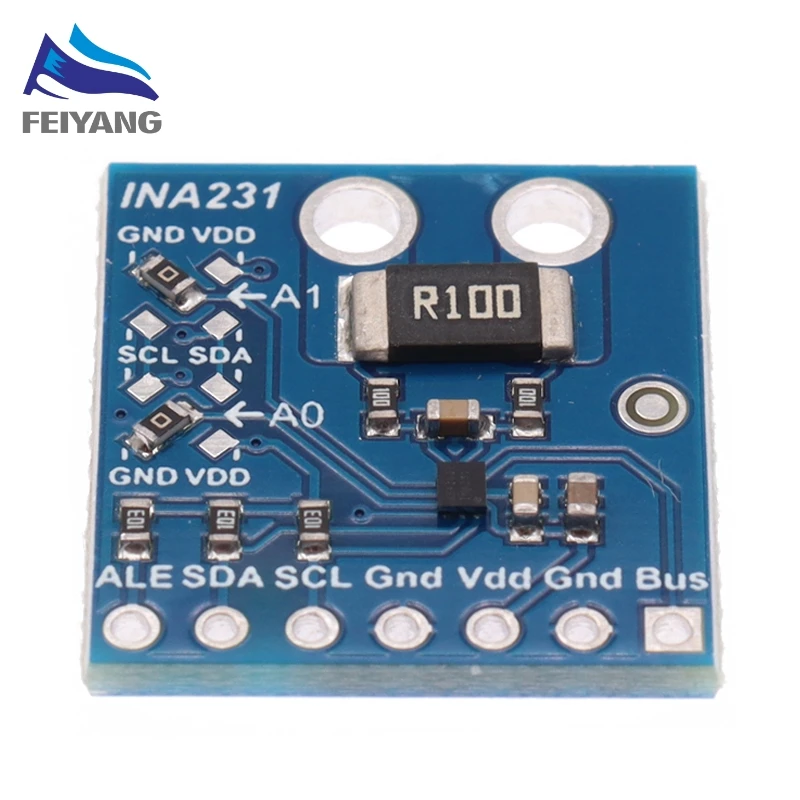

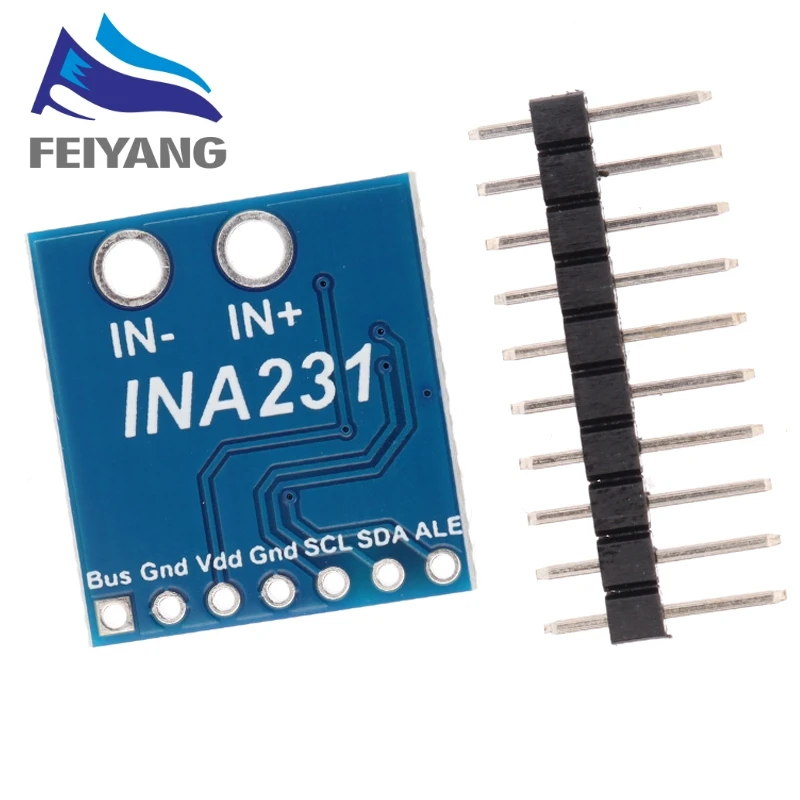

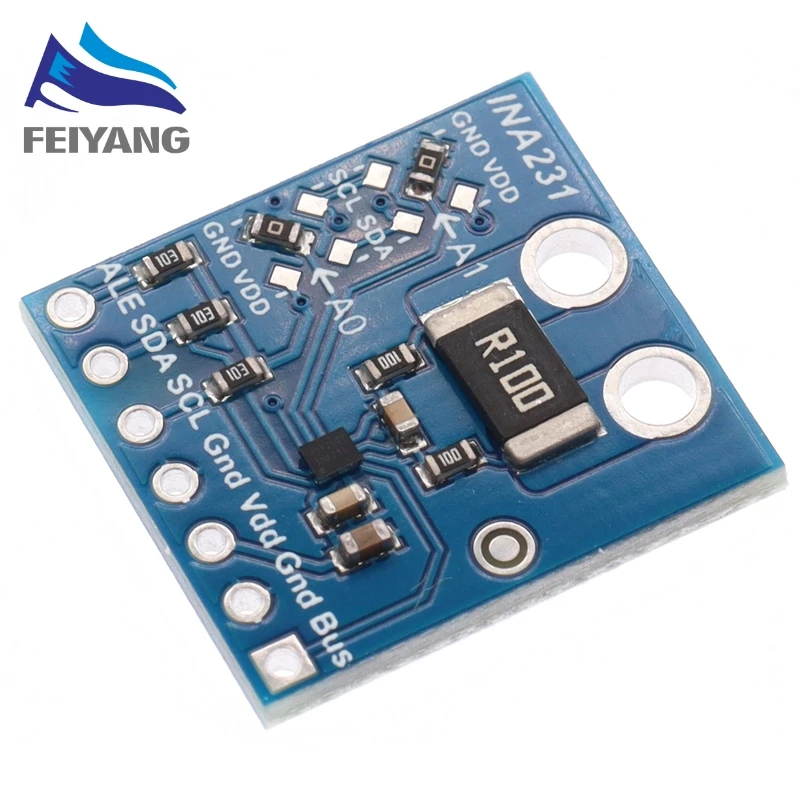

Medición de lado alto o bajo INA231, monitor de corriente y potencia bidireccional con interfaz I2C de 1,8 V
INA231 es un monitor de potencia y derivación de corriente con una interfaz compatible con I2C de 1,8 V (con 16 direcciones programables). El INA231 monitoriza la caída de voltaje de derivación y el voltaje de la fuente de alimentación del bus, proporcionando una protección mejorada al configurar el PIN ALERTA en activo cuando el valor correspondiente excede el rango programado.
Los valores de calibración programables, los tiempos de conversión y el promedio se pueden usar junto con un multiplicador interno para lograr una lectura directa de los valores de corriente (en amperios) y los valores de potencia (en vatios), reduciendo así la carga de procesamiento del host.
El INA231 detecta la corriente en el voltaje del bus (entre 0V y 28V). El dispositivo está alimentado por una sola fuente de alimentación de 2,7 V a 5,5 V, y consume una corriente de alimentación de 330 μ A (valor típico). El INA231 tiene un rango de temperatura nominal de funcionamiento de-40 ° C A + 125 ° C.
El INA231 tiene dos versiones: El INA231A realiza la conmutación continua de voltaje de derivación y bus durante el arranque, mientras que el INA231B se inicia en un modo de apagado de baja corriente. Este módulo utiliza la versión INA231A.
Biblioteca Arduino:
Enlace: https://pan.baidu.com/s/1ZE0_KpQDhgusQ2PWF51-lg?pwd=9fg3
Código de extracción: 9fg3
Característica
1. El rango de detección de voltaje del bus es de 0V a 28V
2. Detección de lado alto o lado bajo
3. Informes de corriente, voltaje y potencia
4. Alta precisión:
-Error de ganancia 0.5% (máximo)
-50 μ V offset (máximo)
5. Opciones de promedio configurables
6. Umbrales de alarma programables
7. 1,8 V I2C compatible
8. Rango de funcionamiento de la fuente de alimentación: 2,7 V a 5,5 V
9. Opciones del modo de inicio:
INA231A: Conversión válida
10. Tamaño del módulo: 18*19,4mm
