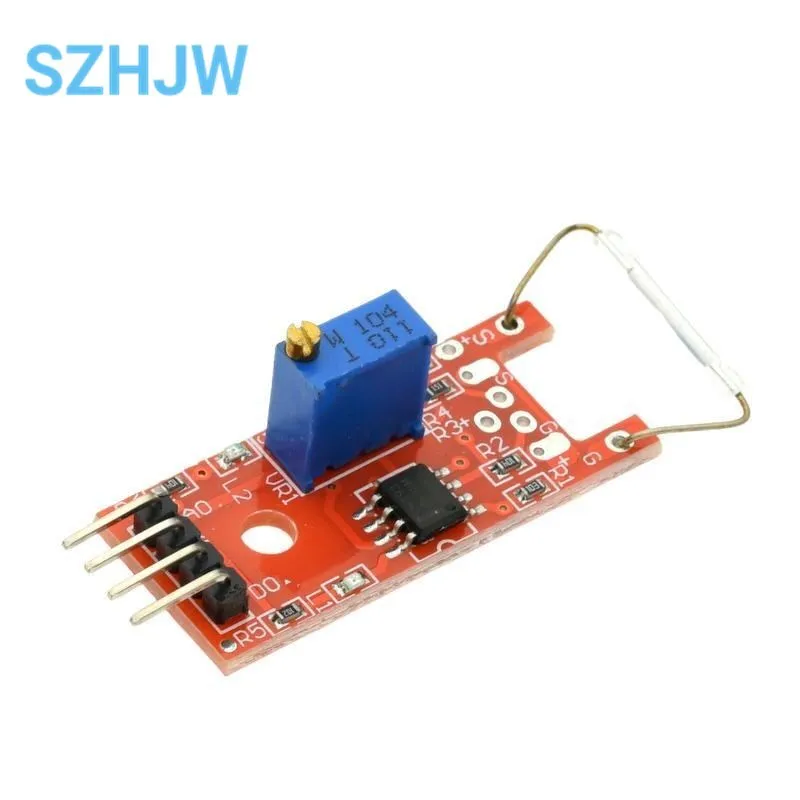

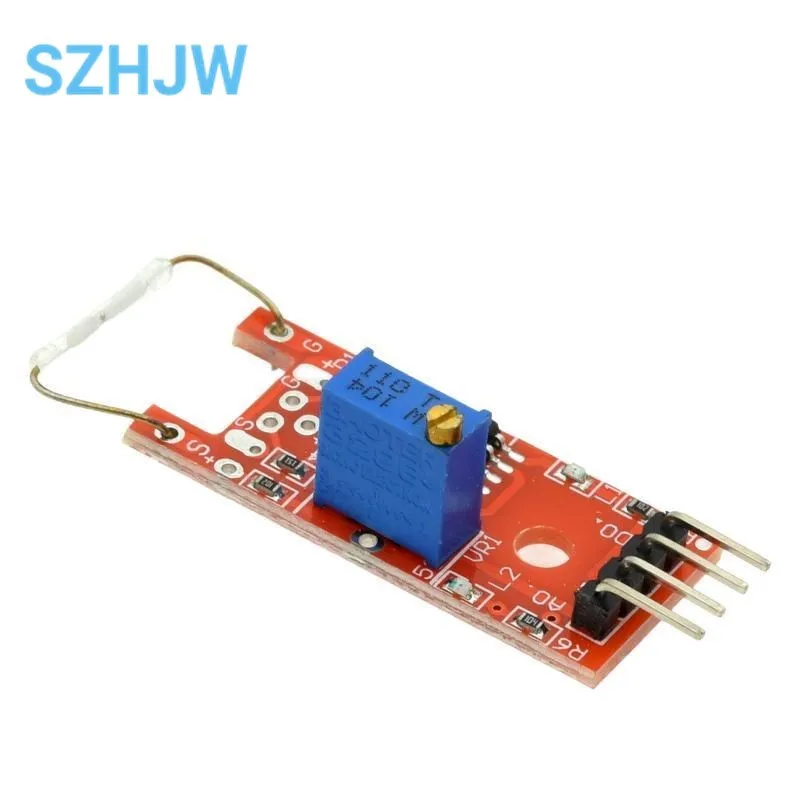

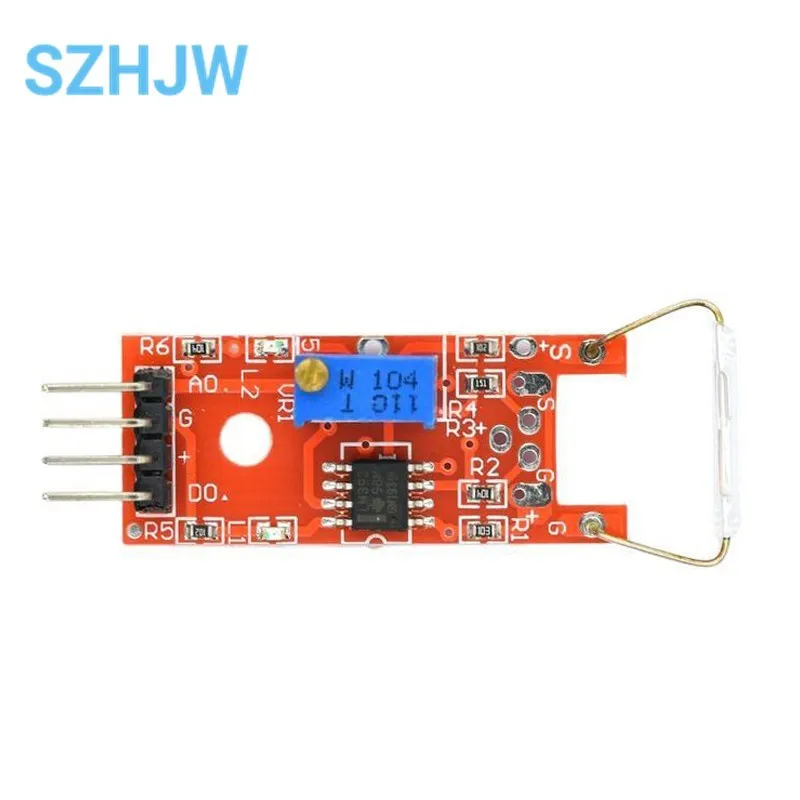

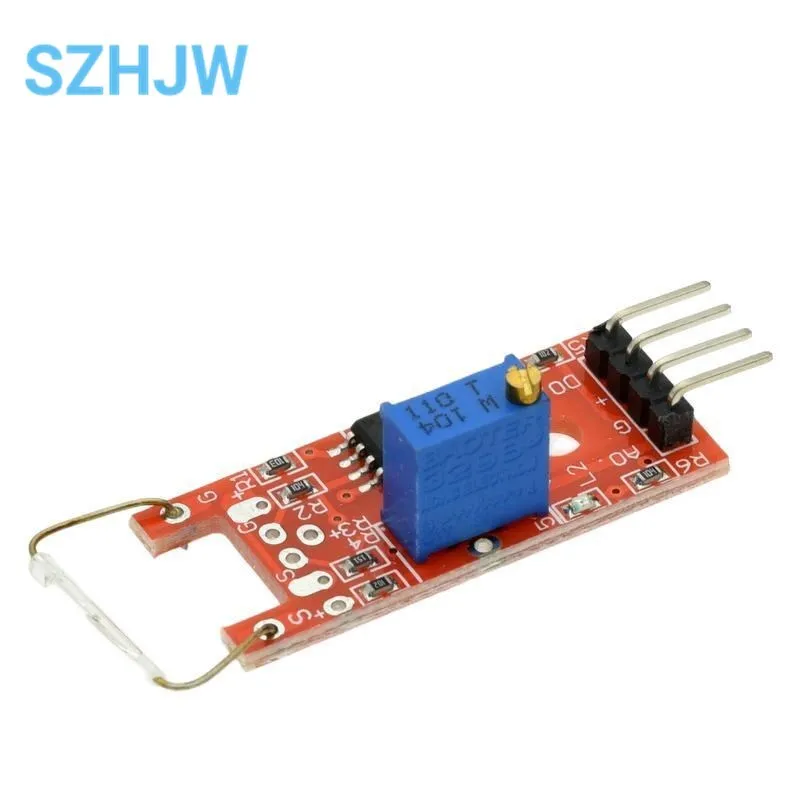

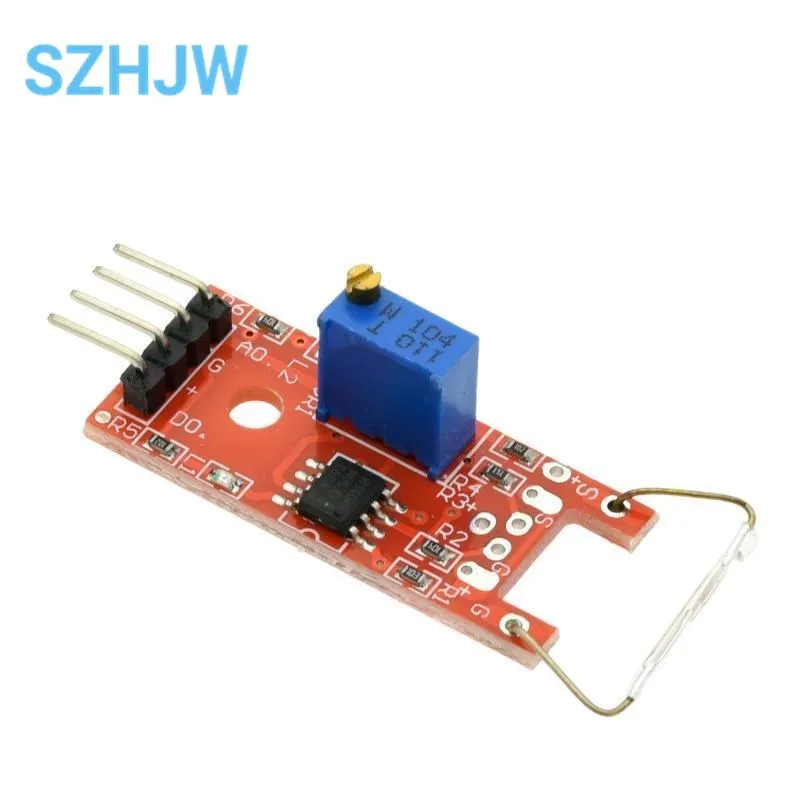

Módulo de Sensor de lengüeta de KY-025, módulo de magnetrón, interruptor de lengüeta, interruptor MagSwitch para Arduino

Uso del producto

El tablero de distribución, la fotocopiadora, la lavadora, el refrigerador, la cámara, el armario desinfectante, el magnetismo de la puerta, el magnetismo de la ventana, el relé electromagnético, el aparato de pesaje electrónico, el medidor de nivel de líquido, el medidor de gas, el medidor de agua, etc., han sido muy buenas aplicaciones.

Parámetros del producto

1. Capacidad de conducción de forma de onda limpia y buena, más de 15 mA.

2. voltaje de trabajo 3,3 V-5 V

3. formato de salida: salida de conmutación digital (0 y 1)

4. un orificio para pernos fijo para una fácil instalación

Modo de empleo

El tubo de láminas debe usarse junto con el imán.Cuando se induce cierta fuerza magnética, estará en estado de encendido y apagado y el módulo generará un nivel bajo; cuando no haya fuerza magnética, se desconectará y generará un nivel alto.La distancia de inducción entre el tubo de láminas y el imán es de 1,5 cm, que es sensible o no se activará;

El extremo de salida del módulo D0 se puede conectar directamente al puerto l/S del microordenador de un solo chip, a través del cual se puede detectar el estado de disparo del tubo de resorte;

El extremo de salida del módulo DO está conectado con el extremo iN del relé para formar un interruptor de tubería de resorte seco de alta potencia para controlar directamente el alto voltaje.

Características del tubo de láminas

La tubería de láminas secas es la abreviatura de la tubería de láminas secas, es un elemento de interruptor electrónico pasivo con contacto, tiene las ventajas de una estructura simple, un pequeño volumen de control, etc. , su carcasa es generalmente un tubo de vidrio sellado, el tubo está equipado con dos placas eléctricas de láminas elásticas de hierro, también llenas de un tipo de gas inerte llamado rodio metálico. Normalmente, las dos cañas hechas de materiales especiales en el tubo de vidrio están separadas. Cuando una sustancia magnética está cerca del tubo de vidrio, bajo la acción de líneas de campo magnético, las dos cañas del tubo se magnetizan y se atraen entre sí al contacto, y las cañas se juntarán, haciendo que el circuito conectado por el nodo. Cuando la fuerza magnética externa desaparece, las cañas se separan por su propia elasticidad y el circuito se rompe. Por lo tanto, como dispositivo de interruptor de línea controlado por una señal de campo magnético, el tubo de láminas se puede utilizar como sensor, para contar, limitar, etc. (en el sistema de seguridad se utiliza principalmente para la producción de puertas magnéticas, ventanas magnéticas), pero también se usa ampliamente en diversos equipos de comunicación. En la práctica, suelen utilizar imanes permanentes para controlar si las dos piezas de metal están conectadas o no, por lo que también se llama "magnetrón".
