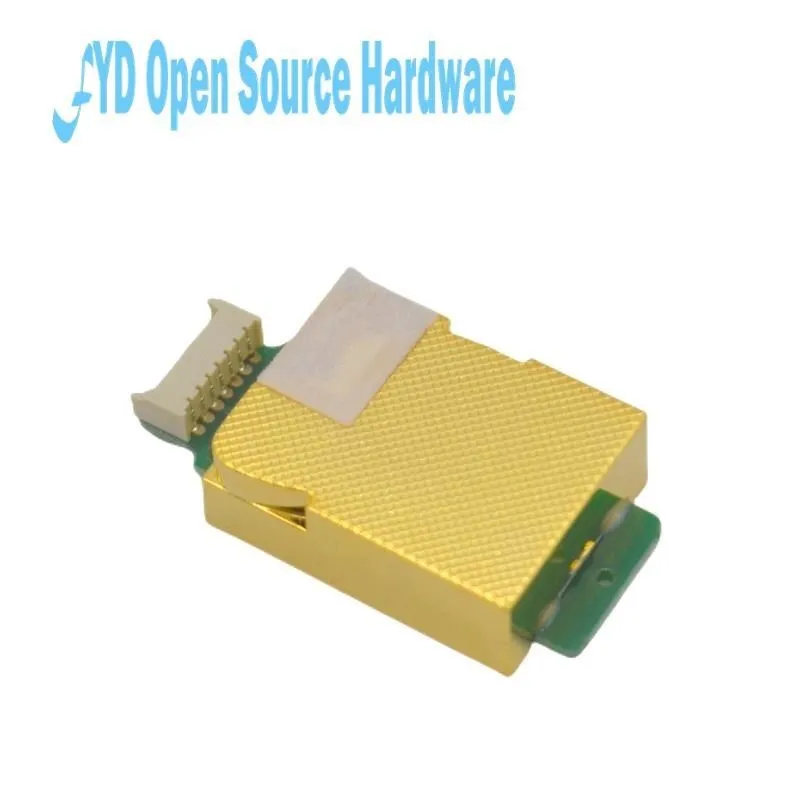

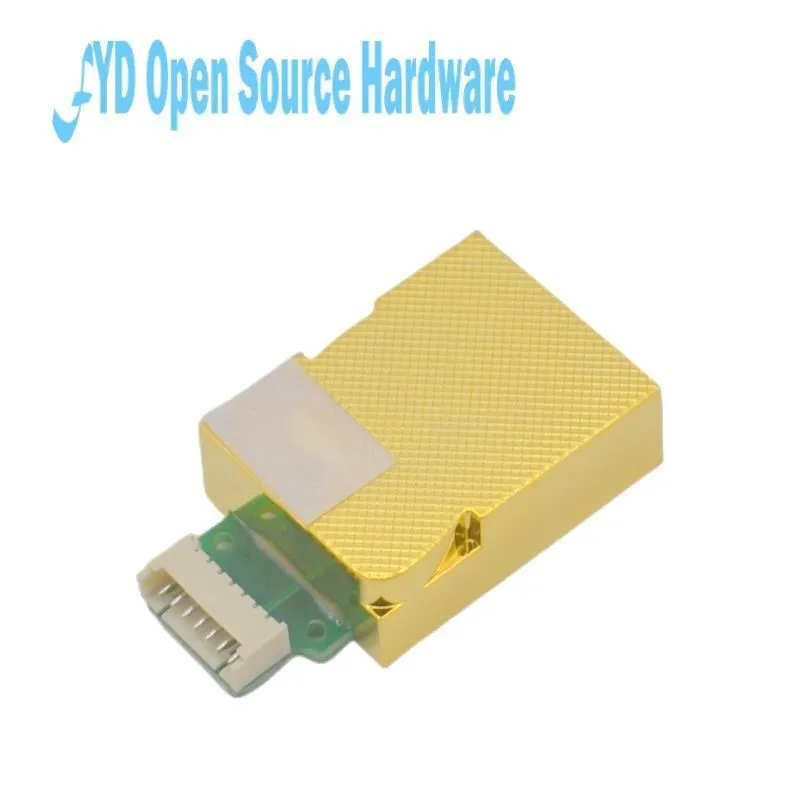

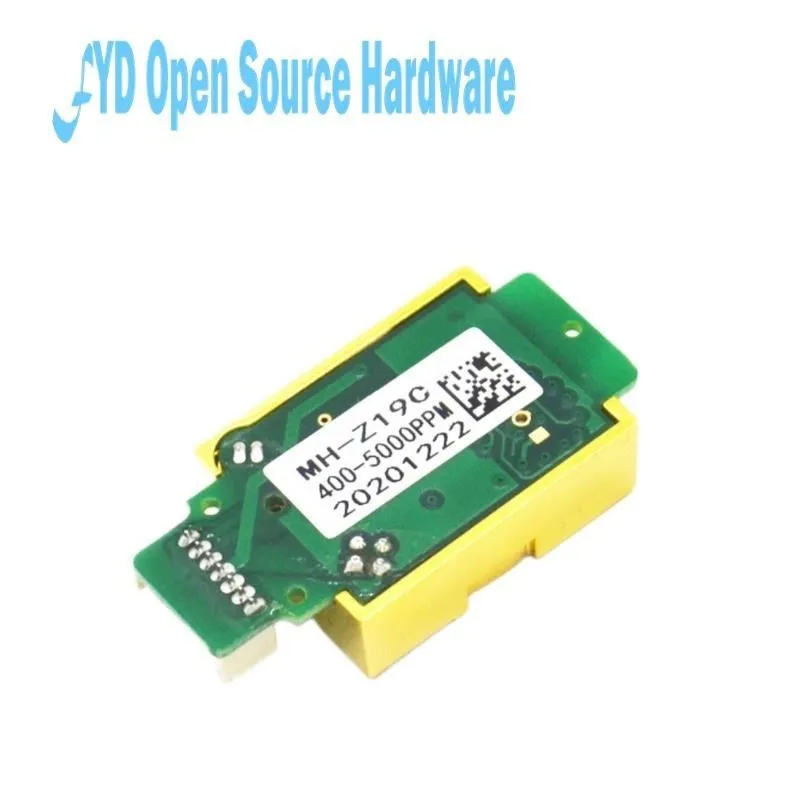

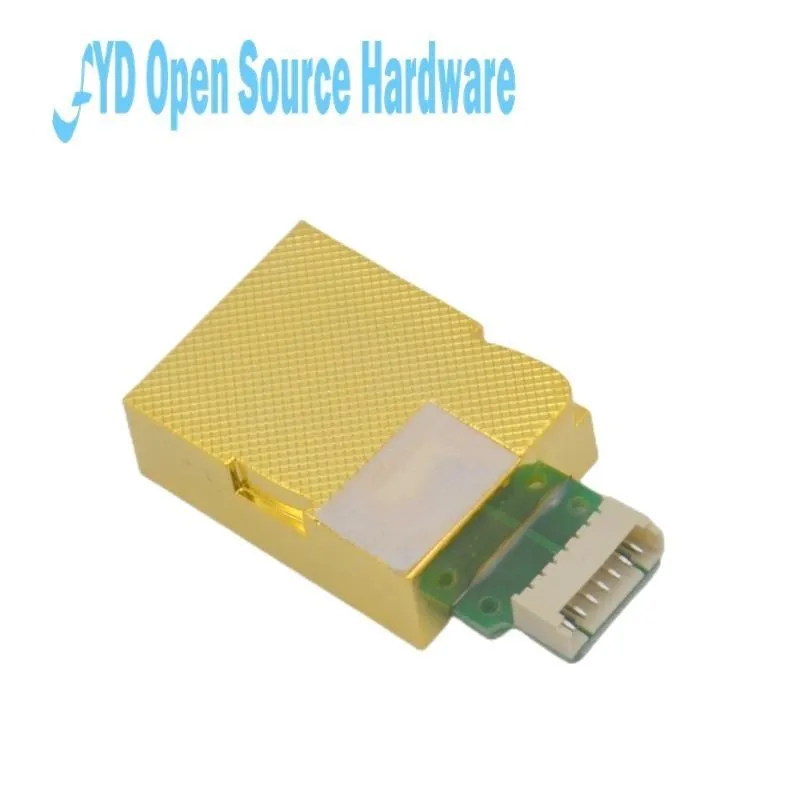

Módulo de Sensor infrarrojo MH-Z19 MH Z19C IR, Sensor Digital de Gas de dióxido de carbono CO2 NDIR para Monitor de CO2 400-5000ppm UART PWM
19,19 € 27,41 €
Con la garantía de
Selección del modelo
Color
comprobando cupones disponibles...
Some placeholder content for the collapse component. This panel is hidden by default but revealed when the user activates the relevant trigger.

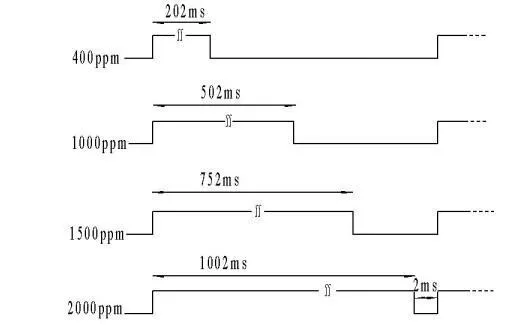

El Sensor de gas de dióxido de carbono (en adelante, el sensor) es un pequeño sensor inteligente de uso general que utiliza el principio del infrarrojo no dispersivo (NDIR). Para detectar la presencia de CO2 en el aire. Y otras características; Compensación de temperatura incorporada: tiene simultáneamente salida en serie, salida PWM, fácil de usar. El sensor es un sensor de alto rendimiento fabricado combinando estrechamente la tecnología de detección de gas de absorción infrarroja madura con un Diseño de Circuito óptico sofisticado y un diseño de circuito sofisticado.Parámetros del productoGas de detección: dióxido de carbonoVoltaje de la fuente de alimentación: CC (5,0 ± 0,1) VCorriente media: 40mA (@ fuente de alimentación de 5V)Corriente máxima: 125 A (@ fuente de alimentación de 5V)Nivel de interfaz: 3. 3V (compatible con 5V)Rango de medición: 400-5000PPM opcionalSeñal de salida: UART serie (nivel TL 3,3 V)Tiempo de calentamiento: 1minTiempo de respuesta: T90 120sTemperatura de trabajo: -10-50 gradosHumedad de trabajo: 0 ~ 95% RH (sin condensación)Descripción del PIN:Vin: Power +(in)GND: fuente de alimentación-(GND)PWM: PWMHD: HD (calibración cero, el nivel bajo es efectivo durante más de 7 segundos)Rx: UART (RXD) Entrada de datos de nivel TTLTx: salida de datos de nivel TTL UART (TXD)Método de salida:Salida PWMSuponga que el rango de medición es 400-2000ppmCO2: Rango de salida de concentración: 400-2000ppmPeríodo: 1004MS ± 5%Salida de alto nivel al principio del ciclo: 2ms (valor teórico)Período central: 1000ms ± 5%Salida de bajo nivel al final del período: 2ms (valor teórico)Fórmula de cálculo para obtener el valor de concentración actual de CO2 por PWM: Cppm=2000X ()/(TH + 1/2)Cppm: valor de concentración de CO2 calculado por unidad de ppmTH: el tiempo cuando la salida es de alto nivel en un ciclo de salidaTL: el tiempo cuando la salida es baja en un ciclo de salida

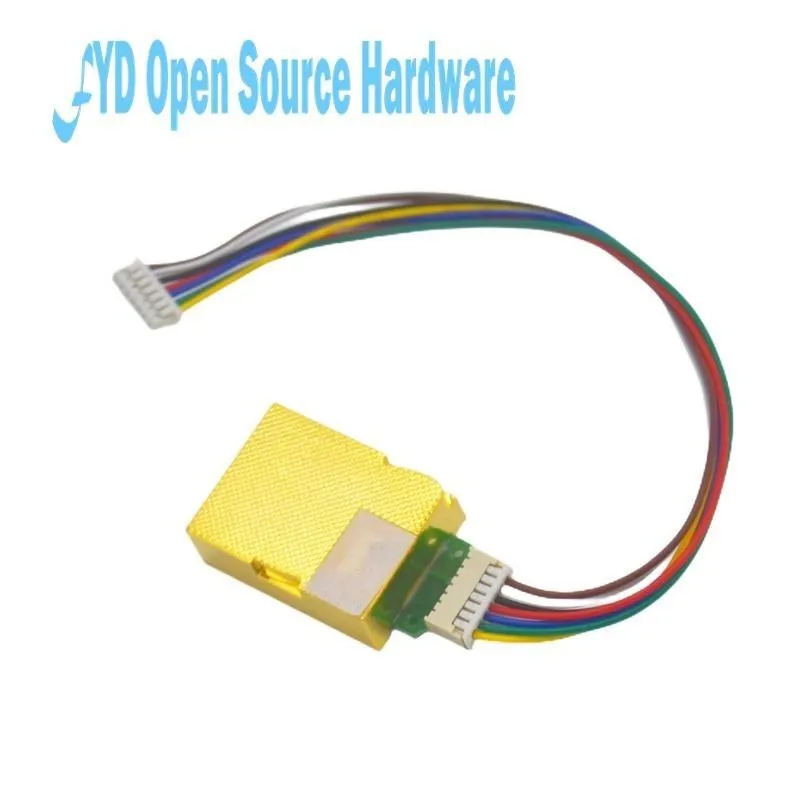

Salida en serie (UART)Conexión de hardware, conecte el sensor Vin-2 al 5V-GND-TXD-RXD del usuario. (El terminal de usuario debe usar el nivel TTL)
Precauciones:1. En el proceso de soldadura, instalación y uso del sensor, se debe evitar que la cavidad de plástico chapada en oro resista la presión en cualquier dirección.2. Si el sensor debe colocarse en un espacio pequeño, este espacio debe estar bien ventilado, especialmente las dos ventanas de difusión deben estar en una posición bien ventilada.3. El sensor debe estar lejos de la fuente de calor y evitar la luz solar directa u otra radiación de calor.4. El sensor debe calibrarse regularmente, y se recomienda que el período de calibración no sea superior a 6 meses.5. No utilice el sensor durante mucho tiempo en un ambiente con alta densidad de polvo.6. Para garantizar que el sensor pueda funcionar normalmente, el voltaje de la fuente de alimentación debe mantenerse a (5,0 ± 0,1) VDC. La corriente de la fuente de alimentación no debe ser inferior a 150mA7. Si no está dentro de este rango, el sensor puede estar defectuoso, la concentración de salida del sensor es baja o el sensor no puede funcionar normalmente.8. Al calibrar manualmente el punto cero o enviar el comando para calibrar los puntos principales, debe ser estable9. Trabaja continuamente durante más de 20 minutos en un entorno de gas (400ppm).10. Está prohibido que el sensor utilice la profundidad máxima de la ola.11. Al soldar con hierro, ajuste la temperatura a (350 ± 5) grados, antes de12. El tiempo de recogida debe ser inferior a 35.13. Al usar el sensor, se recomienda que el cliente utilice el método de insertar la protuberancia de soldadura para insertar y quitar directamente el sensor para el mantenimiento del inodoro.
Salida en serie (UART)Conexión de hardware, conecte el sensor Vin-2 al 5V-GND-TXD-RXD del usuario. (El terminal de usuario debe usar el nivel TTL)Precauciones:1. En el proceso de soldadura, instalación y uso del sensor, se debe evitar que la cavidad de plástico chapada en oro resista la presión en cualquier dirección.2. Si el sensor debe colocarse en un espacio pequeño, este espacio debe estar bien ventilado, especialmente las dos ventanas de difusión deben estar en una posición bien ventilada.3. El sensor debe estar lejos de la fuente de calor y evitar la luz solar directa u otra radiación de calor.4. El sensor debe calibrarse regularmente, y se recomienda que el período de calibración no sea superior a 6 meses.5. No utilice el sensor durante mucho tiempo en un ambiente con alta densidad de polvo.6. Para garantizar que el sensor pueda funcionar normalmente, el voltaje de la fuente de alimentación debe mantenerse a (5,0 ± 0,1) VDC. La corriente de la fuente de alimentación no debe ser inferior a 150mA7. Si no está dentro de este rango, el sensor puede estar defectuoso, la concentración de salida del sensor es baja o el sensor no puede funcionar normalmente.8. Al calibrar manualmente el punto cero o enviar el comando para calibrar los puntos principales, debe ser estable9. Trabaja continuamente durante más de 20 minutos en un entorno de gas (400ppm).10. Está prohibido que el sensor utilice la profundidad máxima de la ola.11. Al soldar con hierro, ajuste la temperatura a (350 ± 5) grados, antes de12. El tiempo de recogida debe ser inferior a 35.13. Al usar el sensor, se recomienda que el cliente utilice el método de insertar la protuberancia de soldadura para insertar y quitar directamente el sensor para el mantenimiento del inodoro.
