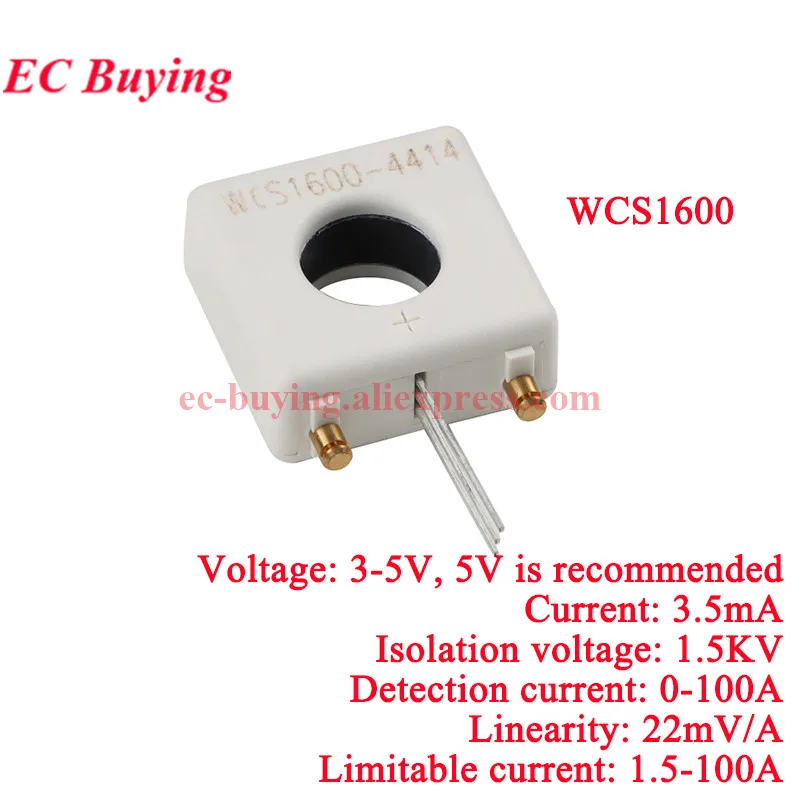

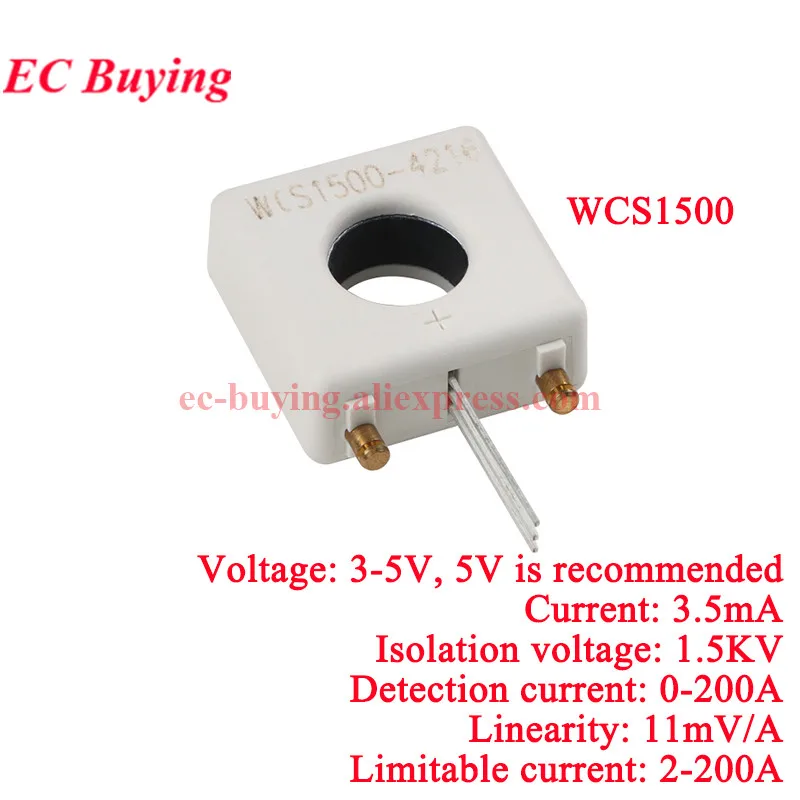

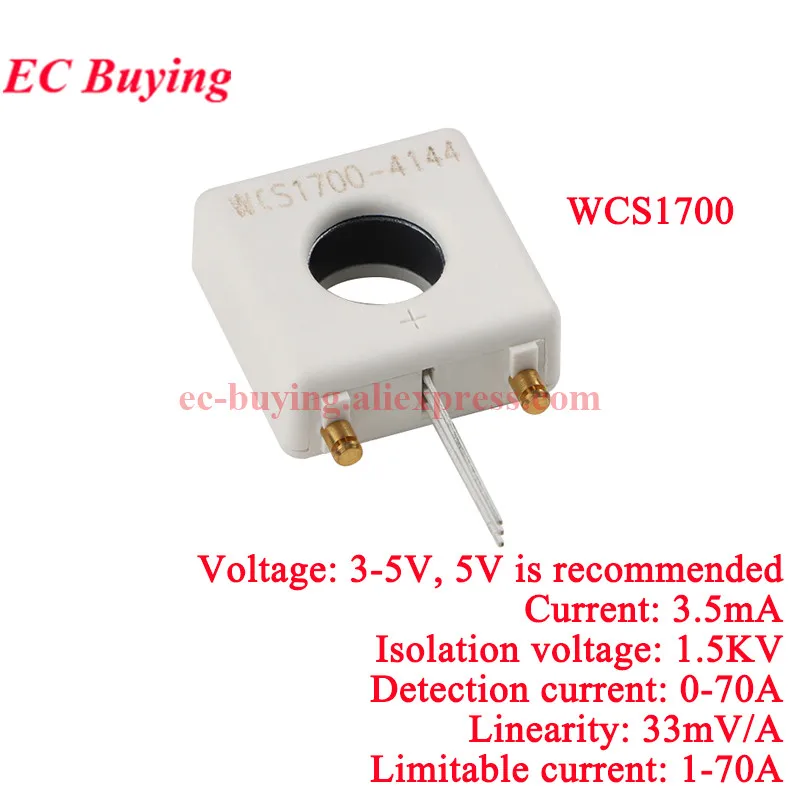

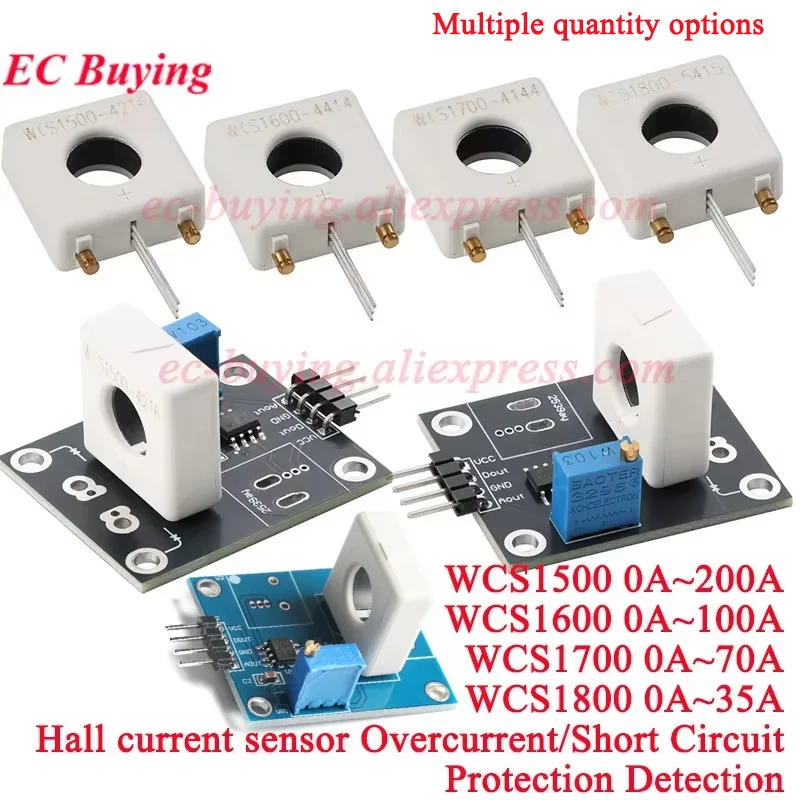

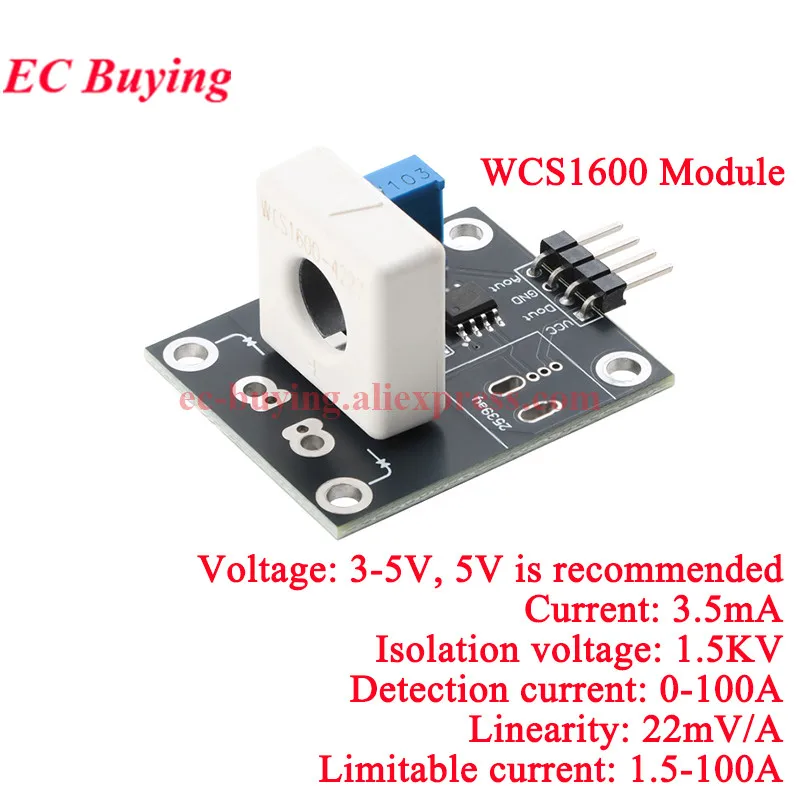

Características del producto

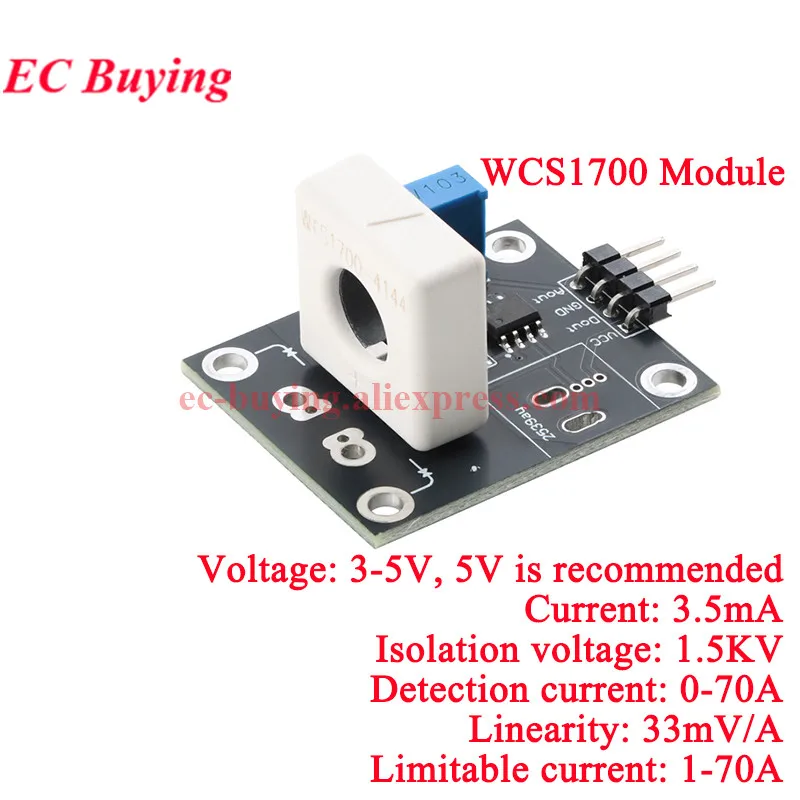

Chip principal: amplificador operacional LM393, WCS1700
Voltaje de funcionamiento: CC 5 V
Tiene indicación de salida de señal;
Amplio rango de detección de corriente CC ± 70 A CA: 50 A;
Resolución de detección de corriente 32mV/A;
Indicación de señal de sobrecorriente de salida;
El punto crítico para la configuración de la señal de sobrecorriente es ajustable, con una resolución de 3A;
Equipado con orificios de montaje para una fácil instalación del firmware;
Salida de señal analógica de conversión de corriente de muestra, se puede conectar a ADC, salida de señal de nivel TTL, se puede conectar al control del puerto IO del microcontrolador.
Las señales de salida son señales analógicas y señales de nivel.

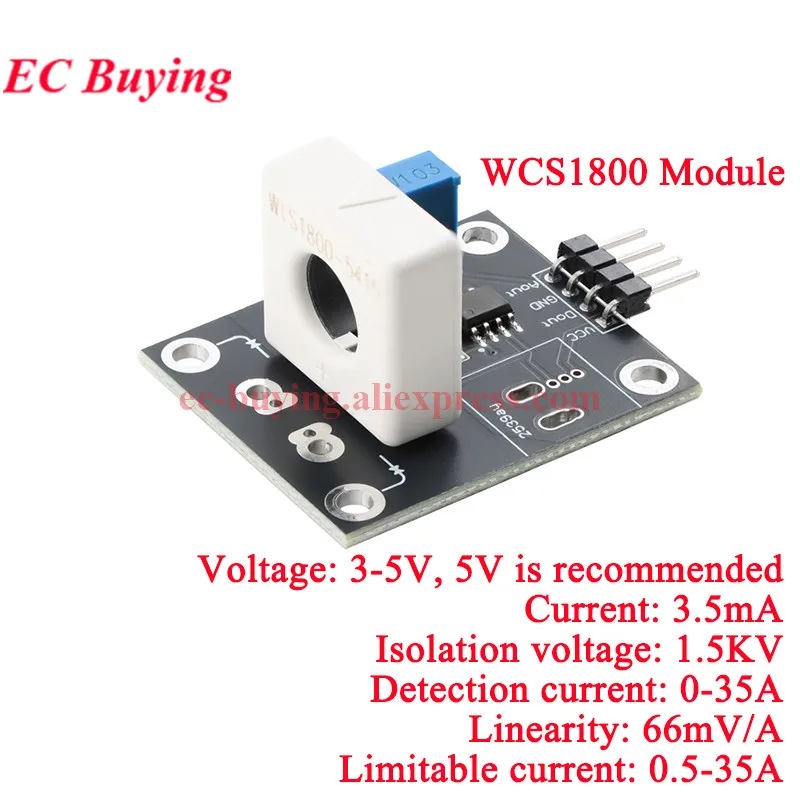

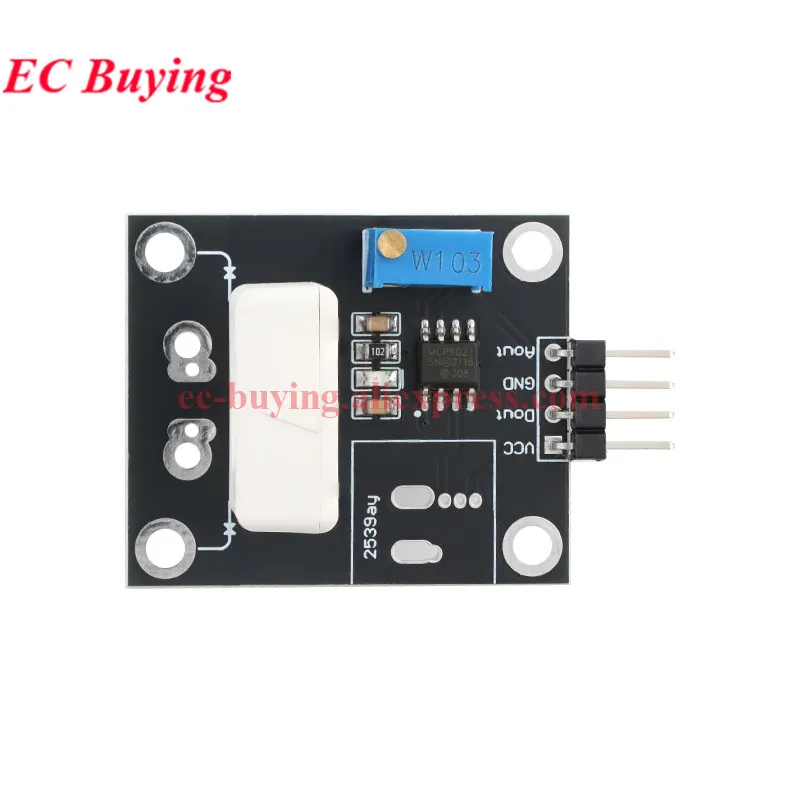

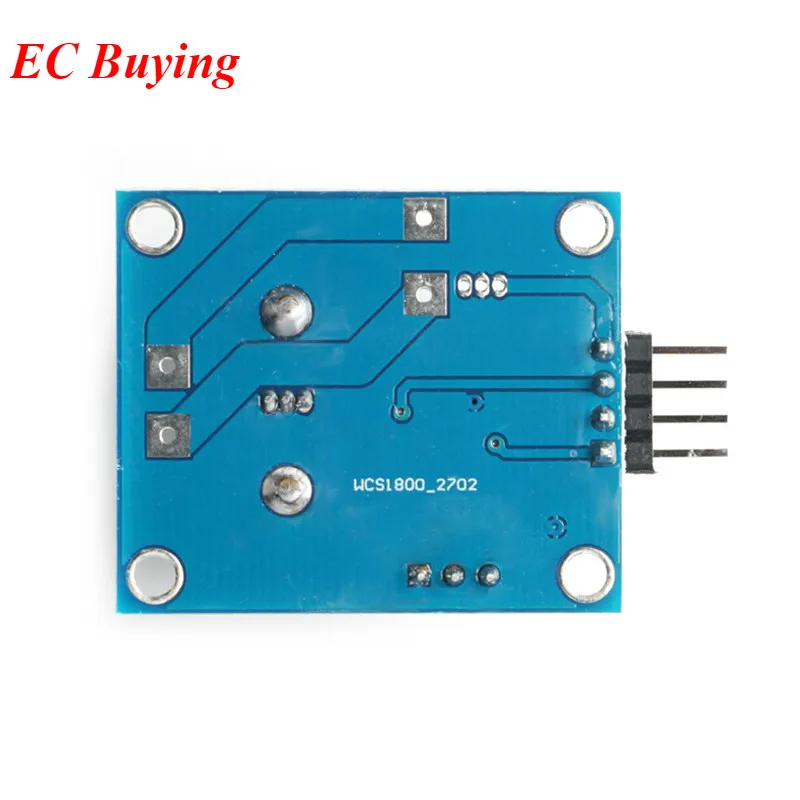

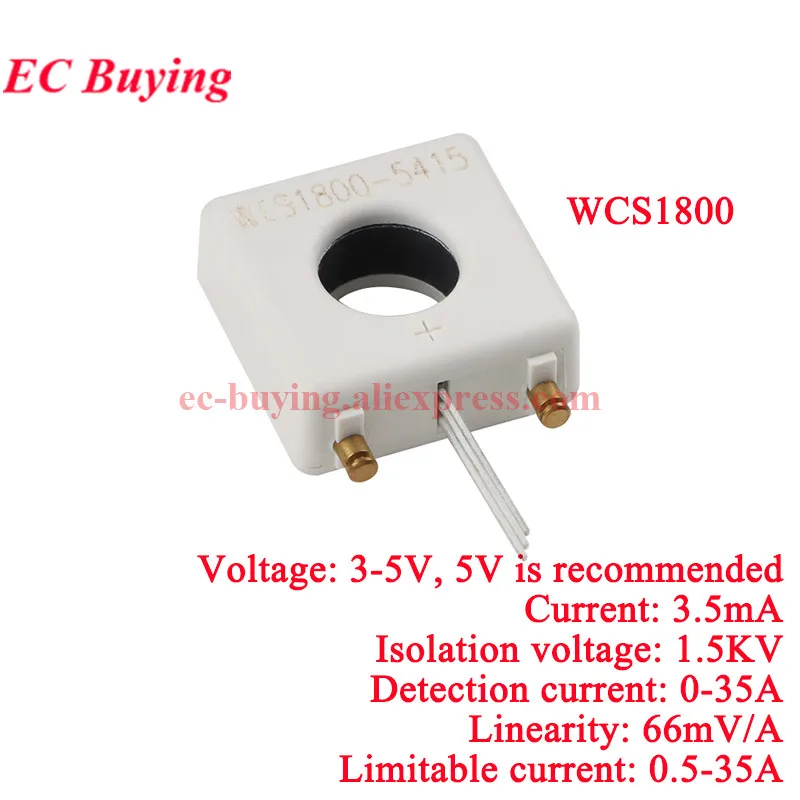

El sensor de corriente Hall WCS1800 tiene dos funciones principales
La primera función es la señal analógica seguida de un amplificador operacional, que es adecuado para la conversión de A/D.
La segunda función es la señal de conmutación, que puede establecer el valor límite actual con antelación.Cuando el valor actual real es mayor que el valor actual preestablecido, la señal de conmutación cambiará de nivel bajo a nivel alto y se indicará mediante un indicador LED.
Especificaciones:
Voltaje de funcionamiento: DC5v
Corrección eléctrica: Dct35A; CA: 25A
Rango de corriente limitadora de corriente: 05A-35A (adecuado para salida de conmutación);
La señal de salida es: señal de voltaje analógica y tamaño de la placa de señal de conmutación: 37*31 mm
Corriente: 50A
Voltaje: 3,3-5 V
Temperatura de funcionamiento:-40°C ~ 150°C
Características y beneficiosRendimiento de ruido líder en la industria a través de patentestécnicas de diseño de amplificadores y filtros.El escudo integrado reduce en gran medida el acoplamiento capacitivo deconductor de corriente para morir debido a las altas señales dV/dt, yevita la deriva compensación en aplicaciones de alto lado y alto voltajeMejora total del error de salida mediante ganancia y compensación.recortar sobre la temperaturaTamaño de paquete pequeño, con fácil capacidad de montaje.IC monolítico Hall para alta confiabilidadPérdida de energía ultrabaja: resistencia del conductor interno de 100 μΩEl aislamiento galvánico permite su uso en lugares económicos y altos.detección de corriente en sistemas de alto voltaje3.0 a 5,5 V, funcionamiento de suministro únicoAncho de banda típico de 120 kHzTiempo de aumento de salida de 3 μs en respuesta a la corriente de entrada escalonadaVoltaje de salida proporcional a corrientes CA o CC.Recortado de fábrica para mayor precisión.Tensión de compensación de salida extremadamente estable
Parámetros del producto:
Voltaje de funcionamiento: DC5V
Rango de detección de corriente: CC: ±35 A, CA: 25 A (para salida analógica);
Linealidad: K=60mV/A;
Rango de corriente límite de corriente: 0,5 A--35 A (aplicable al interruptor de salida);
Salida de señal de voltaje analógico de conversión de corriente de muestreo, que se puede conectar a ADC, salida de señal de nivel TTL y se puede conectar al control del puerto IO de MCU.
La señal de salida es: señal de voltaje analógico y señal de interruptor.
Luz indicadora: con indicador de sobrecorriente

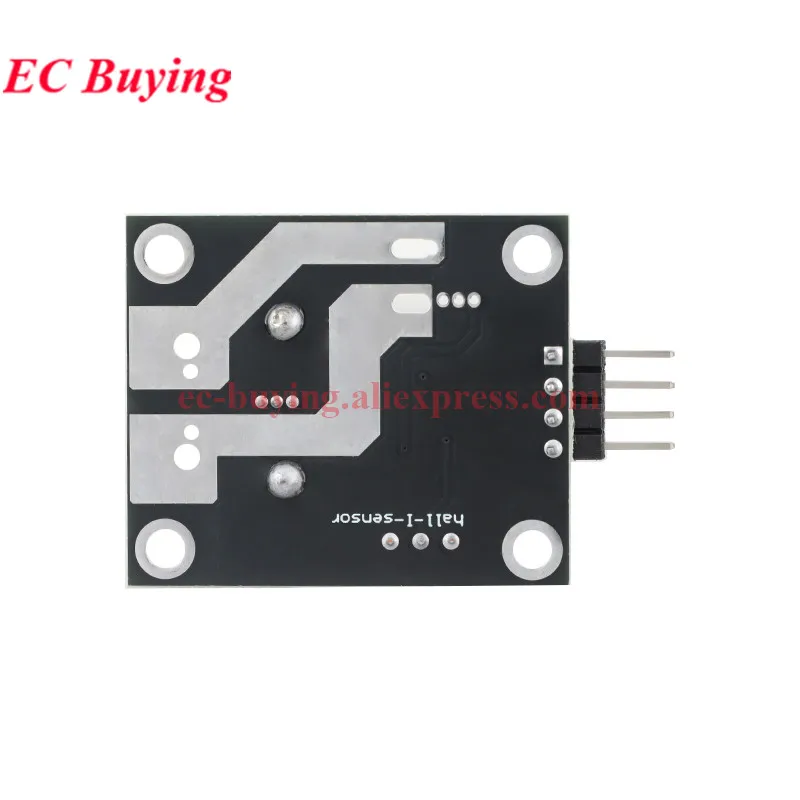

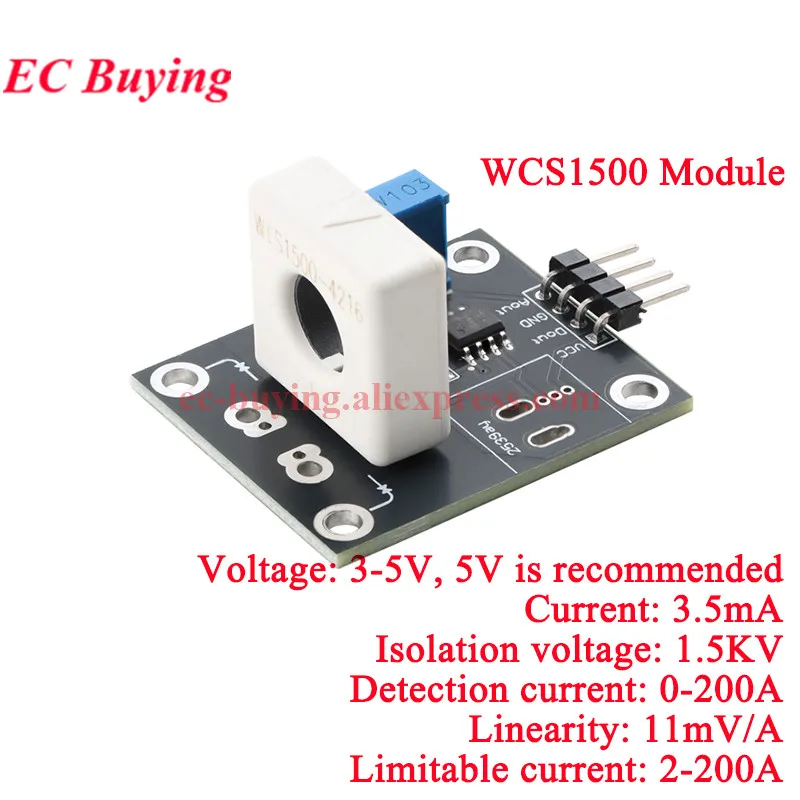

Descripción de la interfaz:

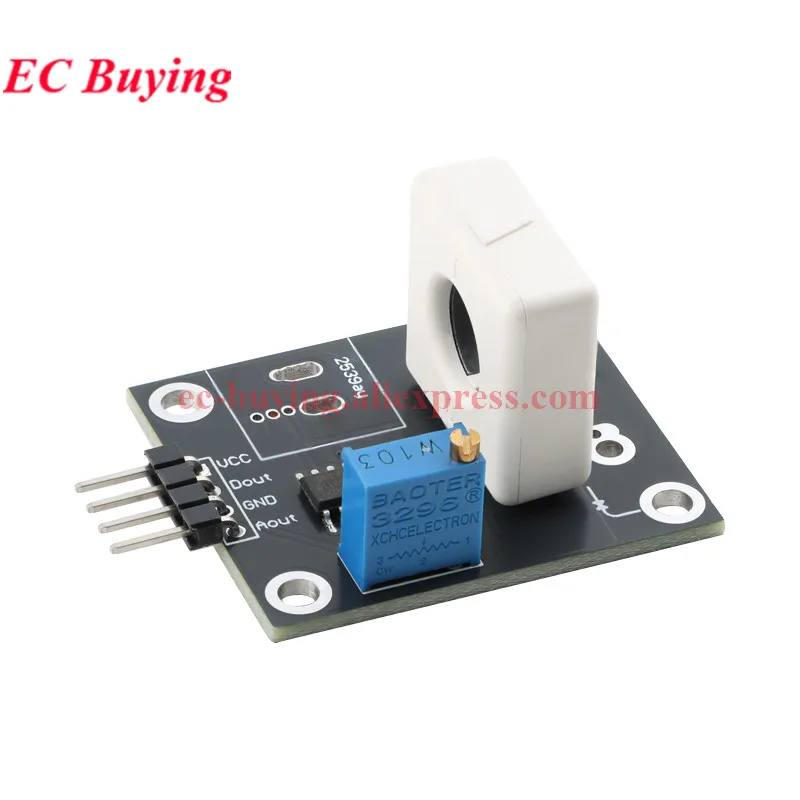

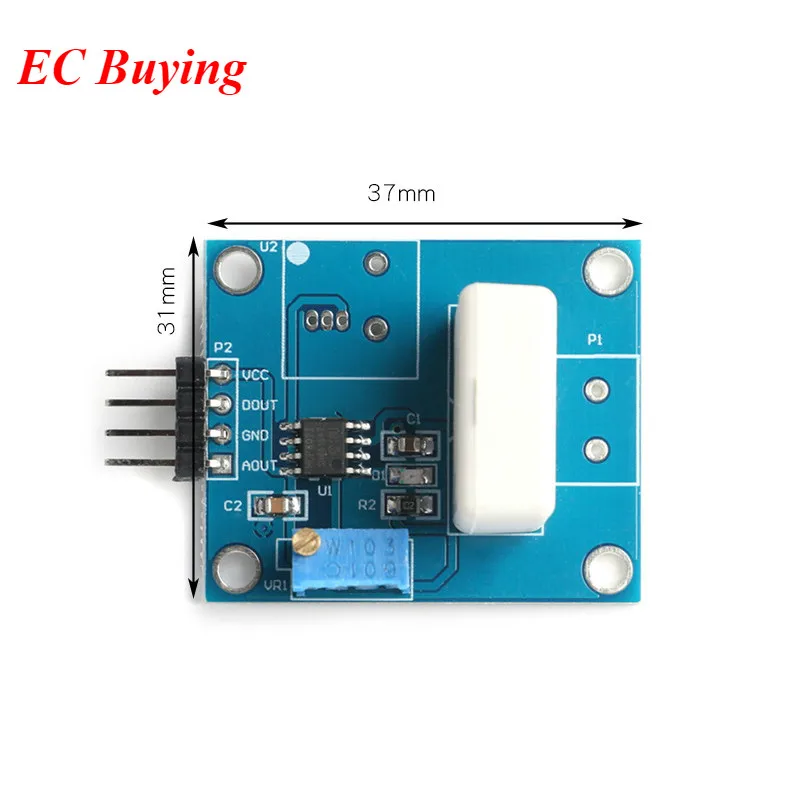

VCC: fuente de alimentación+
DOUT: salida de señal TTL de nivel alto/bajo;
GND: fuente de alimentación-
AOUT: terminal de salida de voltaje de conversión de señal de corriente de muestreo
Instrucciones:
1.Instrucciones de uso de la salida de señal de voltaje analógico (AOUT):
La relación entre la corriente de detección y la salida de la señal analógica es la siguiente:
Salida de señal analógica: V0=±la*K (la corriente que realmente fluye a través del pin de detección de corriente Ia, K es linealidad);
Tomando como ejemplo la corriente de entrada de 1A, Vcc=5V, la linealidad de WCS1800 es 60mV/A
Hablemos brevemente sobre la relación correspondiente entre la corriente de detección WCS1800 y el voltaje de salida cuando la corriente entra desde la dirección positiva:
La fórmula V0=+ la*K, salida correspondiente: V0=(2.5+0,06V=2.56V
Cuando la corriente fluye en la dirección opuesta:
La fórmula V0=- la*K, salida correspondiente: V0=(2,5-0.06)V=2.44V
Si se trata de una señal de CA: V0=+ la*K, el rango de salida correspondiente de V0: 2,44 V-2,56 V
Lo anterior es el valor ideal, el valor real tendrá un pequeño error de precisión.
2.Instrucciones de salida del interruptor (DOUT)
Si está en un circuito, si la corriente es superior a 1A, se requiere que el módulo produzca un nivel alto:
Paso 1: pase un cable del extremo de detección a través del orificio redondo del sensor (tenga en cuenta que la corriente fluye desde la dirección hacia adelante en este momento), luego encienda la fuente de alimentación, ajuste la corriente del extremo de detección a 1A, gire la resistencia ajustable Vref en sentido antihorario y gírela hasta el fondo.Es bueno cuando el LED rojo está encendido (el punto de transición cuando el LED pasa de apagado a brillante es bueno, no lo atornille).En este momento Vref Vo.
Paso 2: Se completó la configuración de la corriente límite superior de 1A.Retire la corriente de 1A, el LED se iluminará,
Paso 3: En el futuro, cuando la corriente del terminal detectado supera 1A, el LED rojo no se enciende y el módulo DOUT genera un nivel alto en este momento.
Opiniones de clientes
8 opinionesLa entrega fue rápida a pesar de las festividades. Probado brevemente con corriente continua de 0,5A, 1A y 1.15A, utilizando 2x # Cable multicore de 22 hilos como inductor magnético. Ver foto. Con 1A, Vout efectivo = 118mV, lo que indica una sensibilidad de 59mV/A. (118/2 = 59). Con 0 5A, sensibilidad = 58mV/A. Con 1,15 A, es aproximadamente 58-59 mV/A. Tenga en cuenta que el uso de 2 cables aumenta la sensibilidad en 2 y también reduce la caída de voltaje en el circuito bajo prueba. Tenga en cuenta que el desplazamiento de Vout debido a la diafonía causada por otros campos magnéticos en mi habitación es de aproximadamente 100 a 120 mV. Con una función de compensación del amplificador de instrumento diferencial, como la AD620, esto se puede anular y no es necesaria la matemática. Por el precio que pagué, esta es una solución sencilla y adecuada para mediciones generales de corriente no invasivas. Con 2 cables, la corriente más baja que se puede medir con precisión sin AS620 es aproximadamente 100 mA. Con AD620, es aproximadamente 25 mA.
