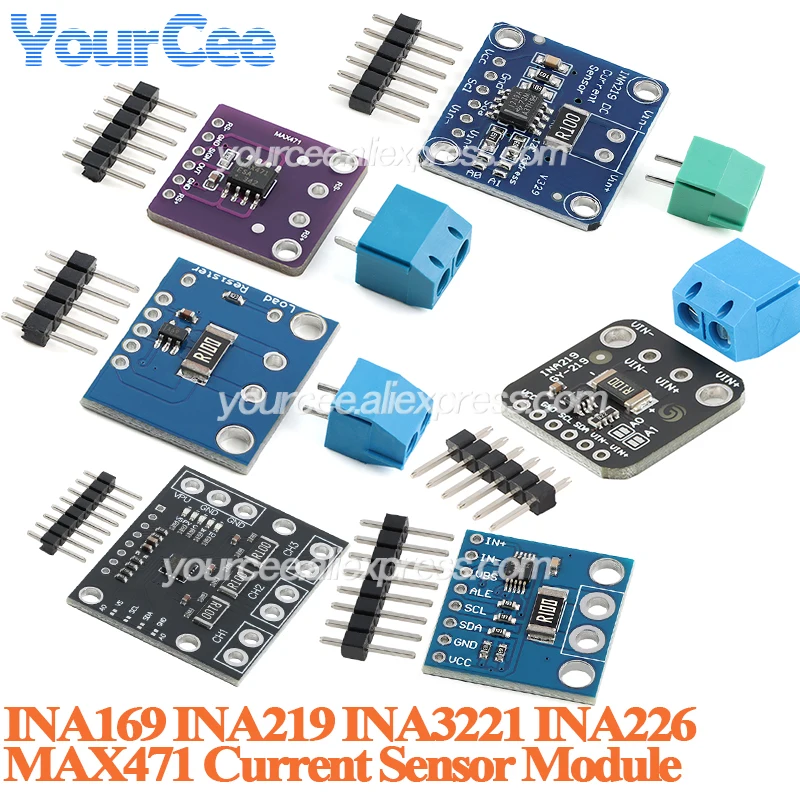

Módulo Sensor de corriente GY-219 INA219, placa de ruptura de energía GY219 I2C para Arduino INA169 MAX471 INA3221 INA226 ACS758LCB, 2 uds./1 ud.

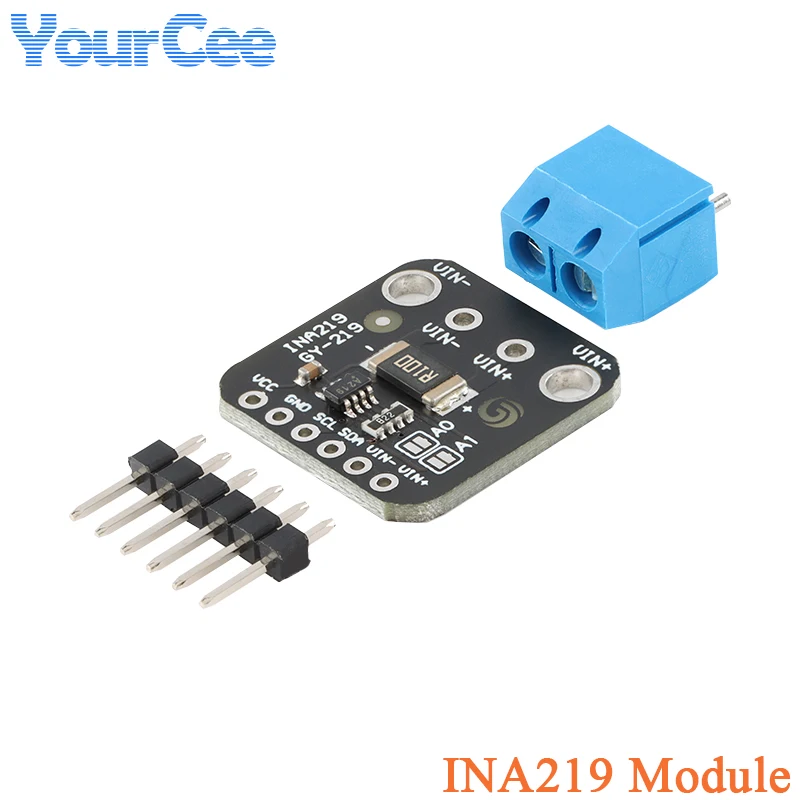

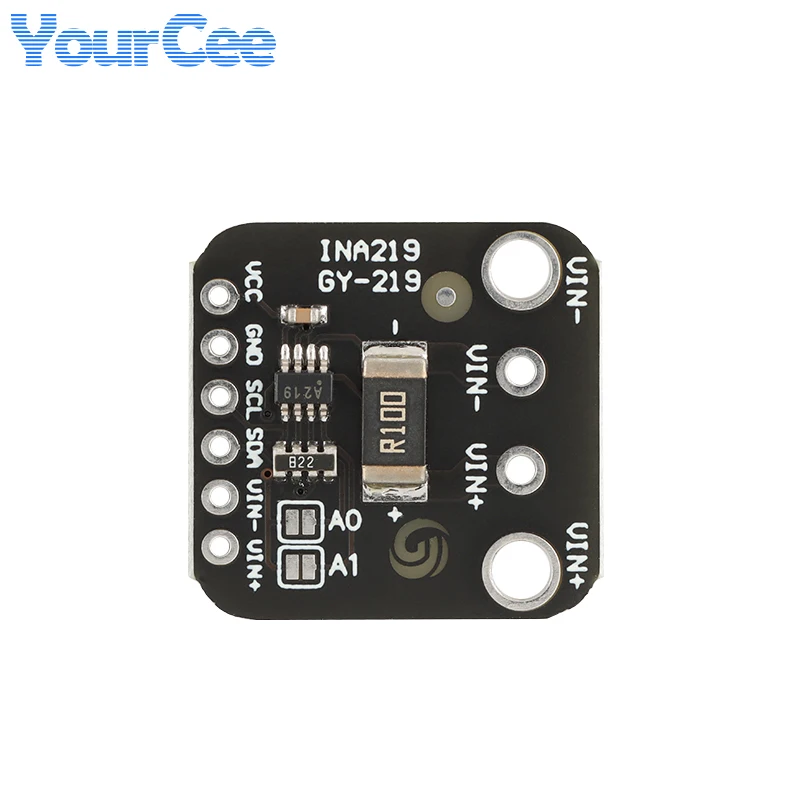

Introducción del producto

El INA219 es un monitor de potencia y derivación con interfaz compatible con I2C o SMBUS.El dispositivo monitorea la caída de voltaje de derivación y el voltaje de suministro del bus, el número de conversiones y las opciones de filtro se programan mediante configuración.El valor de calibración programado se combina con un multiplicador interno para admitir corriente de lectura directa (amperios).La potencia (en vatios) se puede calcular agregando un registro de multiplicación.La interfaz compatible con I2C o SMBUS tiene 16 direcciones programables.

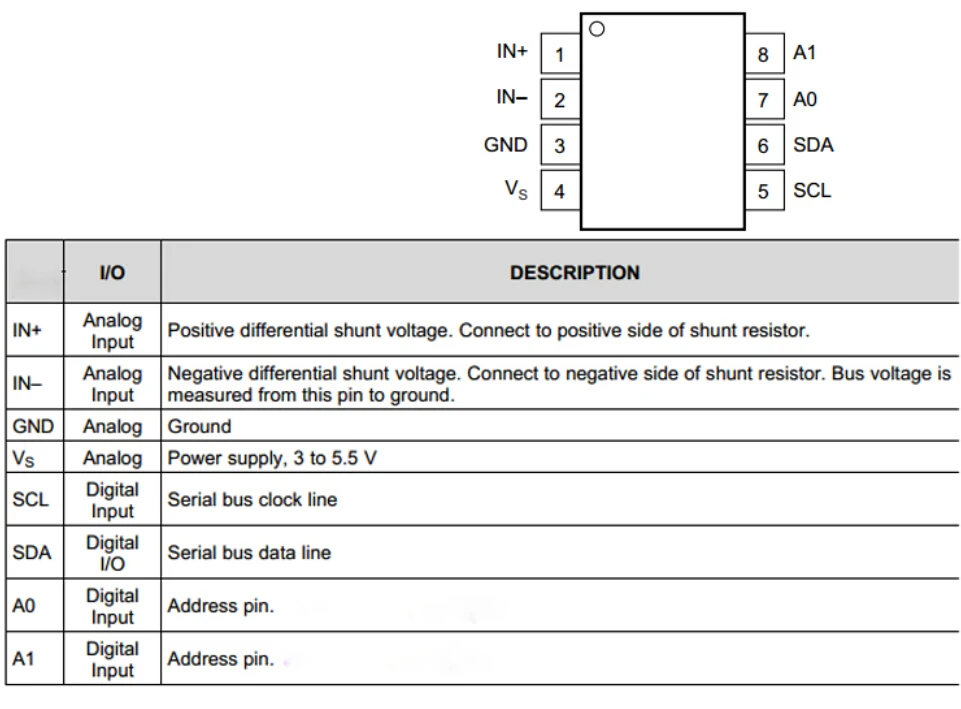

Descripción del pin

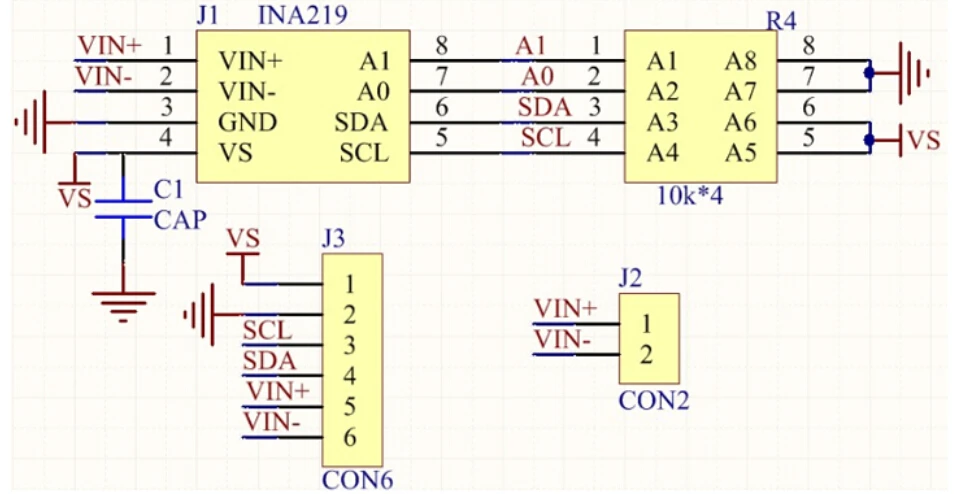

Esquema

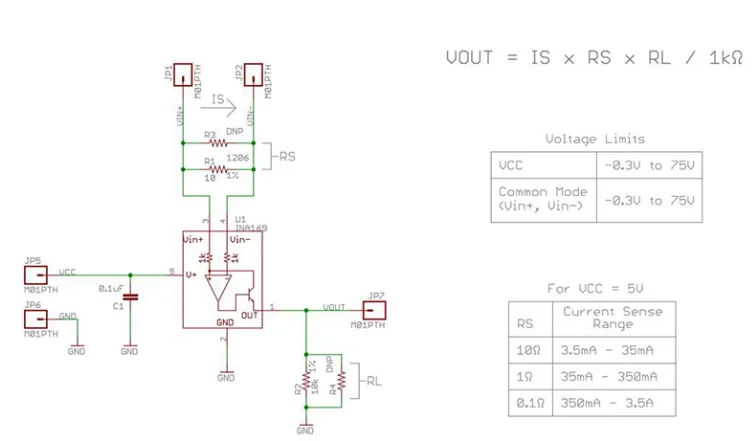

INA169

Características del producto

1.Circuito completo de medición de corriente lateral alta unipolar

2.Amplio suministro de energía y rango de modo común

3.Voltaje de entrada 2,7 V a 60 V

4.Fuente de alimentación independiente y voltaje de modo común de entrada.

5.Configuración de ganancia de resistencia única

6.Baja corriente estática: 60 uA (valor típico)

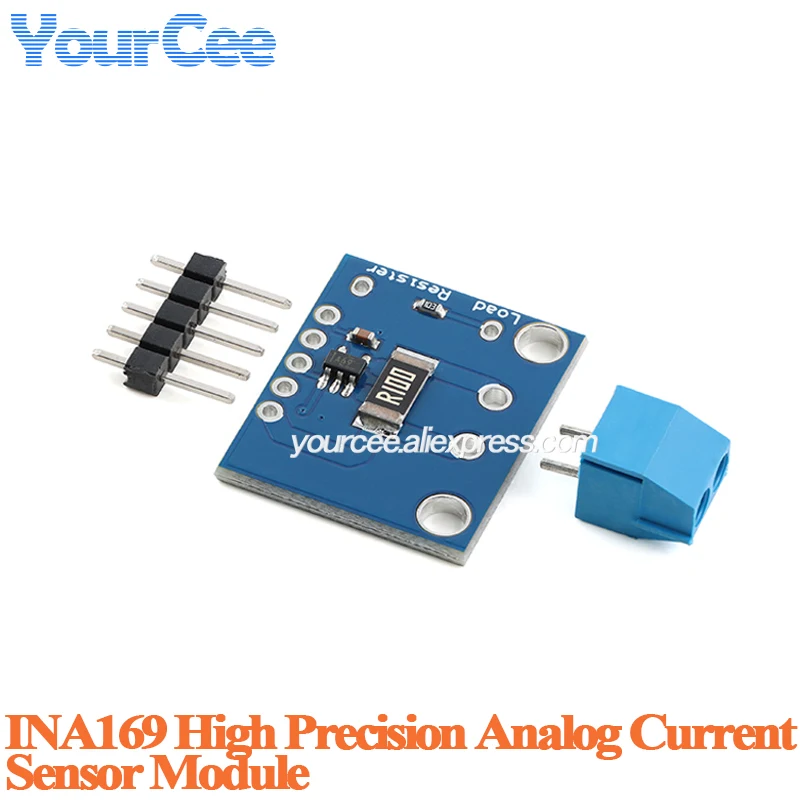

Módulo sensor de corriente INA169

Aplicación del producto

Medición de desvío

Coches, teléfonos, ordenadores

Sistema de batería portátil y de respaldo.

Cargador de batería

Gestión de energía

Fuente de corriente de precisión

Parámetros del producto

Entrada de voltaje: 2,7-60 V

Precisión: ± 0,5%

Método de inducción: alta gama

Temperatura de trabajo: -40° C~+85° C

Tamaño del tablero: 24*20 (MM)

Función del pin del nombre del pin

Polo positivo de la fuente de alimentación VCC

Polo negativo de la fuente de alimentación GND

Corriente de salida OUT

VIN - Voltaje de entrada negativo

Tensión de entrada positiva VIN+

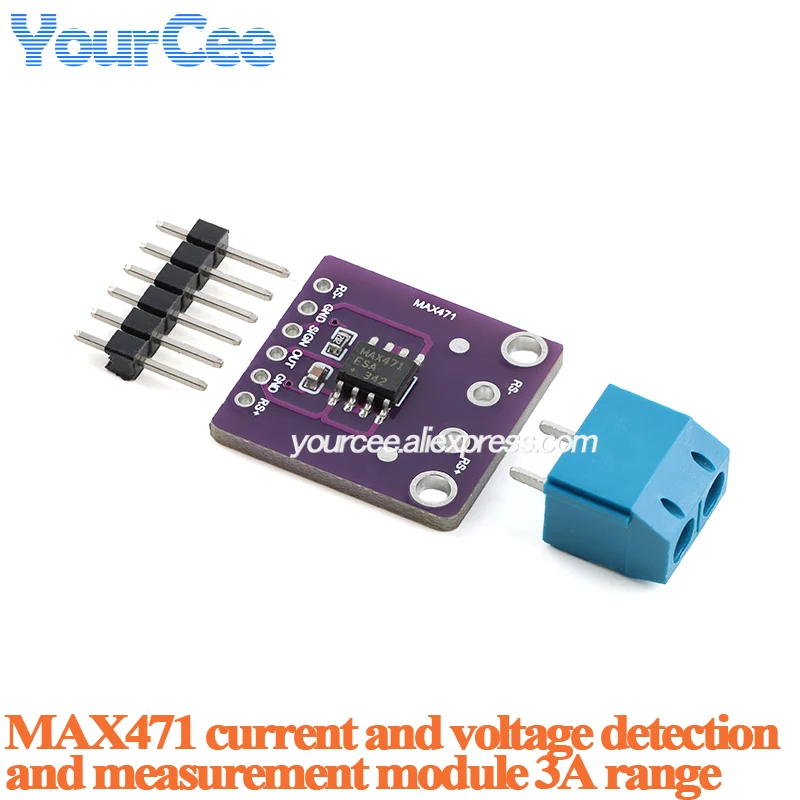

MAX471

Parámetros de rendimiento:

Rango de voltaje: 3-36V

Rango de corriente de detección: 0-3A

Relación de conversión de voltaje actual: 1V/A

Dentro del rango normal de temperatura de funcionamiento, la precisión es del 2%

La corriente máxima de la fuente de alimentación es 100uA.

Este módulo debe conectarse antes de la carga que necesita detectar corriente y después de la fuente de alimentación de la carga.

Como se muestra en la siguiente figura:

Cableado de entrada: ENTRADA+conectado directamente al polo positivo de la fuente de alimentación (polo positivo de la fuente de alimentación de carga), IUPUT - conectado directamente al polo positivo de la carga (cambiado a la fuente de alimentación de carga).

GND está conectado al polo negativo de la fuente de alimentación o carga.

Cableado de salida: OUT emite el valor de voltaje, por lo que se puede conectar al terminal de entrada AD de microcontroladores y otros dispositivos.La relación entre el valor del voltaje de salida y el valor de corriente detectado es 1V/A.(El valor del voltaje de salida es 1V, lo que indica que la corriente detectada es 1A)

Conecte GND al terminal negativo del microcontrolador.

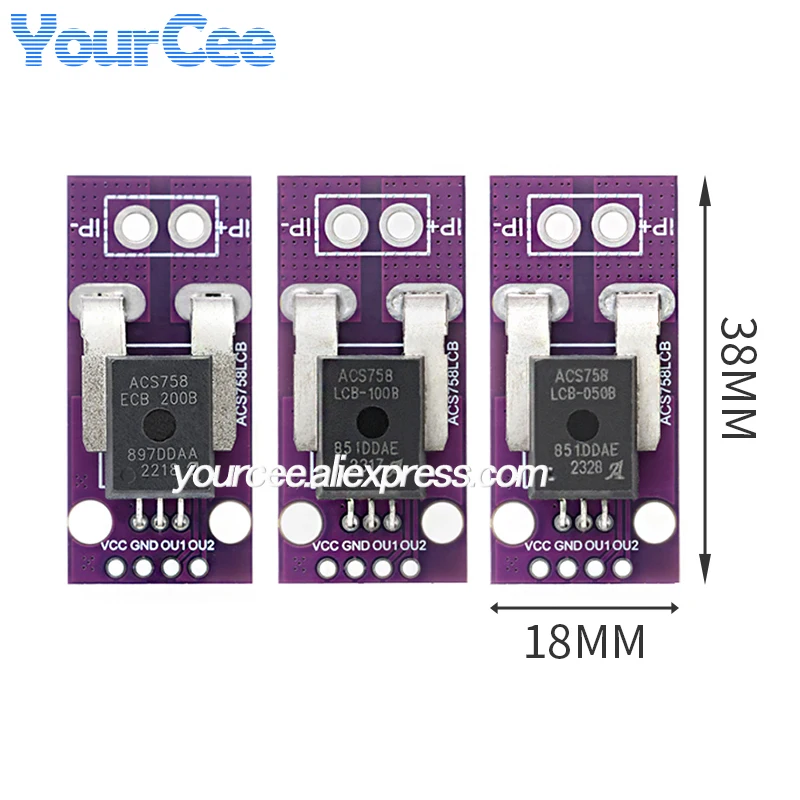

Corriente: 50A/100A/150A/200A
Voltaje: 3,3-5 V
Temperatura de funcionamiento:-40°C ~ 150°C
