Módulo de Sensor de corriente de lado alto MAX4080SASA-Amplificador de alta precisión para monitoreo de potencia, batería y aplicaciones industriales
1,41 € 2,31 €
Descripción

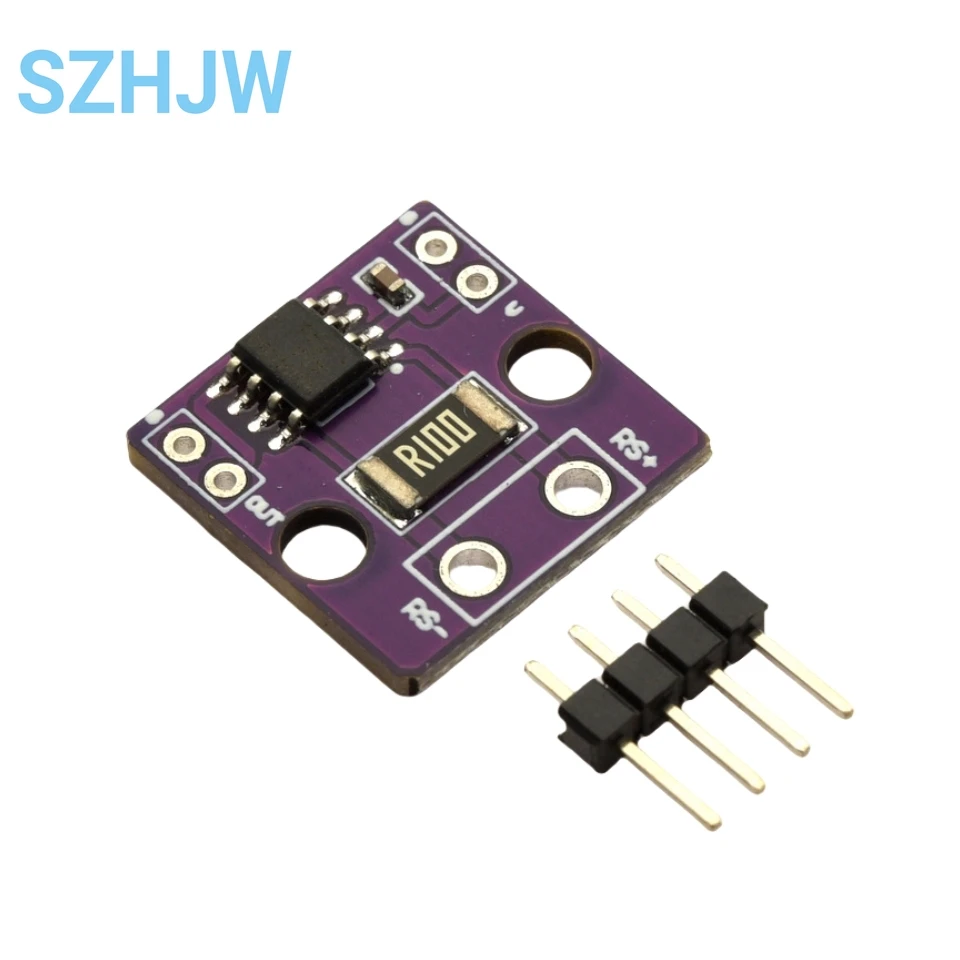

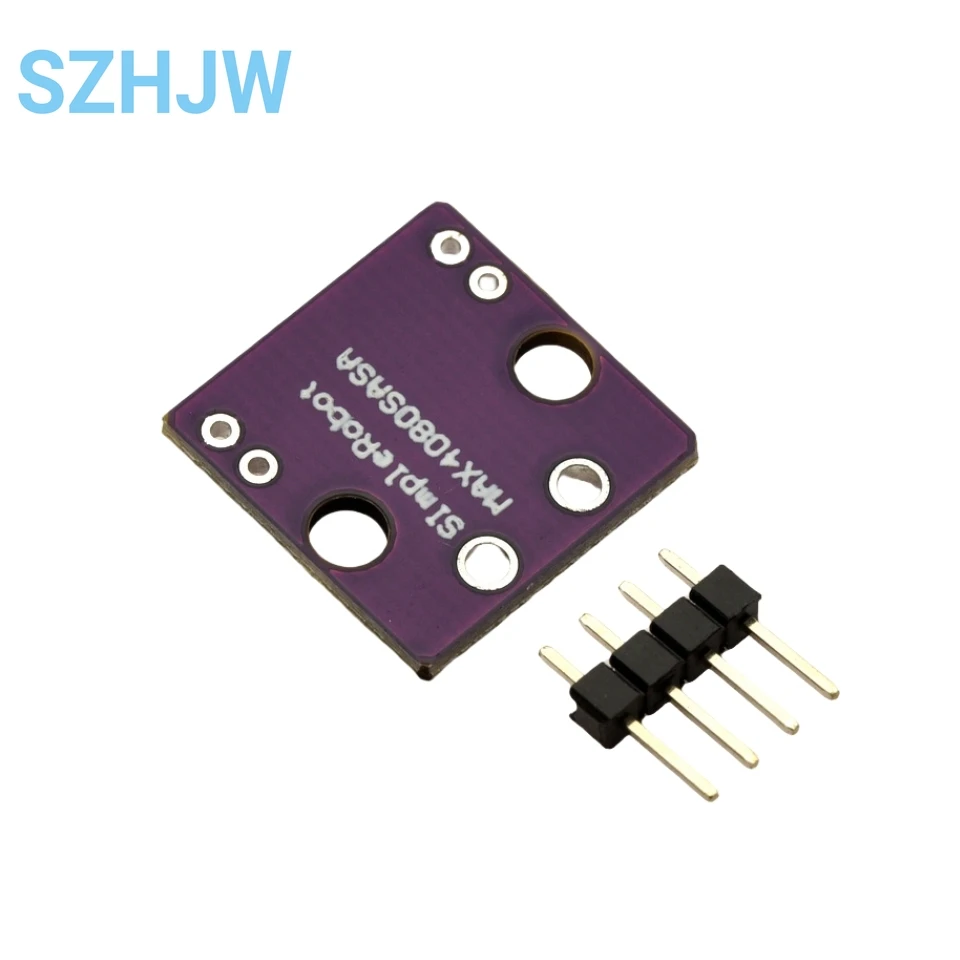

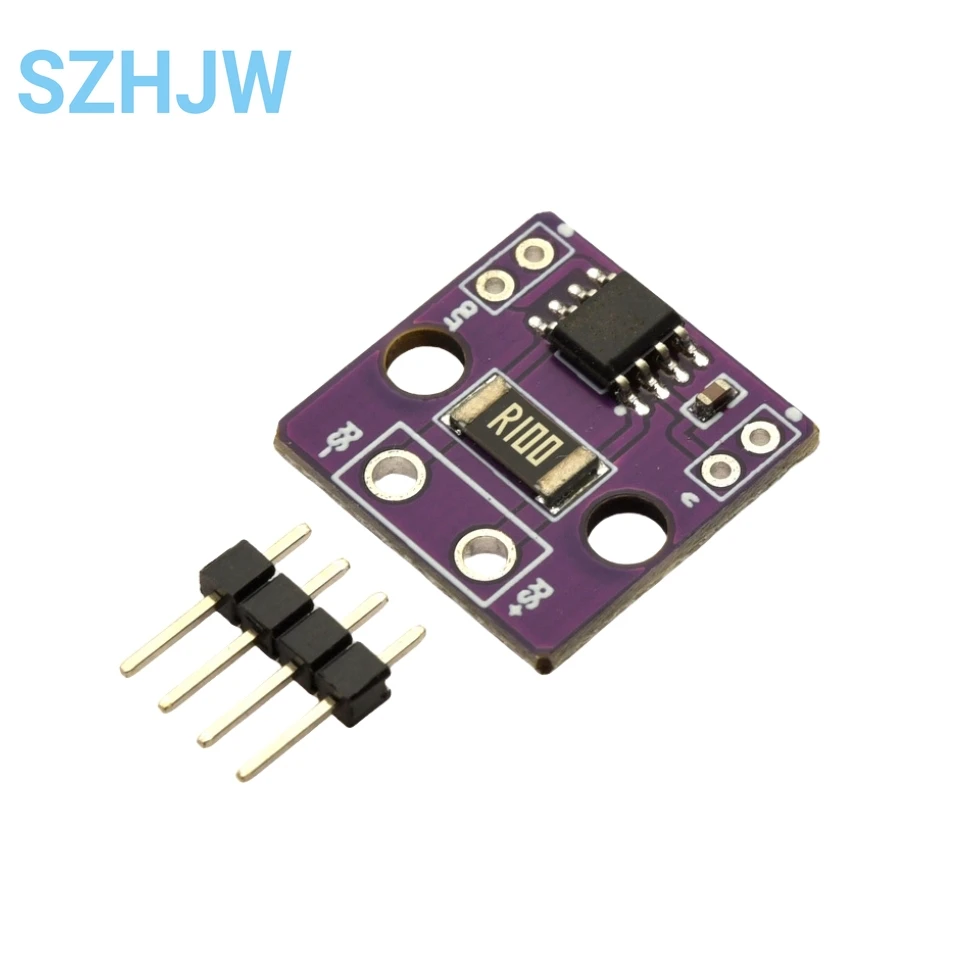

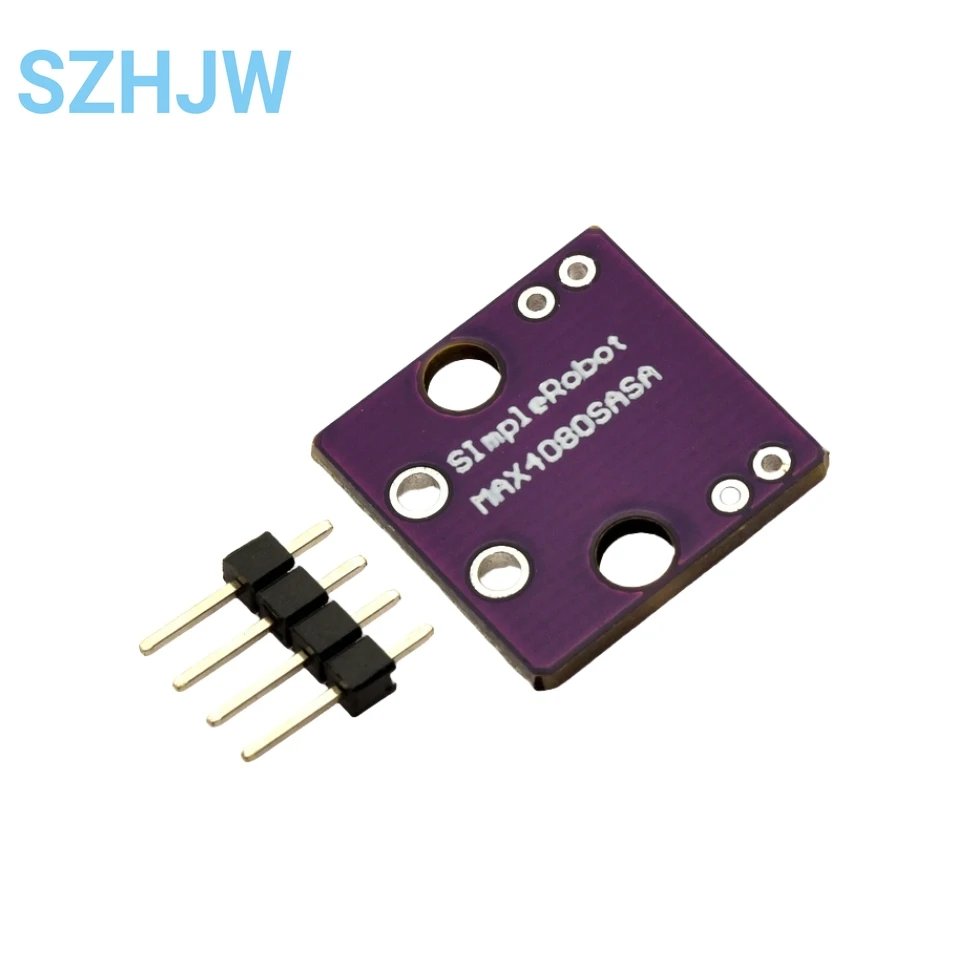

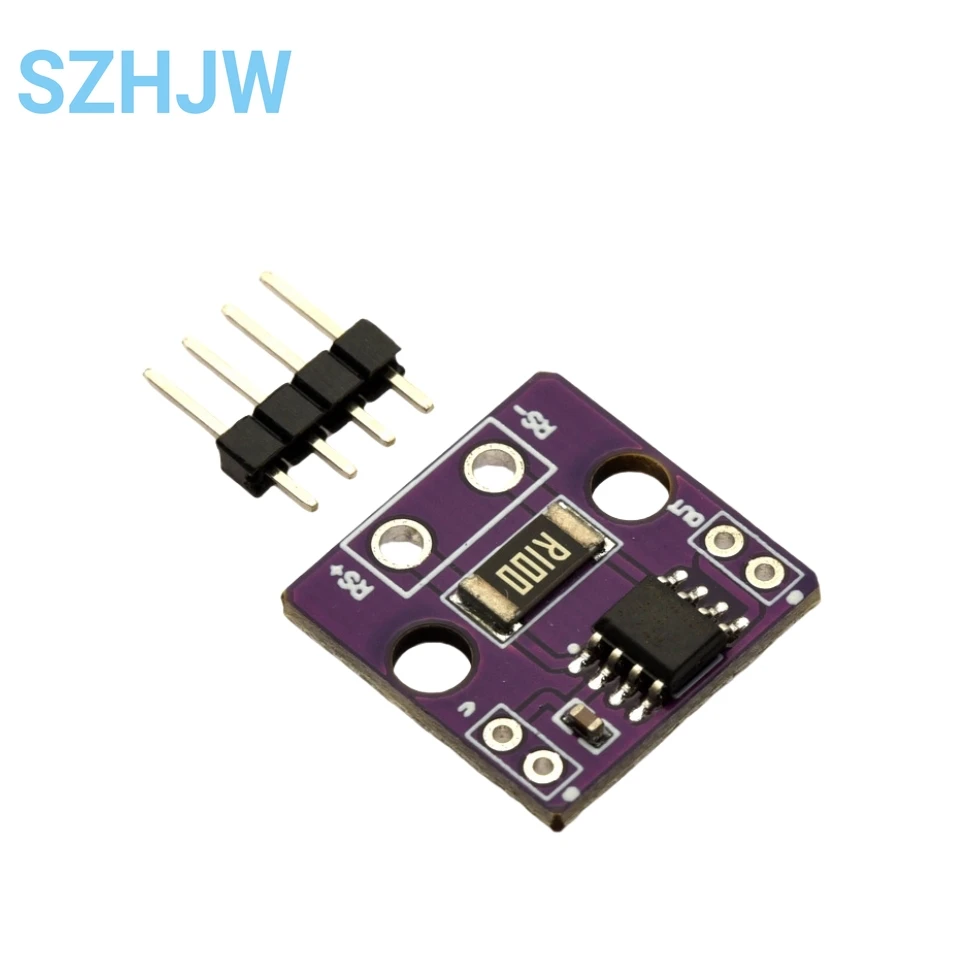

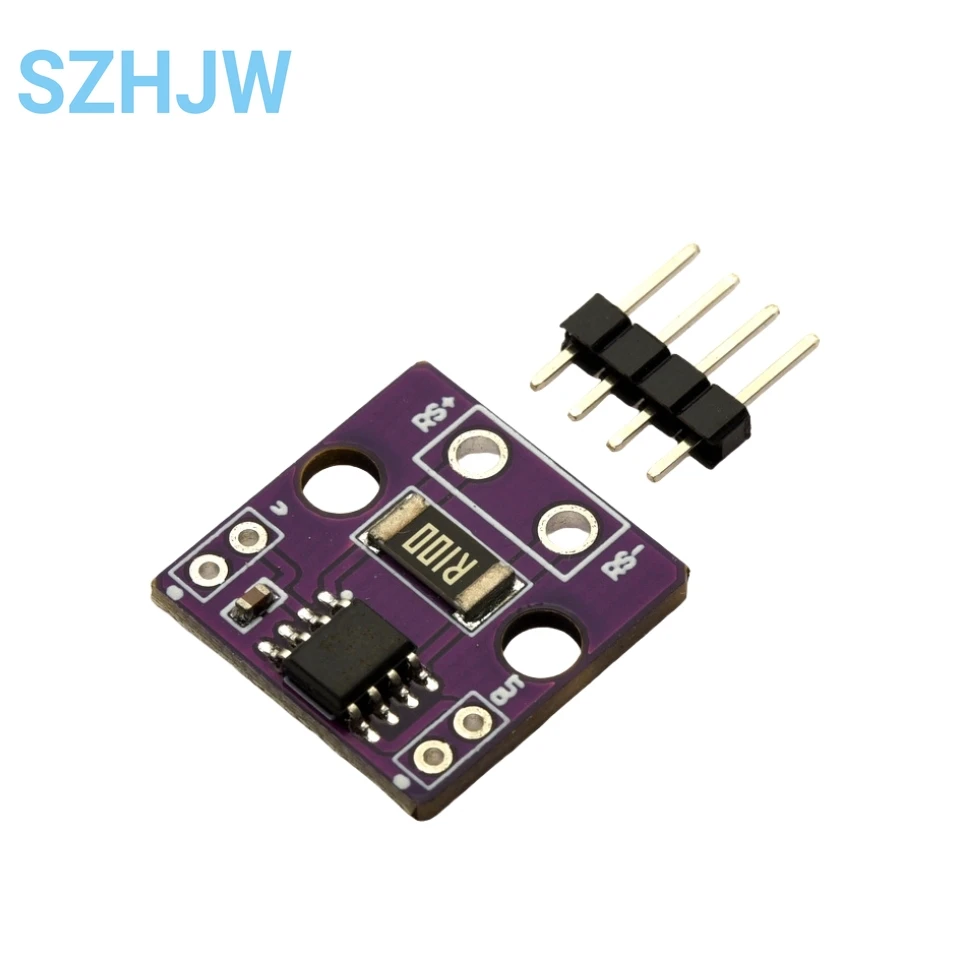

CJMCU-4080 MAX4080SASA Módulo de corriente Amplificador de sentido de corriente de alto lado Alta precisión
Los MAX4080 / MAX4081 son de sentido actual de lado alto
Amplificadores con un rango de voltaje de entrada que se extiende desde
4,5 V a 76 V, lo que los hace ideales para telecomunicaciones, automoción,
Placa posterior y otros sistemas donde corriente de alto voltaje
El seguimiento es fundamental.El MAX4080 está diseñado para unidireccional
Aplicaciones de detección de corriente y el MAX4081
Permite la detección de corriente bidireccional.El único MAX4081
El pin de salida monitorea continuamente la transición desde
Carga para descargar y evita la necesidad de una separación
Salida de polaridad.El MAX4081 requiere una referencia externa
Para configurar el nivel de salida de corriente cero (VSENSE=0V).
La corriente de carga está representada por un voltaje de salida.
De VREF a VCC, mientras que la corriente de descarga se proporciona desde
VREF a GND.
Para una máxima versatilidad, el rango de voltaje de entrada de 76 V
Aplicar de forma independiente tanto al voltaje de suministro (VCC) como
Tensión de entrada de modo común (VRS +).Corriente lateral alta
El monitoreo no interfiere con la ruta del suelo del
La carga que se está midiendo, formando el MAX4080/MAX4081
Especialmente útil en una amplia gama de sistemas de alto voltaje.
La combinación de tres versiones de ganancia (5V/V, 20V/V,
60V/V=Sufixo F, T, S) y un externo seleccionable por el usuario
La resistencia Sense establece la lectura de corriente a gran escala y su
Tensión de salida proporcional.El MAX4080 / MAX4081
Ofrecer un alto nivel de integración, lo que da como resultado un diseño simple, preciso y
Y solución compacta de detección de corriente.
El MAX4080/MAX4081 funciona desde un solo 4,5 V a 76 V.
Suministre y consiga solo 75 A de corriente de suministro
Los dispositivos se especifican sobre la temperatura de funcionamiento del automóvil.
Rango (-40° C a + 125° C) y están disponibles en un
MAX de 8 pines que ahorra espacio ® o SO paquete.
