Descripción

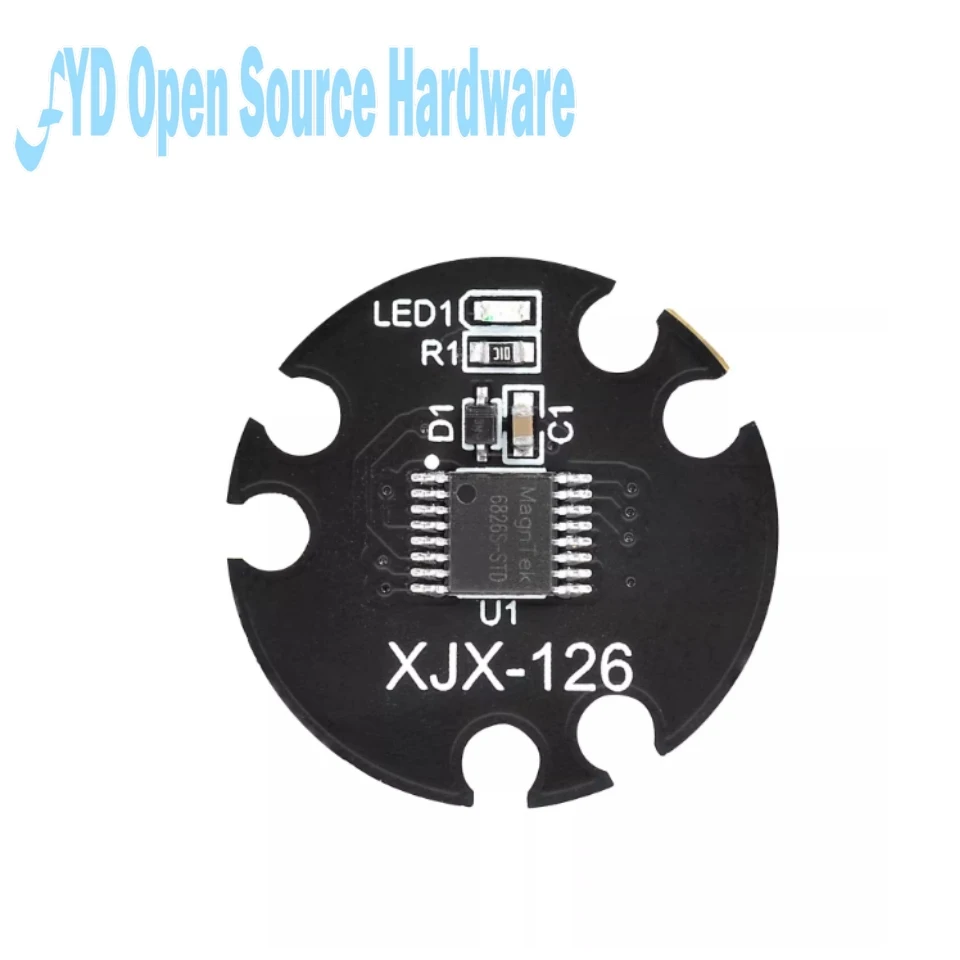

T6826S es miembro de la última familia de circuitos integrados de codificadores de ángulo magnético de cuarta generación de MagnTek, que se basa en la tecnología magnetoresistiva (AMR) Ansotronic de MagnTek y la tecnología de procesamiento de señales patentada para lograr la medición de ángulos desde 0° a 360oC°.El chip consta de un par de puentes AMR Wheatstone y un circuito ASIC de procesamiento de señales.Con la rotación del campo magnético paralela a la superficie del chip, el chip puede emitir señales de ángulo como ABZ, UVW y PWM.MT6826 logra un retraso del sistema de menos de 10 us basado en circuitos frontales analógicos de alto rendimiento y algoritmos avanzados de procesamiento de señales, y puede admitir velocidades de hasta 120000 revoluciones por minuto.Para superar la pérdida de precisión causada por los imanes e la instalación, MT6826S proporciona una simple función de autocalibración del cliente, que puede lograr una precisión de ángulo de ± 0,07° una vez completada la calibración.
El chip MT6826S es adecuado para diversos escenarios de aplicación con requisitos de control de alta velocidad y alta precisión, como motores paso a paso de circuito cerrado.
Características y ventajas
Basado en la tecnología AMR, proporciona medición de ángulos absolutos desde 0° a 360oC°
Voltaje de funcionamiento 3,3 ~ 5,0 V
Temperatura de trabajo -40° C~125° C
El retardo del sistema es tan bajo como 2us y puede admitir velocidades de hasta 120000 revoluciones por minuto.
Salida incremental ABZ admite cualquier resolución de 1-1024 líneas
La salida incremental UVW admite cualquier polaridad de 1 a 16
Aplicación: Máquina de coser industrial, motor paso a paso de circuito cerrado

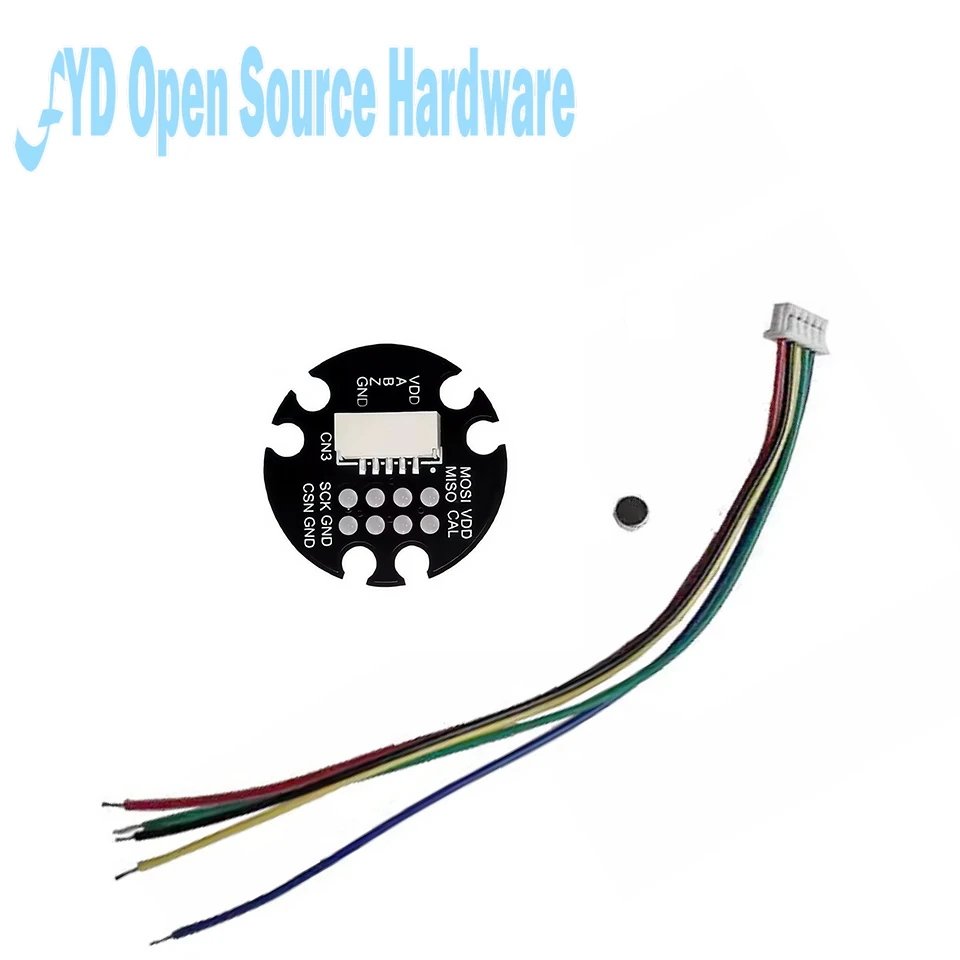

Lista de envío:

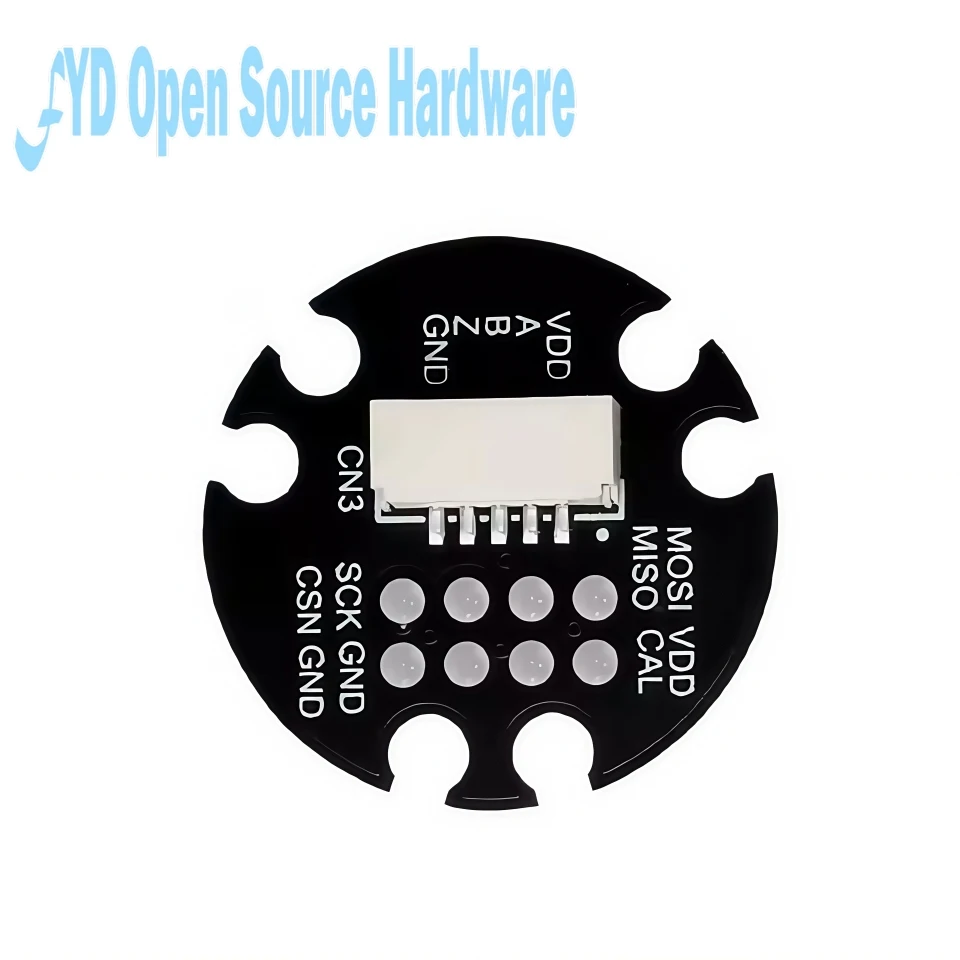

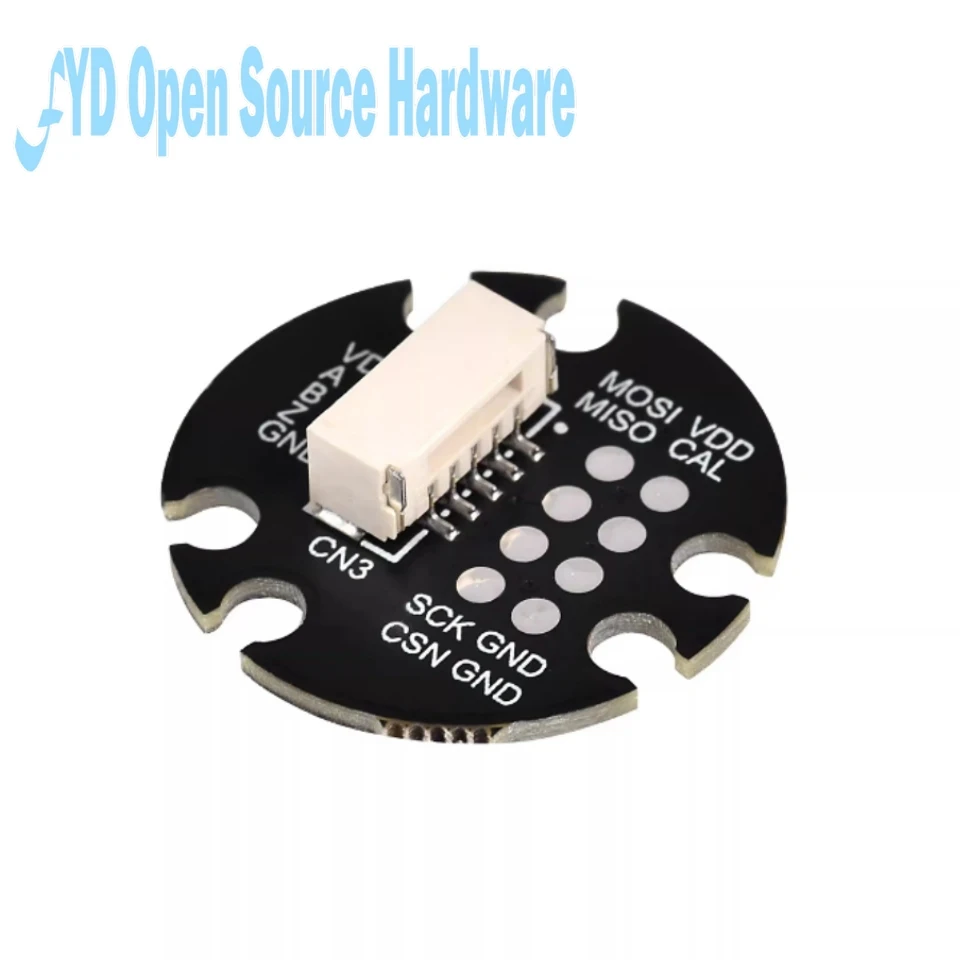

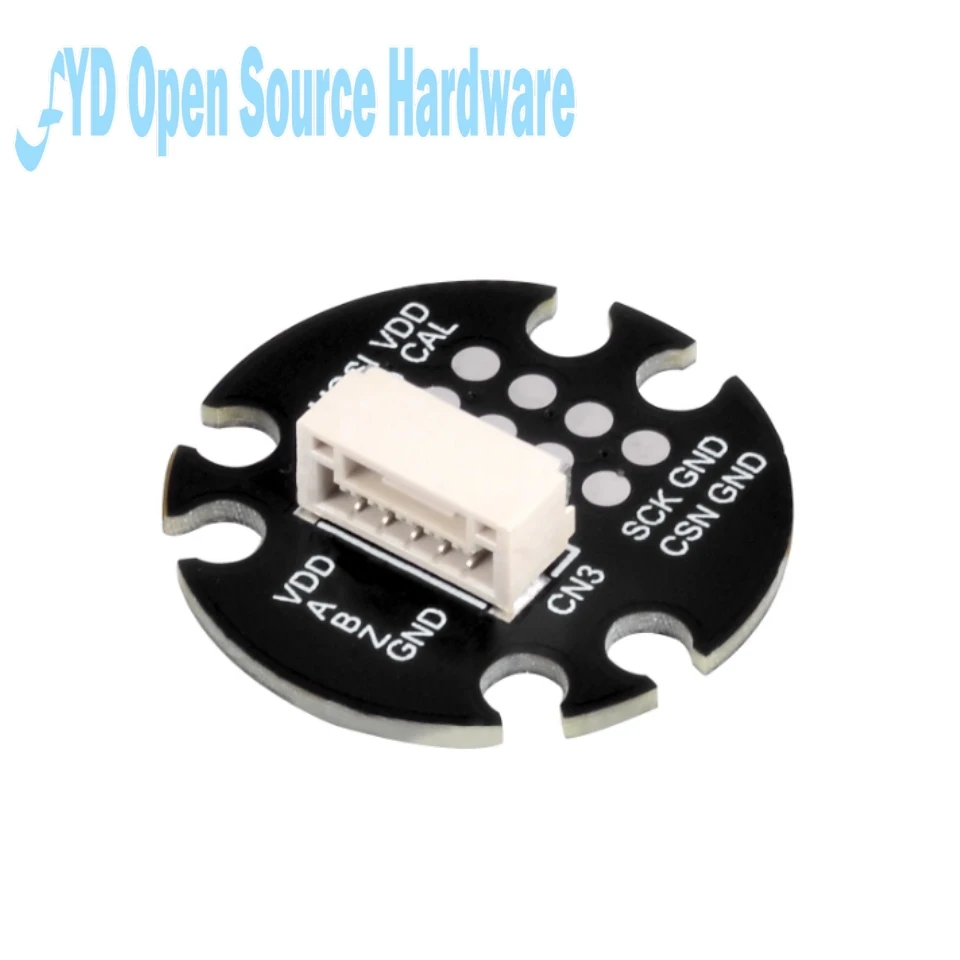

Módulo MT6826S, 1 unidad
Imán radial, 1 pieza
Juego de pines 5P, 6P, 7P, 1 cada uno
