Características:

1) RS485Interfaz de comunicación, importadaTIEmpresa485Chip, integración en chipTVSTubo, puede prevenir400WCorriente de sobretensión, integrada± 15KVElHBMCircuito de liberación electrostática,± 8KVCircuito de descarga de contacto,± 15KVEl rendimiento del circuito de descarga del espacio de aire es mucho mayor que el de los normales.MAX485Chip. Además, se agrega un circuito de filtro antiinterferencias a la placa, lo que mejora en gran medida485La estabilidad del bus es adecuada para aplicaciones en diversos entornos complejos.

2) La comunicación puede cambiar la dirección y la velocidad en baudios por software, y tiene la función de restaurar la configuración de fábrica del hardware.

3) Se adopta un microprocesador de alta velocidad de grado industrial, que funciona de forma rápida y estable. Tiene un perro guardián interno para evitar bloqueos y programas se ejecuten.

4) AdoptarMODBUS-RTUProtocolo, amplia gama de aplicaciones, fácil de conectar con otros dispositivos.CRCVerifique para evitar errores de datos y maneje automáticamente los comandos de error para resolver completamente las operaciones erróneas.

5) 9 ~ 24V AnchoTensión de alimentación,Conexión inversaProtección.

6) Para mejorar la estabilidad, se han tomado muchas medidas de protección y antiinterferencias en los aspectos de hardware y software respectivamente.

De acuerdo con la experiencia a largo plazo y los comentarios de los usuarios, Enumere algunas precauciones de referencia.

A)Conexión a tierra

La conexión a tierra del sistema electrónico es un problema muy crítico y a menudo descuidado,485Lo mismo es cierto. Un error típico es queRS-485El enlace de comunicación no necesita tierra de señal, sino que simplemente utiliza un par de pares trenzados para conectarse"A","B"Conecte el extremo. Este método de tratamiento también puede funcionar en algunos casos, pero tiene peligros ocultos para el sistema, que incluyen principalmente la interferencia de código común y la radiación electromagnética (EMI) Dos aspectos. Por lo tanto, aunque es transmisión diferencial,RS-485En términos de red, una señal de baja resistencia sigue siendo esencial. Una señal de baja resistencia conecta las dos interfaces para hacer un voltaje de interferencia de código comúnVGPDCorto. Esta señal puede ser un par adicional de cables (par trenzado sin blindaje) o una capa protectora de par trenzado blindado. Nuestro485Todas las interfaces proporcionan un terminal de conexión a tierra.

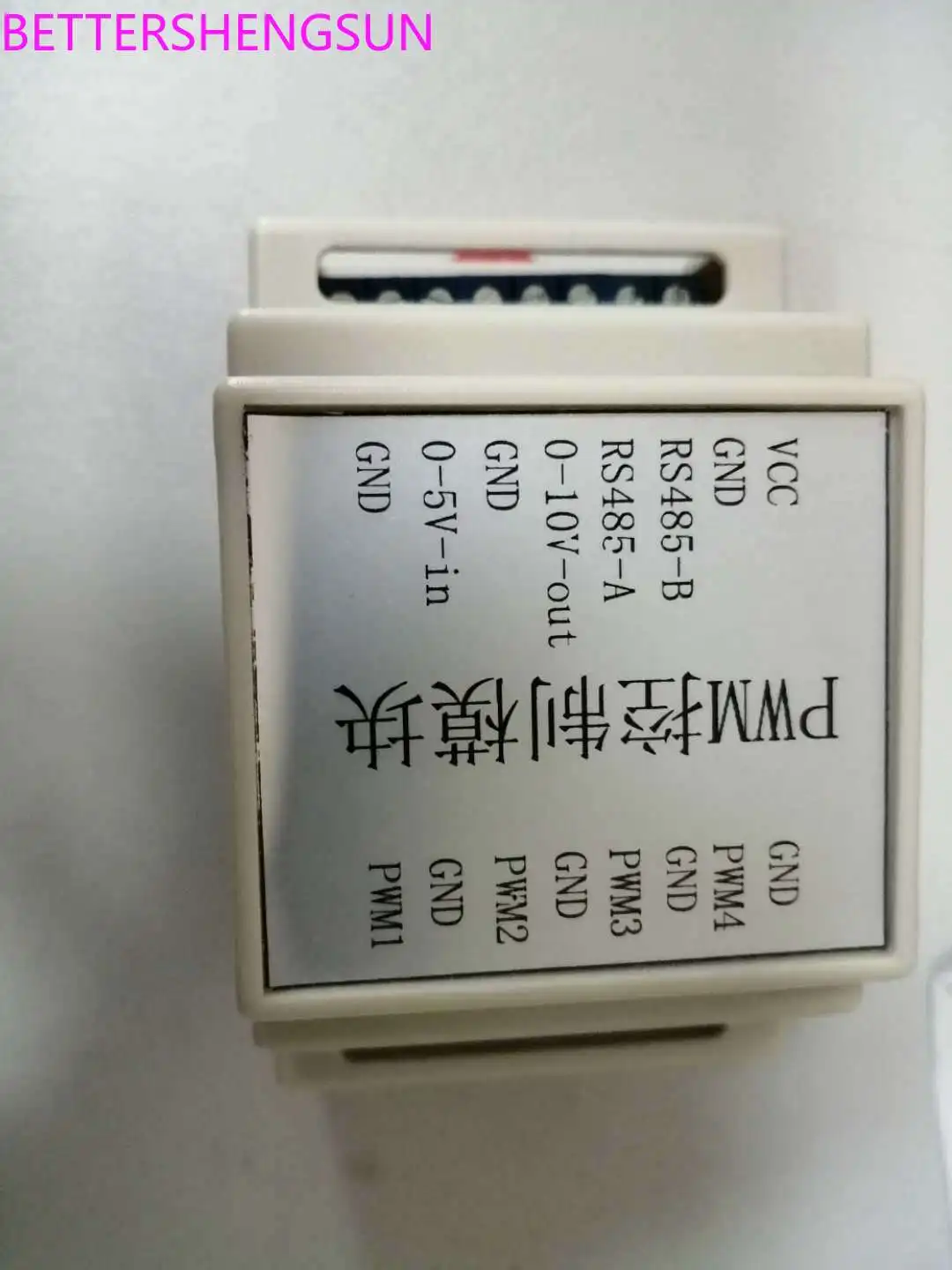

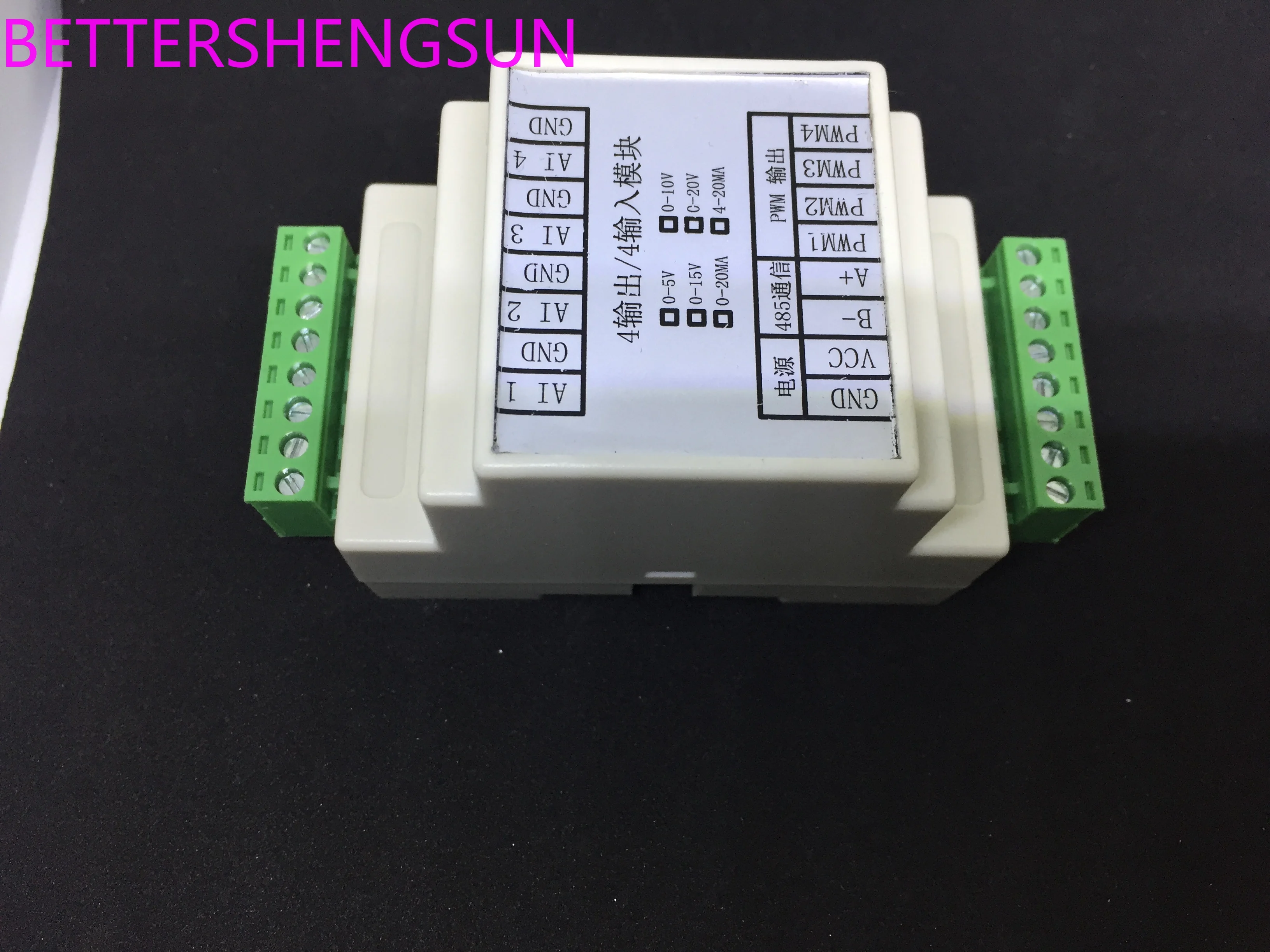

PWMEl controlador tiene cuatro salidas de señal PWM y tiene las características de un amplio rango de aplicación, funciones completas, buena estabilidad, alta relación rendimiento-precio, etc. Puede ser ampliamente utilizado en sistemas de control de procesos industriales, modelos de aviones, modificación de velocidad del motor de CC, ajuste de brillo de lámpara LED y sistema de control de laboratorio. La comunicación adopta la interfaz RS485, alta estabilidad, control remoto y red. El software adopta el protocolo de la red, con una transmisión de datos estable y un buen uso general.

Voltaje de funcionamiento

DC 9-24V

PWMSalida

4Carretera

Tamaño

88*53*59mm

Nivel de protección

IP20

Ciclo DE TRABAJO 0.1%--100.0% Frecuencia 1-20KHZ

Temperatura de funcionamiento

-20 ~ 50℃

Humedad DE TRABAJO

90%

Interfaz de comunicación

RS485/RS232

Método de instalación

Carril guía

Cable del producto

Nota: Siga estrictamente las regulaciones de cableado, de lo contrario el equipo se dañará.

Interfaz de comunicación: RS485/RS232

Protocolo de comunicación: modbus-rtu

Formato de comunicación: 9600,8,N,1

Dirección de Modbus por defecto: 1 o 255 (Dirección de transmisión)

Tabla de definición de registro

Registro de lectura de tarjetas

Dirección registrada

Función

Valor por defecto

Coeficiente

Admite códigos de función

Observaciones

0000H

Control1CarreteraPWMSalida

500

0.1

03H ,06H ,10H

(0,1000)

0001H

Control2CarreteraPWMSalida

500

0.1

03H ,06H ,10H

(0,1000)

0002H

Control3CarreteraPWMSalida

500

0.1

03H ,06H ,10H

(0,1000)

0003H

Control4CarreteraPWMSalida

500

0.1

03H ,06H ,00H

(0,1000)

0004H

AjustePWMSalida de frecuencia

1K

1

03H ,06H ,00H

(1 ,24K )

Registro de comunicación

Dirección registrada

Función

Valor por defecto

Descripción

Admite códigos de función

Observaciones

1000H

ModbusDirección

1

ModbusDirección esclava

03,06

Leer código de comando de datos:03

Escribir código de comando de datos:06

Comando Leer datos:

Enviar:01 03 10 00 00 01 80 CA

01

03

10

00

00

01

80

CA

Dirección postal

Código de comando

Iniciar registro byte alto

Iniciar registro byte bajo

Alto número de registros

Bytes de registro bajo

CRCByte bajo

CRCByte alto

Devolución:01 03 02 00 01 79 84

01

03

02

00

01

79

84

Dirección postal

Código de comando

Bytes totales

Datos de registro 1

Datos de registro 2

CRCByte bajo

CRCByte alto

Escriba un solo comando de datos:

Enviar:01 06 10 00 00 02 0C CB

01

06

10

00

00

02

0C

CB

Dirección postal

Código de comando

Registrar byte alto

Registrar byte bajo

Byte alto de datos

Datos de byte bajo

CRCByte bajo

CRCByte alto

Devolución:01 06 10 00 00 02 0C CB

01

06

10

00

00

02

0C

CB

Dirección postal

Código de comando

Registrar byte alto

Registrar byte bajo

Byte alto de datos

Datos de byte bajo

CRCByte bajo

CRCByte alto

Ejemplo1: LeerModbusDirección, dispositivo de lecturaModbusLa dirección es1.

Enviar:01 03 10 00 00 01 80 CA

Devolución:01 03 02 00 01 79 84

Ejemplo2: EscribirModbusCambiar la dirección2

Enviar:01 06 10 00 00 02 0C CB

Devolución:01 06 10 00 00 02 0C CB

Nota: al escribirModbusLa dirección entrará en vigor inmediatamente. La Dirección escrita debe ser utilizada cuando se comunique de nuevo. De lo contrario, la comunicación falla.

Ejemplo3:PWMOperación(Primera carreteraPWMAjuste50%)

Enviar:01 06 00 00 01 F4 89 DD

Devolución:01 06 00 00 01 F4 89 DD
