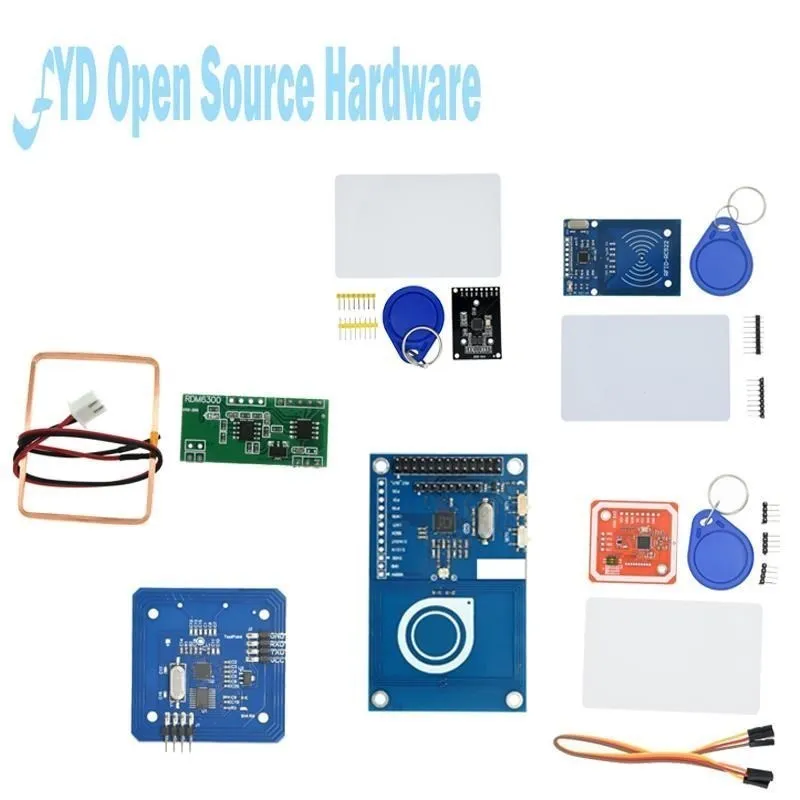

Descripción

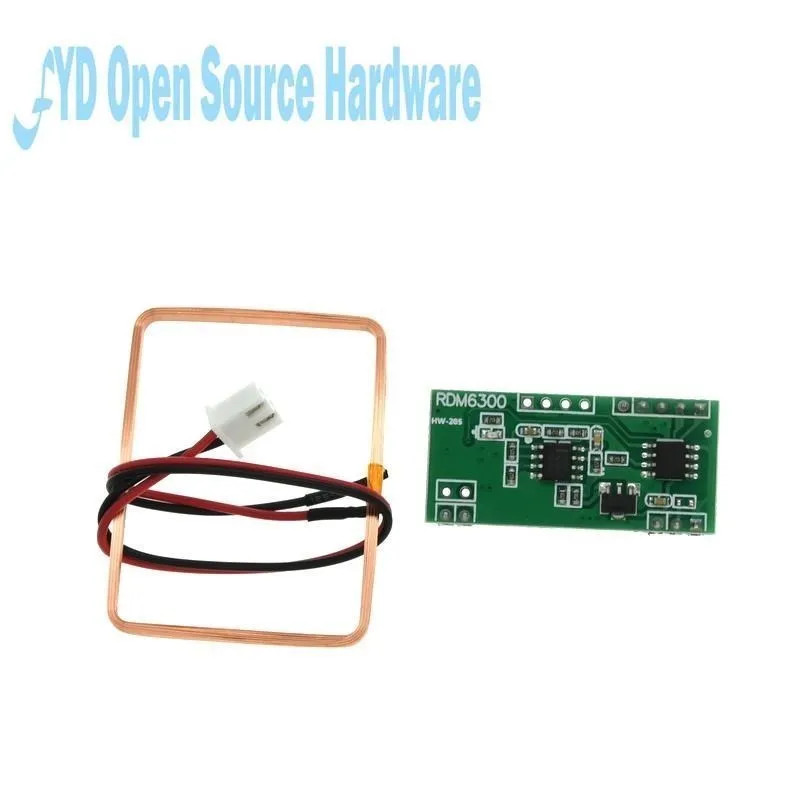

KIT RDM6300
Características:
- 100 nuevo y de alta calidad
- El módulo dedicado serie RDM630 de tarjeta de identificación RF sin contacto favorece el uso de circuitos receptores RF avanzados y diseño de microcontrolador integrado.
- Combinado con algoritmos de decodificación eficientes, para completar la recepción de datos de la tarjeta de identificación compatible con EM4100
- Este módulo es cómodo de usar, la conexión serial de la fuente de alimentación después de la placa base, cuando la tarjeta RFID ingresa al rango de lectura de la tarjeta, el módulo se enviará a través de UART el número de tarjeta directamente
- Sensibilidad del receptor, alta corriente operativa, alta estabilidad
- Adecuado para control de acceso, tiempo y asistencia, cargos, antirrobo, patrulla y otras aplicaciones de identificación por radiofrecuencia.
- Frecuencia: 125 KHz
- Interfaz: TTL RS232
- Voltaje: para CC 5 V (± 5%)
- 50 mA
- Temperatura de trabajo: -10°-+70°
- Temperatura de almacenamiento: -20°-+80°
- Humedad máxima: 0-95%
- Tamaño de trabajo: aproximadamente 46 mm x 32 mm x 3 mm
- Tamaño del módulo: aproximadamente 38,5 mm x 19 mm x 9 mm

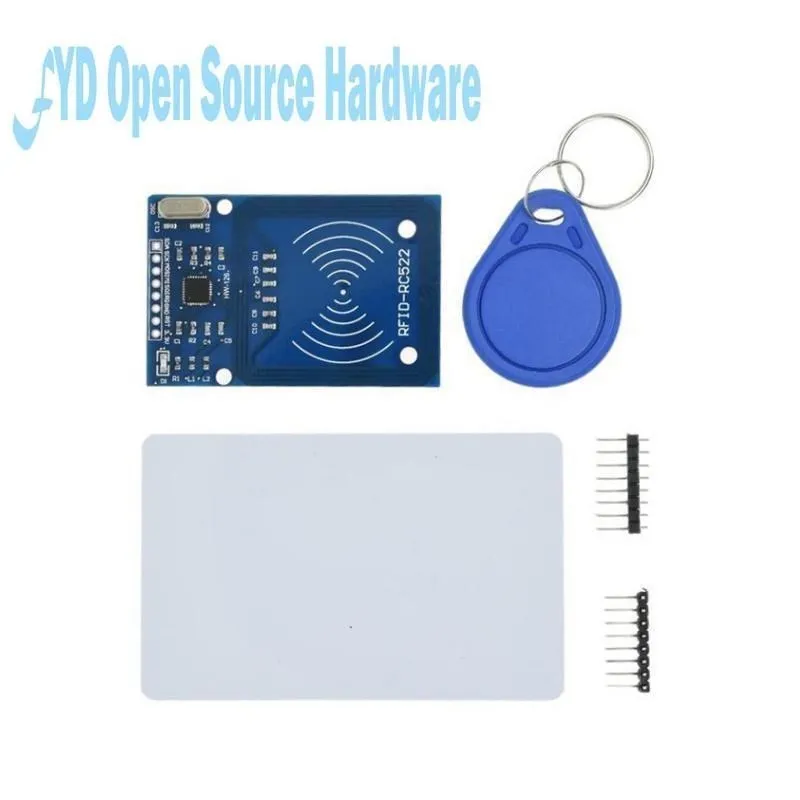

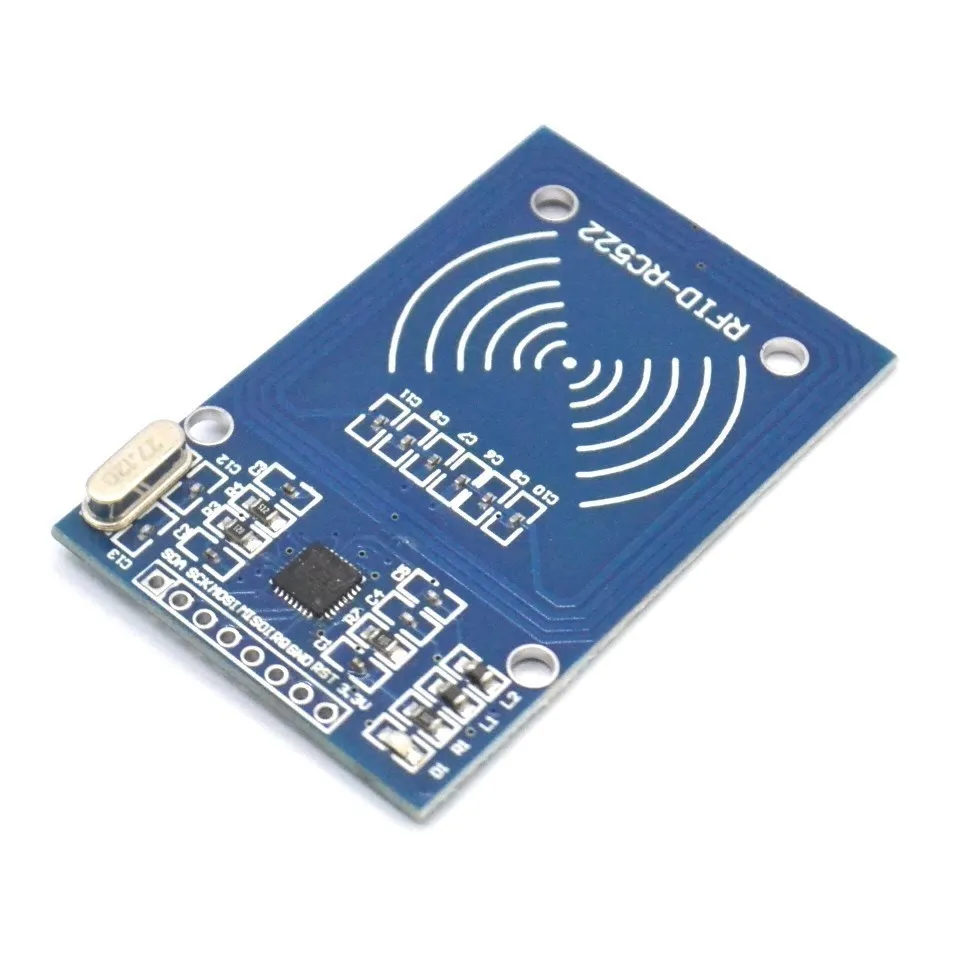

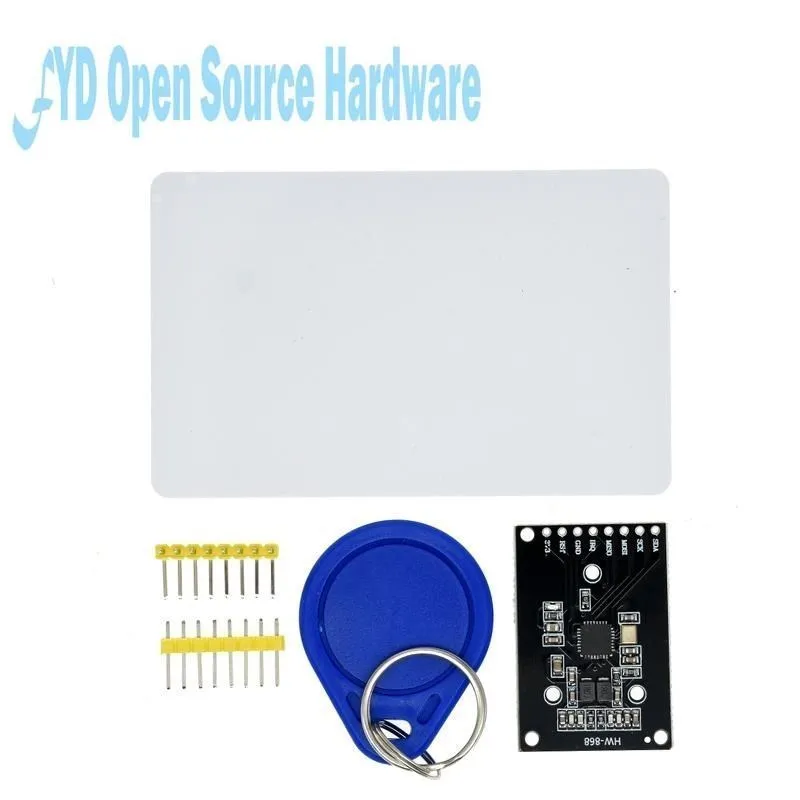

Tablero RC522
[Introducción al módulo RFID]
El módulo MF522-AN que utiliza el diseño de chip de circuito lector original Philips MFRC522, fácil de usar y de bajo costo, es adecuado para aplicaciones avanzadas para el desarrollo de equipos de usuario, lector de tarjetas de desarrollo, se requiere el usuario diseño/producción de terminales de tarjetas RF.Este módulo se puede incorporar directamente a varios lectores de moldes.Utiliza un voltaje de 3,3 V, se puede conectar a través de la interfaz SPI, pocas líneas simples directamente con cualquier módulo de comunicación de la placa de CPU del usuario puede garantizar un trabajo estable y confiable, la distancia del lector;
[Introducción] parámetros eléctricos
Corriente de funcionamiento: 13-26 mA/CC 3,3 V
Corriente inactiva: 10-13 mA/CC 3,3 V
Corriente de sueño:
Corriente máxima:
Frecuencia de funcionamiento: 13,56 MHz
Características físicas: Tamaño: 40 mm × 60 mm
Temperatura de funcionamiento ambiental: -20-80 grados Celsius
Temperatura ambiente de almacenamiento: -40-85 grados Celsius
Humedad relativa ambiental: 5% -95%
[Parámetros del módulo de interfaz SPIVelocidad de transferencia de datos: Máximo 10 Mbit/s
EM4100
7

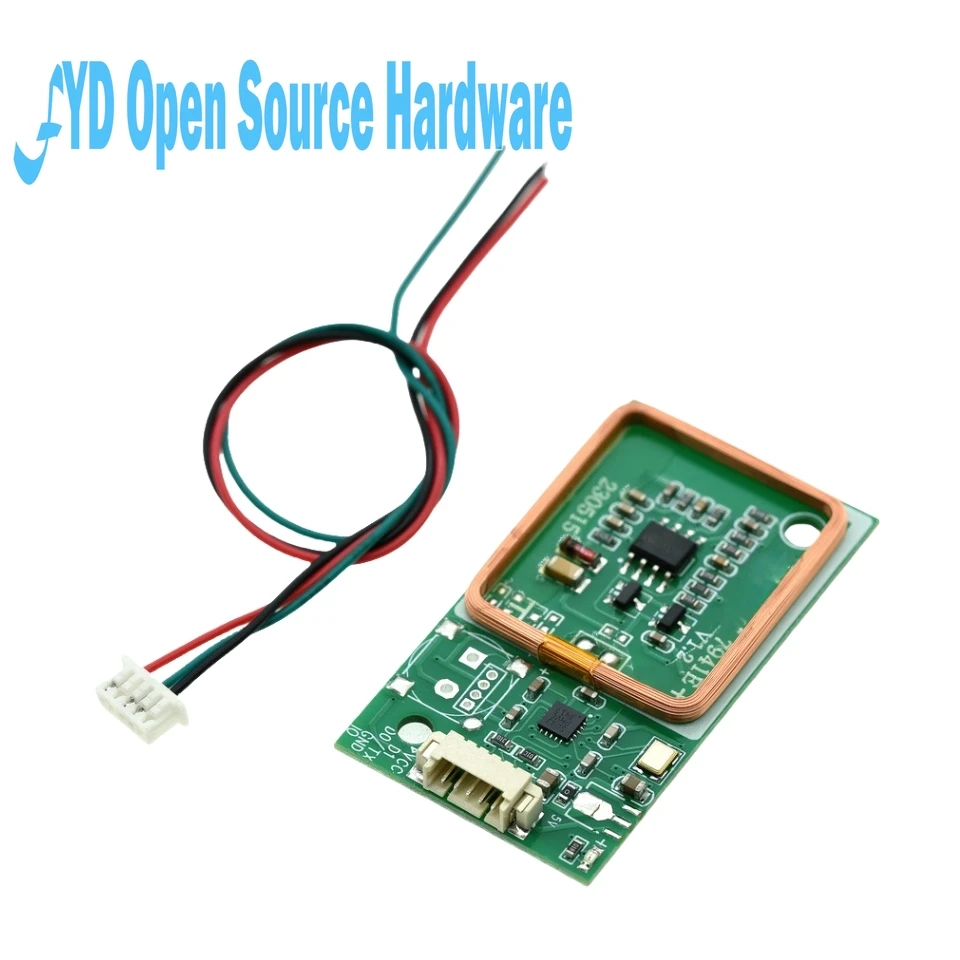

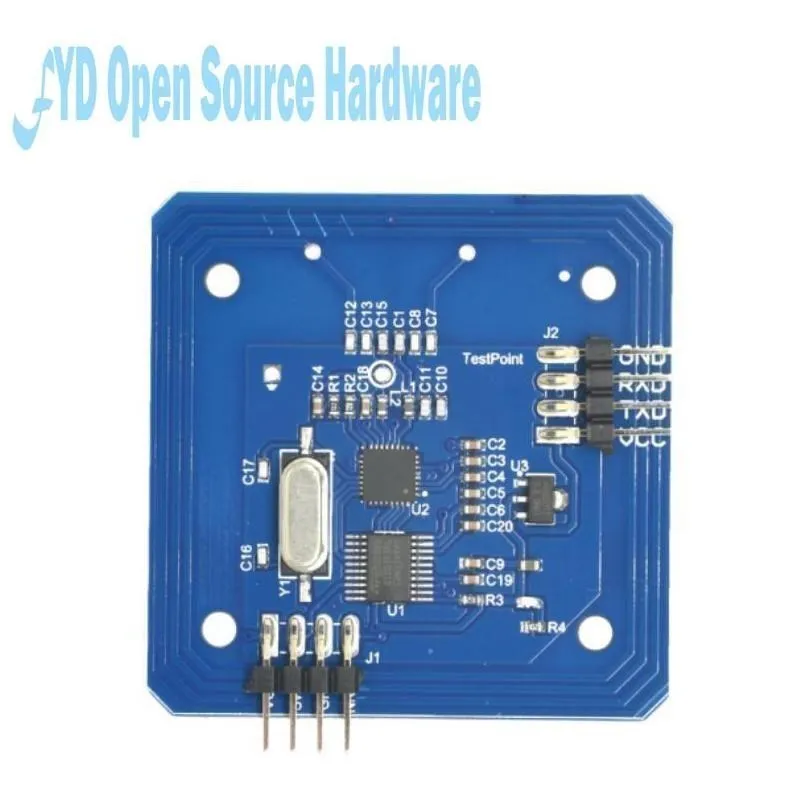

Módulo lector de tarjetas 941E, circuito integrado de frecuencia de radion de lectura de tarjetas de alto rendimiento y antena y el usuario puede seleccionar la interfaz wiegand o UART. Rico soporte de aplicaciones, admite varias pociones de lectura de tarjetas.
Características:
voltaje: CC 5 V
corriente: 40 mA
lectura de tarjetas supprot de 125khz
Interfaz: Wiegand, UART
Tamaño: 47x26x5mm
temperatura de funcionamiento: -20 a 70 grados centígrados
Distancia de lectura de la tarjeta EM4100: 8cm
Introducción de la conexión:
Alimentación: fuente de alimentación DC 5v, elija la potencia de linealidad puede obtener mejores efectos
D1 D0: salida de datos wiegand DATA1, DATA0
para: selección de formato (colgar significa w26, conexión a tierra significa w34)
Introducción a la salida de la interfaz Wirgand:
Cuando detecta la tarjeta, el número de serie se emitirá a través de Datos 0, Datos 1 dos cables de datos
Los datos 0 y los datos 1 son de alto nivel cuando no hay salida de datos
Bit de datos 0: generará un nivel bajo de 400us en el cable de datos 0
Bit de datos 1: generará un nivel bajo de 400us en el cable Datos 1
La longitud de cada dato es 2400us.
Cada tarjeta tiene un número de serie con 4 bytes, los usuarios deben generar los últimos tres bytes
Agregue el primer bit de control uniforme de 12 bits en el frente y agregue el último bit de verificación impar de 12 bits en la parte posterior, datos de 26 bits en total
El número de tarjeta es 6B 3D 12 D6
Los datos de salida son 3D 12 D6
0 111101 10010 11010110 1incluso comprobar3D 12D6Comprobación impar
código weigand 26código weigand 34
0 1101011 111101 10010 11010110 0incluso comprobar6B3D 12D6Comprobación imparSalida de interfaz UART
cabezal de datoslongitudtipo de tarjetatipo de tarjetaComprobación BCCfin de datos0x020x090x01SN0-SN3Verificación XOR excepto cabezal de datos y final de datos0x03tipo de tarjeta
0x02 EM4100
0x01 1k
0x03 4k
0x10 tarjeta oculta
0x11 t5567
0x20 2a tarjeta
0x21 ISO14443B
0x22 felica
0x30 Etiqueta 15693
Tarjeta de CPU 0x50
0x51 Información del sector
Datos del teclado 0xFFPor ejemplo:
Los datos recibidos por la herramienta de puerto serie son 02 0A 02 2E 00 B6 D7 B5 F2 03,then
el primer byte 0x02 significa inicio de datos
el segundo byte 0x0A significa que toda la longitud de los datos es de 10 bytes, lo que incluye inicio de datos y fin de datos.
el tercer byte 0x02 significa que el tipo de tarjeta es EM4100
el de ida a ocho bytes (0x2e 0x00 0xb6 0xd7 0xb5) significa el número de tarjeta leído, y el cuarto byte 0x2E es un número de tarjeta oculto
el noveno byte 0xf2 significa Bcc verificación del segundo byte al octavo byte
el décimo byte 0x03 significa fin de datosAviso:
Mantener alejado de fuentes de interferencia y una señal de interferencia fuerte puede afectar la lectura de la tarjeta.
seleccionar potencia de linealidad puede mejorar la distancia y el efecto de lectura del automóvil; la potencia del interruptor puede atenuar la distancia pero no influirá en el funcionamiento normal.
El módulo puede funcionar normalmente en el rango de 3v-5v, no utilice voltaje más alto
Este módulo tiene una señal de alta frecuencia, por lo que puede causar alguna interferencia en el circuito analógico. Los usuarios deben colocar el módulo un poco lejos del timbre; si la distancia es demasiado cercana, el sonido del timbre será bajoAplicaciones:
módulo de lectura y escritura de huellas dactilares de asistencia
intercomunicador guardia de entrada módulo de lectura y escritura
replicador
módulo lector de tarjetas de huellas dactilares de asistencia
módulo lector de tarjetas de intercomunicación de guardia de entrada

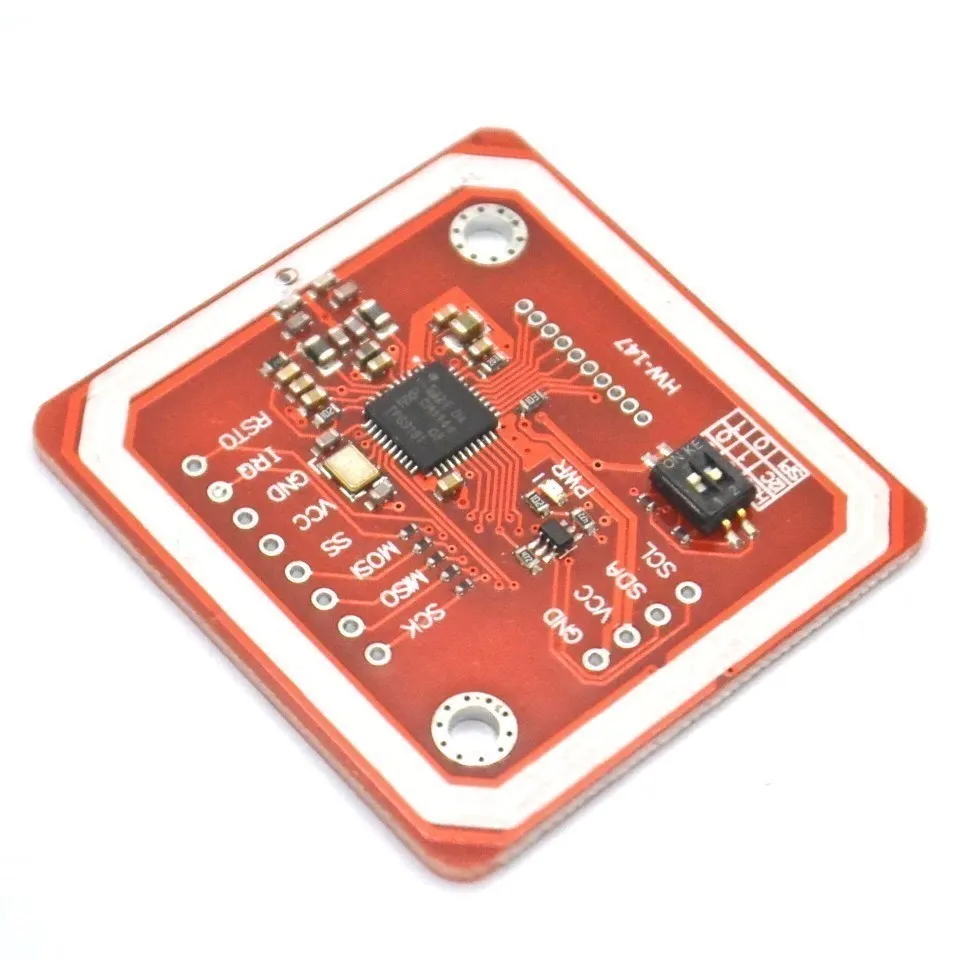

Placa PN532
Característica :
1. PCB dorado y de pequeña dimensión y fácil de integrar en su proyecto
2. Admite I2C.SPI y HSU (UART de alta velocidad), cambia entre esos modos
3. Admite lectura y escritura RFID
Admite comunicación P2P con paresAndroid
4. La distancia operativa típica se ha actualizado a una distancia de lectura de 5 cm a 7 cm.
5.Trabaja en modo NFC o en modo lector/escritor RFID
6.Soporta lector/escritor RFID:1) Tarjetas 1k, 4k, Ultralight y DesFire
2) Tarjetas ISO/IEC 14443-4 como CD97BX, luz de CD, Desfire, P5CN072 (SMX)
3) Tarjetas Innovision Jewel como la tarjeta IRT5001
4) Tarjetas FeliCa como RCS_860 y RCS_854
7.Plug and play, para compatible
8.Antena PCB integrada, con distancia de comunicación de 4 cm ~ 6 cm
9.Cambio de nivel integrado, TTL estándar de 5 V para I2C y UART, SPI TTL de 3,3 V
10.Trabaja como lector/grabador RFID
11.Trabaja como tarjeta 1443-A o tarjeta virtual
12.Cambie datos con otros dispositivos NFC como teléfonos inteligentes

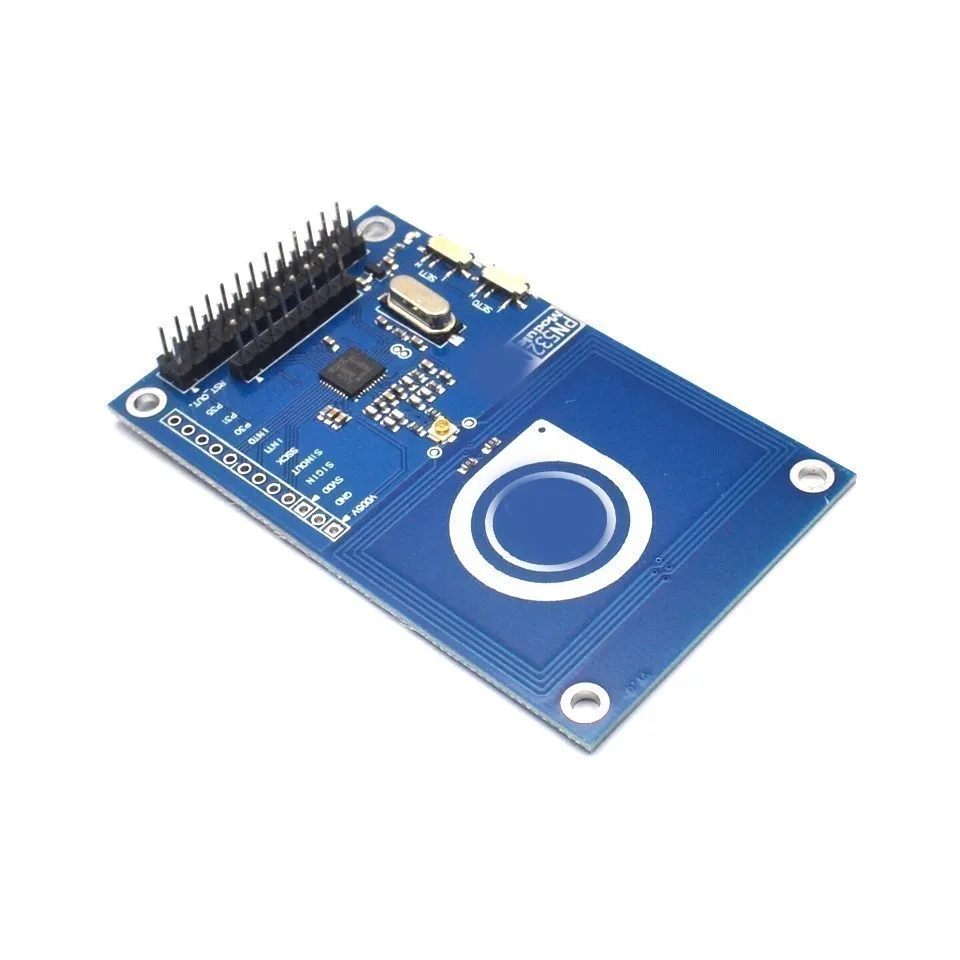

PN532 RFID
Módulo NFC/RFID PN532 de 13,56 MHz Modo de comunicación de campo cercano Soporte rápido lectura/escritura
Descripción:
El módulo NFC ITEAD PN532, como su nombre lo indica, se basa en el chip PN5332 y se utiliza para la comunicación de campo cercano de 13,56 MHz.El módulo está equipado con una antena integrada, por lo que no se necesita ninguna bobina de antena externa.Es compatible con interfaz SPI, IIC y UART para comunicación.Con soporte de biblioteca NFC y Raspberry Pi que ofrecemos, es muy conveniente para el desarrollo de productos con funciones NFC.Características:
1.Distancia de comunicación efectiva más larga de 3 cm.
2.Admite conmutación de interfaz SPI, IIC y UART.
3.Se puede utilizar para comunicación sin contacto de 13,56 M.
4.Compatible con los estándares ISO14443 Tipo A y Tipo BEspecificaciones:
C: PN532
Voltaje de funcionamiento: 3,3 V
Voltaje de fuente de alimentación: 3,3 ~ 5,5 V
Corriente de suministro máxima: 150 mA
Corriente de trabajo (modo de espera): 100 mA
Corriente de trabajo (modo de escritura): 120 mA
Corriente de trabajo (modo de lectura): 120 mA
Indicador: PWR
Interfaz: interfaz SPI, interfaz Std Raspberry Pi de 20 pines
