Descripción
Breve descripción
I.Tamaño: 6,8 CM * 2.1 CM
En segundo lugar, el chip principal: NE555
En tercer lugar, el voltaje de funcionamiento: CC 12 voltios.
Cuarto, características:
1,

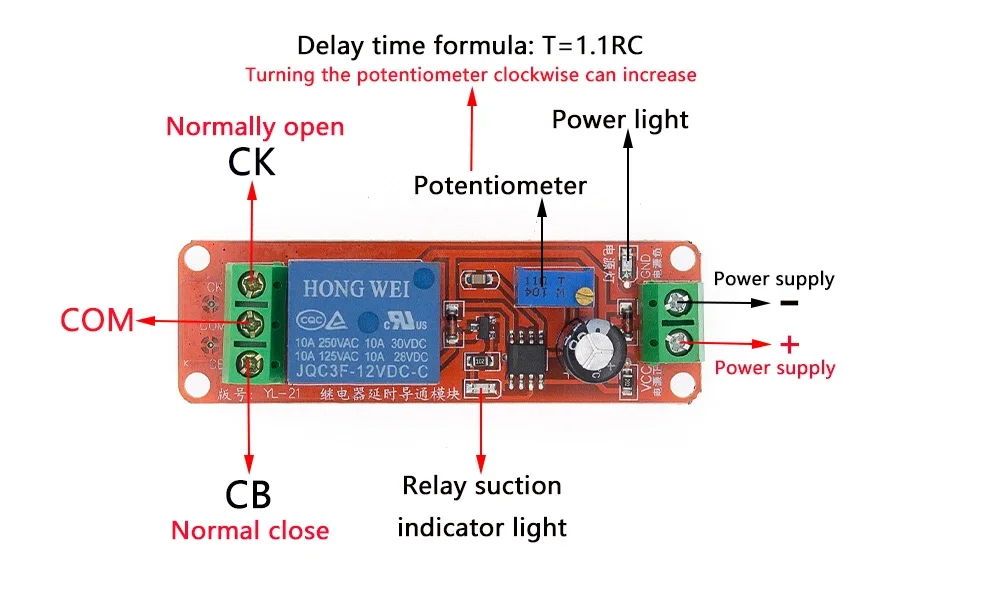

Encienda la alimentación, el relé se retrasa la succión (este módulo solo se retrasa la succión y la función, no se retrasa la función de desconexión, a menos que se corte la energía).Específicamente: después del encendido, el relé no se absorberá inmediatamente y, en este momento, el estado de la salida del relé es: normalmente abierto y desconexión pública, normalmente cerrado y conducción pública;espere hasta después de un retraso de 1-10 s (retardo ajustable), el relé se absorbió y, en este momento, el estado de la salida del relé es: normalmente abierto y conducción pública, normalmente cerrado y desconexión pública;Siempre que el módulo no detenga la energía, el estado (el relé absorbido y el estado) siempre permanecerá.Fenómeno de prueba: después del encendido, la luz indicadora de alimentación roja, espere un retraso de 1-10 S, el relé de succión y escuchará un sonido "ta" y la luz indicadora y de succión del relé azul.
2, tiempo de retardo ajustable, (0-10 segundos)
4, aumentar el potenciómetro puede aumentar el tiempo de retardo
5, aumentar la capacitancia C1 puede aumentar el tiempo de retardo
6, con indicador de potencia de entrada
7 、 Con el indicador de succión del relé
8, puede controlar CA 220 V/10 A por dispositivo.(Equipo de control 2000W)
9, con protección de corriente de relé.
10, fórmula del tiempo de retardo: T=1,1RC. Por ejemplo: capacitancia 100uf resistencia 100K T=1.1 * 100000 * 0,0001=11 segundos
