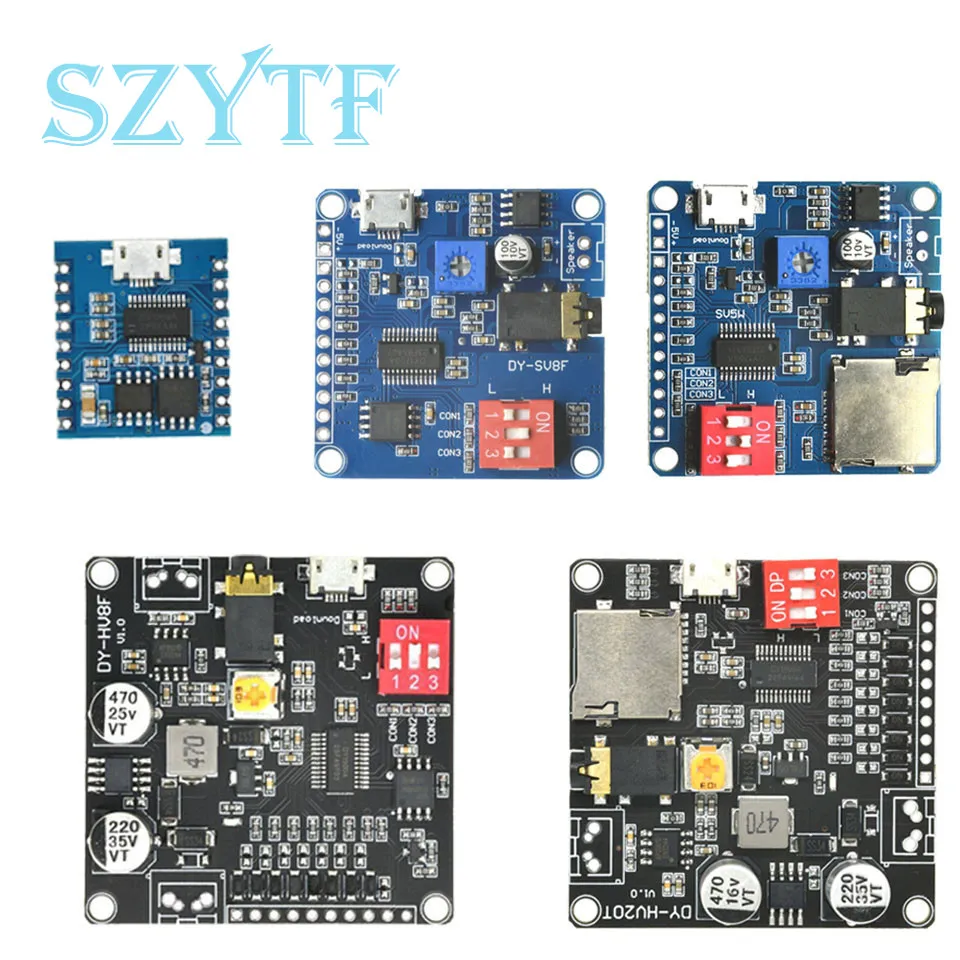

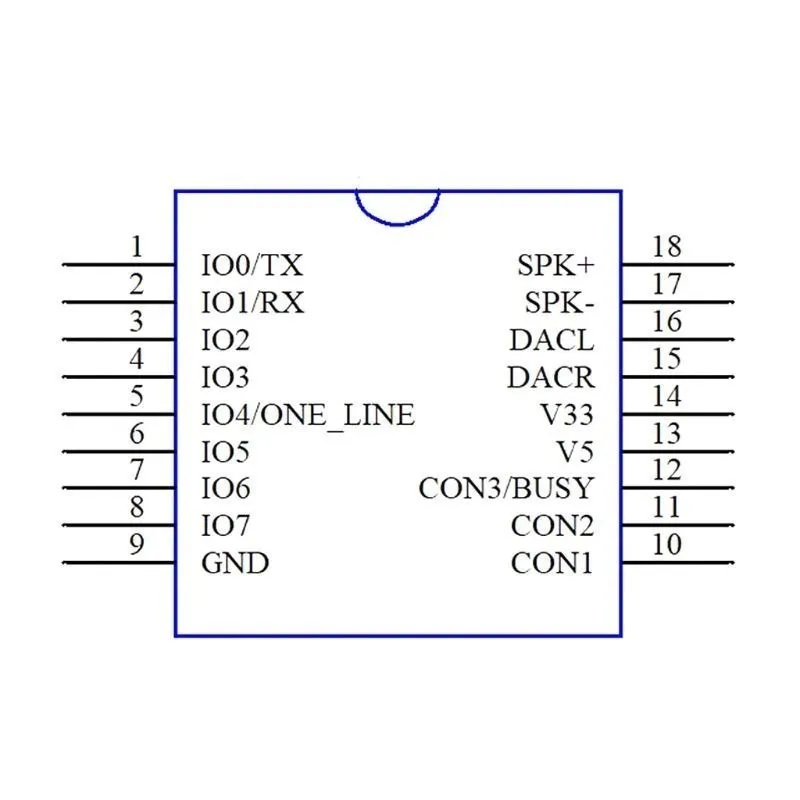

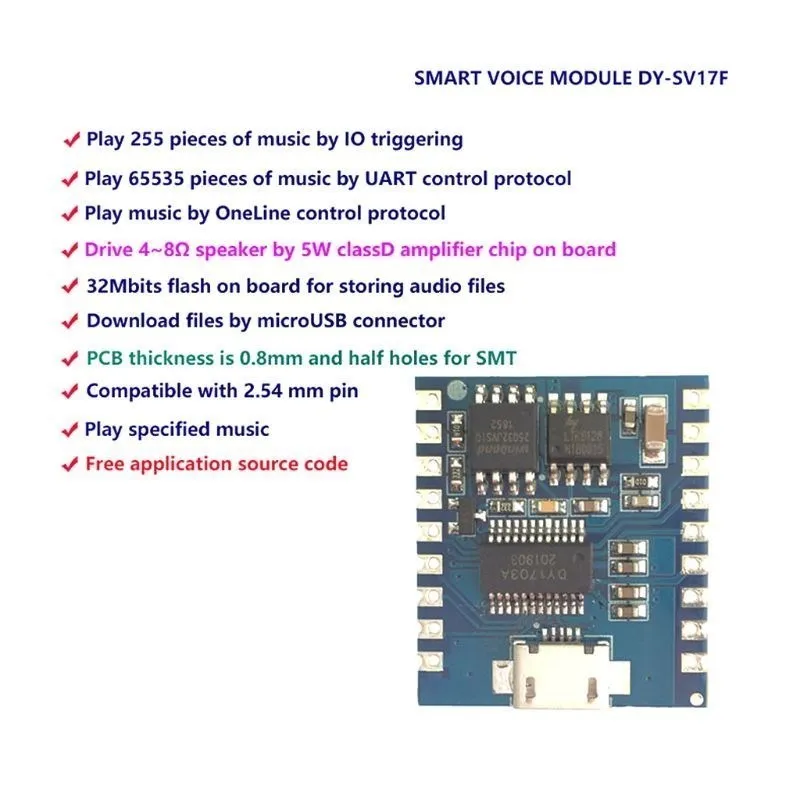

Módulo de reproducción de voz reproductor de música MP3 UART I/O placa amplificadora de disparo DY-SV17F DY-SV5W DY-SV8F DY-HV20T DY-HV8F para Arduino

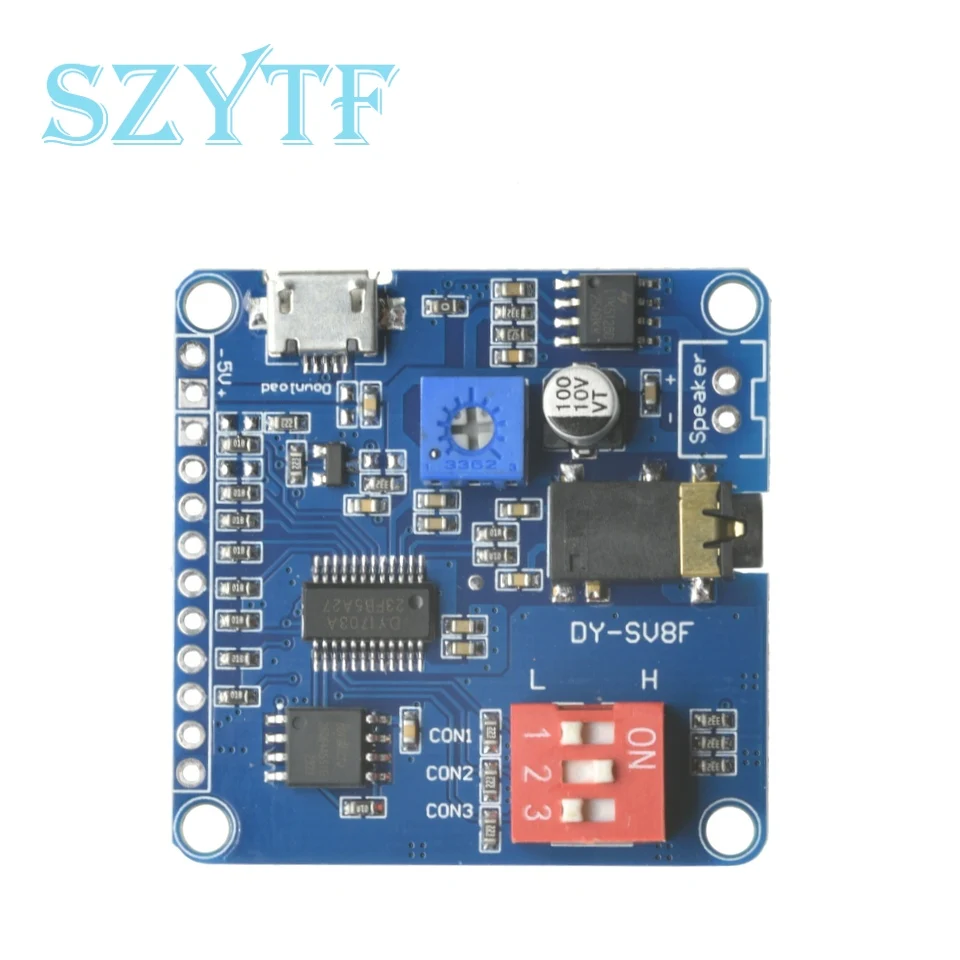

DY-SV8F/DY-SV5W

Descripción del producto:

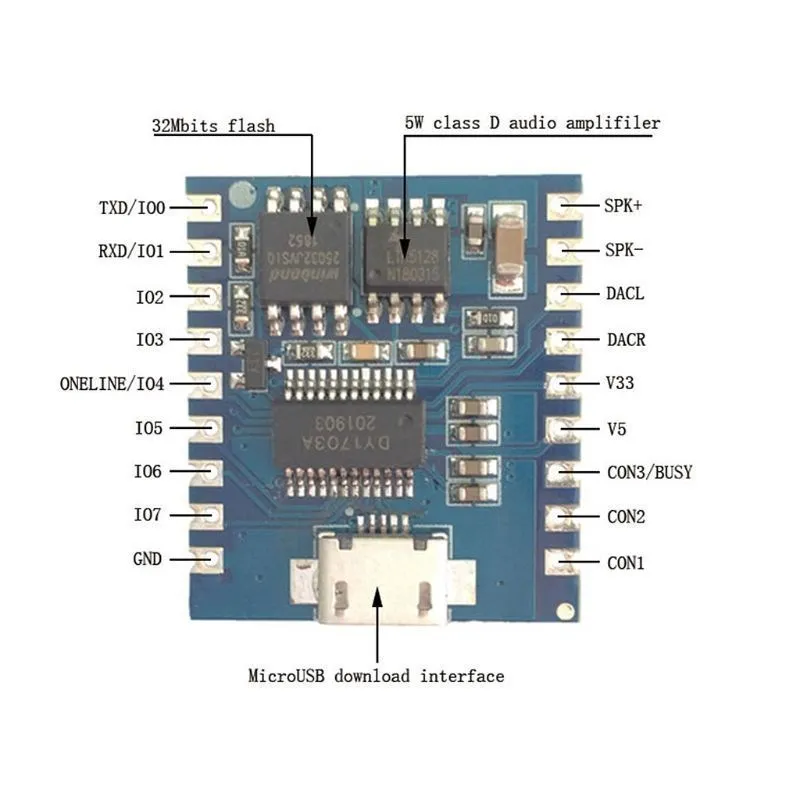

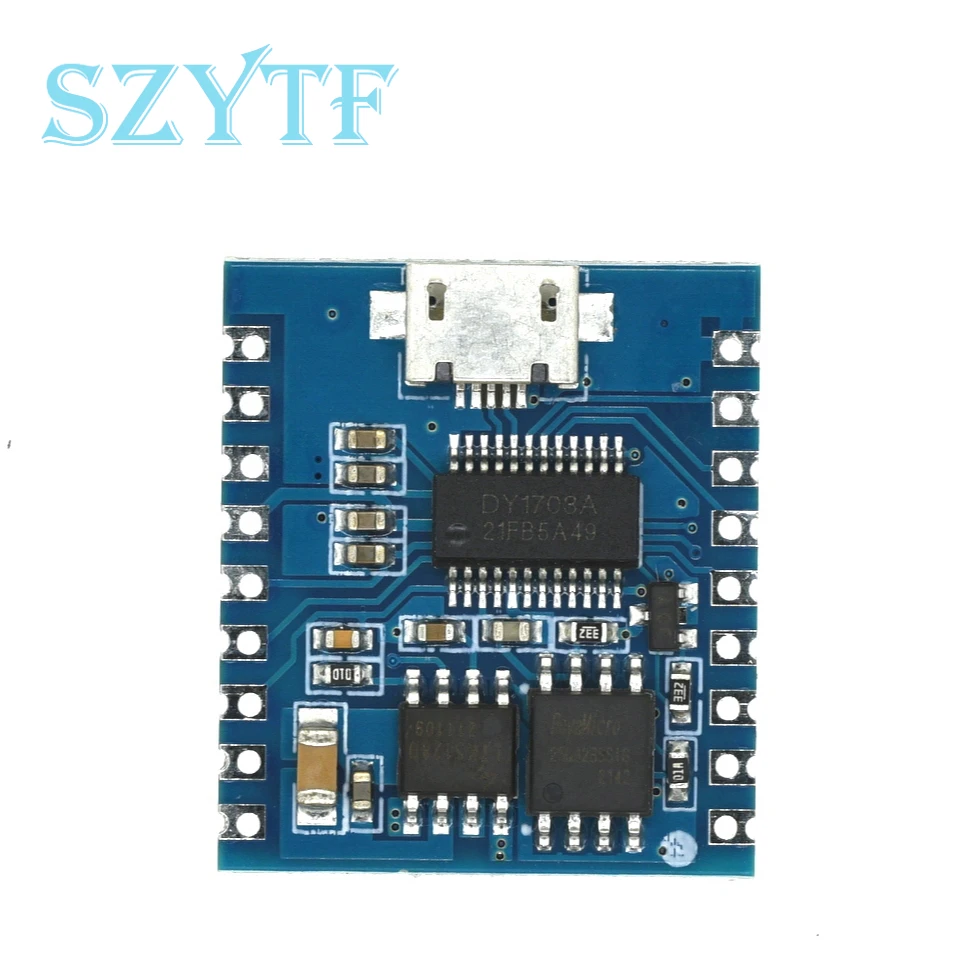

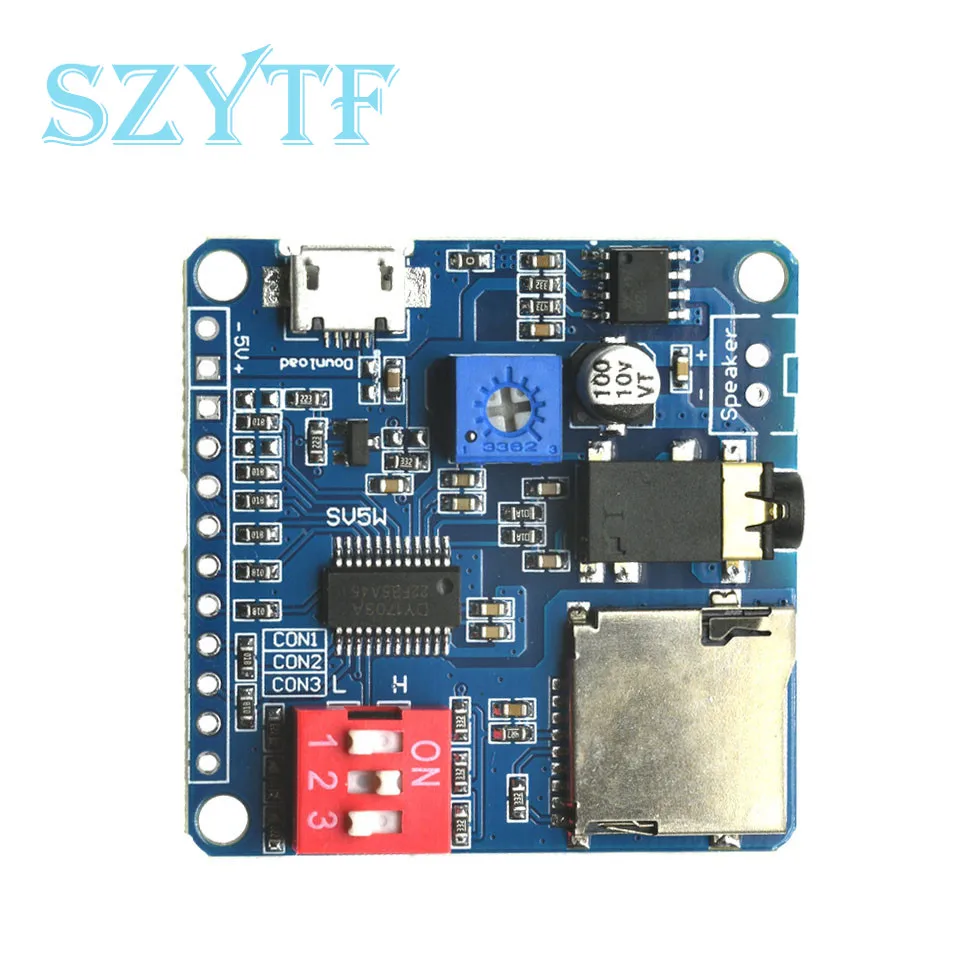

DY-SV5W es un módulo de voz inteligente desarrollado independientemente por la empresa.Integra disparador de segmento IO, control de puerto serie UART, control de puerto serie de bus único ONE_line, MP3 estándar y otros 7 modos de trabajo, configuración simple de interruptor DIP;Amplificador de potencia integrado de clase D de 5 W, puede controlar directamente altavoces de 4 Ω, 3 ~ 5 W;Admite formato de decodificación MP3, WAV, soporte máximo de almacenamiento en tarjeta TF de 32G, puede conectar la computadora a través del cable de datos USB para actualizar la tarjeta TF y almacenar archivos de audio.

Características del producto:

1.Admite formatos de decodificación MP3 y WAV.

2.Admite frecuencia de muestreo (KHz): 8/11,025/12/16/22,05/24/32/44.1/48.

3.Salida DAC de 24 bits, soporte de rango dinámico de 90 dB, soporte de relación señal-ruido de 85 dB.

4.Totalmente compatible con el sistema de archivos FAT16/FAT32, soporte máximo para tarjeta TF de 32G.

5.Viene con un amplificador de potencia clase D de 5 W, puede controlar directamente altavoces de 4 Ω, 3 ~ 5 W.

6.Función de transmisión de voz de control de puerto serie UART, puede controlar la reproducción, pausa, selección de canciones, suma y resta de volumen, etc., la mayor selección de 65,535 canciones, velocidad en baudios de 9600 bits/s.

7.Admite la función de reproducción de activación IO, 8 puertos IO activan 8 pistas o 8 puertos IO para activar 255 pistas.

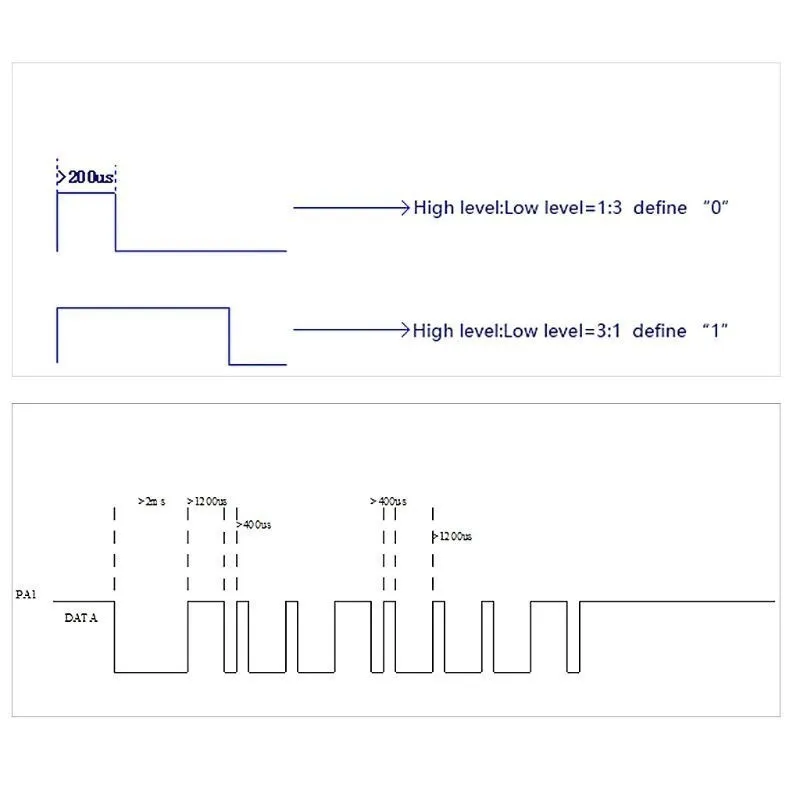

8.Admite control de puerto serie de bus único One_line, puede controlar la reproducción, pausa, selección de canciones, suma y resta de volumen y otras funciones.

9.Admite 3 configuraciones IO para seleccionar hasta 7 modos de trabajo, la configuración del interruptor de dial es simple.

Descripción general del producto:

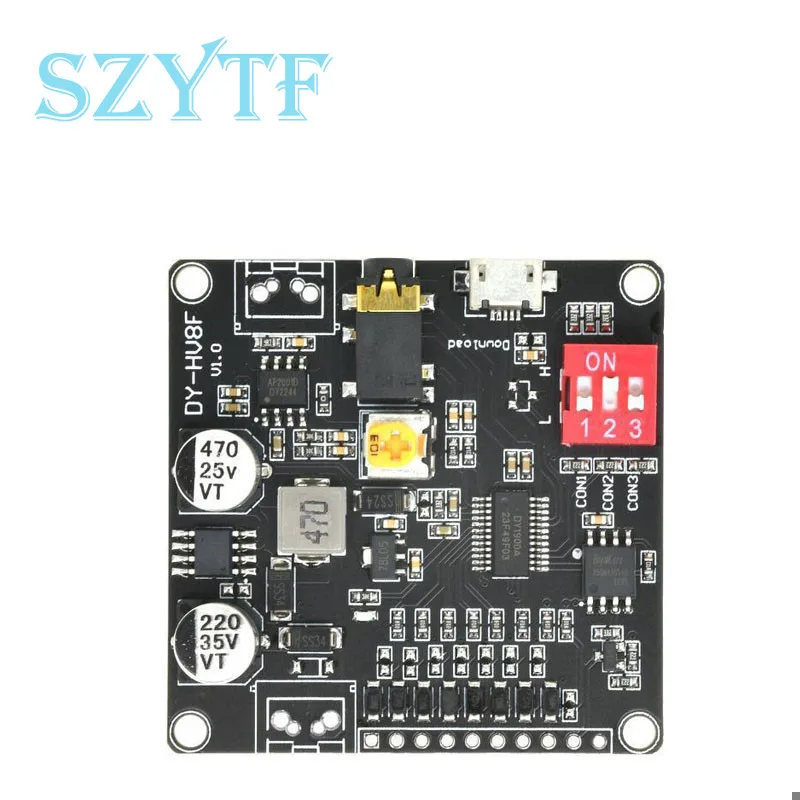

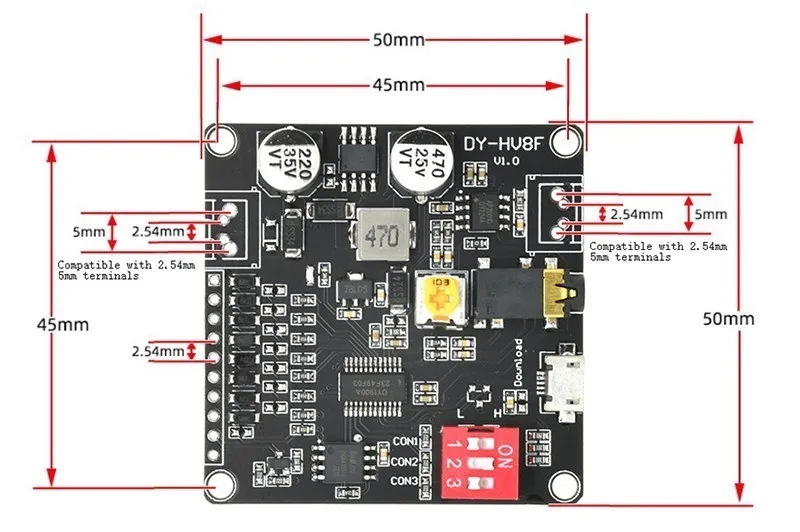

DY-HV8F es un módulo de reproducción de voz inteligente, disparador de segmento IO integrado, control de puerto serie UART, control de puerto serie de bus único ONE_line, MP3 estándar y otros 7 modos de trabajo, configuraciones simples de interruptor DIP;Amplificador de potencia Clase D de 20W integrado;Admite formato de decodificación MP3,WAV, almacenamiento flash integrado de 64 Mbit (8 M bytes), se puede conectar a la computadora a través del cable de datos USB Almacenamiento de archivos de audio Flash.

Características del producto:

1, admite formato de decodificación MP3, WAV.

2, admite la frecuencia de muestreo (KHz): 8/11,025/12/16/22 05/24/32/44.1/48.

3.Salida DAC de 24 bits, rango dinámico que admite 90 dB, la relación señal-ruido admite 85 dB.

4, voltaje de trabajo ultra amplio DC 6 ~ 35 V.

5, memoria FLASH integrada de 64 Mbit (8 M bytes), sin tarjeta de memoria.

6, salida de amplificador de alta potencia integrada, salida máxima de bocina de 4Ω de 20W, salida máxima de bocina de 8Ω de 10W.

7, función de transmisión de voz de control de puerto serie UART, puede controlar la reproducción, pausa, selección de música, aumento o disminución de volumen y otras funciones, la selección máxima de 65535 pistas, velocidad en baudios de 9600 bits/s.

8.Admite la función de reproducción de disparador IO uno a uno.8 puertos IO activan de forma independiente 8 pistas o 8 puertos IO combinados disparan 255 pistas.

9, admite control de puerto serie de bus único One_line, puede controlar la reproducción, pausa, selección de canciones, aumento o disminución de volumen y otras funciones.

10. Admite 3 configuraciones IO para hasta 7 modos de trabajo seleccionados, configuraciones de interruptor DIP, operación simple.

Protección ESD de diseño IO de 11, 8 vías

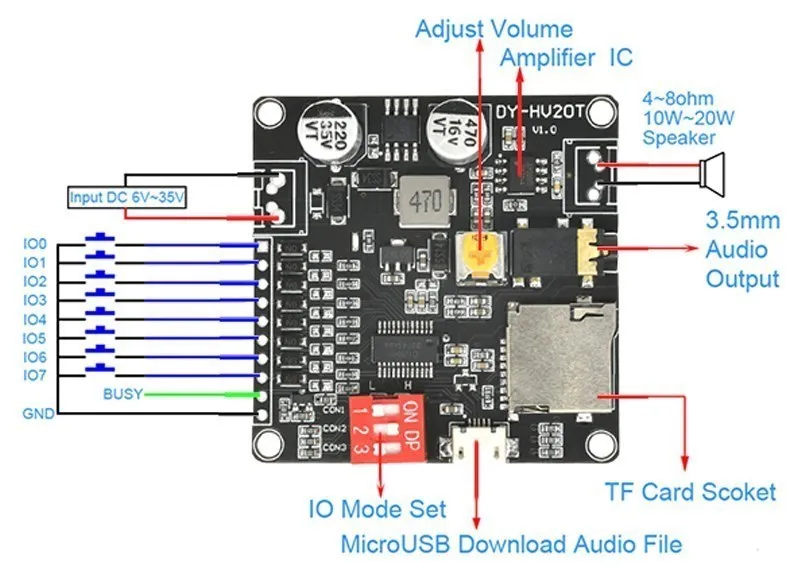

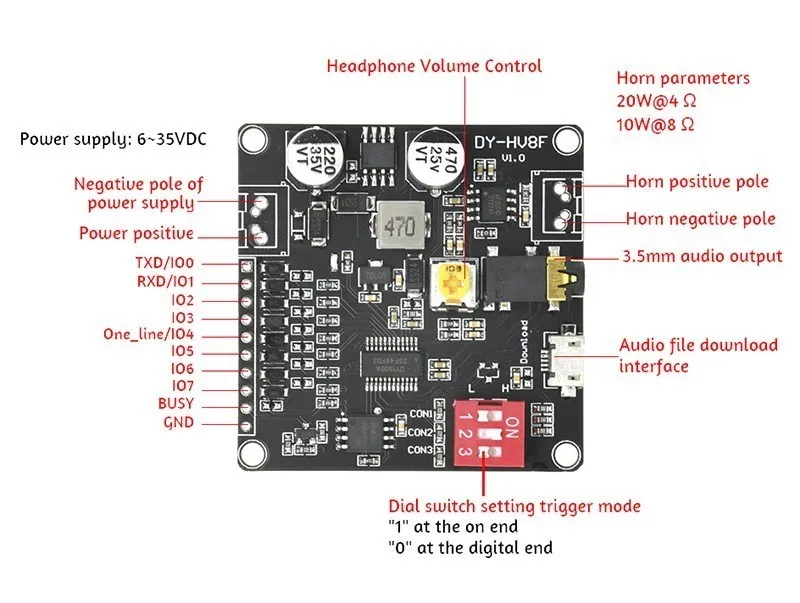

Interfaz del módulo y definición de funciones:

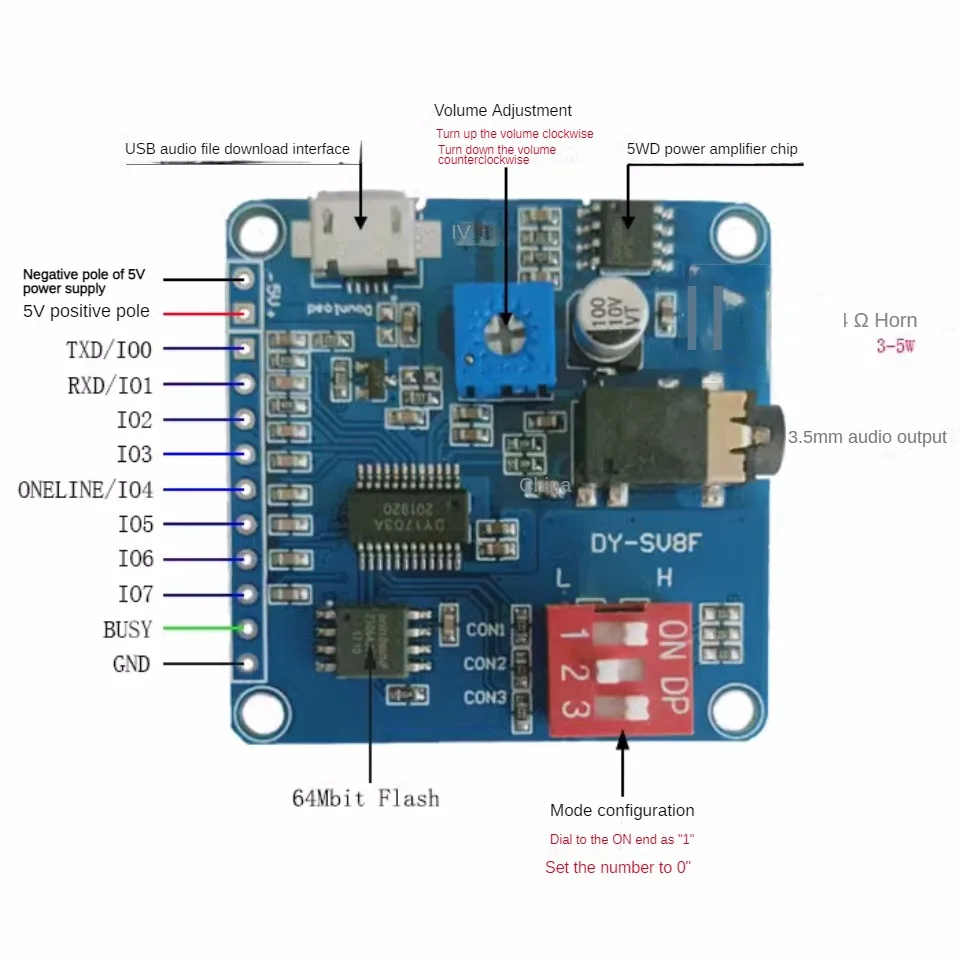

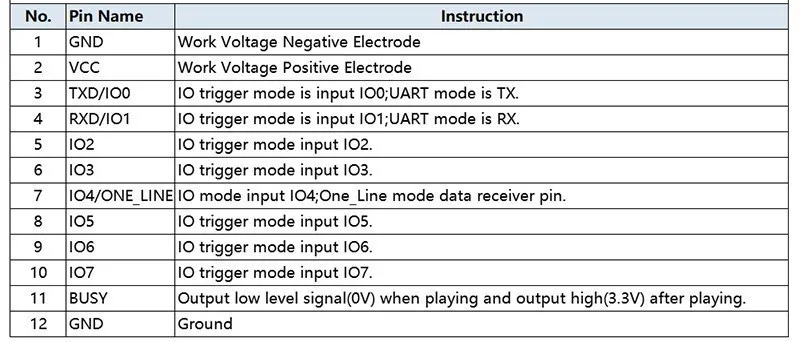

Definición de pines:

Fuente de alimentación negativa: fuente de alimentación negativa (GND)

Positivo de la fuente de alimentación: conectar al terminal positivo de la fuente de alimentación de 6-35 V CC

TXD/IO0: Pin de entrada en modo de disparo IO.Pin TX en modo de control.Conecte RX del terminal de control (MCU)

RXD/IO1: pin de entrada IO1 en modo de disparo IO; En el modo de control UART, el pin RX está conectado al TX del terminal de control (MCU)

IO2: Pin de entrada IO2 en modo de disparo de E/S

IO3: pin de entrada IO3 en modo de disparo de E/S

One_line/I04: pin de entrada del modo de disparo IO4; One_Line: pin de recepción de datos para el modo de control del puerto serie

IO5: pin de entrada IO5 en modo de disparo de E/S

IO6: pin de entrada IO6 en modo de disparo de E/S

IO7: pin de entrada IO7 en modo de disparo de E/S

BUSY: Salida baja ov) al reproducir pistas, salida de nivel alto (3,3 V) al reproducir fin

GND: Tierra de referencia (conectada a la tierra de control GND)

Positivo de bocina/negativo :: Se recomienda conectar con bocina de 4Q/20W o 8Q/10W, perilla de ajuste de volumen integrada, adecuada para diferentes hornes de potencia dentro de 20W

Descripción general del producto:

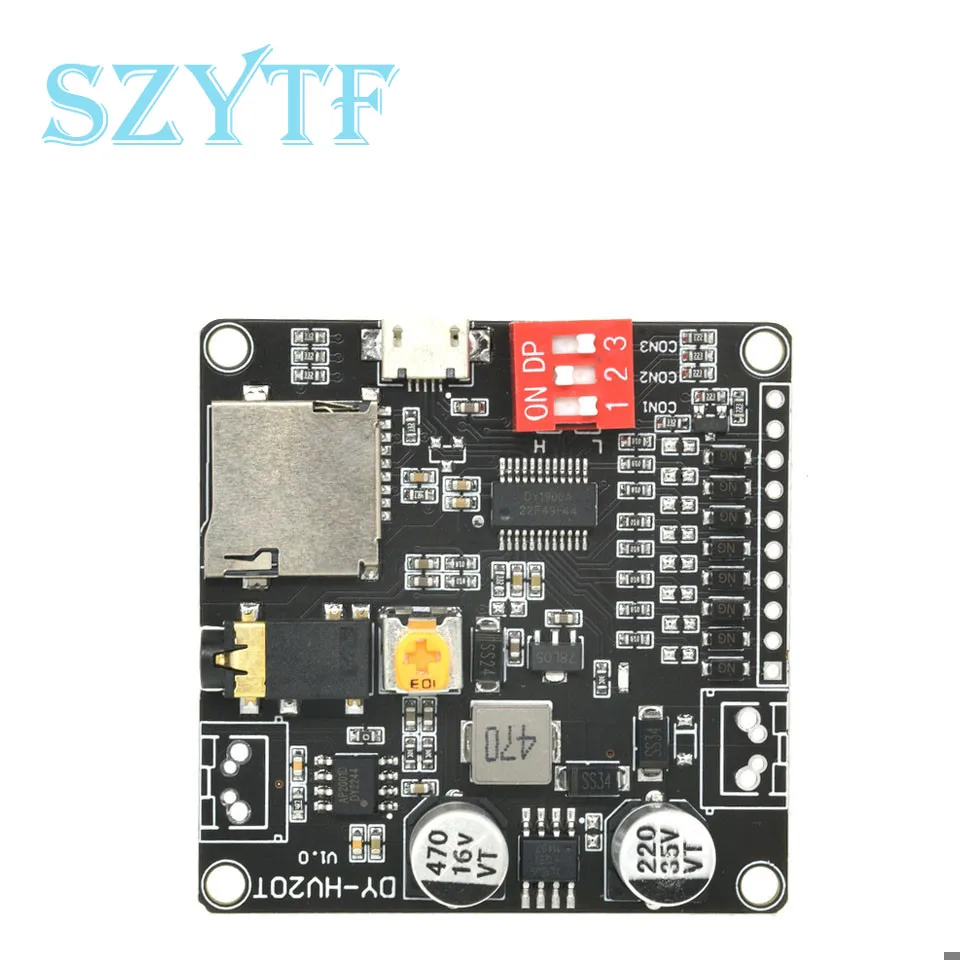

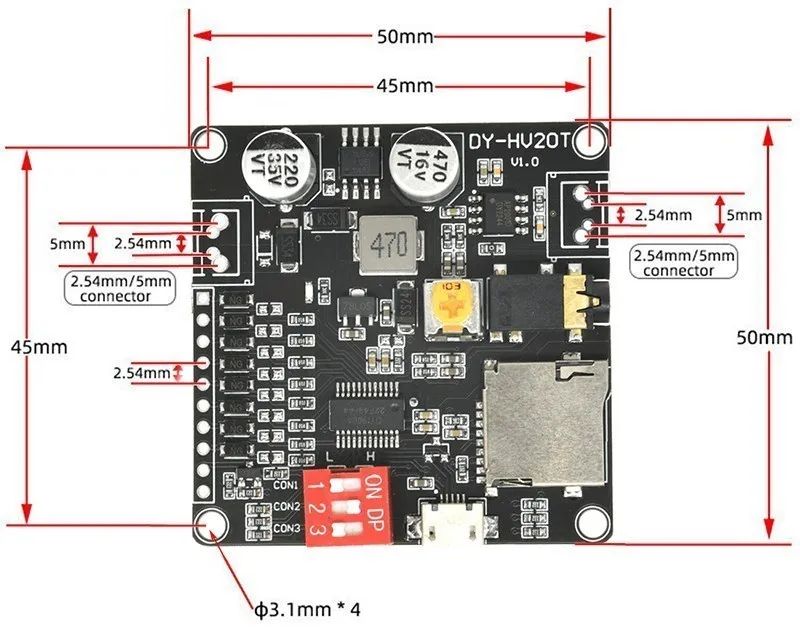

DY-HV20T es un módulo de reproducción de voz inteligente, disparador de segmento IO integrado, control de puerto serie UART, control de puerto serie de bus único ONE_line, MP3 estándar y otros 7 modos de trabajo, configuraciones simples de interruptor DIP;Amplificador de potencia Clase D de 20W integrado;Admite formato de decodificación MP3,WAV, puede admitir tarjetas TF de hasta 32G, se puede conectar a la computadora a través de un cable de datos USB, actualiza archivos de audio de almacenamiento TF.

Módulo de reproducción de voz de grado industrial DY-HV20T:

Fuente de alimentación de amplio voltaje: CC: 6 ~ 35 V

Salida de alta potencia: salida del amplificador de potencia Clase D 20W

Almacenamiento de tarjeta TF: admite tarjeta de memoria de 32G

Reproducción de control mono o combinado de E/S de 8 canales

El puerto serie UART controla la reproducción

Reproducción de control OneLine de bus único

Protección ESD con diseño IO de 8 vías

Admite almacenamiento en tarjeta TF de 32 GB

USB copia directamente archivos de audio

Hay siete modos de disparo disponibles para interruptores DIP

Amplificador de potencia Clase D de 20W integrado

Perilla de control de volumen integrada

Reproducción de gatillo uno a uno de E/S

UART controla la reproducción

Reproducción de control de un solo bus

Características del producto:

1, admite formato de decodificación MP3, WAV.

2, admite la frecuencia de muestreo (KHz): 8/11,025/12/16/22 05/24/32/44.1/48.

3.Salida DAC de 24 bits, rango dinámico que admite 90 dB, la relación señal-ruido admite 85 dB.

4, voltaje de trabajo ultra amplio DC 6 ~ 35 V.

5, soporte máximo para tarjeta de memoria de 32G, se puede conectar a la computadora a través del cable de datos USB, actualización de archivos de audio de almacenamiento.

6, salida de amplificador de alta potencia integrada, accionamiento de bocina de 4Ω de hasta 20W, accionamiento de bocina de 8Ω de hasta 10W.

7, función de transmisión de voz de control de puerto serie UART, puede controlar la reproducción, pausa, selección de música, aumento o disminución de volumen y otras funciones, la selección máxima de 65535 pistas, velocidad en baudios de 9600 bits/s.

8.Admite la función de reproducción de disparador IO uno a uno.8 puertos IO activan de forma independiente 8 pistas o 8 puertos IO combinados disparan 255 pistas.

9, admite control de puerto serie de bus único One_line, puede controlar la reproducción, pausa, selección de canciones, aumento o disminución de volumen y otras funciones.

10. Admite 3 configuraciones IO para hasta 7 modos de trabajo seleccionados, configuraciones de interruptor DIP, operación simple.

Protección ESD de diseño IO de 11, 8 vías

Instrucciones de funcionamiento de modos:

(1) Modo de combinación de E/S 0

Nivel correspondiente de salida de E/S MCU para activar música especificada y liberar el nivel de IO

a alto, deja de reproducir música después de completar la reproducción de la música actual; Tocará el nuevo

música, si recupera la música mientras se reproduce.Si mantiene el estado de activación, seguirá jugando.

circularmente.El pin ocupado siempre es eficaz mientras juega.

(2) Modo de combinación de E/S 1

Nivel correspondiente de salida de E/S MCU para activar música especificada y mantener la activación

Estado, seguirá jugando circularmente.Dejará de jugar inmediatamente cuando se suelte

Nivel alto original en cualquier momento.El pin ocupado siempre es eficaz mientras juega.

Modo combinado de música Control de la siguiente manera

NOTA: Los archivos de música deben tener el nombre de cinco números como 00001.mp3~00255.mp3

IO7 IO6 IO5 IO4 IO3 IO2 IO1 IO0 Reproducción de música

1 1 1 1 1 1 1 0 00001.mp3

1 1 1 1 1 1 0 1 00002.mp3

1 1 1 1 1 1 0 00003.mp3

1 1 1 1 1 0 1 00004.mp3

1 1 1 1 1 0 1 0 00005.mp3

1 1 1 1 1 0 1 00006.mp3

1 1 1 1 1 0 0 00007.mp3

...... ...... ...... ...... ...... ...... ...... ...... ......

0 0 0 0 0 0 0 0 00255.mp3

(3) Modo independiente de E/S 0

IO0~IO7 controla 8 piezas musicales
