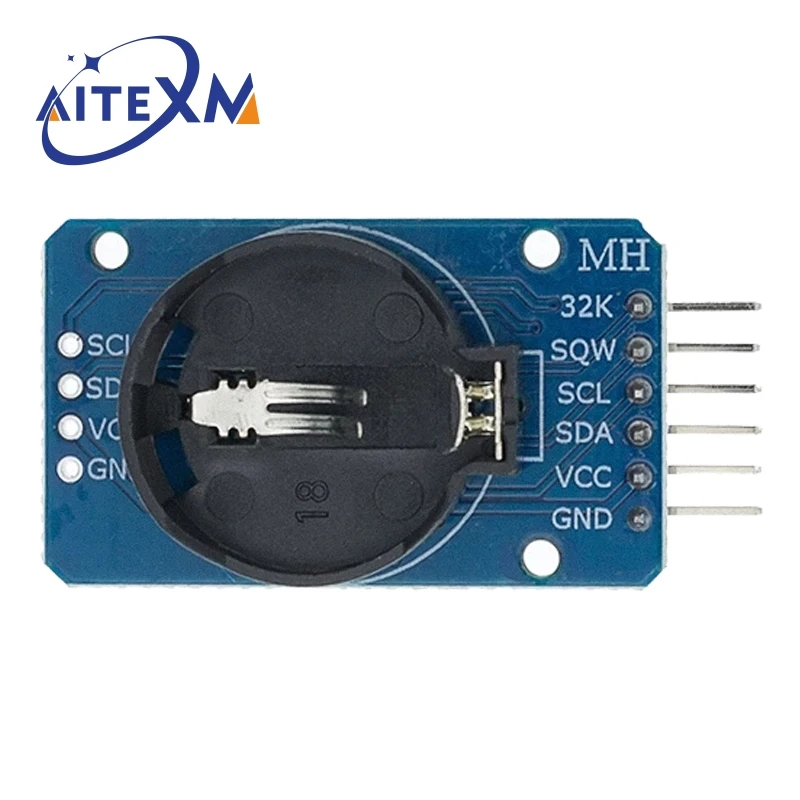

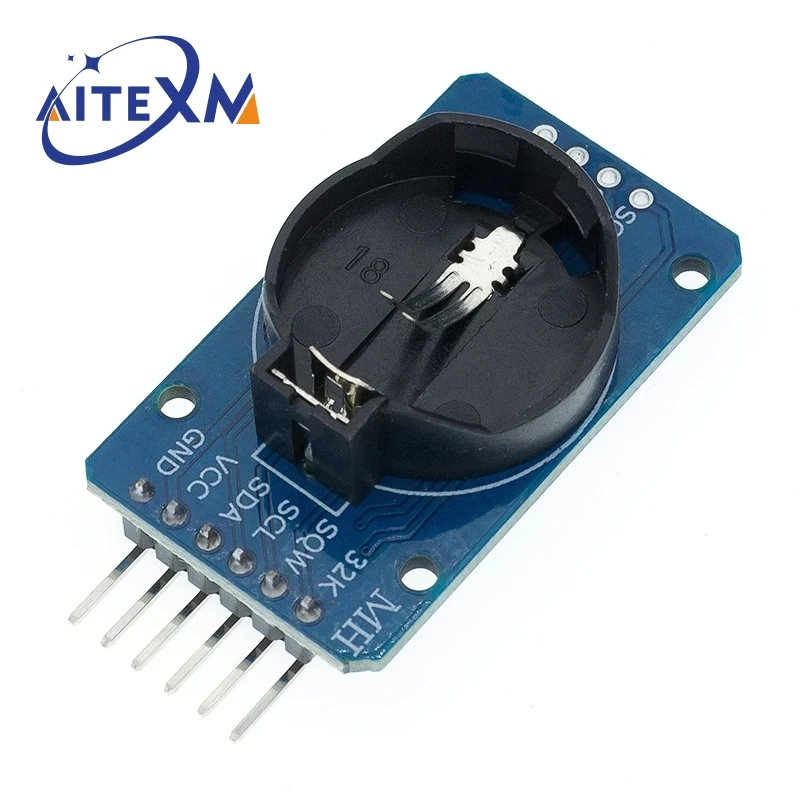

Módulo de reloj de precisión DS3231 AT24C32 IIC (sin batería) Módulo de memoria DS3231

Nota:El sufijo del chip es aleatorio y puede ser DS3231SN o DS3231M.

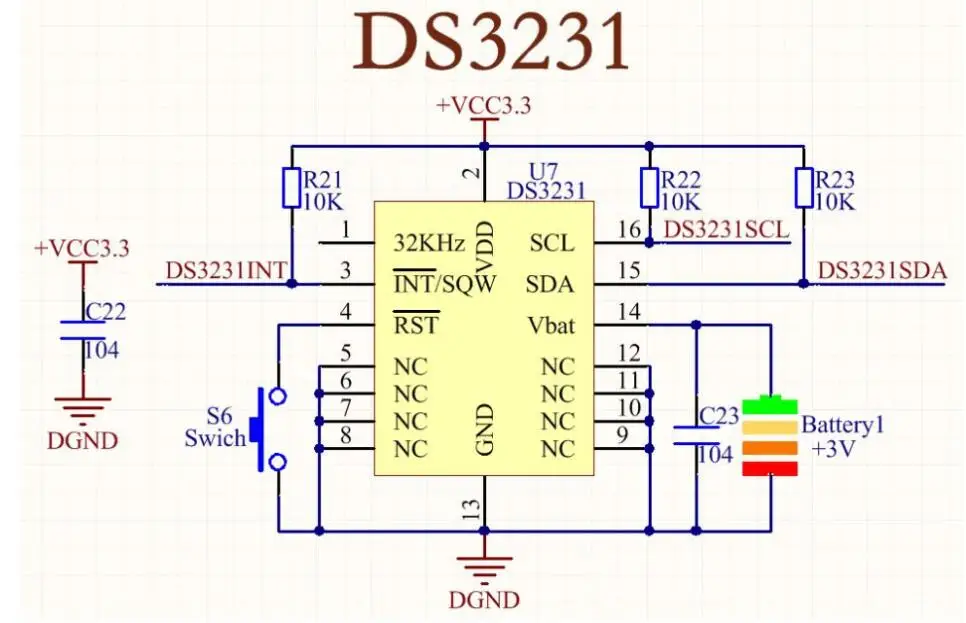

DS3231 es un reloj en tiempo real (RTC) I2C extremadamente preciso y de bajo costo, con un oscilador de cristal (TCXO) con compensación de temperatura integrada y un cristal.El dispositivo incorpora una entrada de batería, desconecta la fuente de alimentación principal y mantiene una hora exacta.El oscilador integrado mejora la precisión a largo plazo del dispositivo y reduce la cantidad de componentes de la línea de producción.El DS3231 está disponible en rangos de temperatura comerciales e industriales, utilizando un paquete SO de 16 pines de 300 mil.
RTC mantiene información de segundos, minutos, horas, día, fecha, mes y año.Menos de 31 días del mes, la fecha de fin se ajustará automáticamente, incluidas las correcciones para el año bisiesto.El reloj funciona en indicación de 24 horas o banda/AM/PM en el formato de 12 horas.Proporciona dos despertadores configurables y un calendario se puede configurar en una salida de onda cuadrada.La dirección y los datos se transfieren en serie a través de un bus bidireccional I2C.
Un circuito comparador y de referencia de voltaje con compensación de temperatura de precisión monitorea el estado de VCC para detectar fallas de energía, proporcionar una salida de reinicio y, si es necesario, cambiar automáticamente a la fuente de alimentación de respaldo.Además, el pin /RST se monitorea mientras genera un reinicio de μP manualmente.
Ahorre tiempo y agregue alta precisión, DS3231 también tiene algunas otras características que amplían el host del sistema de características adicionales y una gama de opciones.El dispositivo integra un sensor de temperatura digital muy preciso, a través de la interfaz I2C * para acceder a él (al mismo tiempo).La precisión de este sensor de temperatura es ± 3° C. El circuito de control de la fuente de alimentación en chip puede detectar y administrar automáticamente la energía principal y de reserva (es decir, la batería de bajo voltaje) para cambiar entre la fuente de alimentación.Si el principal corte de energía, el dispositivo puede continuar proporcionando sincronización y temperatura precisas, el rendimiento no se ve afectado.Cuando la reducción de energía principal o el valor de voltaje vuelve dentro del rango permitido, la función de reinicio en chip se puede utilizar para reiniciar el microprocesador del sistema.

Parámetros del módulo:
1 Tamaño: 38 mm (largo) * 22 mm (ancho) * 14 mm (alto)
2 Peso: 8 g
3 Voltaje de funcionamiento: 3,3 - 5,5 V
4 chip de reloj: chip de reloj de alta precisión DS3231
Precisión de 5 relojes: 0-40° rango, precisión de 2 ppm, el error fue de aproximadamente 1 minuto
6 despertador con calendario con dos
7 salidas de onda cuadrada programables
8 Generador de reloj en tiempo real de segundos, minutos, horas, día, fecha, mes y año y proporciona compensación válida hasta el año bisiesto 2100.
El sensor de temperatura de 9 chip viene con una precisión de ± 3°
10 chips de memoria: AT24C32 (capacidad de almacenamiento 32K)
11.Interfaz de bus IIC, velocidad máxima de transmisión de 400 KHz (voltaje de funcionamiento de 5 V)
12 se pueden conectar en cascada con otro dispositivo IIC, las direcciones 24C32 se pueden cortocircuitar A0/A1/A2 modificar la dirección predeterminada es 0x57
13 con batería recargable LIR2032, para garantizar que el sistema después de un corte de energía, el reloj se mueva con cualquier condición natural.
14 Embalaje: embalaje único antiestático

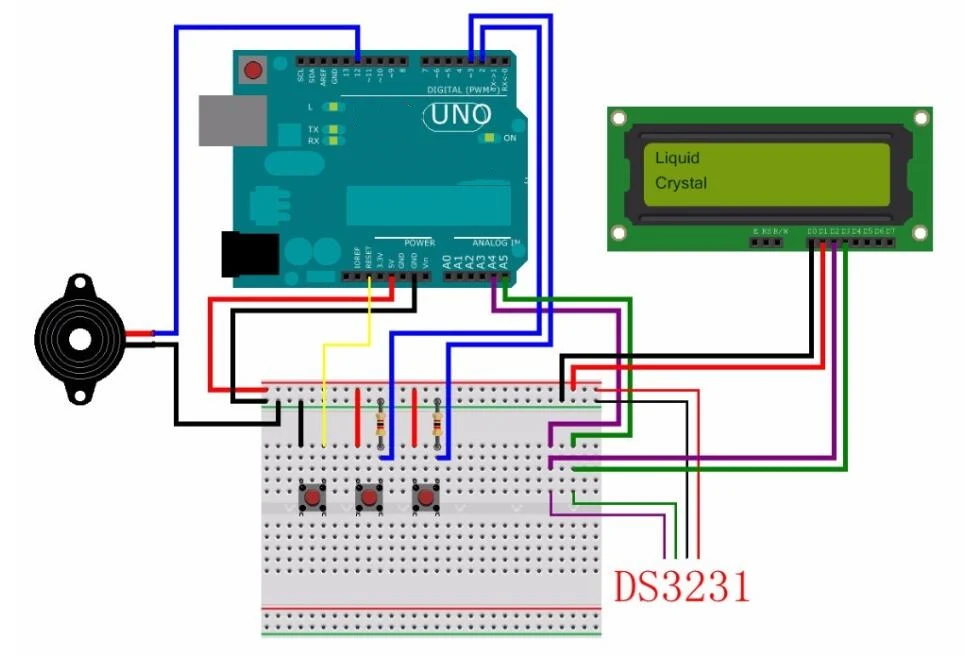

Instrucciones de cableado (para Arduino uno r3, por ejemplo):
SCL → A5
SDA → A4
VCC → 5V
GND → GND

Lista de envío:

1.Módulo DS3231

Nota: SIN batería
