Descripción

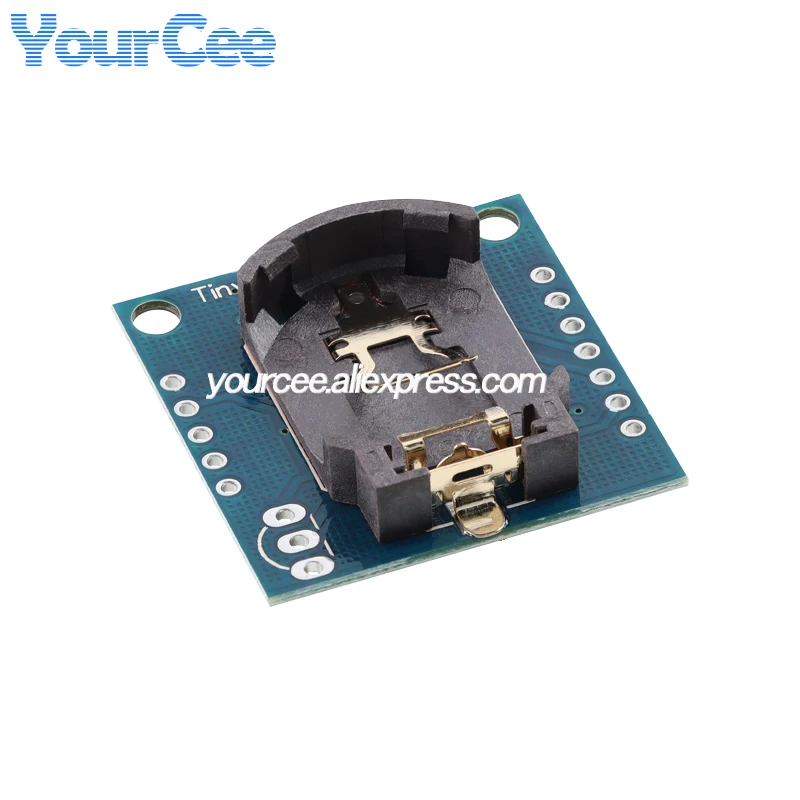

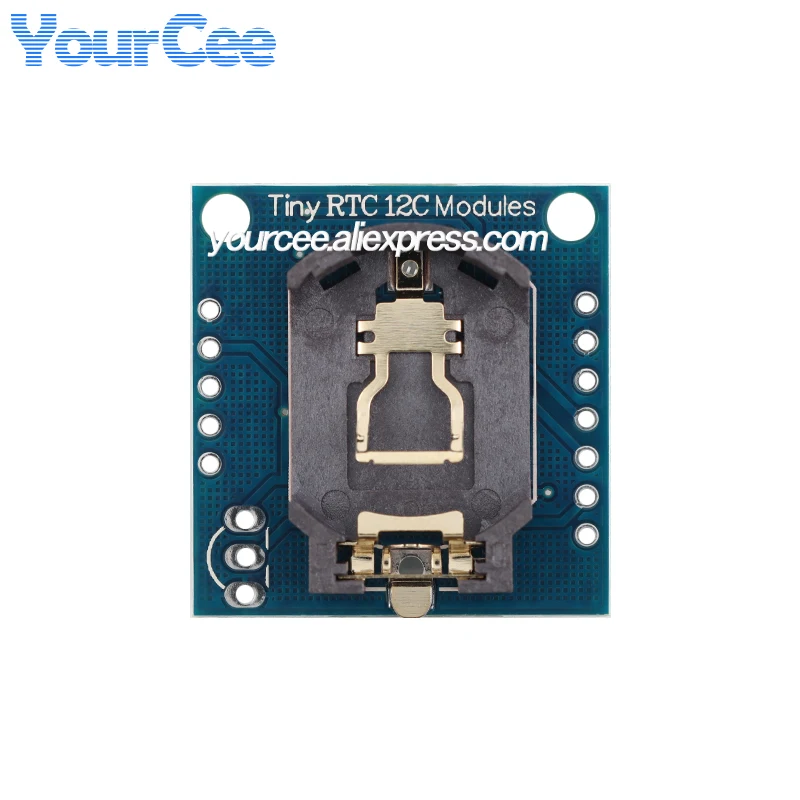

Chip de reloj en tiempo real DS1307 I2C (RTC)
Memoria EEPROM I2C 24C32 32K
Usando batería de litio recargable CR2032 y con circuito de carga
Resuelva el problema de que DS1307 no puede leer ni escribir con batería de respaldo.
Después de cargarse completamente, puede proporcionar cronometraje DS1307 durante 1 año.
Diseño pequeño, 27 mm * 28 mm * 8,4 mm
El pin de reloj del DS1307 está dibujado para proporcionar la señal de reloj para MCU.
Otros dispositivos I2C se pueden conectar en cascada.
DS1307 es un chip de reloj en tiempo real con calendario de reloj con código BCD completo y de bajo consumo con 56 bytes de RAM no volátil.La dirección y los datos se transmiten a través de un bus serie bidireccional de dos hilos.El chip puede proporcionar información como segundos, minutos, horas, etc.El número de días en cada mes se puede ajustar automáticamente.Y existe una función de compensación de año bisiesto.La broca de la bandera AM/PM determina si el reloj funciona en modo de 24 o 12 horas.El chip tiene un circuito de detección de energía incorporado con funciones de detección de apagado y conmutación de batería.
Características del DS1307:
Puede contar el número de segundos, horas, minutos, días del mes, meses y días de la semana, y tiene una función de compensación de año bisiesto.El año está 2100 online.
56 bytes de RAM no volátil
Interfaz serie de dos hilos
Salida de onda cuadrada programable
Circuito de conmutación y detección de apagado automático
El consumo de energía es inferior a 500 nA en modo de respaldo de batería.
