Módulo de reloj en tiempo real PCF8563T PCF8563, el rendimiento del módulo RTC supera el DS3231 AT24C32

Módulo PCF8563T, módulo de reloj, módulo RTC

• Todas las exportaciones posibles: Además de los dos puertos necesarios, y SCL SDA, también se exportan el INT y COT que se pueden utilizar.
  Batería de respaldo: cuando el sistema está apagado, la batería de respaldo suministra energía al chip PCF8563. El bajo consumo de energía del PCF8563 garantiza que la batería pueda suministrar energía durante diez años.
  Oscilador de cristal: nuevo oscilador de cristal auténtico original, para garantizar la estabilidad del chip PCF8563, tiempo de viaje preciso.
  Las ventajas del chip en sí: en el proyecto real del propietario, se han aplicado una variedad de chips de reloj, y este chip Philips es el más estable y preciso, Y el menor consumo de energía. Los chips de reloj como DS1302 son realmente débiles. El chip de reloj PCF8563 es muy recomendable.
  Precio ventajoso: somos un fabricante. Tenemos una ventaja absoluta en términos de precio. Podemos hacerlo a un precio que otras personas pueden hacer (el precio del lote es mejor).
  I. Introducción del chip de reloj PCF8563

• PCF8563 es un chip de reloj/calendario multifunción de grado industrial con un consumo de energía extremadamente bajo que incluye la función de interfaz de bus I2C introducida por PHILIPS. Las múltiples funciones de alarma, las funciones de temporizador, las funciones de salida de reloj y las funciones de salida de interrupción del PCF8563 pueden completar una variedad de servicios de sincronización complejos e incluso proporcionar una función de vigilancia para el microcontrolador. Es un chip de reloj muy rentable, se ha utilizado ampliamente en medidores eléctricos, medidores de agua, medidores de gas, teléfonos, máquinas de fax, instrumentos portátiles e instrumentos alimentados por batería y otras áreas de productos.

•
  Principales indicadores de rendimiento PCF8563:
  ★Puede usar batería de respaldo
  ★Amplio rango de voltaje 1,0 ~ 5,5 V
  ★Consumo de energía ultra bajo: 0.25uA típico
  ★Entrada/salida en serie a través del bus I2C
  ★Frecuencia de salida de reloj programable: 32.768KHz, Hz 1024, 32Hz, 1Hz.
  ★Cuatro funciones de alarma y temporizador
  ★Incluye circuito de reinicio, condensador de oscilador y circuito de detección de apagado
  ★Salida de interrupción de drenaje abierto
  Lectura y escritura de alta velocidad de 400KHZ

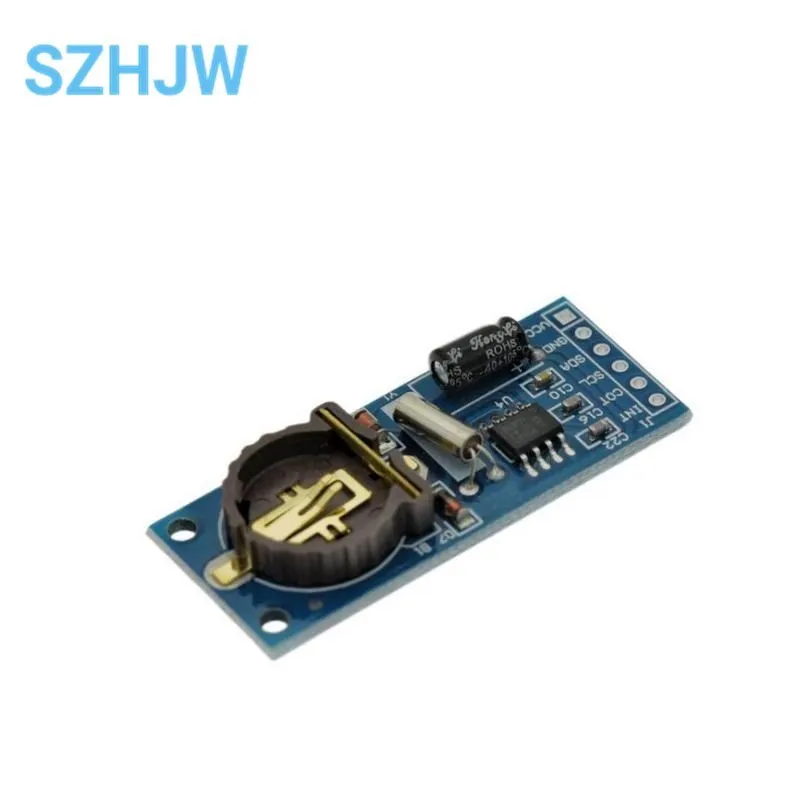

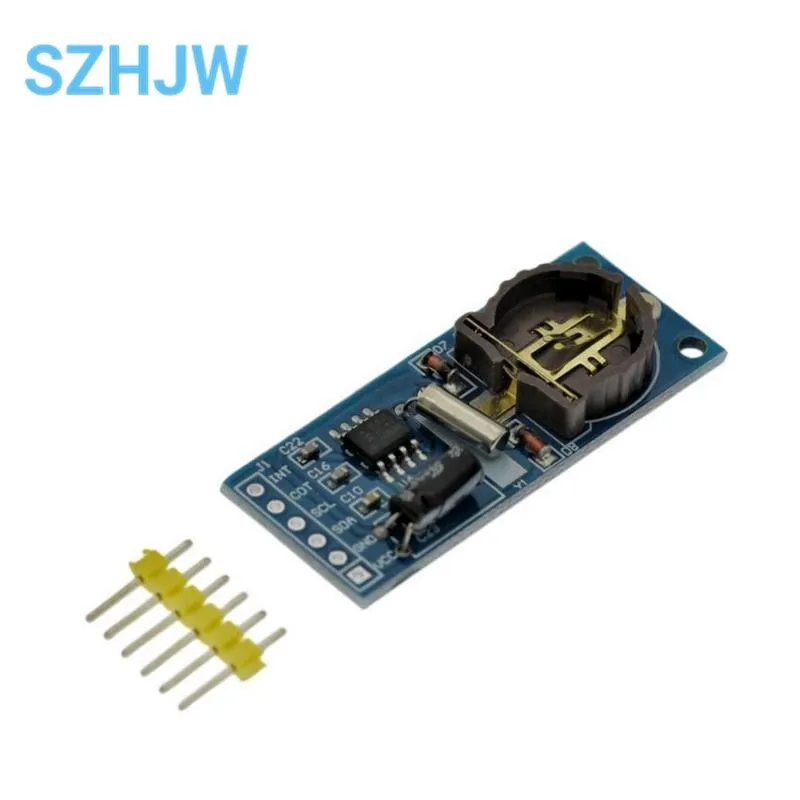

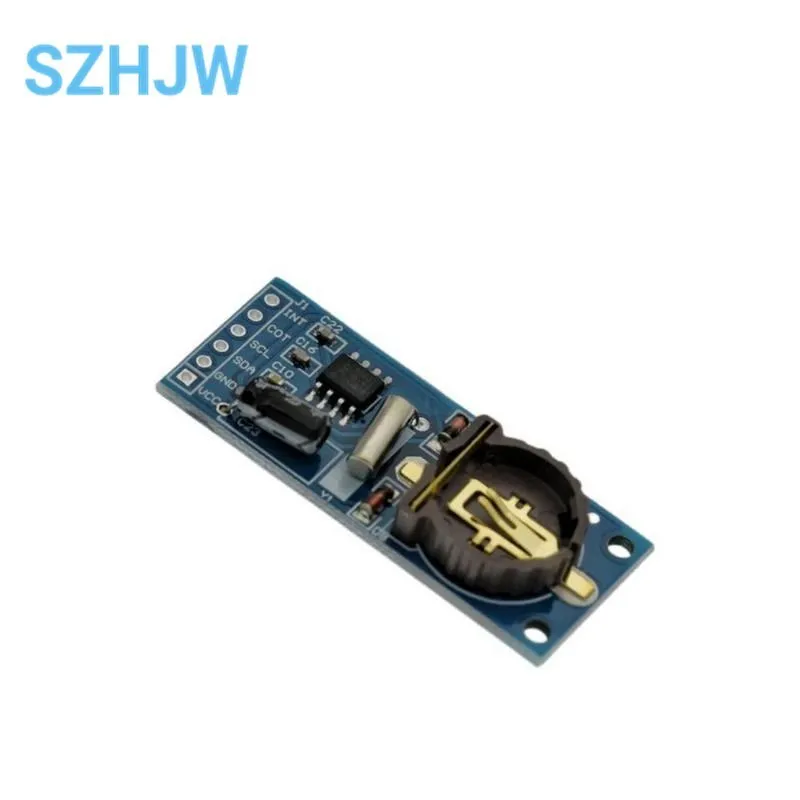

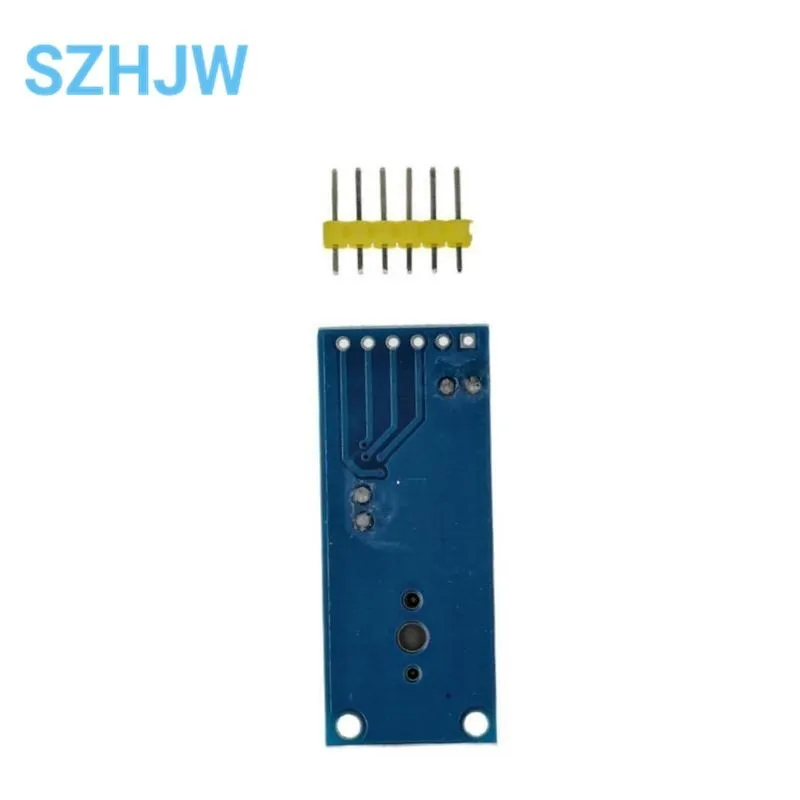

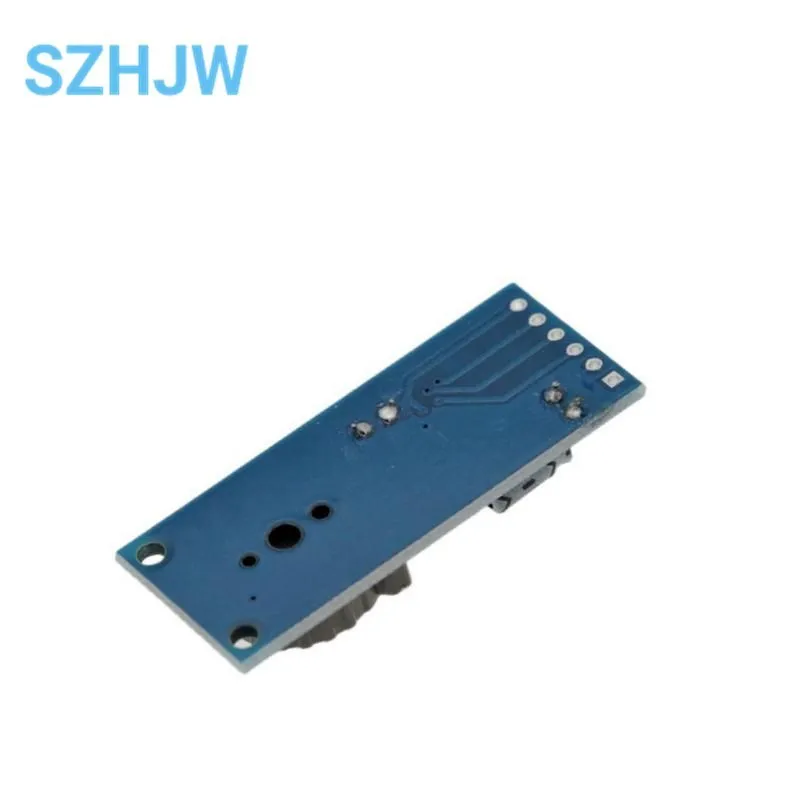

  Descripción de la interfaz del módulo

•
  Interfaz de instalación de la batería izquierda
  Preste atención a la dirección al instalar, instale de acuerdo con la dirección en la imagen
  Salida de interrupción INT derecha (generalmente no se usa)
  Salida de reloj COT (generalmente no utilizado)
  Interfaz de reloj SCL IIC conectada al puerto IO del microcontrolador
  Interfaz digital SDA IIC conectada al puerto IO del microcontrolador
  Módulo GND Suelo externo
  Interfaz de alimentación VCC Externa 3,3 V-5v
  Instrucciones de prueba

• Descargue el programa en la carpeta 51 en el archivo adjunto al microordenador STC89C52 de un solo chip (el programa es muy compatible y se puede utilizar en otros microordenadores de un solo chip con una ligera modificación). Después de encenderlo, abra el puerto serie para recibir la información del reloj.
