Color
Descripción

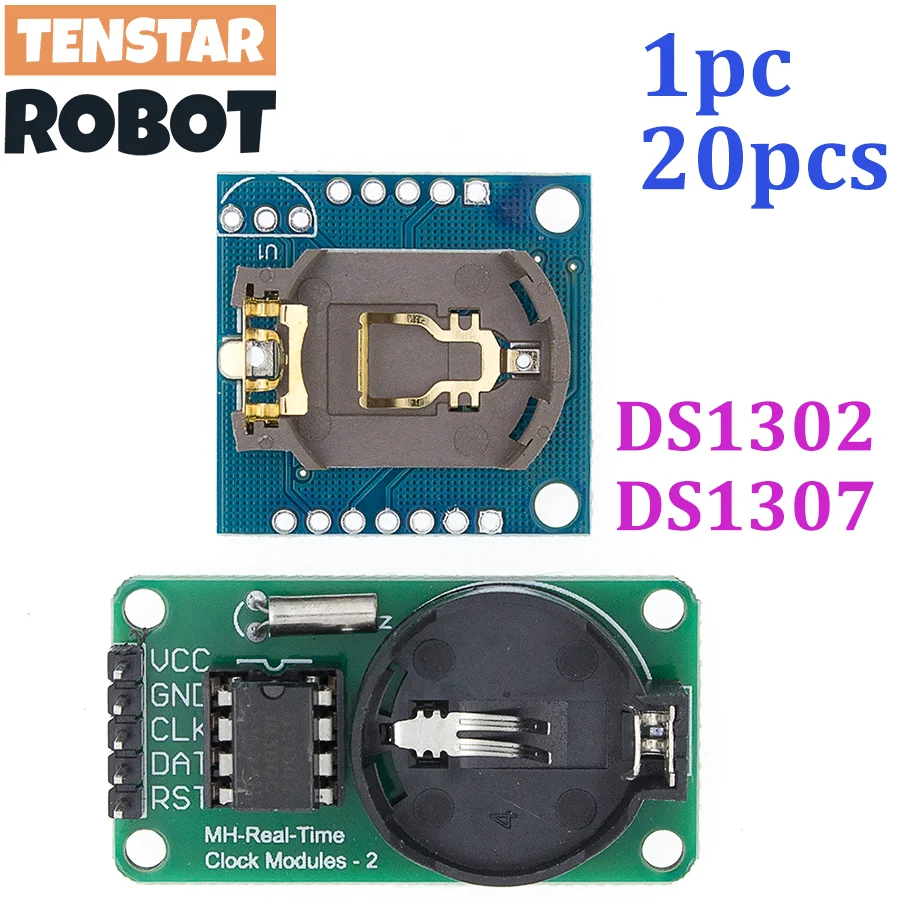

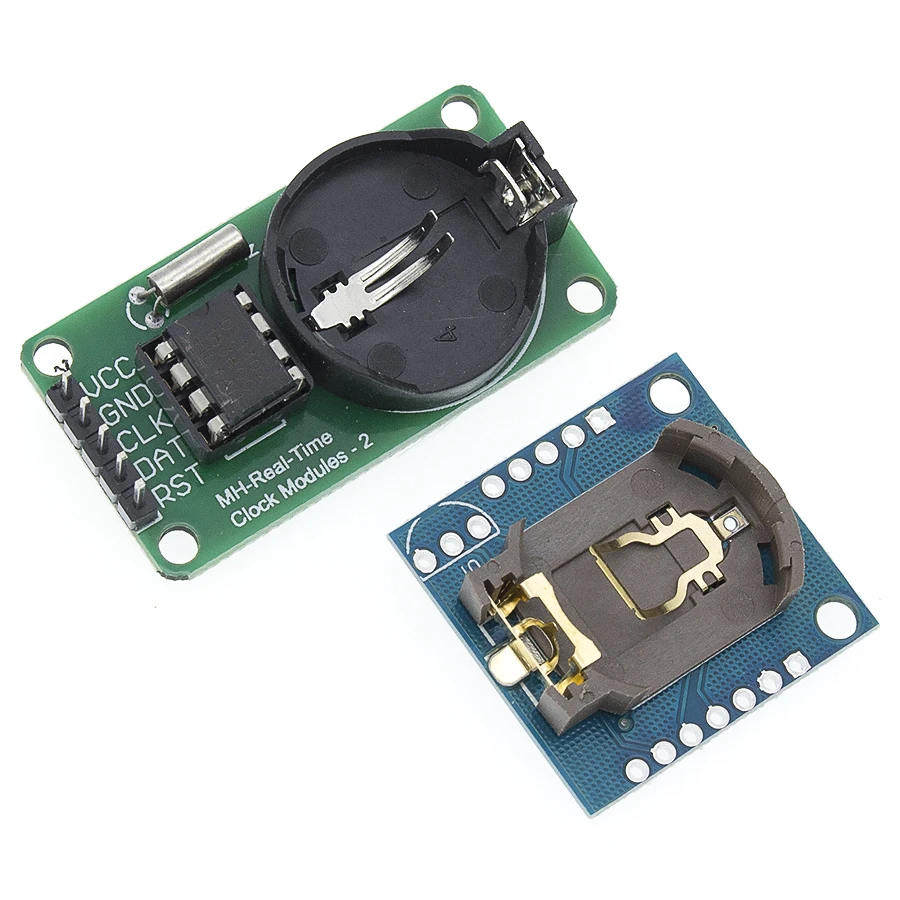

DS1302
Se introduce el chip de carga lenta del DS1302, que contiene un reloj/calendario en tiempo real y 31 bytes de RAM estática, a través de una interfaz serie simple.
para comunicarse con el microcontrolador.El circuito de reloj/calendario en tiempo real proporciona segundos, minutos, horas, días, semanas, meses y años de
La información, el número de días por mes y el año bisiesto ajustan automáticamente el número de días.El reloj se puede hacer por AM/PM o 12
decidió utilizar el formato de 24 horas.Entre el DS1302 y el microcontrolador puede usar simplemente el modo de comunicación en serie síncrona, utilizado
solo tres líneas de puerto: (1) RST Reset (2) líneas de datos de E/S (3) reloj serie SCLK.Reloj/RAM lee/escribe datos en un byte o hasta 31 bytes de carácter
establecer una forma de comunicación.DS1302 funciona de bajo consumo para mantener los datos y la información del reloj cuando la potencia es inferior a 1 mW
Reloj en tiempo real con el año 2100 para calcular los segundos, minutos, horas, días, semanas, meses, años, la capacidad y la capacidad de saltar.
ajuste del año
1.31 8 RAM de almacenamiento temporal de datos
2.El pin del puerto de E/S serie genera la menor cantidad de formas
3.Amplia gama de voltaje de funcionamiento 2.0 5,5 V
4.Corriente 2.0V, menos de 300nA
5. Lectura/escritura de reloj o transmisión de datos RAM cuando hay dos modos de transferencia de conjuntos de caracteres de un solo byte y de varios bytes
Paquete DIP de 6,8 pines o conjunto de paquete SOIC opcional de 8 pines según la superficie
7.interfaz simple de 3 hilos
8.Vcc=5V y compatible con TTL
9.Rango de temperatura industrial opcional -40 a +85
10. Tubo de alimentación dual para la alimentación principal y la fuente de alimentación de respaldo

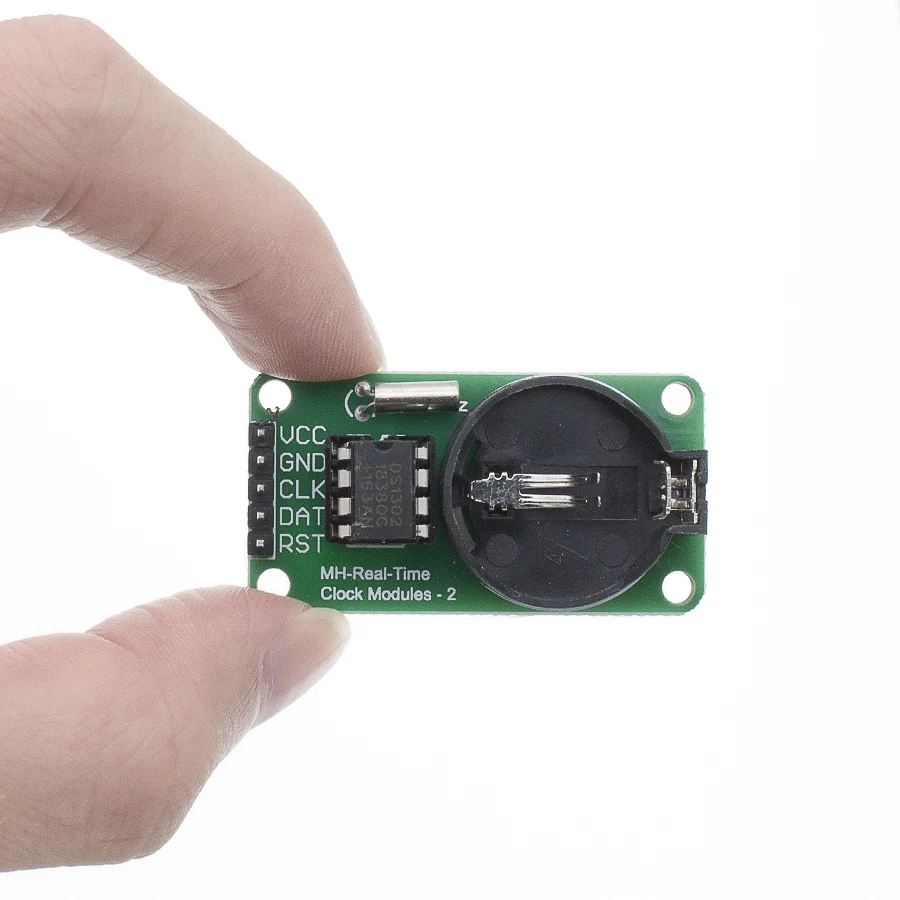

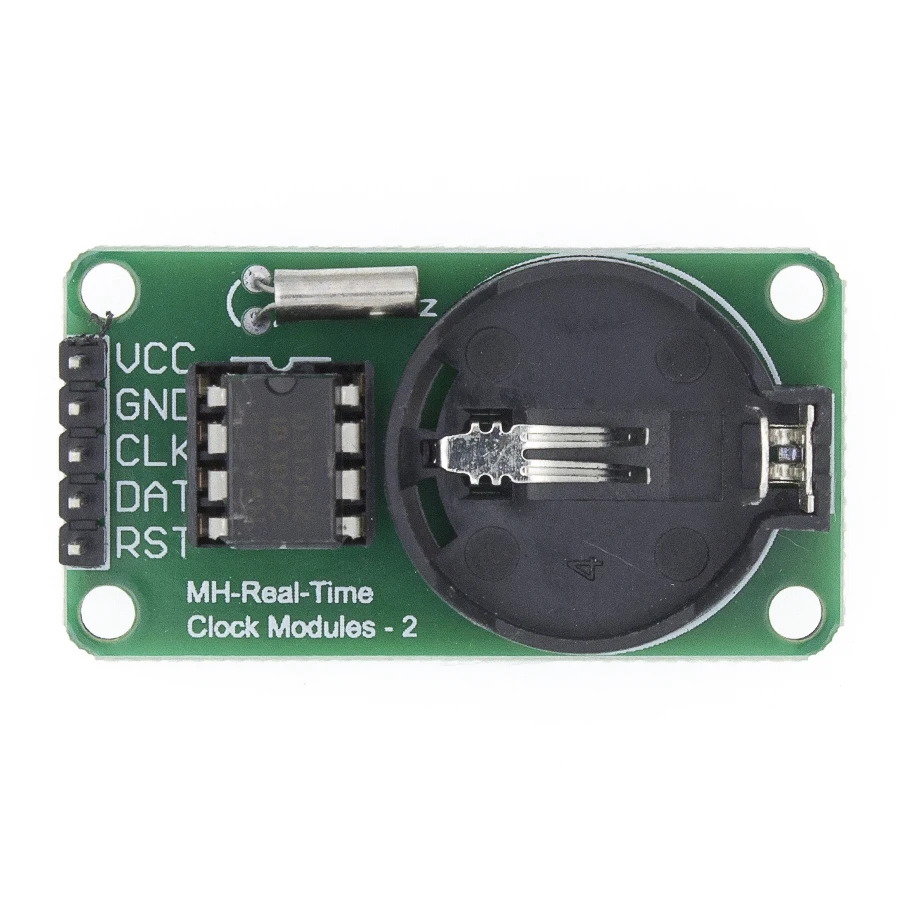

PCB un solo panel, tamaño: 42 mm * 24 mm * 12 mm (máx.)
Color: verde (como muestra la imagen)
con 4 agujeros, aproximadamente 3,1 mm de diámetro
Batería de repuesto genuina para la esfera celestial CR2032, voltaje 3V, corriente de 260mAh, baterías no recargables.
Cristal de 32,768 KHz, capacitancia correspondiente de 6 pF, tamaño 2 * 6 mm
DS1302 hizo un chip DIP grande de 8 pines, un chip y un bloque IC debajo para facilitar el reemplazo y conectar el chip
El módulo de voltaje de funcionamiento compatible con microcontroladores de 3,3 V/5 V, 5 V y 3,3 V se pueden conectar con
Temperatura de funcionamiento: 0-- 70
Cableado (para proporcionar el programa, por ejemplo, puede tomar cualquier puerto IO, el puerto definido en el programa se puede modificar):
VCC → +5 V/3,3 V
GND → GND
CLK → P02
DAT → P01
RST → P00
1.VCC y GND no deben invertirse, o quemará el chip
El puerto MCU P0 2,51 requiere un pull-up; si su resistencia pull-up de un solo chip no está conectada, puede llevar el cable de datos al otro
DS1307

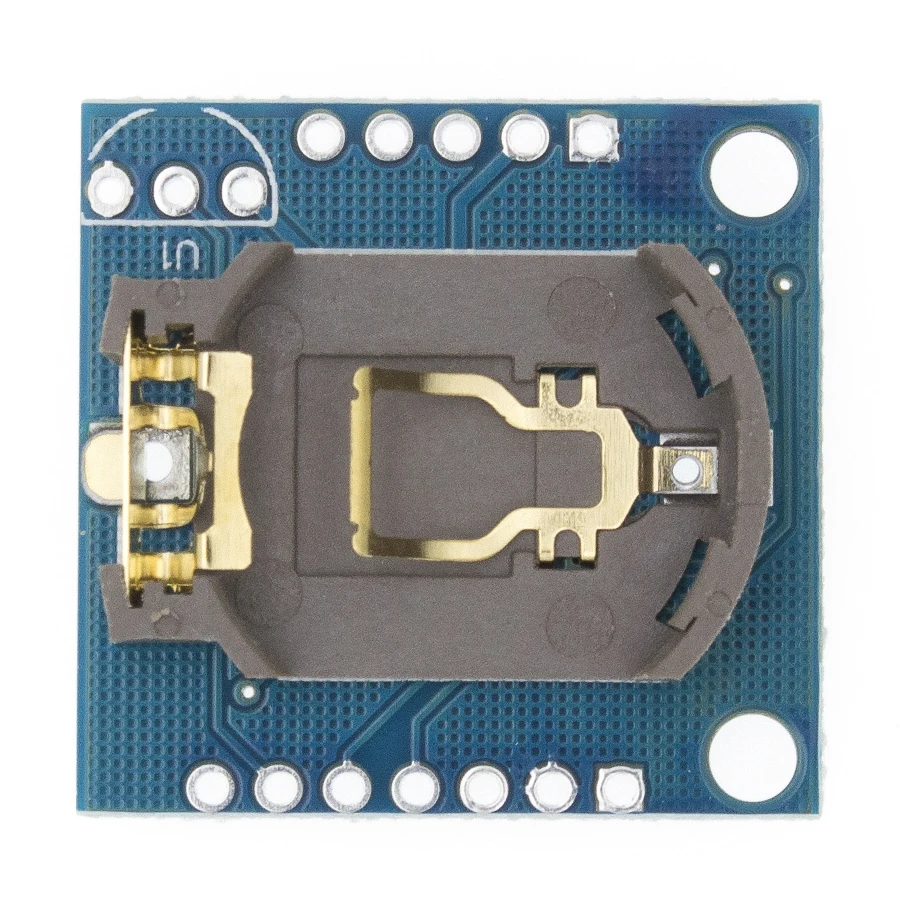

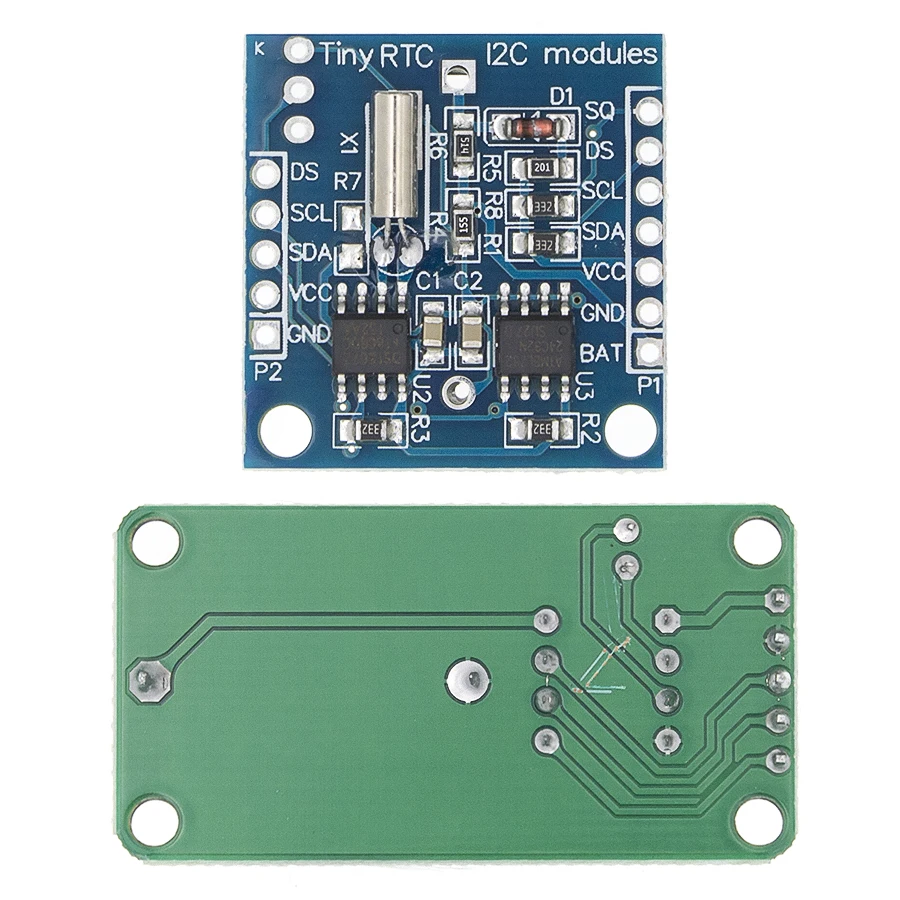

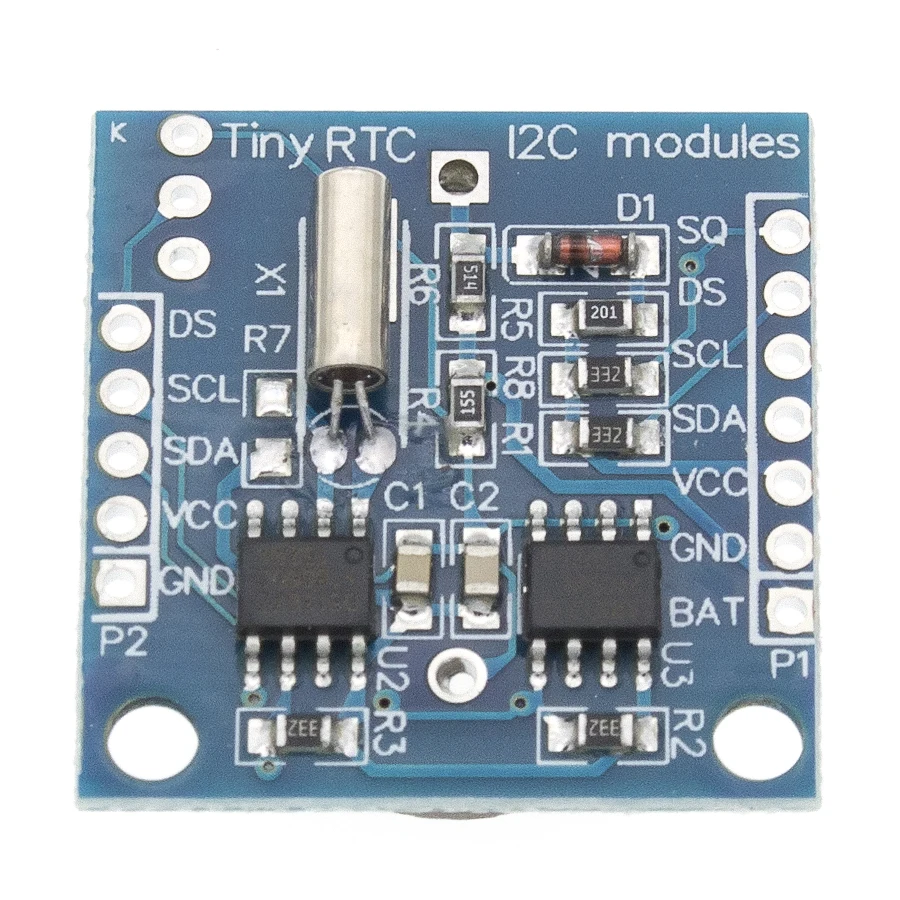

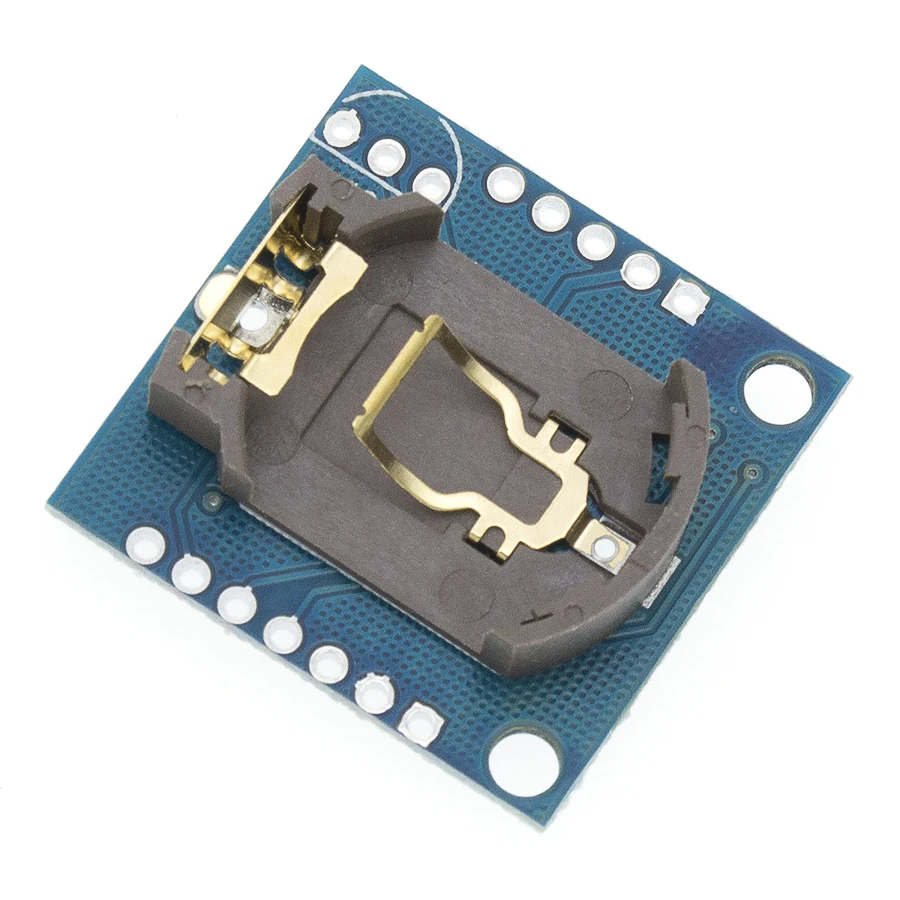

- Este es el reloj de tiempo real DS1307 desarrollado por uno de nuestros diseñadores Waiman.El módulo viene completamente ensamblado y preprogramado con la hora actual (ok, por lo que es nuestra hora actual-MST).Se accede al DS1307 a través del protocolo I2C.interfaz I2C de dos cablesHora: Minutos: Segundos AM/PMDía mes, fecha añoTamaño: 28x25x10mmcompensación del año bisiestocalendario preciso al año 2100Pin de salida de 1 Hz56 bytes de memoria no volátil disponible para el usuario
