Descripción

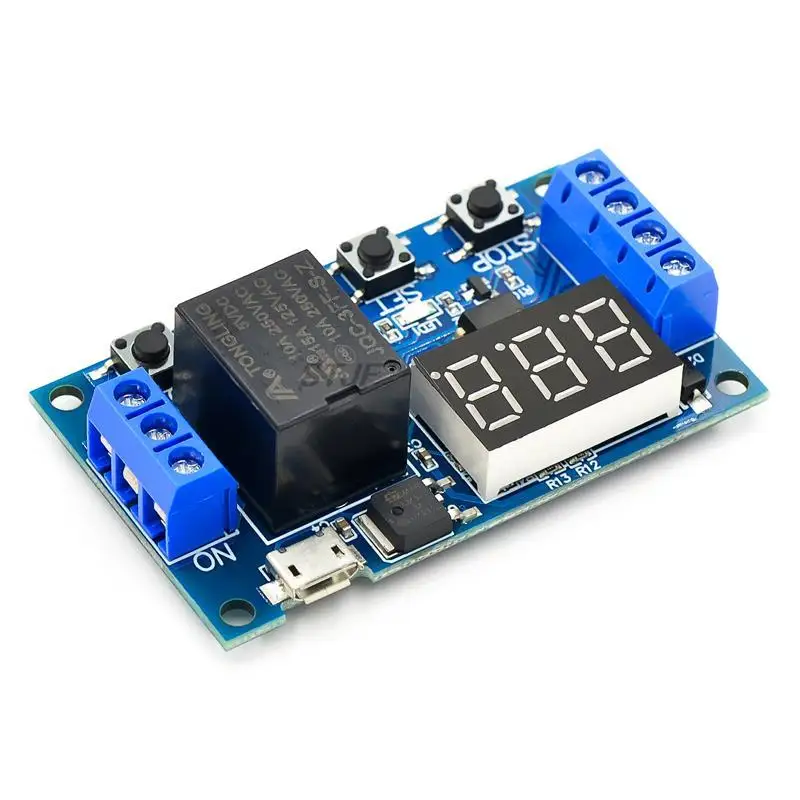

Módulo de relé unidireccional, corte de energía con retardo de tiempo, interruptor de circuito del temporizador del ciclo de retardo del gatillo.
0,1 segundos (min) ~999 min (máx.) sintonizable continuamente
Este producto es simple y fácil de usar, potente, pero hagan que los compradores vean en detalle las instrucciones de funcionamiento de este producto, productos muy prácticos.
Aspectos destacados del módulo:

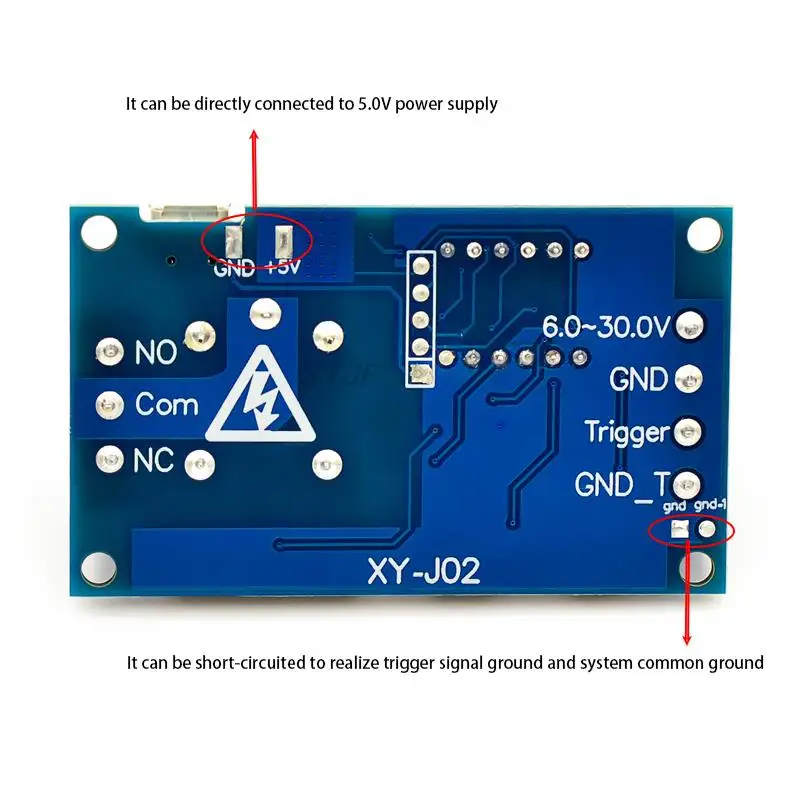

1. La fuente de alimentación de amplio voltaje (6 ~ 30 V) admite fuente de alimentación micro USB de 5,0 V, lo cual es muy cómodo de usar.
2. La interfaz es clara y simple, potente, fácil de entender y casi satisface todas sus necesidades.

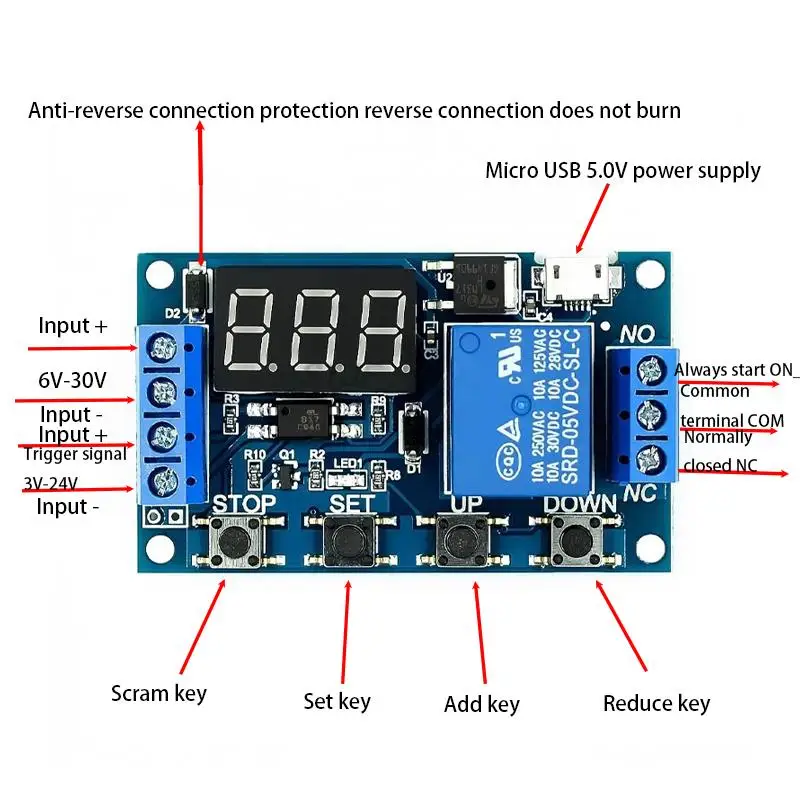

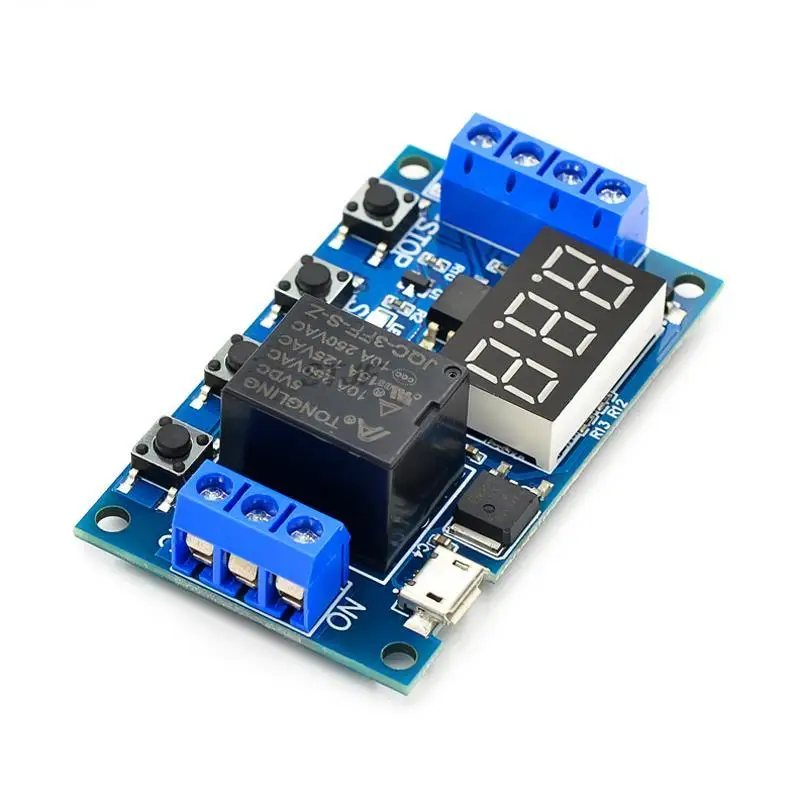

3., hay una función de parada de emergencia con un botón (tecla STOP), con protección de conexión inversa, conexión inversa sin quemarse.
4. Aumente el modo de suspensión y permita al operador apagar la pantalla automáticamente después de 5 minutos sin ninguna operación.
5., puedes configurar diferentes parámetros de OP, CL y LOP, que son independientes entre sí.
6. Todos los parámetros establecidos ahorran energía automáticamente.
Modelo de trabajo:
Después de activar la señal P1: el relé provocará el tiempo OP y luego se desconectará; en el tiempo OP, se realizan las siguientes operaciones.
P1.1: señal re - disparador no válido
P1.2: la señal vuelve a activar la hora
P1.3: la señal se activa nuevamente, el relé se desconecta y el temporizador se detiene.
P-2: para activar la señal, el relé desconecta el tiempo CL, el relé conduce el tiempo OP y, una vez completado el temporizador, el relé se desconecta.
P3.1: después de activar la señal de disparo, el relé abre el tiempo de OP, el relé desconecta el tiempo CL y luego hace circular la acción anterior, el relé vuelve a dar la señal, el relé se desconecta y se detiene la sincronización;se pueden configurar los tiempos de ciclo (LOP);
P3.2: después del encendido, no es necesario activar la señal, el relé puede conducir el tiempo OP, el relé desconecta el tiempo CL, hace circular las acciones anteriores y se puede configurar el número de ciclos (LOP).
P-4: si la señal tiene una señal de disparo, el tiempo es cero, el relé se mantiene abierto; cuando la señal desaparece, el relé se rompe después del tiempo OP; durante el tiempo, la señal se repite y el tiempo es cero;
Parámetros del producto:

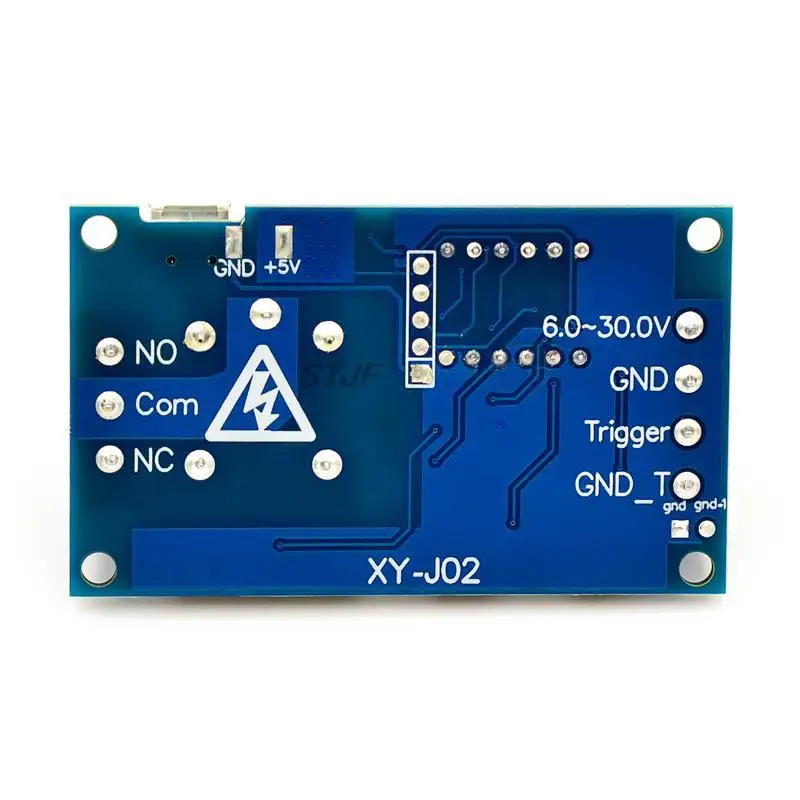

1: voltaje de funcionamiento: 6--30 V admite fuente de alimentación micro USB 5,0 V.
2: fuente de señal de disparo: la señal de disparo de alto nivel (3,0 V - 24 V) no mejora la capacidad antiinterferencias del sistema con el sistema.
3: capacidad de salida: equipo que puede controlar CC 30 V 5 A o menos de 220 V 5 A.
4: corriente estática: 20 mA corriente de trabajo: 50 mA

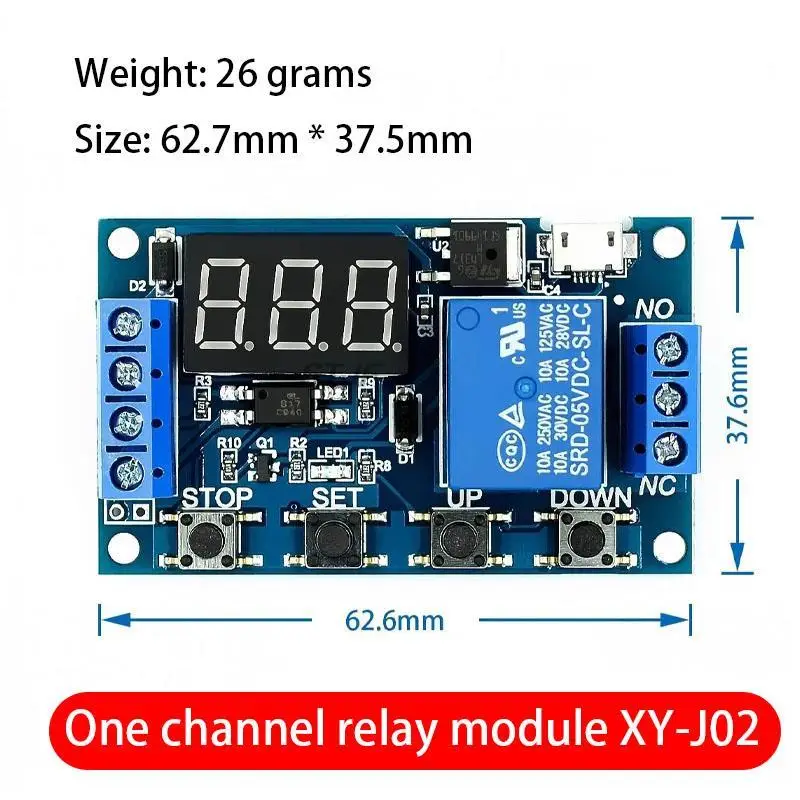

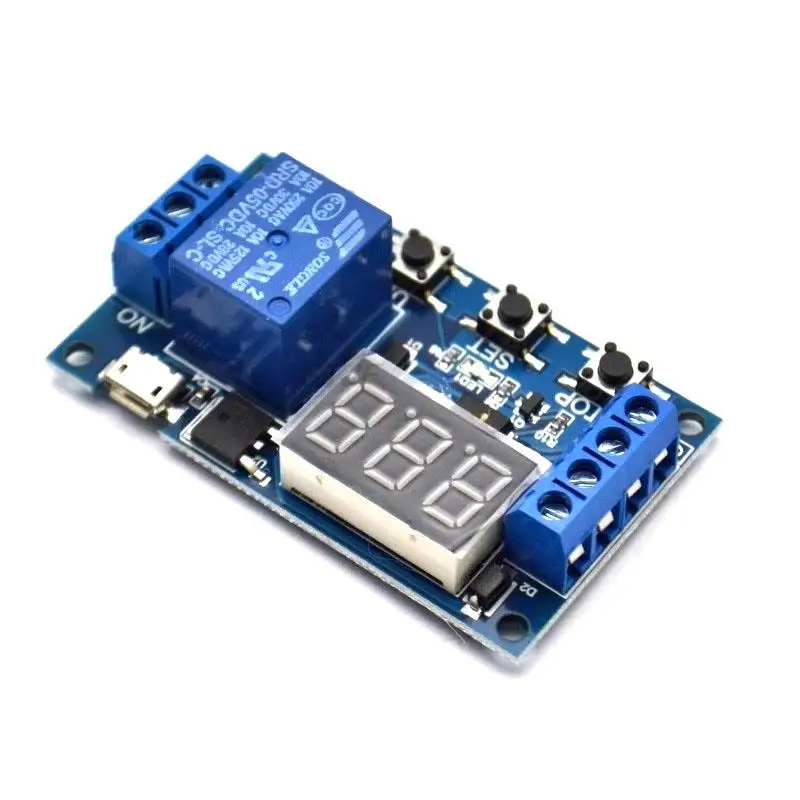

5: vida útil: superior a 100 mil veces; temperatura de trabajo: -40 - 85 C; Tamaño: 6,2*3,8*1,7 cm
6: con aislamiento de optoacoplador, mejora la capacidad antiinterferencias, placas de circuito de grado industrial, establece parámetros después de un corte de energía para siempre.
Memoria.
Atención especial: la salida del relé es un contacto pasivo, una salida descargada, para controlar el papel de encendido y apagado de un circuito.
Rango de tiempo
0,1 segundos (min) ~999 min (máx.) sintonizable continuamente
Cómo elegir el rango de tiempo:
Después de configurar los valores de parámetros en la interfaz de selección de modo, seleccione el rango de tiempo presionando brevemente la tecla STOP.
XXX.punto decimal en bit, rango de tiempo: 1 segundo ~ 999 seg.
Punto decimal XX.X en diez lugares, rango de tiempo: 0,1 segundos ~ 99,9 segundos.
X.X.X.el punto decimal es brillante.El rango de tiempo es de 1 minuto ~ 999 minutos.
Por ejemplo, si desea configurar OP en 3,2 segundos, mueva el punto decimal a diez bits y el tubo digital mostrará 3.2.
Descripción del parámetro: plazo de entrega OP, tiempo de desconexión CL, número de ciclo LOP (1 a 999 veces, "---" representa ciclo infinito).
Estos parámetros son independientes entre sí, pero cada patrón comparte estos parámetros, por ejemplo, en el P1.1 configuración del tiempo de aprobación OP es de 5 segundos, el usuario quiere cambiar al P1.Modo 2, luego el OP será de 5 segundos cuando los parámetros correspondientes se establezcan en el P1.2;
En la interfaz principal (pantalla 000), presione brevemente el botón SET para mostrar OP (CL, LOP) y la hora correspondiente XXX;
Si solo hay OP (por ejemplo, el modo P1.1, P1.2, P1.3) en el patrón, entonces la tecla SET corta solo mostrará OP y la hora correspondiente.
Si hay OP, CL y LOP (por ejemplo, modo P3.1, P3.2) en el patrón, presionar brevemente la tecla SET mostrará OP y la hora correspondiente, CL y la hora correspondiente, LOP y los tiempos correspondientes;
Después de configurar el modo, puede ver fácilmente los parámetros establecidos en el modo actual presionando brevemente la tecla SET en la interfaz principal, lo cual es muy conveniente.
Cómo configurar parámetros
1. Primero, determine el modo de funcionamiento del relé.
2.De acuerdo con el modo de trabajo del relé, cuando la interfaz principal está en la interfaz principal, parpadeará el modo de trabajo actual (el P1 predeterminado).1 modo) y luego ingrese a la interfaz principal, y "mantenga presionada la tecla SET" en la interfaz de selección de modo después de 2 segundos, y seleccione el modo a configurar presionando brevemente las teclas ARRIBA y ABAJO (P1.1~P-4).
3.después de seleccionar el modo a configurar (por ejemplo, P3.2) configure los parámetros correspondientes con la tecla SET, los parámetros que se configurar parpadearán (tiempo de conducción de OP, tiempo de interrupción de CL, tiempos de ciclo de LOP ("-" para ciclo infinito)), ajuste los valores de los parámetros a través de ARRIBA, ABAJO, admite pulsación larga (aumento o disminución rápido) y pulsación corta (agregar o reducir 1 unidad);establezca un buen valor de parámetro, presionando brevemente la tecla STOP para seleccionar la posición del punto decimal, seleccione el rango de tiempo (el tiempo correspondiente 0.1 segundo ~999 minutos);Presione brevemente la tecla SET, configure el siguiente parámetro del modo actual, el proceso es el mismo.
4. Configure los parámetros del modo seleccionado, después de presionar prolongadamente la tecla SET durante 2 segundos para aflojar, el patrón de configuración actual parpadeará y luego volverá a la interfaz principal, configurando los parámetros correctamente, ¡muy simple!
Interfaz principal: el relé no funciona muestra el estado "000" (sin punto decimal), estado de funcionamiento del relé con punto decimal, ¡muy claro!
Interfaz de selección de modo: mantenga presionada la tecla SET para ingresar, después de configurar, presione prolongadamente el botón SET para salir, regrese a la interfaz principal, ¡muy simple!
Extensión de la función de la tecla STOP:
Modo habilitado para relé:
1.ON: conducción de OP
2.APAGADO: está prohibido encender el relé y está siempre cerrado.
En la interfaz principal, presione el botón STOP para lograr el cambio entre ON y OFF.El estado actual parpadeará y luego volverá a la interfaz principal.(Esta función es la función de parada de emergencia, una tecla desconecta el relé cerrado).
Patrón de sueño:
1.Modo de suspensión C-L: cinco minutos, sin operación, pantalla de cierre automático del tubo digital, funcionamiento normal del programa;
2.Modo normal O-d: el tubo digital siempre se abre y muestra.
Presione el botón STOP durante 2 segundos para aflojarlo y lograr el cambio entre el estado C-L y O-d. El estado actual parpadeará y volverá a la interfaz principal.
