Descripción

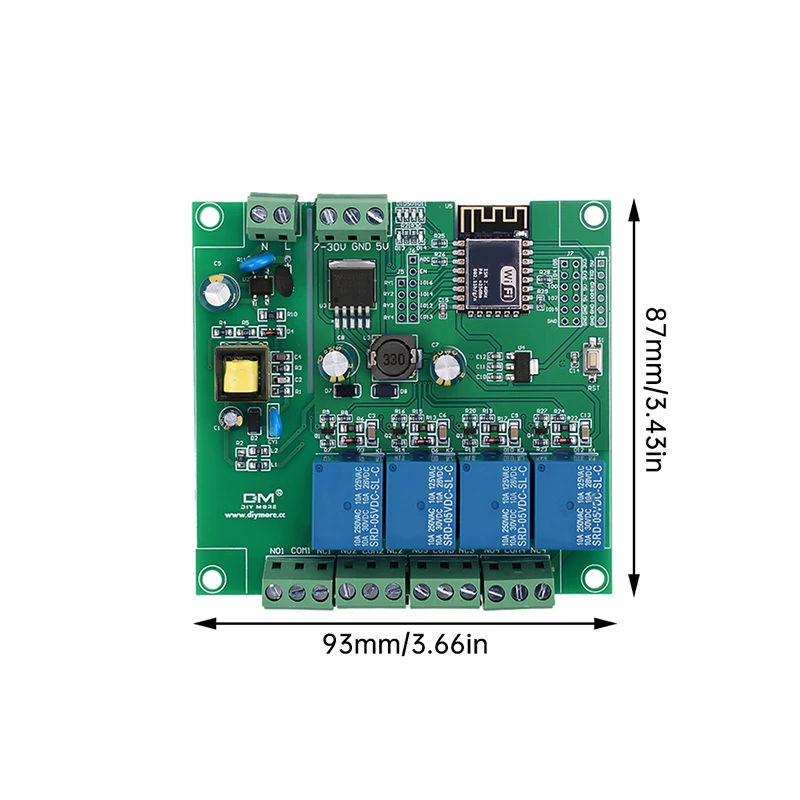

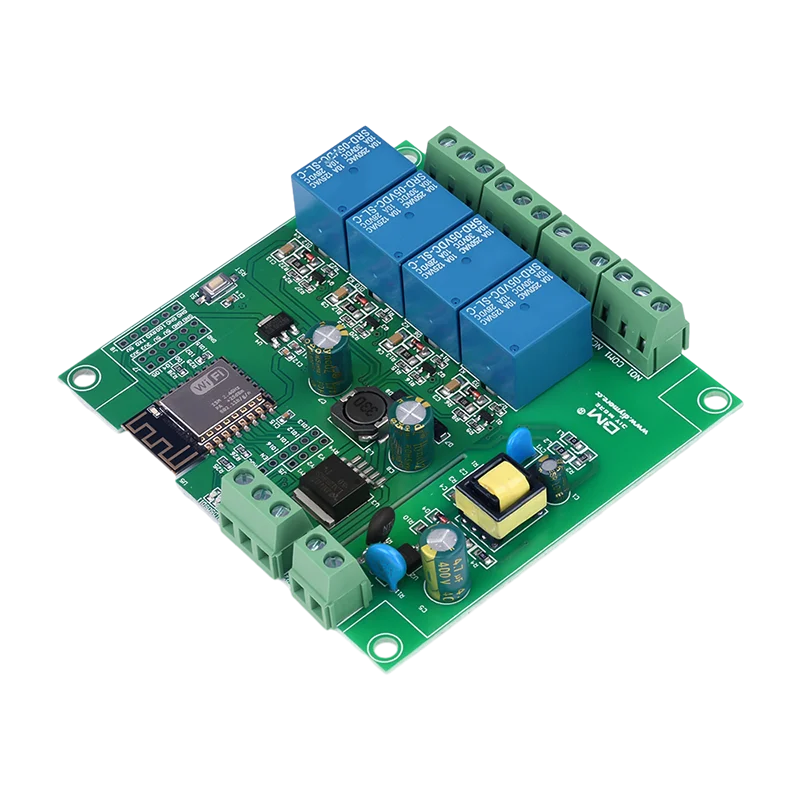

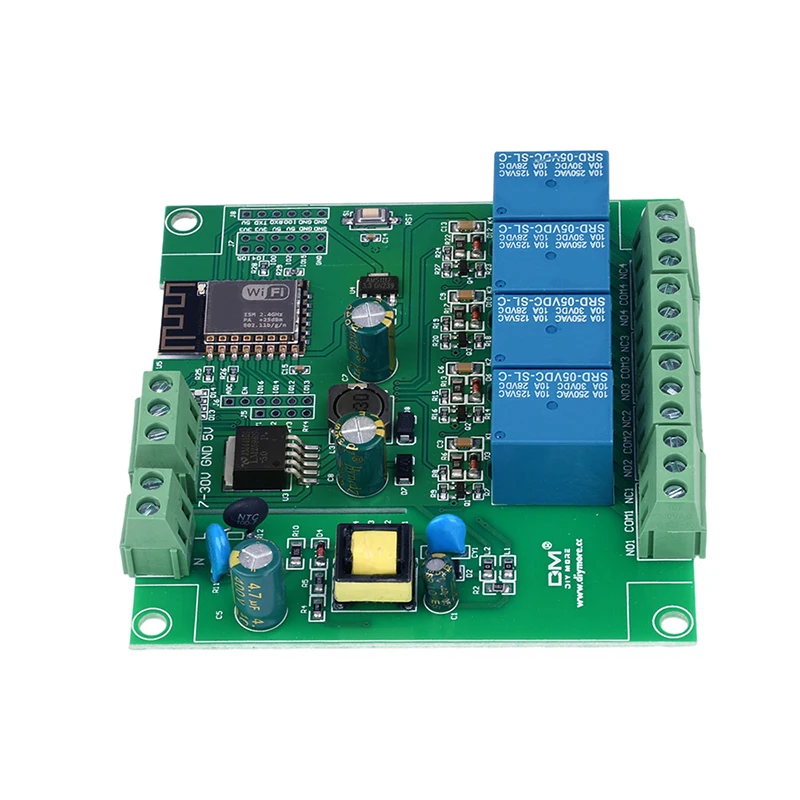

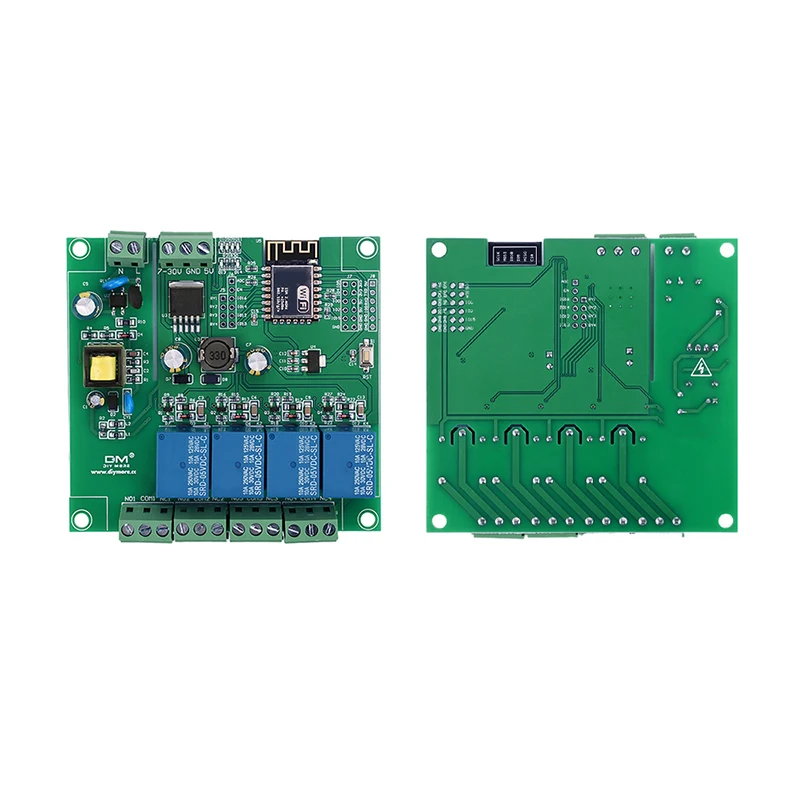

Características del producto:

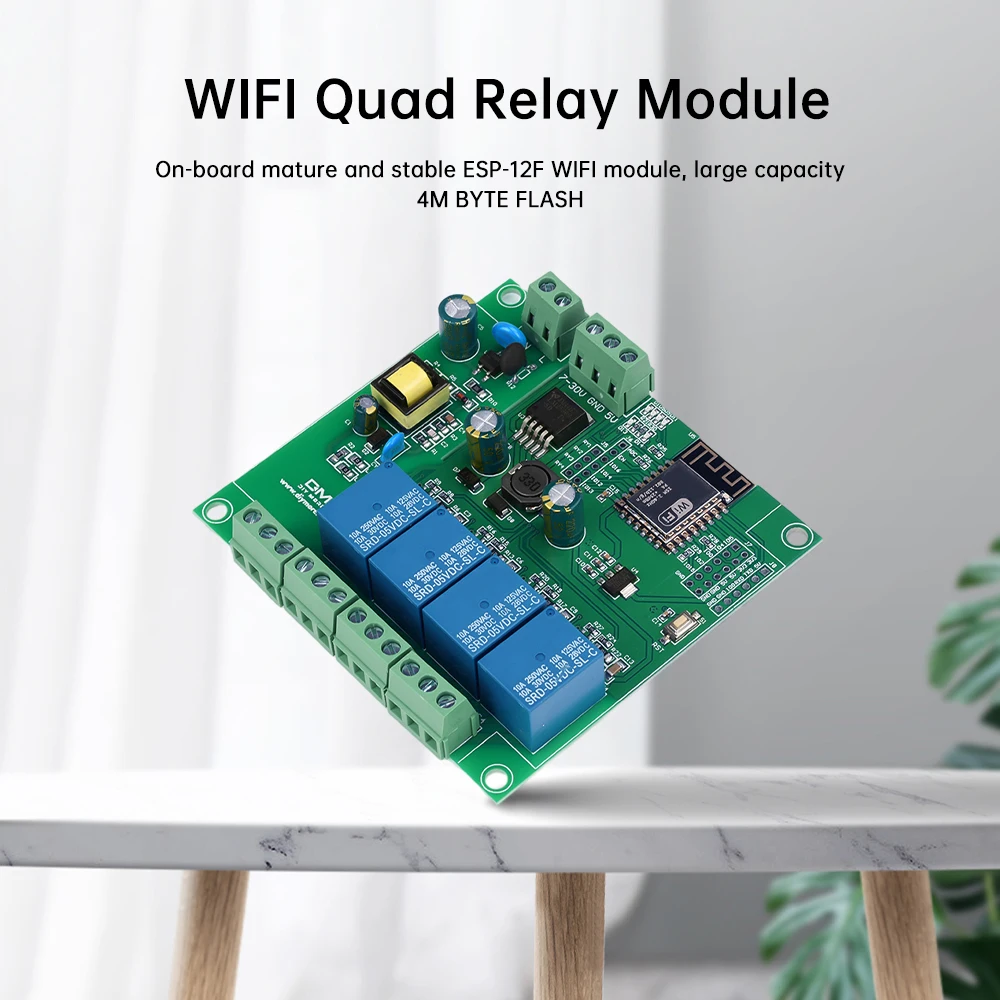

1.Módulo WIFI ESP-12F maduro y estable integrado, con una gran capacidad de 4M BYTE FLASH;
2.Todos los puertos de E/S y los puertos de descarga del programa UART del módulo WIFI se exportan para un fácil desarrollo secundario;
3.Módulo de alimentación conmutada AC-DC integrado, compatible con el modo de fuente de alimentación AC90-250V/DC7-30V/5V;
4.Botón de reinicio RST del módulo WIFI integrado;

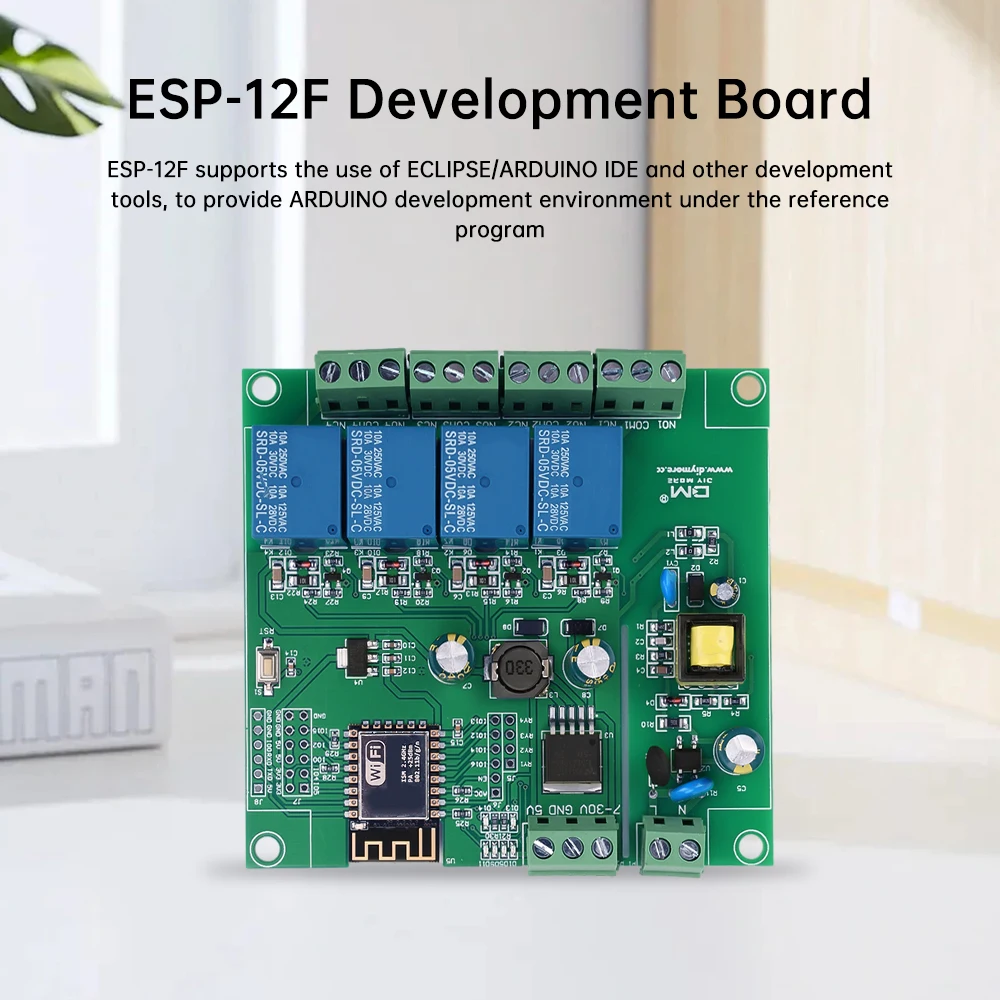

ESP-12F admite el uso de herramientas de desarrollo como ECLIPSE/ARDUINO IDE y proporciona apertura ARDUINO
Desarrollar programas de referencia en el entorno;
6.Relé integrado de 4 canales de 5 V, señales de interruptor de salida, adecuado para controlar cargas con voltajes de funcionamiento inferiores a AC250V/Dc30V;

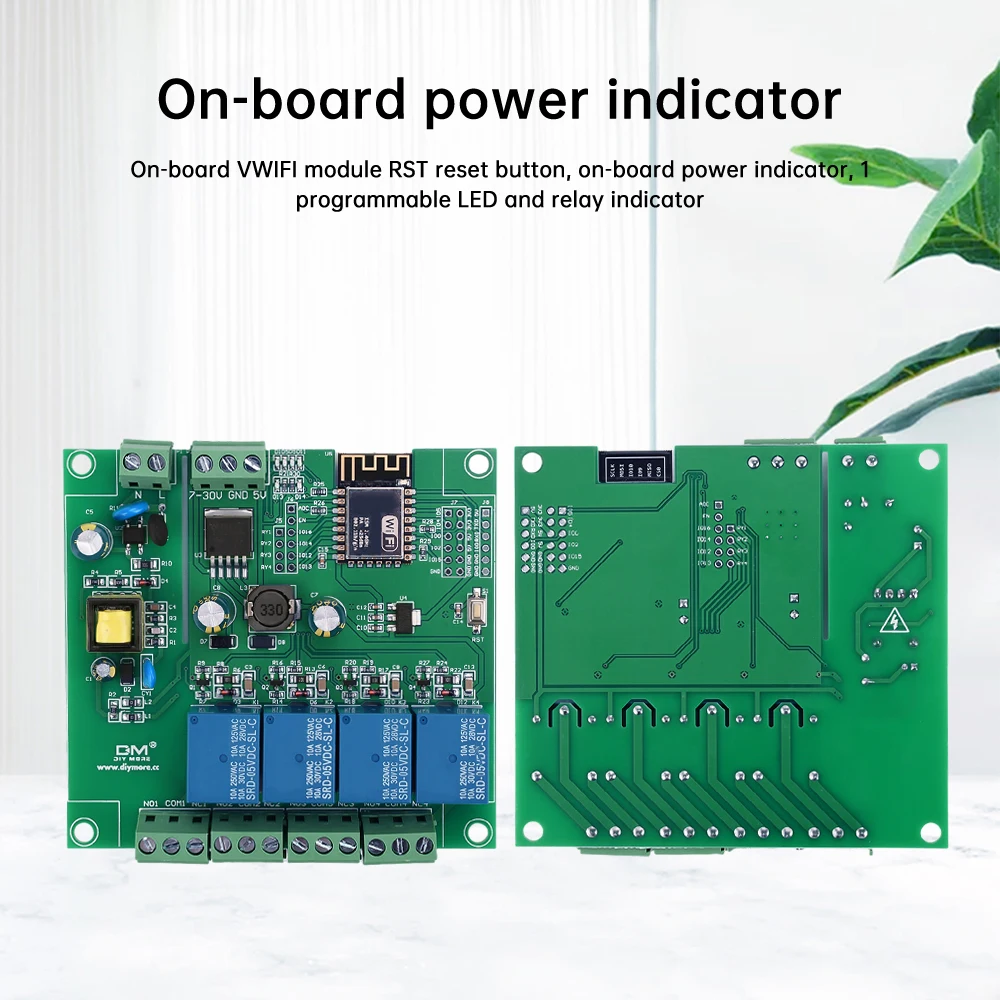

7.Luz indicadora de alimentación integrada, 1 LED programable y luz indicadora de relé.
Descripción de la interfaz
Quemar la boca:
Los GND, RX, TX y 5V de ESP8266 están conectados respectivamente a GND, TX y RX del módulo serie TTL externo,
5V, al descargar, IO0 debe estar conectado a GND.Una vez completada la descarga, desconecte la conexión entre IO0 y GND;
Terminal de salida de relé:
NC: extremo normalmente cerrado, en cortocircuito a COM antes del cierre del relé, suspendido después del cierre;
COM: Final público;
NO: Arranque constante, el relé se suspende antes de cerrar y se cortocircuita a COM después del cierre.

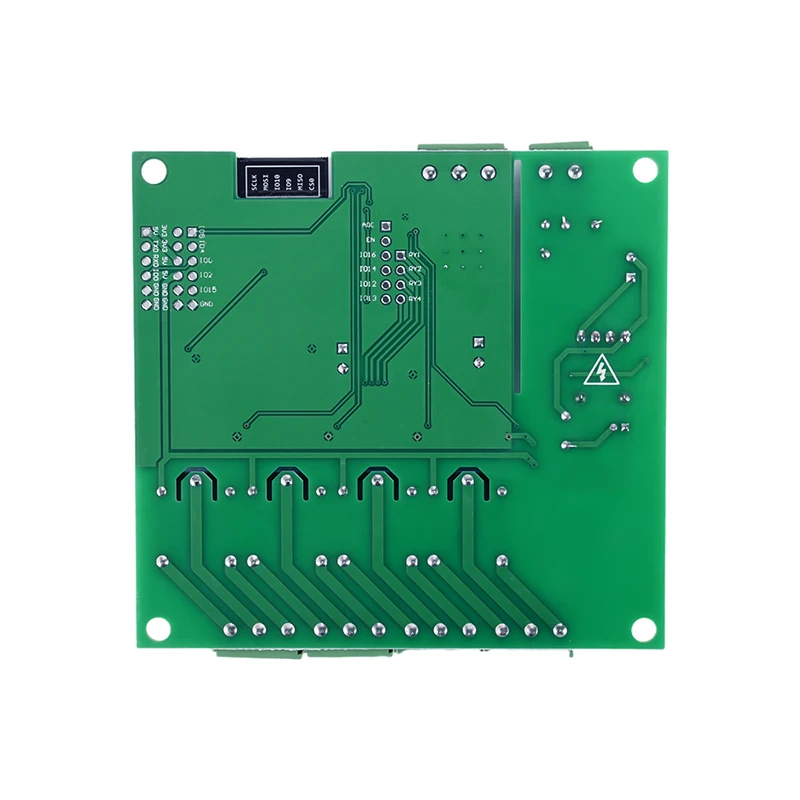

Introducción a los puertos de exportación GPIO
Configuración del entorno de desarrollo ARDUINO
ESP8266 admite herramientas de desarrollo como ECLIPSE/ARDUINOIDE, pero el uso de ARDUINO requiere soporte relativo
Simple, aquí está el método para configurar el entorno de desarrollo ARDUINO:
1.Instale ARDUINO IDE 1.8.9 o la última versión;
2.Abra ARDUINO IDE, haga clic en "archivo" en la barra de menú: "Preferencias", ingrese "Preferencias" y luego vaya al sitio web "Gerente de placa de desarrollo adicional"
Haga clic en 'Agregar URL' en la sección 'Dirección':
http://arduino.esp8266.com/stable/package_esp8266com_index.json ,
3.Haga clic en "Herramientas" - "Placa de desarrollo" - "Gerente de placa de desarrollo" en la barra de menú y luego busque "ESP8266" para instalar ARDUINO
ESP8266 admite el paquete 2.5.2 o la última versión
Nota: Debido a que la URL de descarga es del extranjero, la velocidad de acceso es relativamente lenta y puede haber errores de descarga.Espere a que la red mejore
Inténtalo unas cuantas veces más en esta situación.
Descarga del programa
1.Utilice tapas de puente/cables DuPont para conectar los pines IO0 y GND y prepare un módulo de puerto serie TTL (como FT232) para conectarlo a la computadora.
USB, el método de conexión entre el módulo serie y la placa de desarrollo es el siguiente:
2.Haga clic en las herramientas en la barra de menú - Placa de desarrollo y seleccione ESPINO (MODULO ESP-12) como placa de desarrollo
3.Abra el programa que desea descargar, haga clic en "Herramientas" en la barra de menú, seleccione "Puerto" y elija el número de puerto correcto

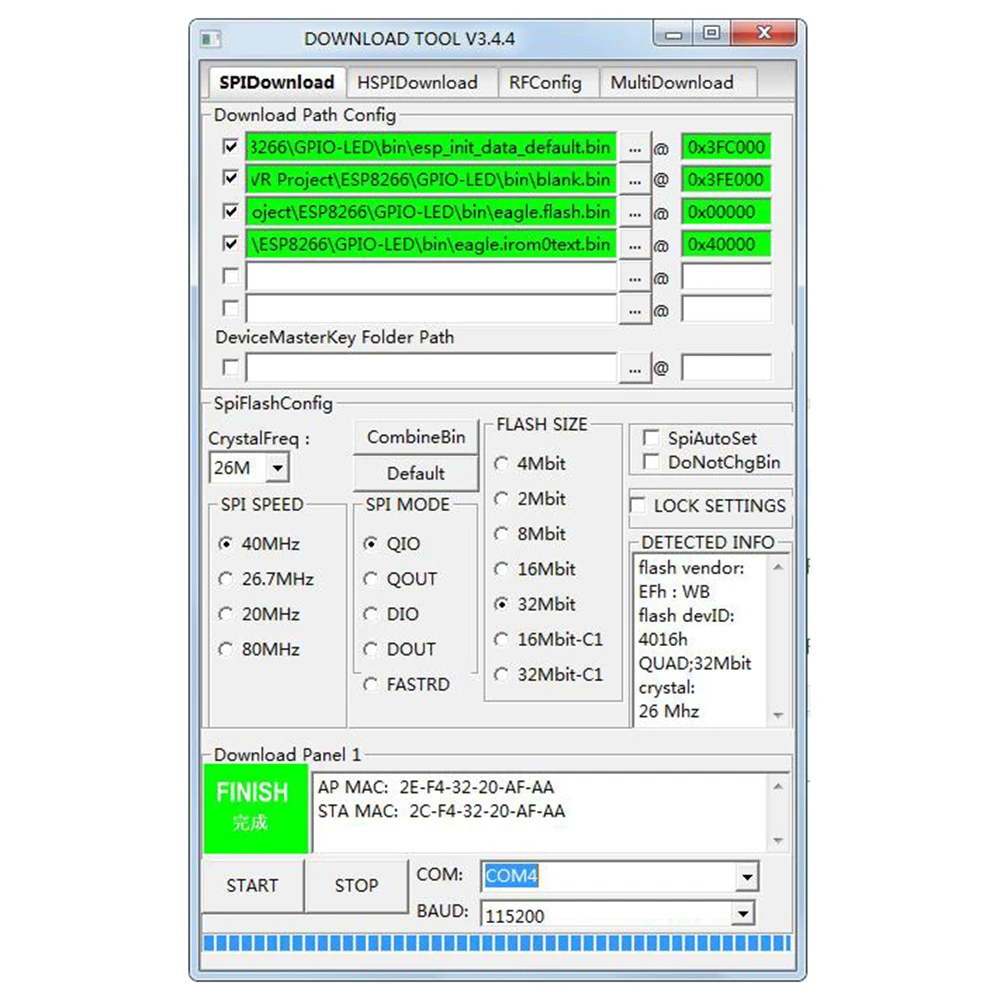

4.Después de hacer clic en "Cargar", el programa se compilará y descargará automáticamente en la placa de desarrollo, de la siguiente manera:
5.Finalmente, desconecte la conexión entre IO0 y GND, y la placa de desarrollo podrá encenderse nuevamente o presione el botón de reinicio para ejecutar el programa.
Lista de productos:
1X módulo de relé
