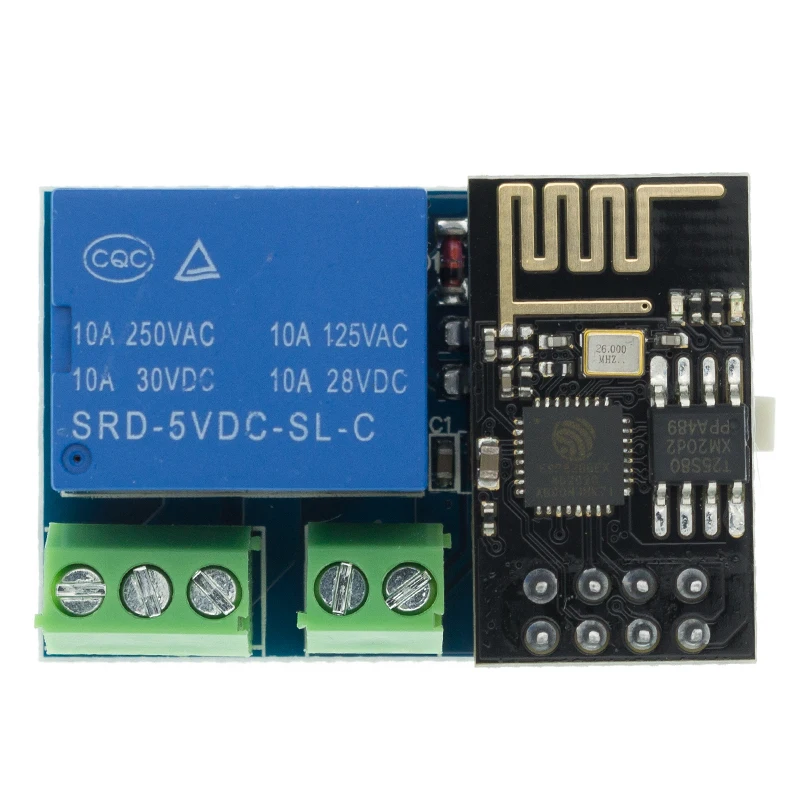

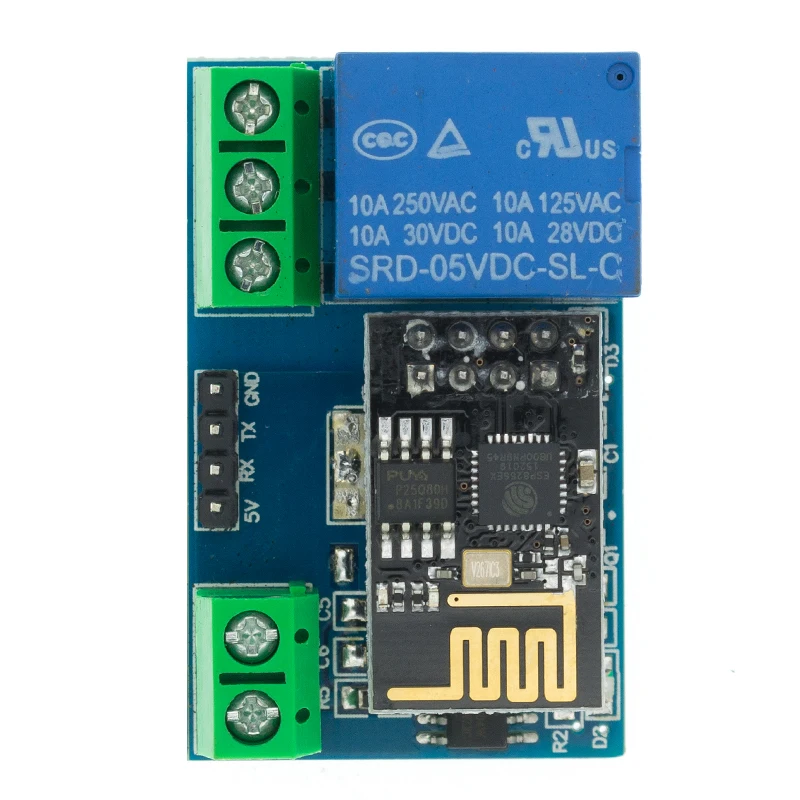

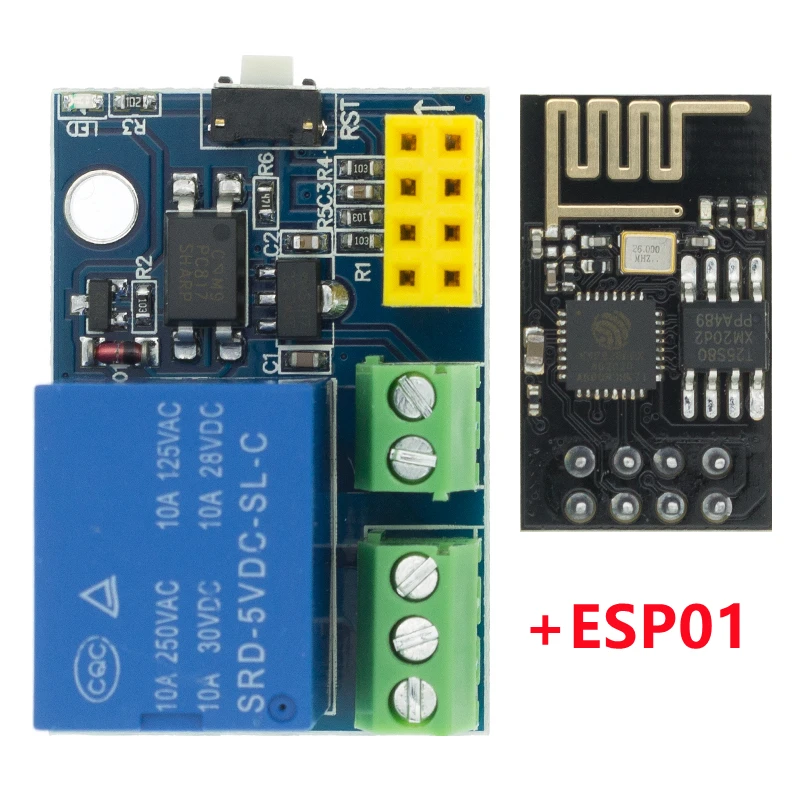

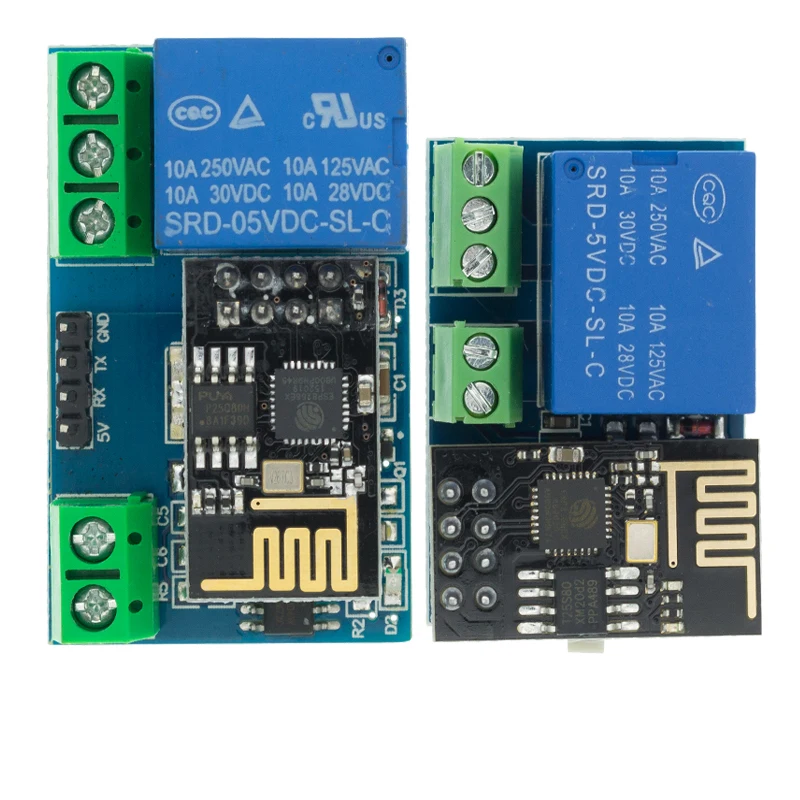

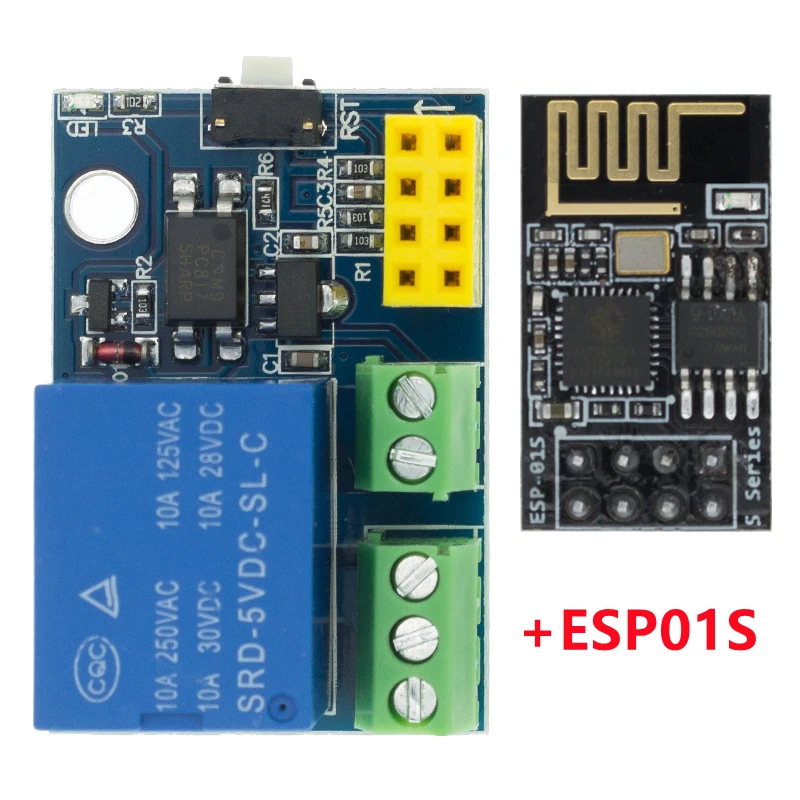

Módulo de relé WiFi ESP8266 ESP-01 ESP-01S 5V, interruptor de Control remoto en casa inteligente, aplicación de teléfono, módulo WIFI inalámbrico para ARDUINO

Módulo de relé Wifi ESP8266 de 5 V

Parámetros del producto:
Tamaño del producto: 45*28mm
Voltaje de funcionamiento: DC5V
Método de comunicación: WIFI (módulo ESP8266)
Parámetros de comunicación en serie: 9600,8,1.0
Distancia de transmisión: La distancia máxima de transmisión es de 400 m (en un entorno abierto, cuando el teléfono móvil está equipado con un módulo WIFI)
Carga: 10A/250VAC 10A/30VDC, el relé tira 100.000 veces
Forma de trabajar:
1.El teléfono móvil está montado en el módulo WiFi;
2.El teléfono móvil y el módulo WiFI están montados en el mismo enrutador y el relé se controla a través de la aplicación móvil; La distancia de transmisión en este modo depende de la señal del enrutador.
1.El módulo WIFI ESP8266 integrado tiene tres modos de trabajo: STA (client), AP (punto de acceso) y STA+AP (client + punto de acceso).Elija el modo de funcionamiento del módulo WIFI según el modo de funcionamiento del módulo..
2.Antes de usar el módulo, debe utilizar el software de depuración del puerto serie y el módulo USB a TTL para enviar comandos serie para configurar el módulo WIFI.Los pines RX, TX y GND del módulo USB a TTL están conectados a los pines TX, RX y GND del módulo (ESP8266 La velocidad en baudios predeterminada del módulo es generalmente115200 o 9600.Cuando es115200, debe enviar AT+CIOBAUD=9600 para configurar la velocidad en baudios en 9600; de lo contrario, el relé no se puede controlar correctamente), IN+, IN-conectar a una fuente de alimentación de 5V.
3.Una vez completada la configuración (tenga en cuenta que la fuente de alimentación de 5 V no se puede desconectar, porque algunos parámetros del módulo WIFI no se pueden guardar después de apagar la alimentación), instale la APLICACIÓN "conexión TCP" en el teléfono Android, ábrala y haga clic en "Conectar", ingrese la dirección IP y el número de puerto, haga clic en "conectar", luego haga clic en "cambiar" en la interfaz, mantenga presionado el cuadrado gris en la interfaz para agregar un comando de puerto serie, ingrese elCuando el contenido del comando sea A00100A1, apague el relé) E elija enviar en formato hexadecimal, y luego haga clic en la caja correspondiente para controlar el interruptor del relé.El método de configuración específico del módulo WIFI es el siguiente:
Método de trabajo 1: Cuando el teléfono móvil está montado en el módulo WiFi, los comandos se envían en el siguiente orden:
1.AT+CWMODE=2, es decir, seleccione el modo AP;
2.AT+RST, restablecer;
3.AT+CIPMUX=1, abra múltiples conexiones;
4.AT+CIPSERVER=1.8080, configure el servidor TCP y configure el número de puerto;
5.AT+CIOBAUD=9600, establece la velocidad en baudios en 9600.(Debido a que el chip de control del relé funciona a una velocidad en baudios 9600)
6.AT+CIFSR, verifique la dirección IP en modo AP, por ejemplo: APIP, "192.168.4.1";
7.La señal WIFI cuyo nombre de conexión del teléfono móvil comienza con AI-THINKER o ESP8266;
8.Ingrese la dirección y el puerto en la APLICACIÓN "conxión TCP", como 192.168.4.1 y 8080;
9.Haga clic en el cuadrado gris correspondiente para controlar el relé.
Modo de trabajo 2: Cuando el teléfono móvil y el módulo WiFI se montan simultáneamente en el mismo enrutador, los comandos se envían en el siguiente orden:
1.AT+CWMODE=1, es decir, seleccione el modo STA;
2.AT+RST, restablecer;
3.AT+CWLAP, lista de WIFI disponible cerca;
4.AT+CWJAP=,, deje que el módulo WiFi se conecte al enrutador, donde ssid
Y la contraseña son el nombre y la contraseña de WIFI, por ejemplo: AT+CWJAP=TP-LINK",123456";
5.AT+CIPMUX=1, abra múltiples conexiones;
6.AT+CIPSERVER=1.8080, configure el servidor TCP y configure el número de puerto;
7.AT+CIFSR, verifique la dirección IP en modo STA, por ejemplo: STAIP, "192.168.1.102";
8.Conecte el teléfono móvil al enrutador;
9.Ingrese la dirección y el puerto en la APLICACIÓN "Conexión TCP", por ejemplo: 192.168.1.102 y 8080;
10.Haga clic en el cuadrado gris correspondiente para controlar el relé.
Consejos:
1.El modo STA+AP del módulo WIFI es aplicable a los dos métodos de trabajo anteriores.
2.El módulo ESP8266 tiene un mecanismo de tiempo de espera.Cuando el teléfono no envía instrucciones al módulo por un período de tiempo (predeterminado 180S), el módulo apagará el teléfono.Puede enviar AT+CIPSTO=en la computadora para modificar este tiempo (el rango de tiempo es 0-7200), como: AT+CIPSTO=3600.
3. Cuando el módulo WIFI del módulo está desconectado, los pines RX, TX y GND del módulo USB a TTL se conectan a los pines RX, TX y GND del módulo respectivamente, y IN+ e IN- se conectan a la fuente de alimentación de 5 V, y el módulo se puede utilizar como se utiliza un relé USB, con gran escalabilidad.
