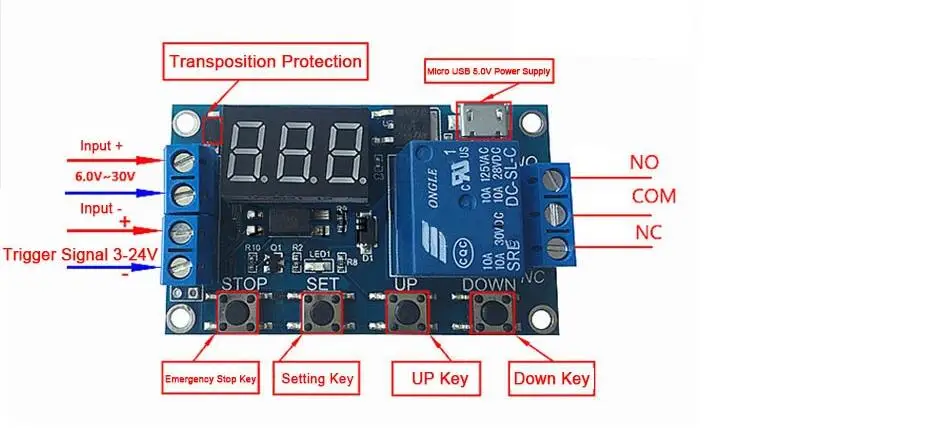

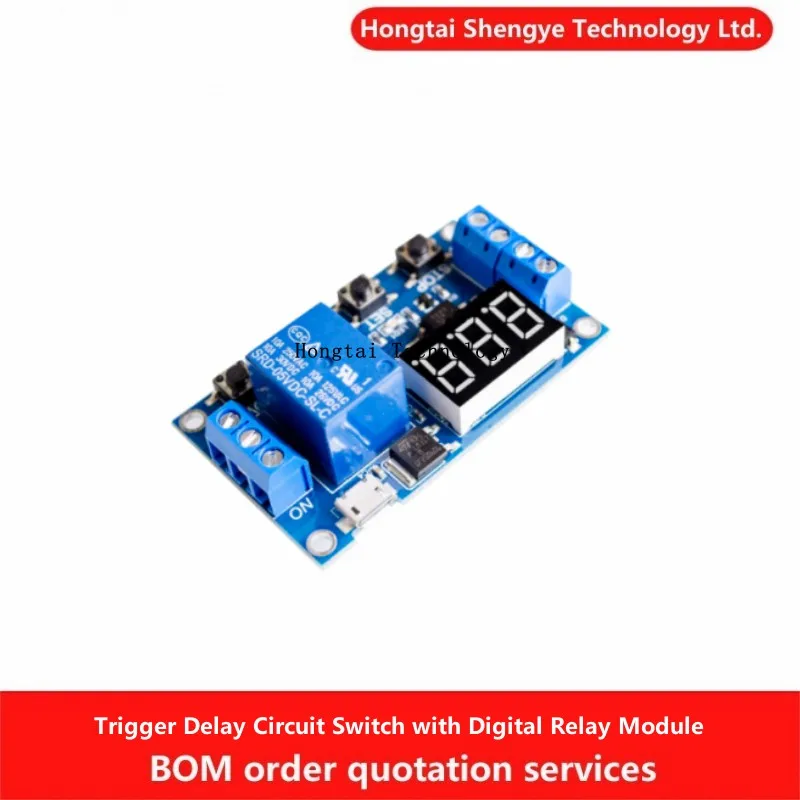

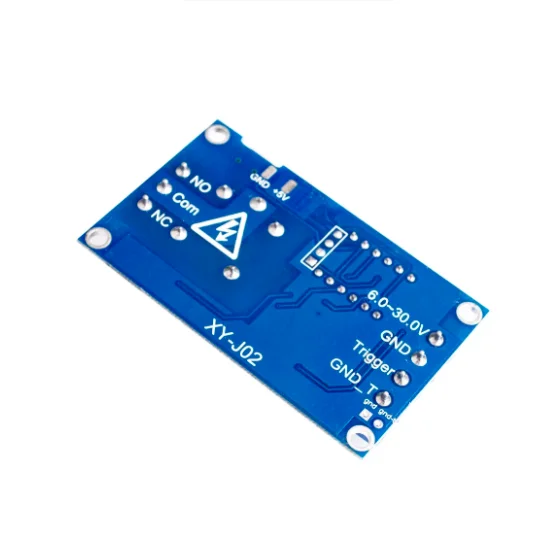

Módulo de relé unidireccional, interruptor de circuito de temporizador con interfaz USB

Introducción del producto

1. Voltaje de funcionamiento: 6 -- 30V

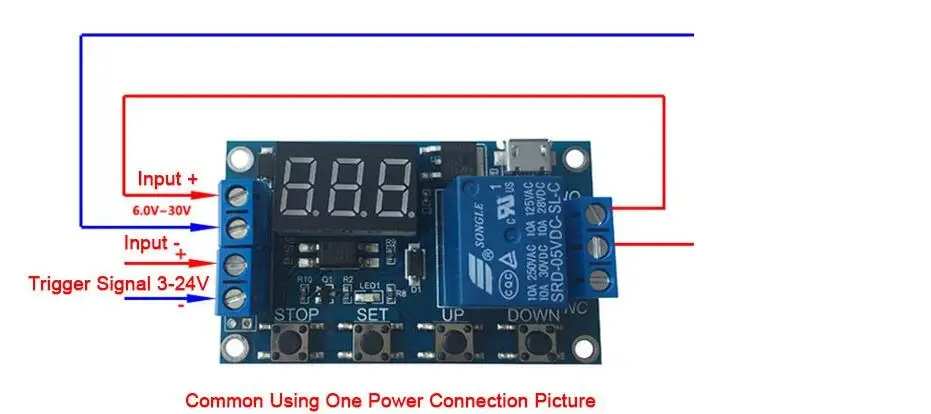

2. Fuente de señal de disparo: disparador de alto nivel (3,0 V-24 V), la tierra de la señal y la tierra del sistema no son comunes, lo que puede aumentar la capacidad antiinterferencia
Sistema (el cortocircuito también puede conectarse con una tierra común)

3. Capacidad de salida: puede controlar no más de 30V CC 5A CA o dispositivos 5A de 220 V

4. Aislamiento del optoacoplador: antiinterferencia mejora la capacidad, después de la configuración del parámetro, memorizará para siempre.

Advertencia: el contacto del relé es pasivo y produce electricidad; 1 canal tiene la función de control de encendido/apagado

Modo de operación:

P1: Después de la señal activada, encienda el relé en el tiempo OP, luego apáguelo; dentro del período OP después de la operación:

1) P1.1: la señal que se activa de nuevo no es efectiva

2) P1.2: señal que se activa de nuevo, hora de inicio de nuevo

3) P1.3: señal que se activa de nuevo, reinicio; relé de desconexión, detener la sincronización

P2: Al dar la señal de disparo, el tiempo tras el apagado del relé CL activa el tiempo del relé OP, entonces el temporizador apaga el relé.

P3.1: dar la señal de activación después de que el relé de potencia a tiempo OP, CL relé de tiempo de apagado; luego el ciclo de funcionamiento por encima del ciclo da la señal nuevamente, el relé de apagado detiene el tiempo; tiempos de ciclo (LOP) se puede configurar

P3.2: Después de conectar. No es necesario activar la señal, OP relé de potencia a tiempo, relé de tiempo de apagado CL; luego se puede configurar el ciclo de funcionamiento por encima del ciclo de tiempo (LOP)

P4: Manteniendo la función de la señal; si no hay señal de disparo, la hora se cancelará, el relé permanecerá conectado; cuando la señal desaparezca, el temporizador OP apagará el relé; con el tiempo, si no hay señal de nuevo, la hora se borra

Intervalo de tiempo:

0,1 s (mínimo) ~ 999 min (máximo), se puede ajustar de forma continua.

Cómo elegir el intervalo de tiempo:

En la selección del modo de interfaz del conjunto de parámetros y pulse el botón STOP para seleccionar la hora

XXX. Si el punto decimal está en algún lugar, el intervalo de tiempo es de 999 S, por lo menos, de 2 a segundos.

Xx. X es decimal es diez, el intervalo de tiempo es 0,1 s 99,9 s-

X. X. X es el punto decimal están todos encendidos, el intervalo de tiempo es 1 min-999 min

Introducción de parámetros: potencia OP a lo largo del tiempo, tiempo de apagado CL, tiempos de ciclo LOP (1-999 veces, "---" es un ciclo ilimitado)

Cómo establecer el parámetro:

1. Primero Asegúrese del modo de funcionamiento del relé

2. De acuerdo con el modo de relé operativo, la interfaz principal (el módulo de potencia parpadeará el modo de funcionamiento actual; modo estándar P1.1, luego vendrá la interfaz principal); mantenga presionada la tecla SET dos segundos y luego abra el modo de interfaz de selección; presionando la tecla ARRIBA, ABAJO para elegir la configuración del modo
(P1.1 ~ P4)

3. Después de seleccionar el modo, presione "short SET" para establecer el parámetro correspondiente, luego el parámetro que desea establecer parpadeará

(Potencia OP a tiempo; tiempo de apagado CL; LOP tiempos de ciclo, "---" es ciclo ilimitado); por ARRIBA, ABAJO para establecer el valor del parámetro, admite pulsación larga
(Aumentar o disminuir rápidamente) y presione ligeramente (1 unidad aumentar o disminuir); después de configurar el valor del parámetro, presione brevemente la tecla STOP para elegir el lugar decimal. Elija el intervalo de tiempo (el intervalo de tiempo correspondiente es de 0,1 S-999 min); presione brevemente SET para establecer el siguiente parámetro del modo actual, el proceso es el mismo que el anterior

4. Después del parámetro de modo de configuración, mantenga presionado el botón SET y luego mantenga presionado el modo de configuración actual parpadeará, luego vuelva a la interfaz principal; defina el parámetro de éxito
Interfaz principal: cuando el relé no funcione, mostrará "000" (sin punto decimal); el relé de estado de funcionamiento, la pantalla tiene un punto decimal

Interfaz de selección de modo: Mantenga presionada la tecla SET para entrar; después de la configuración, mantenga presionado el botón SET en la interfaz principal

Tecla de función de expansión STOP:

Activar modo relé:

1. NO: PO en potencia con el tiempo, el relé se puede conectar

2. Apagado: no permite conectar el relé cuando está apagado.

En la interfaz principal corta presione la tecla STOP para lograr encender y apagar, el estado actual parpadeará; luego volver a la interfaz principal
(Esta función es una función de parada repentina, 1 tecla para apagar el relé)

Modo de suspensión:

Modo de suspensión C-P: en 5 minutos, sin funcionamiento; el tubo nixie cerrará la pantalla automática y un programa de función bien

Modo d-Normal: el tubo nixie se muestra

Nota: Presione y mantenga presionado el botón STOP durante 2 segundos para lograr el cambio de una a una O-d; el estado actual parpadeará y luego volverá a la interfaz principal

Tamaño: 6,3*3,8*1,5 cm/2,48 "* 1,50" * 0,59"
