Descripción

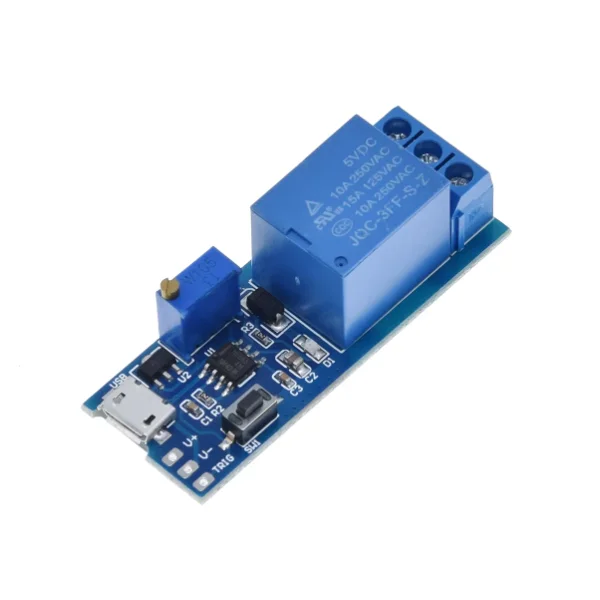

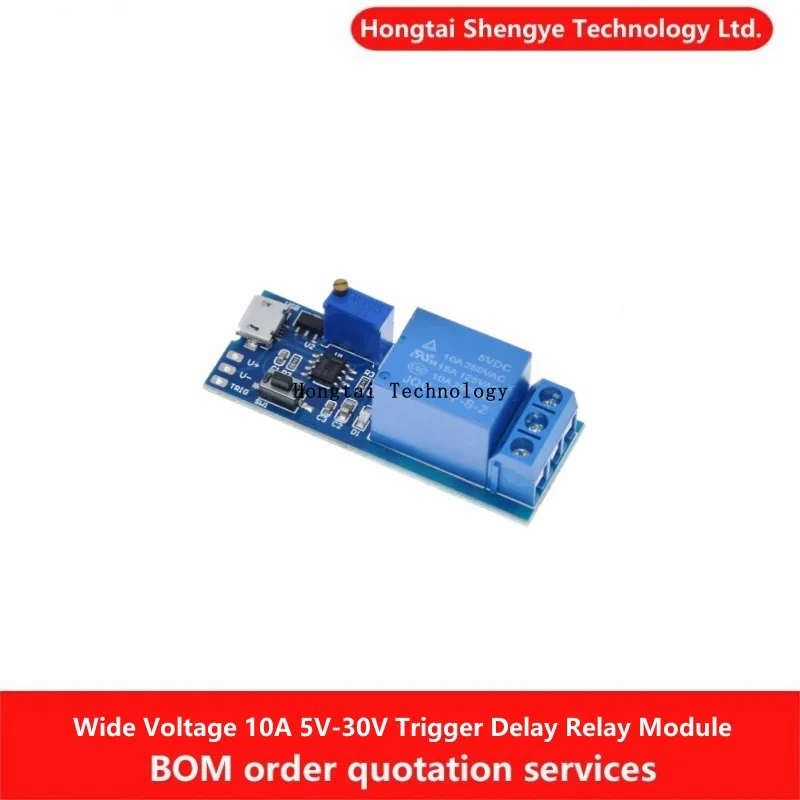

Módulo de relé de retardo de disparo de amplio voltaje, 5V-30V, módulo de temporizador, interruptor de retardo, botón pulsador
Aspectos destacados del módulo:
El tiempo se puede ajustar mediante potenciómetro, para satisfacer la mayoría de las ocasiones.
Con entrada de fuente de alimentación MicroUSB de 5,0 V, muy cómodo de usar.
Voltaje de fuente de alimentación ultra amplio de 5--30 V.
Dos métodos de disparo: disparador externo y teclado integrado.
Con indicador de succión de relé.
Fuerte capacidad antiinterferencias, el relé no actuará erróneamente bajo todo tipo de interferencias, adecuado para control industrial.
Características del módulo:
1.Voltaje de funcionamiento: amplio voltaje 5 - 30 V cualquier voltaje, MicroUSB y terminal de soldadura dos interfaces de fuente de alimentación

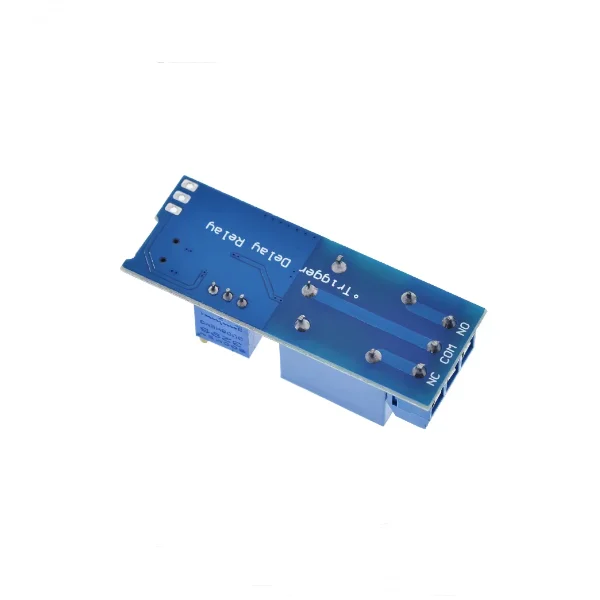

2.Modo de trabajo: Después de suministrar energía al módulo, el estado de la salida del módulo es: normalmente abierto (NO) y el terminal común (COM) está desconectado, normalmente cerrado (NC) y el terminal común (COM) está encendido.
Fuera del terminal de contacto (TRIG) para dar una señal de pulso baja, o toque ligeramente el botón de disparo al instante, el relé y la succión, la luz indicadora de trabajo, en este momento, el estado de la salida del relé: normalmente abierto (NO) y el terminal público (COM) encendido, normalmente cerrado (NC) y el terminal público (COM) apagado, después de 0-24 segundos (este tiempo se puede ajustar según sus necesidades) después de desconectar el relé del reloj, en este momento!Después de 0-24 segundos (este tiempo se puede ajustar según sus necesidades), el relé se desconectará y luego el relé volverá al estado antes de activarlo.
3.El tiempo se puede ajustar mediante potenciómetro, predeterminado 0-24 segundos.Si necesita más tiempo, puede reemplazar el condensador más grande (C2) o el potenciómetro.Fórmula de tiempo de retardo: T=1.1RC, por ejemplo: capacitancia 22uf resistencia 1M luego T=1,1 * 0,000022 * 1000000=24,2 segundos.
4.Con indicador de succión de relé.
5.El módulo puede controlar cargas de 10A 250VAC (CA), 10A 30VDC (CC).
6.Con protección de renovación de relé.
7.El lado de señal del módulo está diseñado con circuitos pull-up y de filtrado, fuerte capacidad antiinterferencias, adecuado para control industrial.Muchos fabricantes han agregado un optoacoplador para aislamiento, pero el módulo y la señal de disparo no están aislados del suelo, no pueden desempeñar un papel en la antiinterferencia.Después de probar y descubrir que es mejor mejorar la estabilidad del lado del gatillo para evitar interferencias, este módulo, ya sea en el entorno de interferencia electromagnética o el módulo se enciende y apaga al mismo tiempo, el relé no producirá acción falsa.

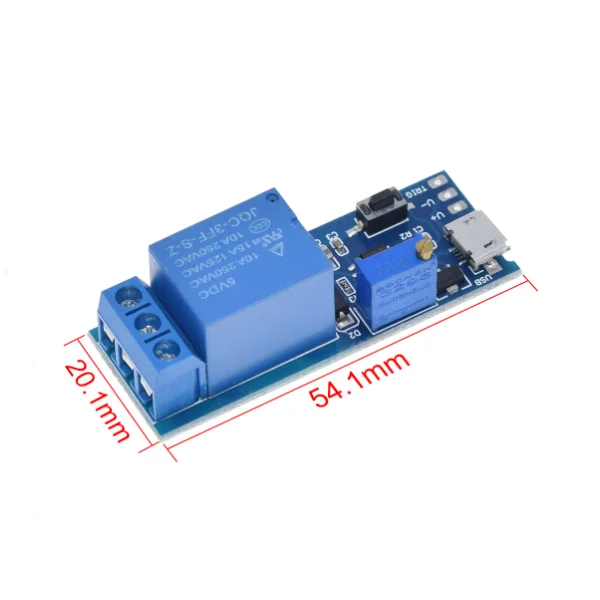

8.Tamaño: 5,4 * 1,9 * 1,8 cm (largo * ancho * alto)
9.El relé tiene SRD-05V o JQC-3FF 05V y correo original aleatorio universal, ¡tenga cuidado al comprar!
10.Peso: 16 g
Ocasiones aplicables:
1.Retraso de alarma antirrobo, interruptor de luz de control de luz y sonido de edificios, etc.
2. Encendido retardado del equipo del automóvil, para evitar el encendido del automóvil cuando la corriente es demasiado grande para quemar el equipo del automóvil.
3. Es necesario tener ocasiones de inicio secuencial, para evitar que varios dispositivos al mismo tiempo para iniciar, la corriente es demasiado grande para quemar los aparatos eléctricos.
