Tamaño
Descripción
1. Pantalla LCD con dos columnas, puede mostrar parámetros directamente;

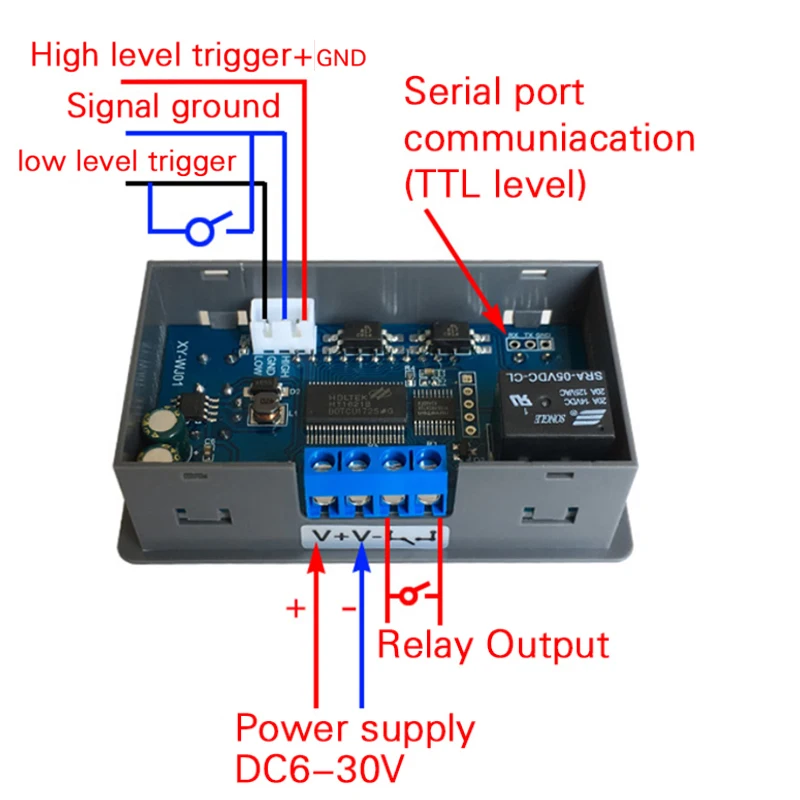

2. Modo de disparo: nivel alto y bajo, la cantidad de interruptores satisface la mayoría de las necesidades
3. Fuente de alimentación: 6-30V
4 parámetros se pueden modificar a través de UART
5. Botón de parada para proporcionar Función de parada de emergencia
6. 5 minutos sin ninguna operación en un estado de baja potencia. Cualquier acción despierta
7. Los parámetros OP / CL / LOP se pueden modificar individualmente
8. Todos los parámetros se guardan automáticamente cuando se apaga
En la interfaz de modificación de parámetros OP/CL, presione brevemente el botón de pausa para seleccionar el rango de tiempo.
Rango de tiempo XXXX: 1sec ~ 9999sec
XX X.X Rango de tiempo: 0.1sec ~ 999.9sec
XX.XX Rango de tiempo: 0.01sec ~ 99.99sec
X.X.X.X. X Rango de tiempo: 1min ~ 999,9 min
Por ejemplo, si desea establecer el OP en 3,2 segundos, mueva el punto decimal a diez dígitos. Pantalla LCD 003,2
Descripción del parámetro: tiempo de encendido OP, tiempo de apagado CL, tiempos de ciclo LOP (1 - 9999 veces, "----" representa un número infinito de ciclos)

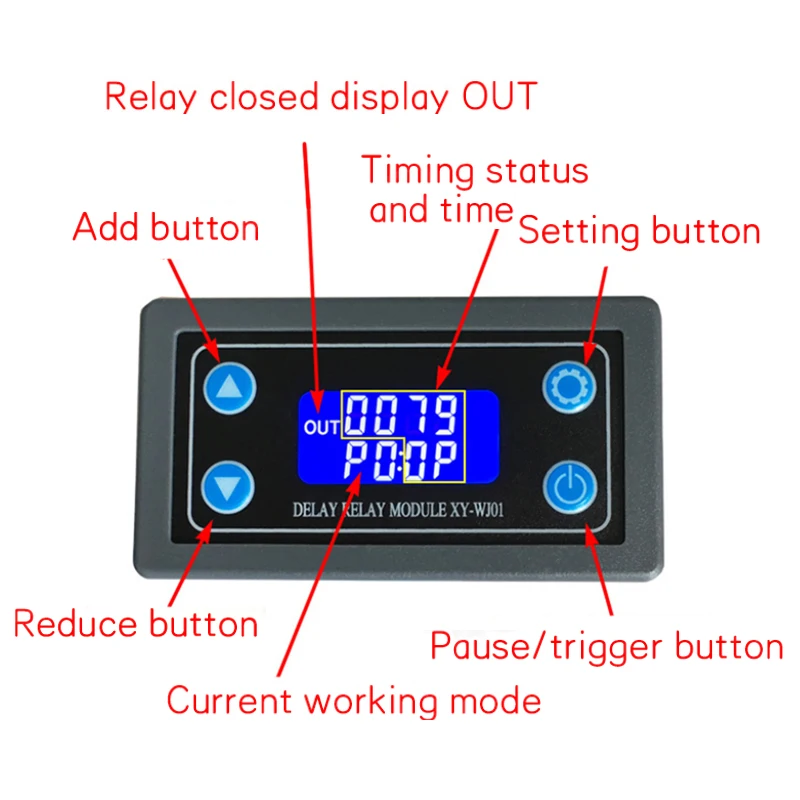

L Configuración de parámetros:
A) Mantenga presionada la tecla SET para ingresar a la interfaz de configuración;
B) Primero configure el modo de trabajo, el modo de trabajo parpadea con recordatorio, configure el modo de trabajo presionando las teclas ARRIBA/ABAJO;
C) Pulse brevemente el botón SET para seleccionar el modo de trabajo e introducir la configuración de los parámetros del sistema.
D) En la interfaz de configuración de parámetros del sistema, presione la tecla SET para cambiar los parámetros del sistema a modificar y presione/mantenga presionada la tecla ARRIBA/ABAJO para modificar. (Nota: pulsación corta SET en el modo P0 ~ P3/ P8/P9 no es válida);
E) En la interfaz de modificación de parámetros OP/CL, presione brevemente STOP para cambiar la unidad de temporizador (1s/0,1 s/0,01 s/1min);
F) Después todos los parámetros de configurar, mantenga presionado el botón SET durante más de 2 segundos para liberar la mano, guardar la configuración de los parámetros y salir de la interfaz de configuración

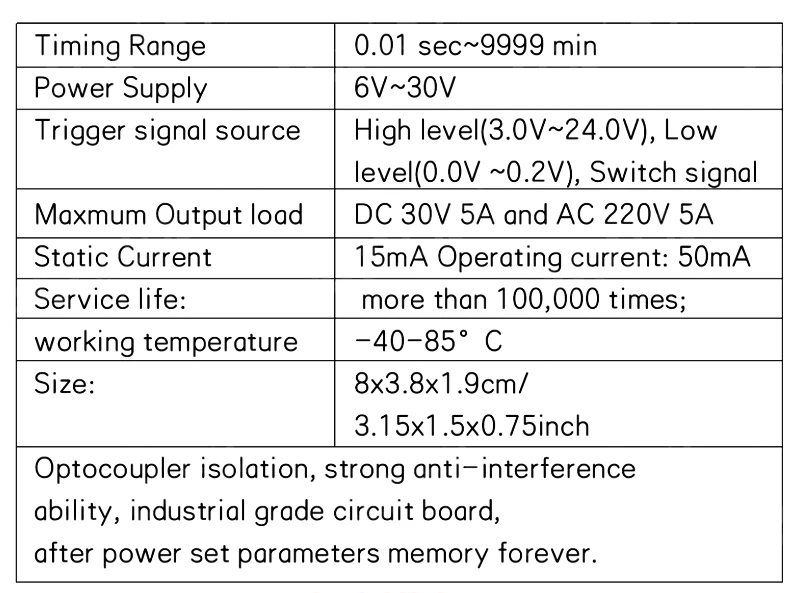

Rango de tiempo: 0,01 seg ~ 9999 min
Pantalla LCD de este producto, muy clara, simple y fácil de usar, potente, Pero lea atentamente las instrucciones del usuario antes de usarlo.
Producto destacado:
1. Pantalla LCD con dos columnas, puede mostrar parámetros directamente;
2. Modo de disparo: nivel alto y bajo, cantidad de interruptor. Satisfacer la mayoría de las necesidades.
3. Fuente de alimentación: 6 ~ 30V.
4. Los parámetros se pueden modificar a través de UART.
5. Botón de parada para proporcionar la función de parada de emergencia.
6. 5 minutos sin ninguna operación en un estado de bajo consumo. Cualquier acción se despierta.
7. Los parámetros OP/CL/LOP se pueden modificar individualmente
8. Todos los parámetros se guardan automáticamente al apagarse.
Introducción al modo de trabajo (P1 ~ P7)
P0: Después de que se activa la señal, la conducción del relé en tiempo OP se desconecta; En el tiempo OP, la señal no es válida.
P1: Después de que se active la señal, la conducción del relé en tiempo OP se desconecta; En el tiempo OP, la señal activa un nuevo temporizador.
P2: Después de activar la señal, la conducción del relé en tiempo OP se desconecta; En el tiempo OP, la señal activa el temporizador de reinicio, el relé se desconecta y detiene el tiempo.
P3: Después de que se active la señal, el relé desconecta el tiempo CL y luego la conducción del relé.
P4: Después de que se active la señal, el relé conduce el tiempo OP, y luego El relé desconecta el tiempo CL, y luego hace un bucle de la acción anterior, da la señal nuevamente en el bucle, los relés se desconectan, detiene el temporizador; y se puede configurar el número de ciclos (LOP). Fin del ciclo, mantener el relé desconectado;
P5: Después de que se active la señal, el relé desconecta el tiempo CL, y luego el relé conduce el tiempo OP, y luego hace un bucle de la acción anterior, da la señal nuevamente en el bucle, relé de conducción, detiene el temporizador; y el número de ciclos (LOP) se puede configurar; Fin del ciclo, mantener la conducción del relé;
P6: No hay señal de disparo después del encendido. Después del tiempo OP de conducción del relé, El relé desconecta el tiempo CL y luego hace un bucle de la acción anterior, la señal no es válida en el bucle, el número de ciclos (LOP) se puede configurar; Fin del ciclo, mantener el relé desconectado;
P6: No hay señal de disparo después del encendido. Después de que el relé desconecte el tiempo CL, el tiempo OP de conducción del relé y luego la acción anterior en bucle, la señal no es válida en el bucle, el número de ciclos (LOP) se puede configurar; Fin del ciclo, mantener la conducción del relé;
P8: Función de retención de señal: la señal se mantiene, la sincronización se borra y la conducción del relé; cuando la señal desaparece, el relé se desconecta después de la sincronización OP; durante la sincronización, hay otra señal y la sincronización se borra;
P9: Función de retención de señal: la señal se mantiene, la sincronización se borra y se desconecta el relé; cuando la señal desaparece, la conducción del relé después de la sincronización CL; durante la sincronización, hay otra señal y la sincronización se borra;
(P0 ~ P7) Modo, presione brevemente el botón de pausa, inicie la sincronización si el sistema no está cronometrado; Si el sistema ya está cronometrado, el sistema pausa el temporizador, el relé se desconecta, parpadeando "Out" para indicar un recordatorio;
Modo P8/P9, el botón de pausa como señal de disparo en la interfaz de ejecución, falla la pulsación corta/larga;
