Descripción
Punto de venta del producto:
1.Con memoria apagada
2.La función de conexión anti-reversa de la fuente de alimentación no dañará el módulo debido a una conexión incorrecta de la fuente de alimentación.
3.Precisión de sincronización a 0,01 segundos de sincronización.0,1 segundos (mínimo) ~ 999 minutos (máximo) opcional
4.Configuraciones de bajo consumo y ahorro de energía, puede apagar el área de visualización.
5.Amplia gama de aplicaciones: se puede aplicar al control de bombas de agua, control de motores, control de correas de luz, control de válvulas solenoides, etc.
Descripción del producto:

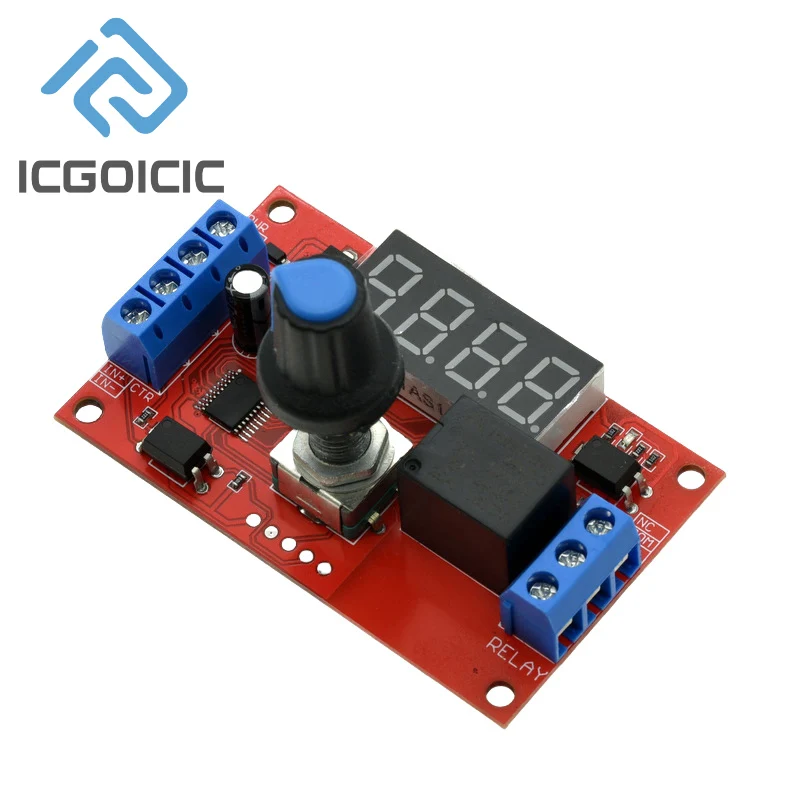

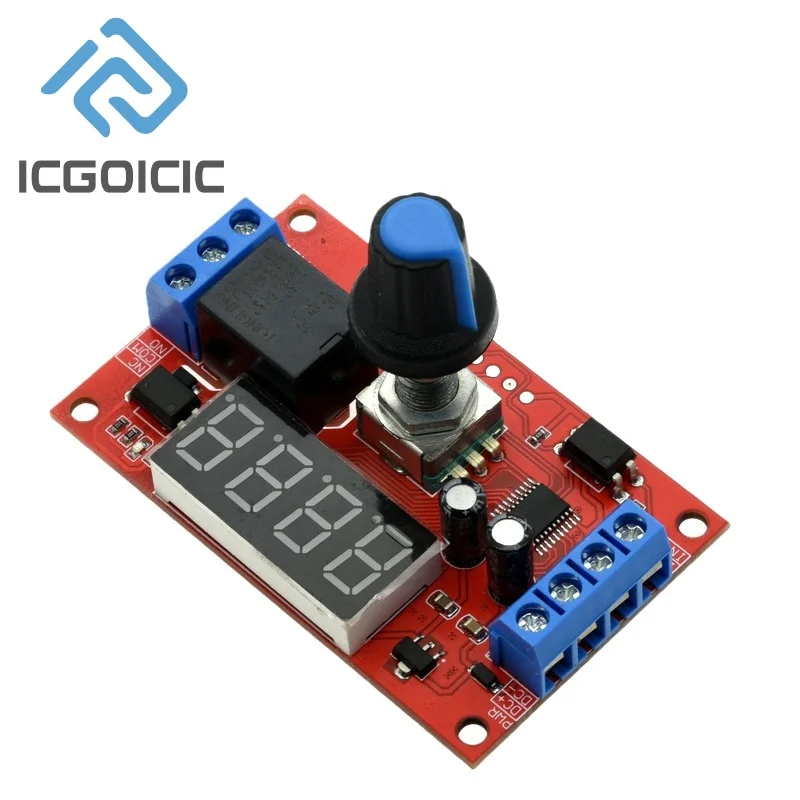

El módulo de control de relé multifunción está especialmente diseñado para usuarios con diversas necesidades.Adopta un microcontrolador como unidad de control principal y preestablece 32 funciones.Los usuarios pueden utilizar las funciones específicas correspondientes según las necesidades reales.Se puede aplicar al control de la bomba de agua, al control del motor, al control de la correa de luz, al control de la válvula solenoide, etc.
Parámetros del producto:

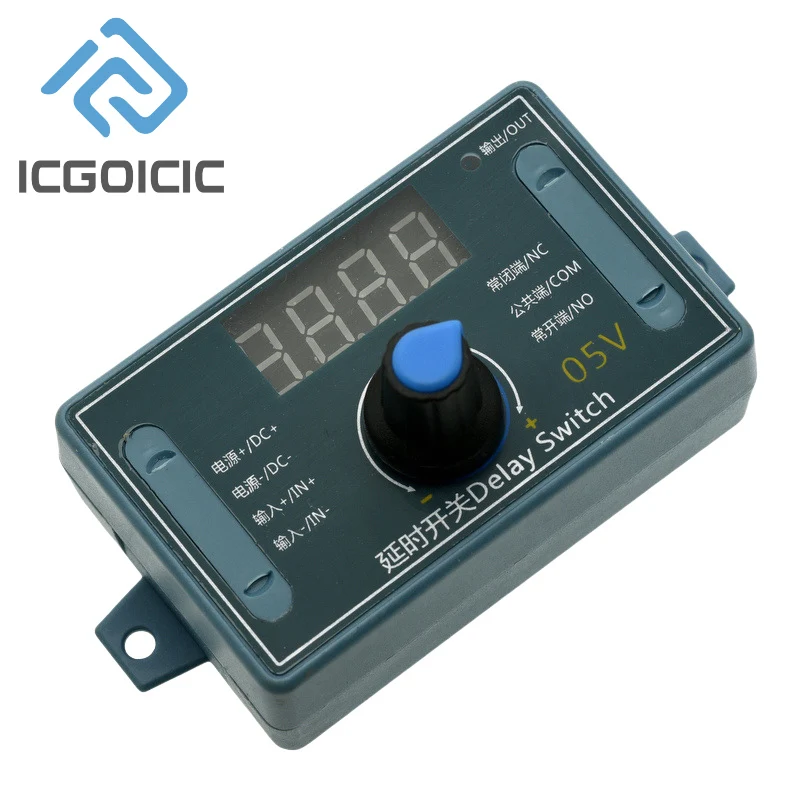

Nombre del producto: Relé de retardo de tiempo multifuncional

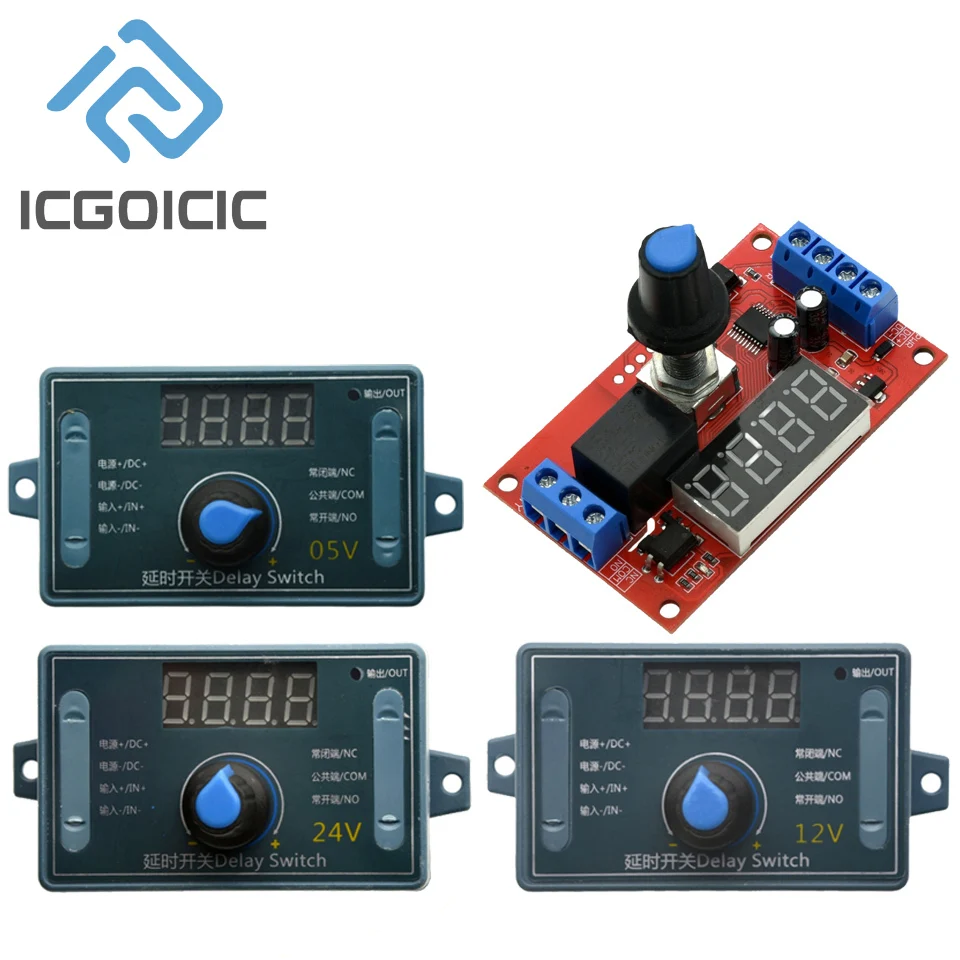

Número V del relé: DC5V/12V/24V opcional
Voltaje de entrada: 5V versión: fuente de alimentación DC5V; Versión de 12V: fuente de alimentación DC12V; Versión de 24V: fuente de alimentación DC24V
Carga de salida: CC 30 V, máximo 10 A.CA 250 V, máximo 5 A.
Señal de disparo: versión de 5 V (nivel alto: 5 V); La versión de 12 V (nivel alto: 12 V), la versión de 24 V (nivel alto: 24 V) y el nivel bajo son OV.
Corriente de reposo: 20 mA
Corriente de trabajo: 60 mA
Temperatura de trabajo: -25°C-85°C
Memoria de apagado: Sí

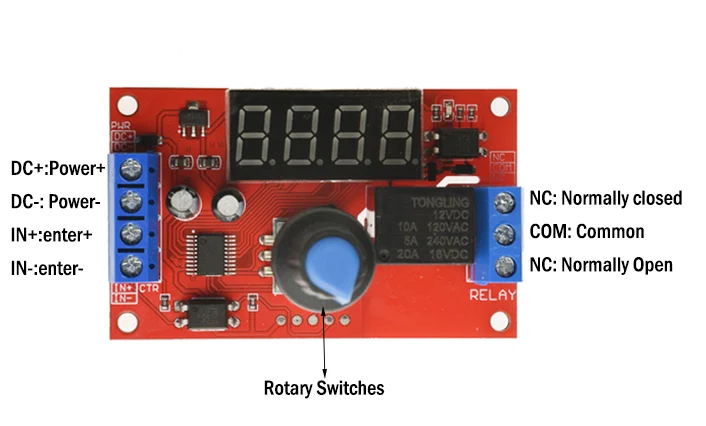

Descripción del puerto de cableado:
Polo positivo de alimentación CC de entrada: CC+
Polo negativo de alimentación CC de entrada: CC-
Polo positivo del terminal de entrada de señal: IN+
Polo negativo del terminal de entrada de señal IN: IN-
La interfaz normalmente abierta del relé se cortocircuita con COM cuando el relé está cerrado y suspendido cuando no está cerrado: NO
Interfaz de puerto público de relé COM: COM
Cuando el extremo normalmente cerrado del relé no está conectado, el relé se pone en cortocircuito con COM y se suspende cuando la conexión está cerrada: NC
Modo de trabajo (32 tipos)
P-11: Modo Jog, active con señal, desconecte sin señal.
P-12: Modo de bloqueo automático, el estado del relé se voltea una vez cada vez que se activa.
P-13: Después del disparo, el relé se cierra y desconecta después de un retraso de tiempo A; el disparador no es válido durante el retraso.
P-14: Después del disparo, el relé se cierra y se desconecta después de un retraso de tiempo A; el disparador reinicia la sincronización durante el retraso.
P-15: Después del disparo, el relé se activa y se apaga después de un retraso de tiempo A; activa la sincronización acumulativa durante el retraso.
P-16: Después del disparo, el relé se activa y se desconecta después de un retraso de tiempo A; reinicio del gatillo durante el retraso (el relé se desconecta)
P-17: Después de activar, el relé se cierra durante la duración de la señal, la señal de entrada desaparece y se desconecta después de un retraso de A;Cuando el relé se activa nuevamente durante el retraso, el tiempo se detiene hasta que desaparezca la última señal y el retraso se desconecta con el tiempo.
P-18: Después de encender la alimentación, el relé se cerrará inmediatamente y se apagará después de un retraso de A segundos; hasta la próxima vez que se encienda la alimentación.
P-21: Da la señal, el relé capta después de un retraso de tiempo.
P-22: Dar una señal continua, después de que el tiempo A supere, el relé se activará; cuando la señal desaparezca, el relé se desconectará.
P-23: Si la señal desaparece por más de un tiempo, el relé se cerrará; Si hay señal, el relé se desconectará.
P-24: Dar señal continua, después de un tiempo, el relé se activará; Si la señal desaparece por un tiempo, el relé se desconectará.
P-25: dé la señal continua, después de que exceda el tiempo A, el relé se activará; Dar la señal continua nuevamente, después de que exceda el tiempo A, el relé se desconectará
P-26: Cuando se da la señal, el relé se cerrará después de un tiempo; Después de que la señal desaparezca, el relé se cerrará nuevamente durante un segundo y luego se detendrá
P-27: Cuando hay una señal de pulso (borde ascendente o flanco descendente), el relé se desconecta y, si no hay señal de pulso, el relé capta después de un retardo de tiempo de A (el nivel alto continuo o el nivel bajo continuo es considerado sin pulso).
P-28: Después del encendido, el relé se activará después de un retraso de tiempo A hasta que se apague.
P-31:.Después del encendido, el relé se activa durante el tiempo A y se desconecta durante el ciclo infinito y B; apague para detener.
P-32: Hay una señal continua, el relé activa durante un tiempo A, se desconecta durante un tiempo B, bucle infinito; la señal desaparece y el ciclo termina.
P-33: Dar una señal una vez, el relé se cerrará durante el tiempo A y se desconectará durante el tiempo B, y el ciclo será infinito; Dar otra señal para terminar el ciclo.
P-34: Después del encendido, después de un retraso de tiempo A, el relé se activa y se apaga después de tirar el tiempo B.
P-35: dé una señal una vez y después de un retraso de tiempo A, el relé se activará y se apagará después de tirar a tiempo B.
P-36: Da una señal continua, después de que exceda el tiempo A, el relé se cerrará y después de cerrar el tiempo B, se desconectará; la señal desaparece, el temporizador
