Introducción del producto
Este producto es resistente a altas temperaturas y puede funcionar en un entorno de-40 °C a 85 °C. Fuerte capacidad antiinterferencia, se puede conectar con un contactor y Relé de CA de gran corriente, y no se bloqueará bajo una fuerte interferencia electromagnética. La velocidad real de 100M permite una comunicación confiable bajo la condición de enviar comandos con cero retraso. Productos industriales. Puede obtener automáticamente direcciones IP. El servidor TCP admite diez conexiones de cliente TCP. A través del software de configuración proporcionado, puede configurar cinco métodos de trabajo: Servidor TCP, cliente TCP, servidor UDP, cliente UDP y nombre de dominio DNS.
Parámetros eléctricos
1. Fuente de alimentación DC 7-24V.
2. Entorno de trabajo industrial-40 ℃ a 85 ℃.
3. Salida de relé, sin salida de voltaje y corriente. Se puede conectar a la carga máxima, CC 5A, CA 10, voltaje máximo 250V.
4. Terminal común del primer relé COM1, terminal normalmente abierto del primer relé NO1, terminal normalmente cerrado del segundo relé NC1. COM2, NO2 y NC2 son la segunda ruta, con las mismas funciones que las anteriores.
El reinicio se utiliza para restaurar los dispositivos de fábrica. En caso de que no se encienda, mantenga presionado el orificio de reinicio con el objeto afilado, conéctelo a la fuente de alimentación y suelte el indicador LED junto a él, entonces la IP del equipo de fábrica se puede restaurar a 192.168.0.105. Si desea actualizar el software, debe estar en el estado de reinicio antes de actualizar. Después de que el reinicio sea exitoso, la luz LED parpadeará (dos veces por segundo). Si desea que el controlador funcione normalmente, enciéndalo de nuevo. El LED está en un estado de Parpadeo lento (parpadeando una vez por segundo).
Introducción al modo de trabajo
El modo de trabajo se configura con el software de configuración proporcionado.
1. Servidor TCP
En este modo, solo se pueden usar clientes TCP para conectar dispositivos y se pueden conectar 10 clientes TCP.
2. Cliente TCP
En este modo, el dispositivo se conecta activamente al servidor TCP (la dirección IP remota y el número de puerto remoto son los parámetros de la conexión del dispositivo). Solo se puede conectar un servidor.
3. Servidor UDP
En este modo, se admite cualquier comunicación UDP.
4. Cliente UDP
En este modo, solo se admiten las comunicaciones UDP que coincidan con la dirección IP remota y el número de puerto remoto (establecer la configuración del software).
5. Nombre de dominio DNS
En este modo, el dispositivo utiliza un cliente TCP para conectarse al servidor TCP vinculado al nombre de dominio (el puerto es un puerto remoto).
Descripción del comando:
Los comandos se envían y reciben en caracteres.
Encienda el primer relé para enviar: on1 retorno: on1
Encienda el segundo relé para enviar: en 2 retorno: en 2
Apagar el primer relé envío: desactivo1 retorno: desactivado1
Apague el relé de segunda ruta send: off2 return: off2
Lea el primer envío del estado del relé: read1 retorno: on1 (indica que el relé está encendido, si retorno: off1 indica que el relé está apagado)
Lea el estado del relé de la segunda ruta y envíe: read2 return: On2 (indica que el relé está encendido, Si return: off2 indica que el relé está apagado)
Comunicación de alta velocidad
Comunicación de alta velocidad, el ordenador ya no tiene que esperar a que los datos se envíen al dispositivo, y el dispositivo se puede procesar de manera informal. Trabajando en el servidor TCP, el dispositivo admite 10 clientes TCP para enviar datos continuamente. Los chips de red que no son puertos SPI son comparables, como ENC28J60 y W5500. Puerto de red real de 100m.
Entorno de trabajo industrial
Ambiente de trabajo-40 a 80 grados. Sin miedo al frío y al calor. La carga inductiva no se desconectará. Por ejemplo, el cambiador de contactos externo de 220V CA sigue funcionando de manera estable y continua.
Herramienta de parámetros de configuración
Una Herramienta de configuración de parámetros muy conveniente.
Proporcionar software de control C código fuente

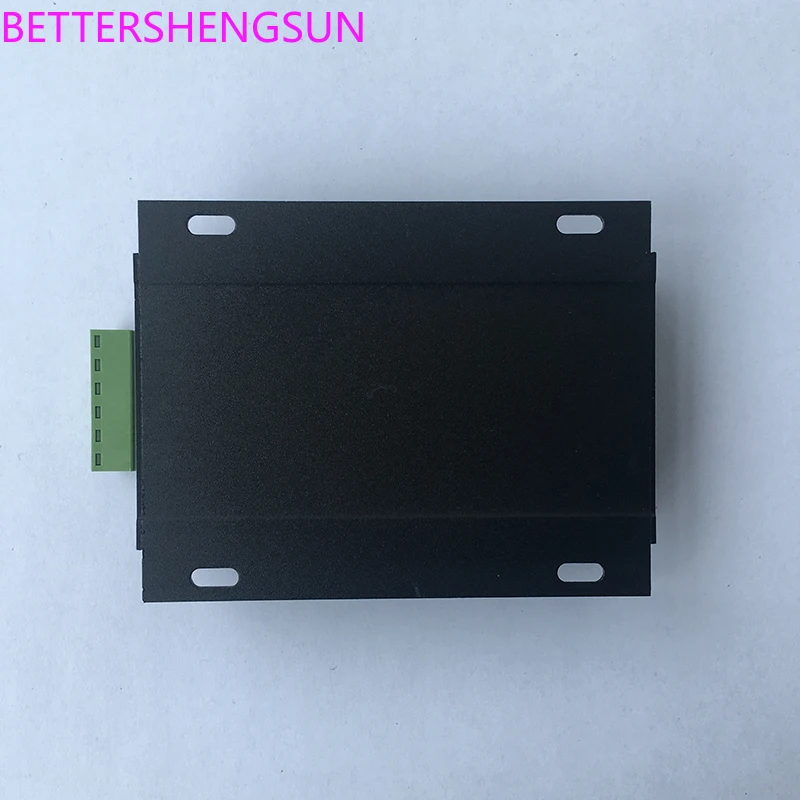

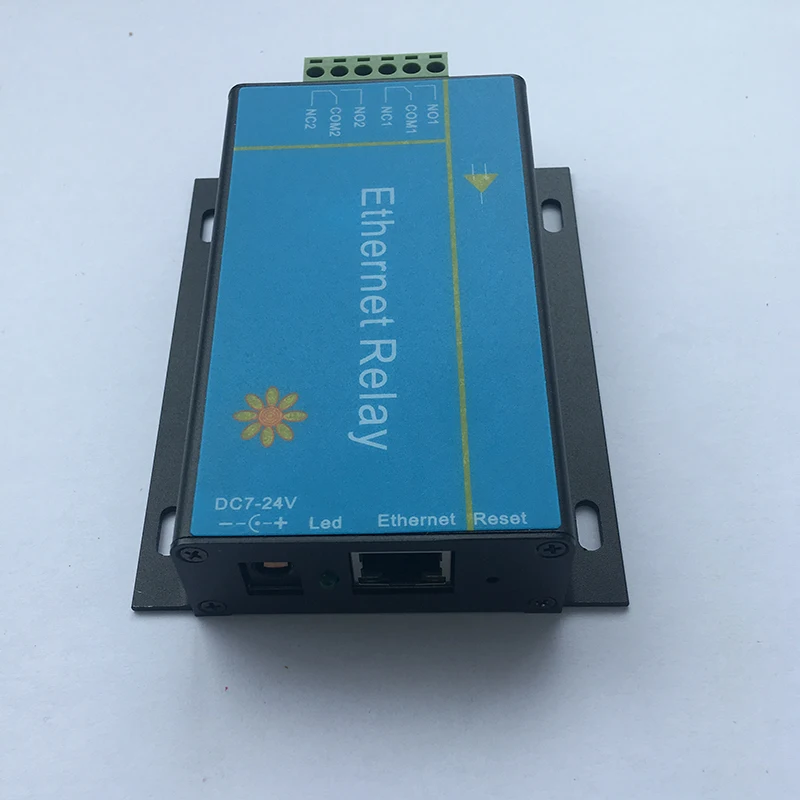

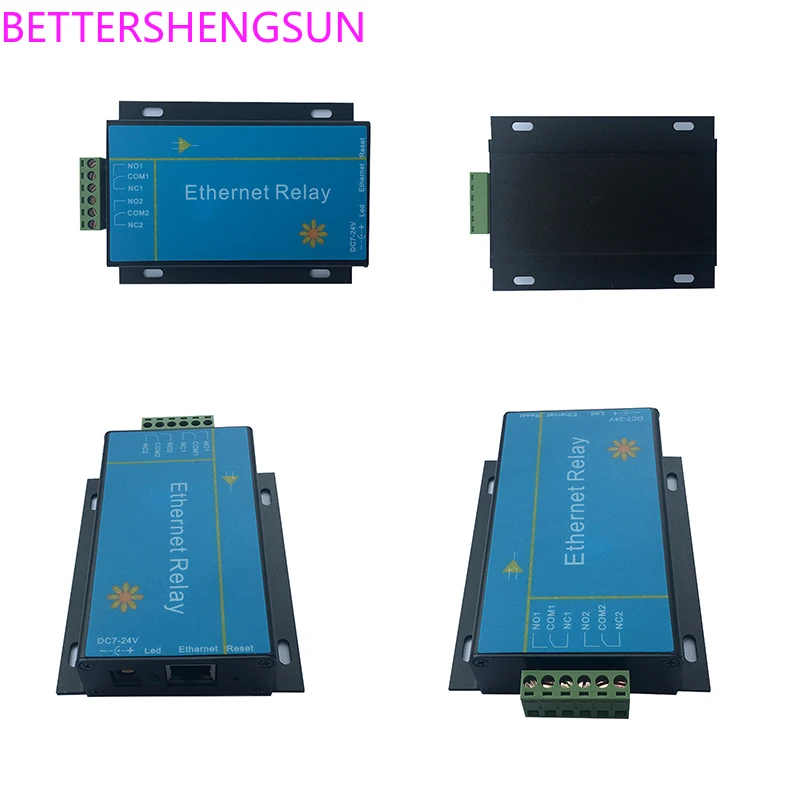

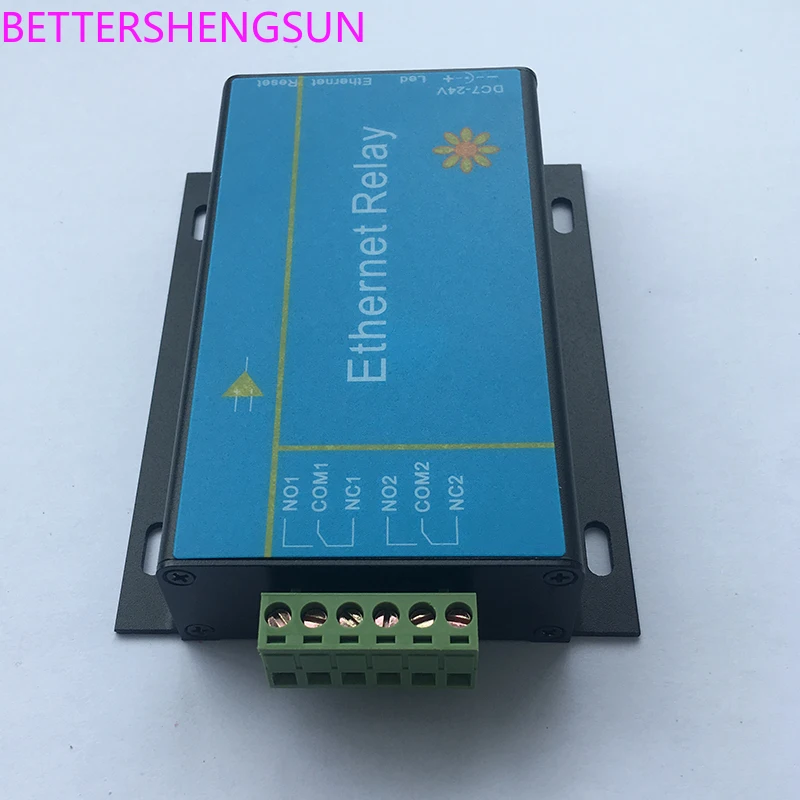

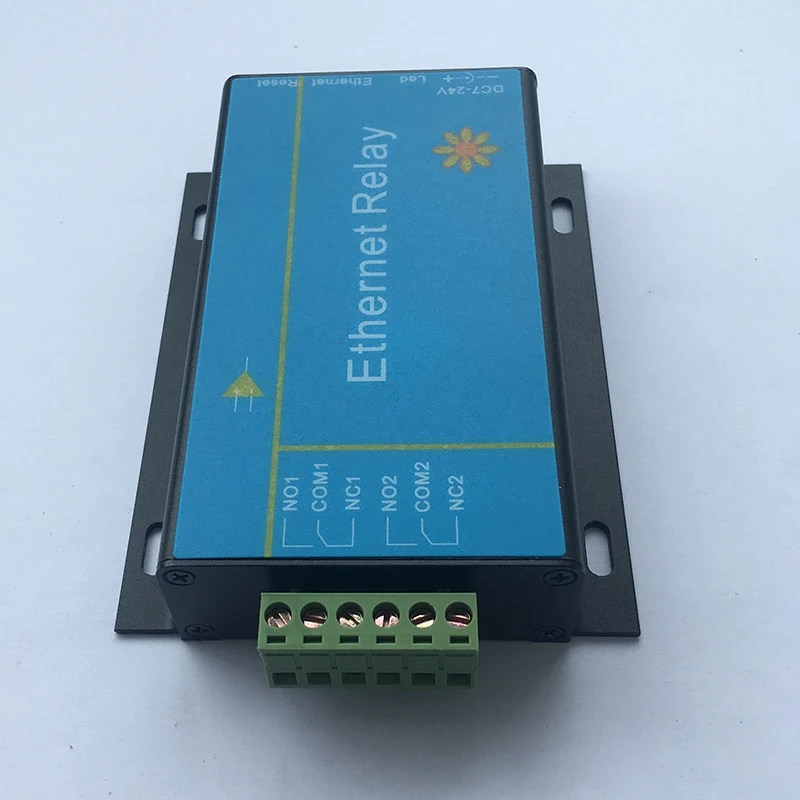

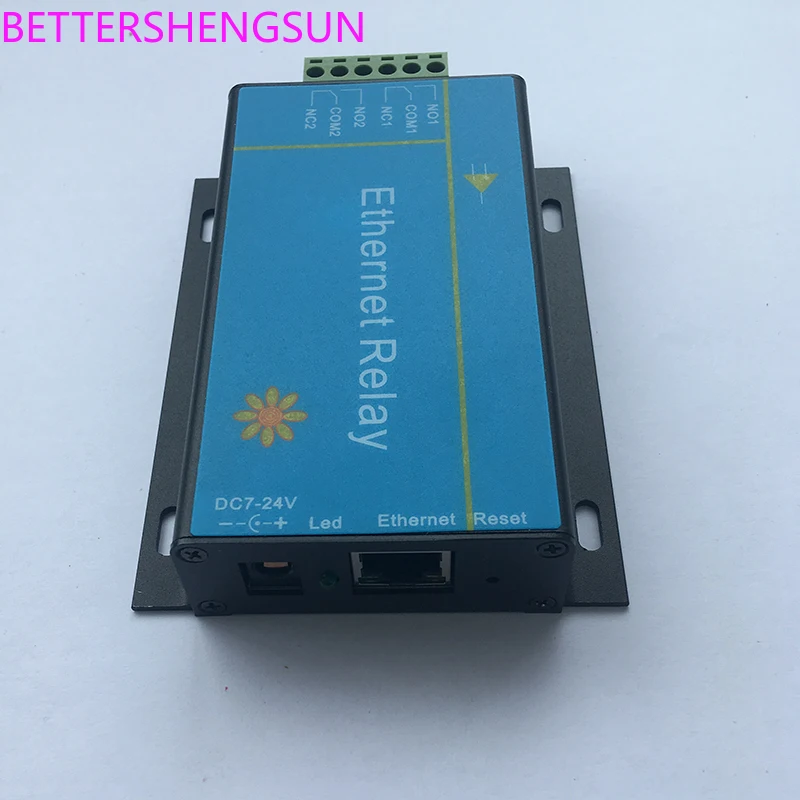

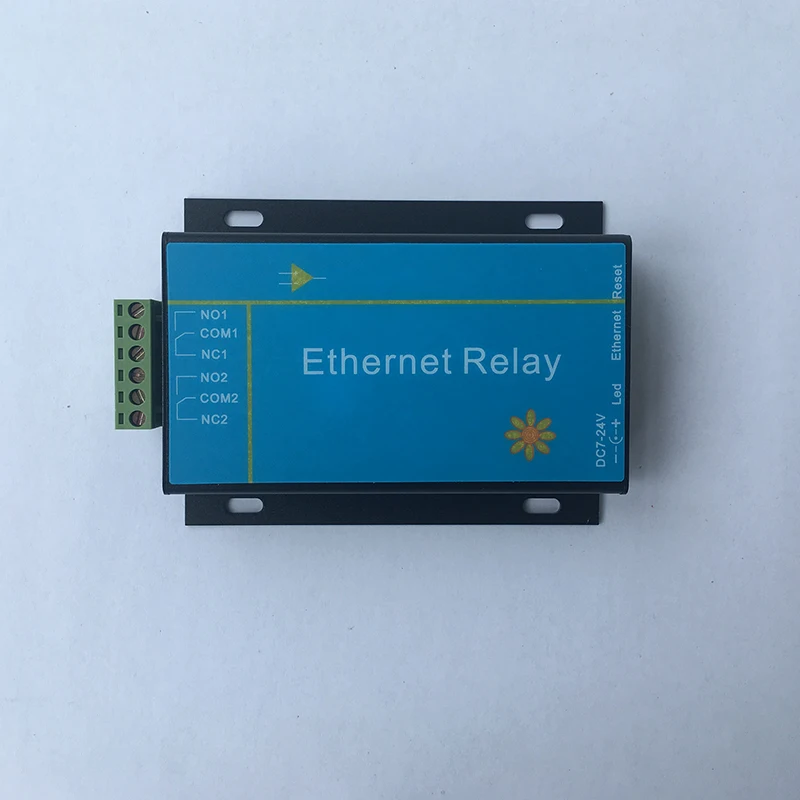

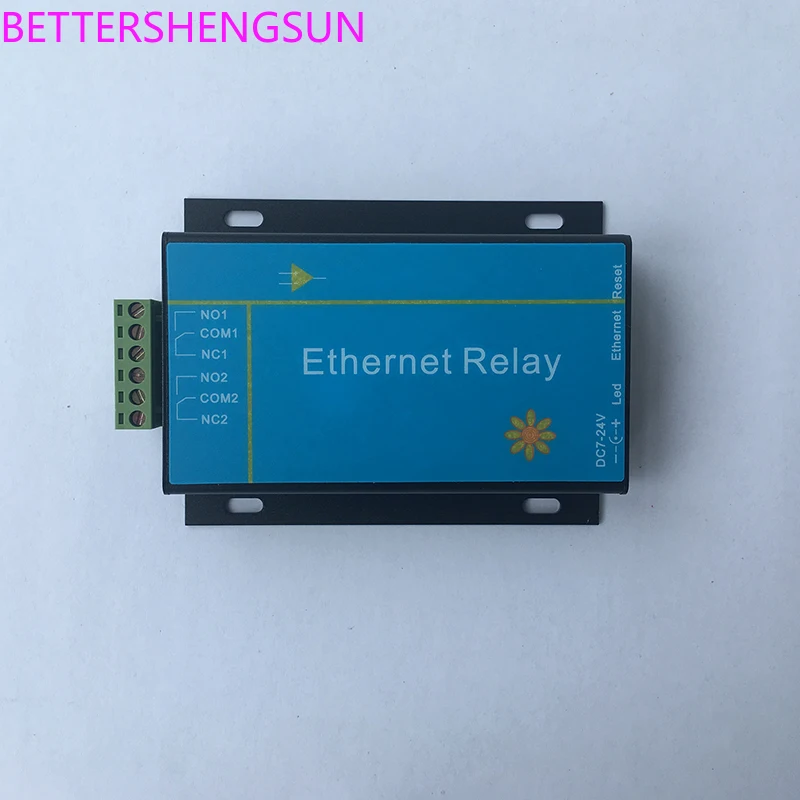

Imagen del producto
