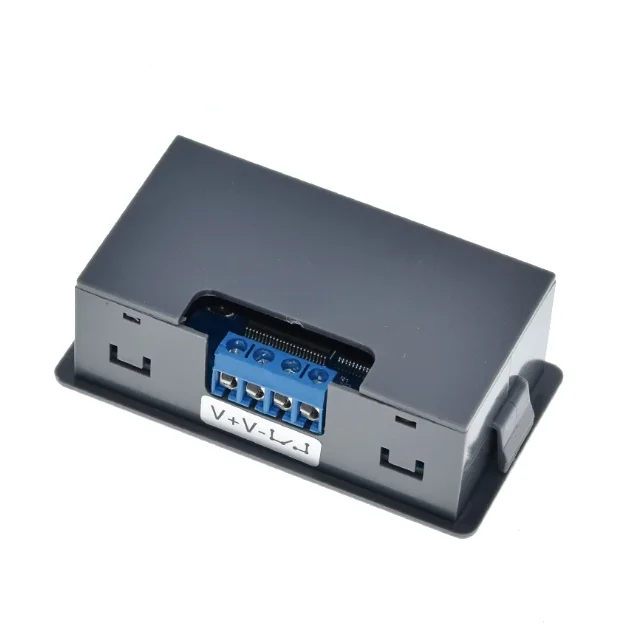

Módulo de relé de todos los modos, XY-WJ01 de retardo, desconexión, disparador, Ciclo de retardo, interruptor de circuito de sincronización, DC6-30V de entrada

Módulo de relé, interruptor de circuito de temporización de ciclo de retardo de apagado y disparo

Módulo de relé, interruptor de circuito de temporización de ciclo de retardo de apagado y disparo

Rango de tiempo: 0,01 segundos ~ 9999 minutos

La pantalla LCD de este producto, muy clara, fácil de usar, potente, pero por favor, los compradores miren las instrucciones de funcionamiento del producto en detalle, productos muy prácticos.

Aspectos destacados del módulo:

1. Con LCD pantalla, el modo actual y los parámetros de un vistazo, muy claro, simple y práctico;

2. Admite Control de disparador de teclas, disparador de nivel alto y bajo, control de conmutación, aplicable a la mayoría de las ocasiones;

3. Fuente de alimentación de amplio voltaje (6 ~ 30V), muy conveniente de usar. 4;

4. Admite carga de datos UART y configuración de parámetros. 5;

5. Tiene una función de pausa clave, con protección de conexión inversa, la conexión inversa no se quema;

6. Agregue un modo de suspensión, después de habilitar, sin operación durante aproximadamente 5 minutos, apague automáticamente la retroiluminación LCD; cualquier tecla para despertar;

7. Puede establecer diferentes parámetros OP, CL, LOP, estos parámetros son independientes entre sí, guardados por separado;

8. Todos los parámetros de configuración se guardan automáticamente al apagarse.

Modo de trabajo:

P0: Después de que se activa la señal, el relé conduce durante el tiempo OP y luego se desconecta; dentro del tiempo OP, la señal no es válida para activarse nuevamente

P1: Después de activar la señal, el relé se enciende durante el tiempo OP y luego se desconecta; dentro del tiempo OP, la señal se activa nuevamente para volver a temporizar.

P2: Después de que se active la señal, el relé se enciende durante el tiempo OP, luego se desconecta; dentro del tiempo OP, la señal se activa nuevamente para restablecer, el relé se desconecta y detiene el tiempo.

P3: después de que se active la señal, el relé se desconecta durante el tiempo CL y luego el relé se enciende; P4: da la señal de disparo, el relé se enciende durante el tiempo OP, Y luego se desconecta.

P4: da la señal de disparo, después de que el relé se encienda durante el tiempo OP, el relé se apaga durante el tiempo CL, luego Cicle la acción anterior, dé la señal nuevamente dentro del ciclo, restaurar el estado inicial, detener la sincronización; el número de ciclo (LOP) se puede establecer; El ciclo termina, mantenga el relé apagado; P5: dé la señal de disparo, el relé se apaga durante el tiempo CL, luego apague el relé, detenga el tiempo.

P5: da la señal de disparo, después de que el relé se desconecte durante el tiempo CL, el relé se enciende durante el tiempo OP, luego Cicle la acción anterior, dé la señal nuevamente dentro del ciclo, restaurar el estado inicial, detener la sincronización; el número de ciclo (LOP) se puede establecer; Al final del ciclo, mantenga el relé encendido.

P6: no se necesita señal de disparo después del encendido, relé en tiempo OP, relé apagado tiempo CL, luego ciclo de las acciones anteriores; se pueden configurar los tiempos de ciclo (LOP); final del ciclo, mantener el relé apagado; P7: Después del encendido, señal de disparo no se necesita; tiempos de ciclo (LOP) Se puede configurar; al final del ciclo, mantenga el relé apagado.

P7: No se necesita señal de disparo después del encendido, el relé se desconecta en el momento CL, el relé se enciende en el momento OP y cicla las acciones anteriores; el número de ciclo (LOP) se puede configurar; al final del ciclo, el relé se mantiene encendido.

P8: Función de retención de señal Si hay una señal de activación, la sincronización se borrará a cero y el relé se mantendrá encendido; cuando la señal desaparezca, el relé se desconectará después del tiempo OP; durante el período de tiempo, si hay una señal de nuevo, El tiempo se borrará a cero;

P9: Función de retención de señal Si hay una señal de disparo, la temporización se borra a cero, el relé permanece desconectado; cuando la señal desaparece, el relé conduce después de la temporización CL; durante el período de temporización, cuando hay una señal de nuevo, el tiempo se borra a cero;

(P0 ~ P7) Modo, presione brevemente el botón de pausa, el sistema no ha activado la sincronización, el sistema comienza a cronometrar; el sistema ya ha cronometrado, el sistema pausa la sincronización, el relé está desconectado y la pantalla parpadeante "FUERA" como recordatorio; Modo P8 P9, En el caso de una señal de disparo, el relé permanecerá desconectado; cuando la señal desaparece, el relé conduce después de la sincronización CL; durante el período de sincronización, si hay otra señal, el tiempo se borrará.

Modo P8 P9, el botón de pausa se utiliza como señal de disparo en la interfaz de ejecución, y su función de botón de pulsación corta/pulsación larga se desactivará; Modo P8 P9, el botón de pausa se utiliza como señal de disparo en la interfaz de ejecución.

Parámetros del producto

1: Voltaje de funcionamiento: fuente de alimentación de 6 - 30V

2: Fuente de señal de disparo: disparador de alto nivel (3,0 V ~ 24V), disparador de bajo nivel (0,0 V ~ 0,2 V), control de interruptor (interruptor pasivo).

3: capacidad de salida: puede controlar CC 30V dentro de 10A o CA 220v5A dentro del dispositivo

4: corriente de reposo: 15mA corriente de funcionamiento: 50mA

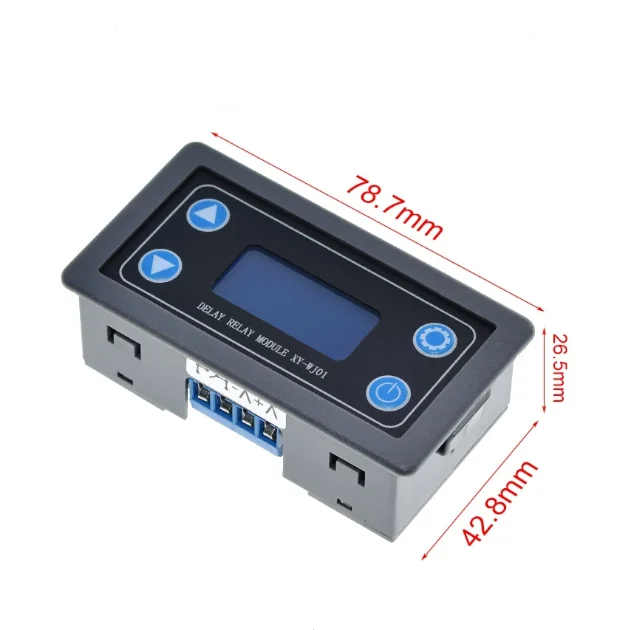

5: vida útil: más de 100.000 veces; temperatura de funcionamiento: -40-85 ℃; peso: 45g, tamaño: 7,1*3,9*2,5 cm (largo, ancho y alto)

6: Con aislamiento de optoacoplador para mejorar la capacidad antiinterferencia, placa de circuito de grado industrial, los parámetros establecidos después de un corte de energía siempre se memorizarán.

Rango de tiempo

0,01 segundos (pequeño) ~ 9999 minutos (Grande) continuamente ajustable

Cómo seleccionar el rango de tiempo:

En la interfaz de modificación de parámetros OP/CL, presione brevemente el botón de pausa para seleccionar el rango de tiempo;

XXXX Sin punto decimal, rango de tiempo 1sec ~ 9999sec

XX X.X Punto decimal en el décimo lugar, rango de tiempo 0,1 seg ~ 999,9 seg.

XX.XX Punto decimal en el lugar de cientos, rango de tiempo 0,01 segundos ~ 99,99 segundos

El punto decimal X.X.X.X está completamente iluminado, rango de tiempo de 1 minuto ~ 9999 minutos

Por ejemplo, si desea establecer OP es 3,2 segundos, luego mueva el punto decimal al décimo dígito, pantalla LCD 003,2

Descripción del parámetro: OP on time, CL off time, LOP cycle Times (1-9999 veces, "----" representa ciclos infinitos)

I. Configuración de parámetros

A) Ingrese a la interfaz de Configuración presionando prolongadamente el botón de configuración;

B) En Primer lugar configure el modo de trabajo, parpadea para recordar el modo de trabajo, configure el modo de trabajo presionando brevemente el botón de aumentar/disminuir;

C) Presione brevemente el botón de configuración para seleccionar el modo de trabajo e ingresar la configuración de los parámetros del sistema;

D) En la interfaz de configuración de parámetros del sistema, presione brevemente la tecla de configuración para cambiar el parámetro del sistema a modificar, presione brevemente/mantenga presionada la tecla aumentar/disminuir para modificar;

(Nota: En los modos P0 ~ P3/P8/P9, la tecla de configuración de pulsación corta no es válida).

E) En la interfaz de modificación de parámetros OP/CL, presione brevemente el botón de pausa para cambiar la unidad de sincronización (1s/0,1 s/0,01 s/1min);

F) Cuando se completen todos los ajustes de parámetros, mantenga presionado el botón de Configuración para guardar los ajustes de parámetros y salir de la interfaz de configuración;

1. Carga de datos remota y función de configuración de parámetros:

El sistema admite la carga de datos UART y la función de configuración de parámetros;

UART: 9600,8,1

2. Funciones adicionales

A) Función de hibernación automática: en la interfaz de ejecución (modo P0 ~ P7), mantenga presionada la tecla de pausa para iniciar o cerrar la función de hibernación automática (seleccione encendido para iniciar la función de hibernación, a través de la función de hibernación, a continuación. Cinco minutos más o menos, sin ninguna operación, la retroiluminación LCD se cerrará automáticamente, el sistema funcionará normalmente, Y despertar con cualquier tecla; apagado para cerrar la función de hibernación);

B) Visualización de parámetros: En la interfaz en ejecución, presione brevemente la tecla SET para mostrar la configuración de parámetros actual del sistema y no afecta el funcionamiento normal del sistema;

C) Cambio de contenido de visualización: en el modo P4 ~ P7, cambie el contenido de visualización (tiempo de ejecución/Número de ciclo) presionando brevemente la tecla ABAJO.
