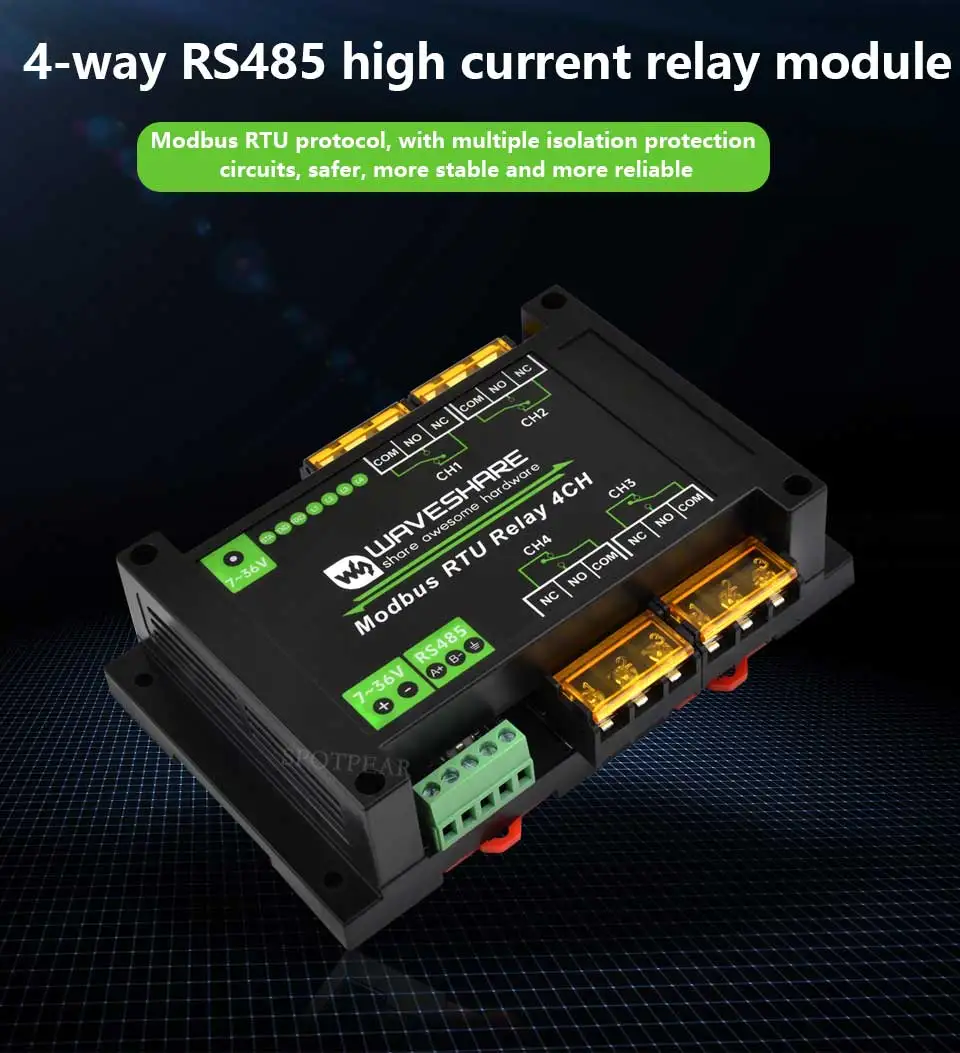

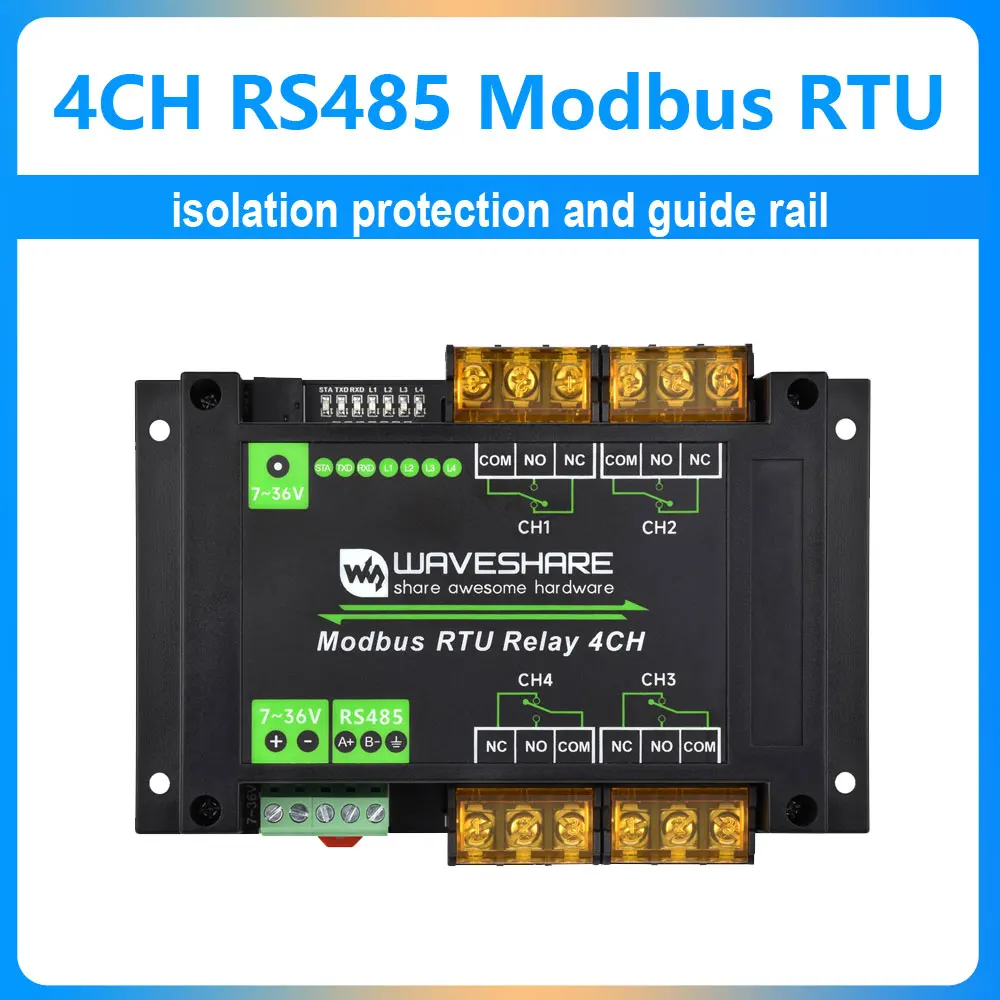

Módulo de relé industrial Modbus RTU RS485 de 4 vías RS485 de alta corriente con protección de aislamiento y carril guía más seguro, más estable

Características del producto

Este producto es un módulo de relé de alta corriente de 4 vías controlado por una interfaz RS485 industrial, que utiliza el protocolo Modbus RTU, con aislamiento de potencia incorporado, aislamiento de acoplamiento magnético ADI, fusible de autorrecuperación y circuitos de protección TVS, y carcasa de riel ABS. diseño.Este producto es fácil de operar, con rápida velocidad de comunicación, estabilidad, confiabilidad y seguridad, y se puede aplicar a diversos equipos de control industrial o aplicaciones con altos requisitos de comunicación.

• Admite configurar la dirección del dispositivo (1 ~ 255) para conectar en cascada varios dispositivos a través del bus RS485

• Con las funciones de encendido y apagado, el relé se puede controlar mediante un comando para cerrar automáticamente después de abrirlo durante un período de tiempo.

• Chip regulador de voltaje integrado, fuente de alimentación de amplio voltaje de 7 V ~ 36 V enchufable directo

• El aislamiento de energía integrado puede proporcionar un voltaje de aislamiento estable y no se requiere fuente de alimentación adicional en el extremo del aislamiento.

• Aislamiento de acoplamiento magnético ADI integrado para aislamiento de señal, alta confiabilidad, fuerte antiinterferencia y bajo consumo de energía.

• El fusible reiniciable integrado y el TVS (supresor de voltaje transitorio) pueden suprimir eficazmente la sobretensión y el voltaje de pico transitorio en el circuito, prevenir sobrecorriente y sobretensión, protección contra rayos y antiestática.

• Aislamiento del optoacoplador integrado para evitar interferencias de los circuitos de alto voltaje del relé

• Al adoptar un chip controlador de relé especial, con protección de diodo de rueda libre incorporada, la capacidad de conducción es más fuerte y estable

• Circuito de conexión anti-reversa integrado para evitar que los polos positivo y negativo se invierten y quemen el circuito.

• Adopte relés de alta corriente de alta calidad, lo que permite el acceso a cargas: ≤30A 250V CA o ≤30A 28V CC

• Carcasa protectora ABS tipo riel, fácil de instalar y usar, más segura con carcasa

• Se proporcionan tres indicadores LED externos para facilitar la visualización del estado de la MCU y el estado de recepción y envío de la señal.




  Parámetros del producto




  Tensión de funcionamiento

  7V ~ 36V

  Protocolo de comunicación

  RS485

  Velocidad en baudios de comunicación

  4800，9600，19200，38400，57600，115200，
  128000，256000

  Formato de comunicación predeterminado

  9600, N, 8,1

  Número de relé

  4 vías

  Tipo de contacto

  Uno normalmente abierto, otro normalmente cerrado

  Carga de contacto

  ≤30A 250V CA o ≤30A 28V CC

  Protocolo de comunicación

  Protocolo Modbus RTU estándar

  Configuración de la dirección RS485

  1~255

  Luces indicadoras

  STA: luz indicadora MCU, parpadea cuando la MCU está funcionando normalmente
  TXD: Luz indicadora de envío, la luz se enciende al enviar datos
  RXD: luz indicadora de recepción, la luz se enciende al recibir datos




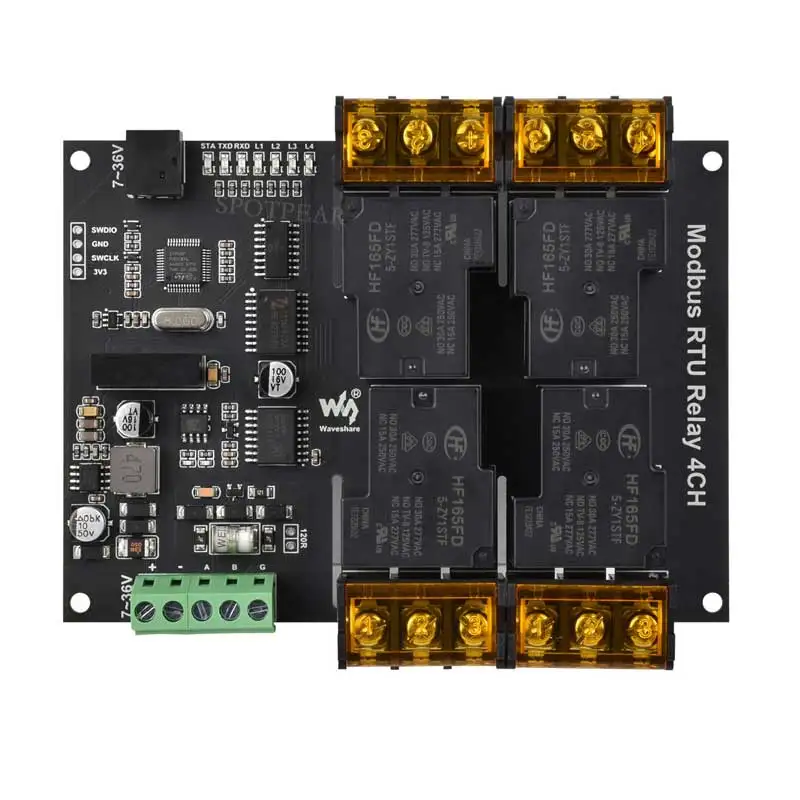

  Puertos e indicadores

  Con una variedad de luces indicadoras, es conveniente verificar el estado de funcionamiento del módulo.

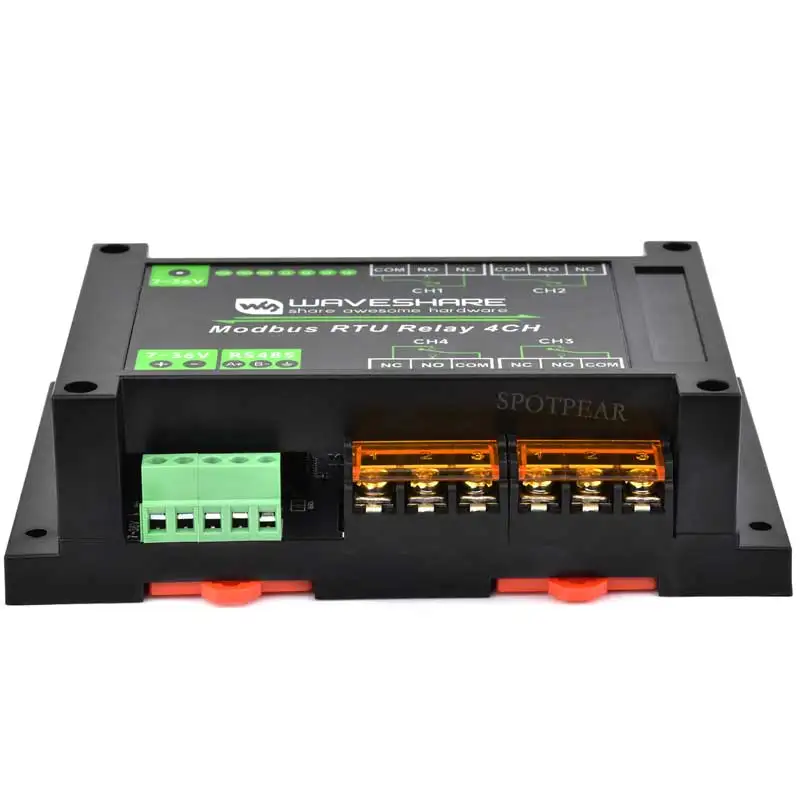

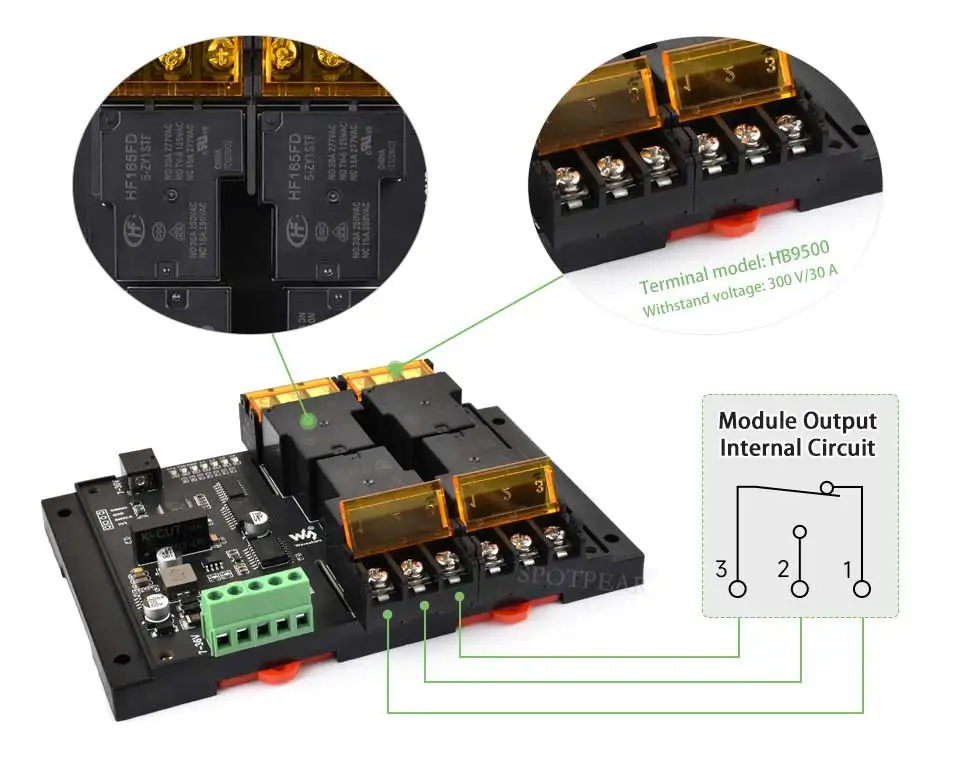

  Bloques de terminales de alta corriente

  Relé de alta corriente 30A, bloque de terminales de alta calidad con cubierta,
  Todas las interfaces se pueden conectar directamente a través de los terminales de cableado, lo que hace que el cableado de alta corriente sea más conveniente






  Múltiples circuitos de protección de aislamiento integrados

  Múltiples protecciones, más seguras y confiables de usar.

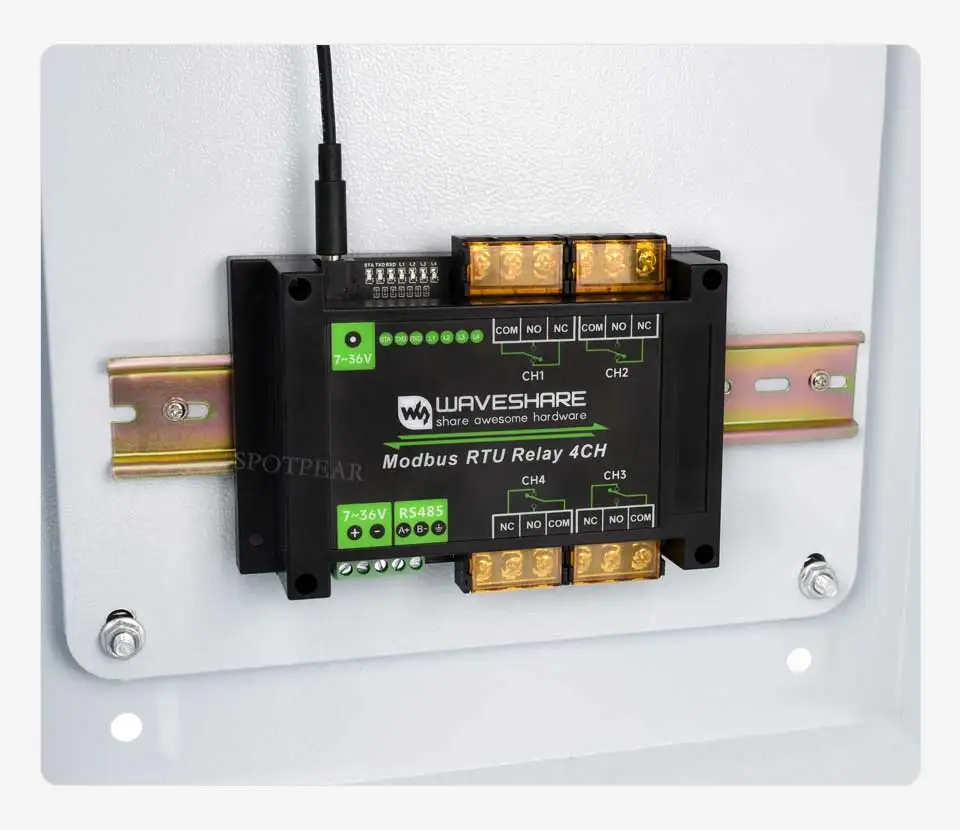

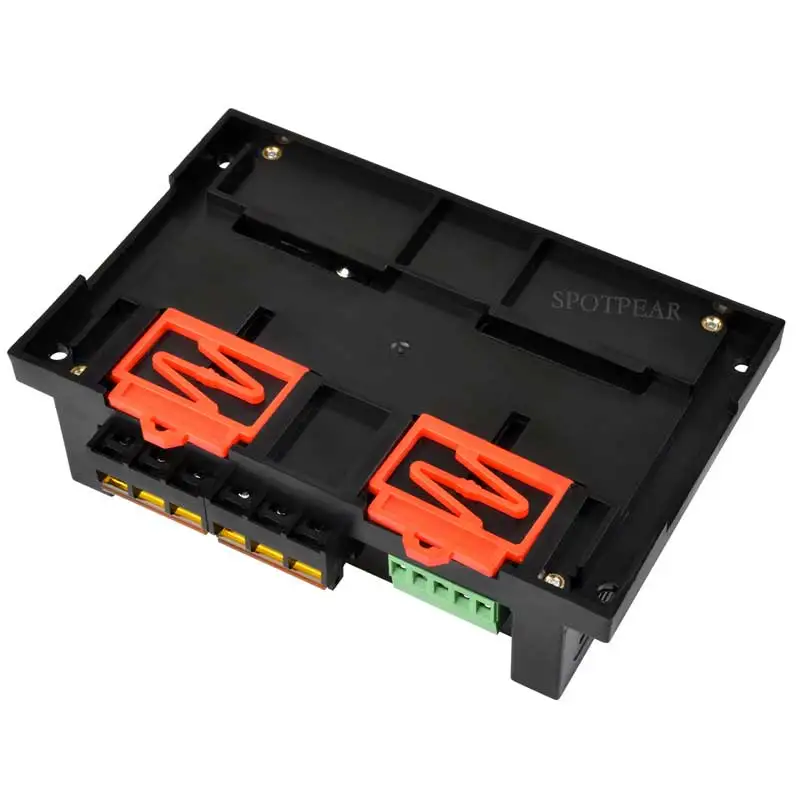

  Diseño de carcasa de riel guía

  Carcasa protectora ABS tipo riel, fácil de instalar y usar, más segura con carcasa



  Comunicación RS485

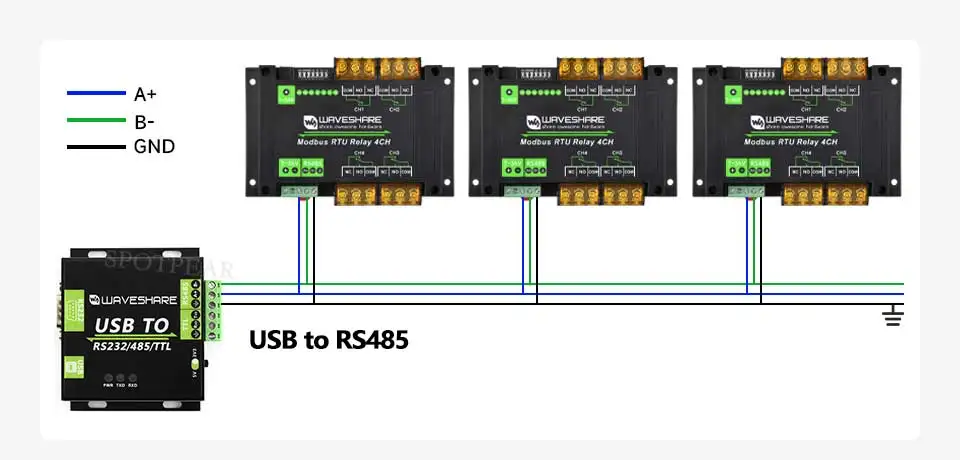

  Admite la configuración de la dirección del dispositivo (1 ~ 255) y se pueden conectar en cascada varios dispositivos a través del bus RS485.

  Cuando hay muchos dispositivos en cascada y la distancia de comunicación es lejana, es necesario agregar un repetidor RS485 según la situación real.






  La imagen es solo para visualización, este producto no incluye USB a RS485

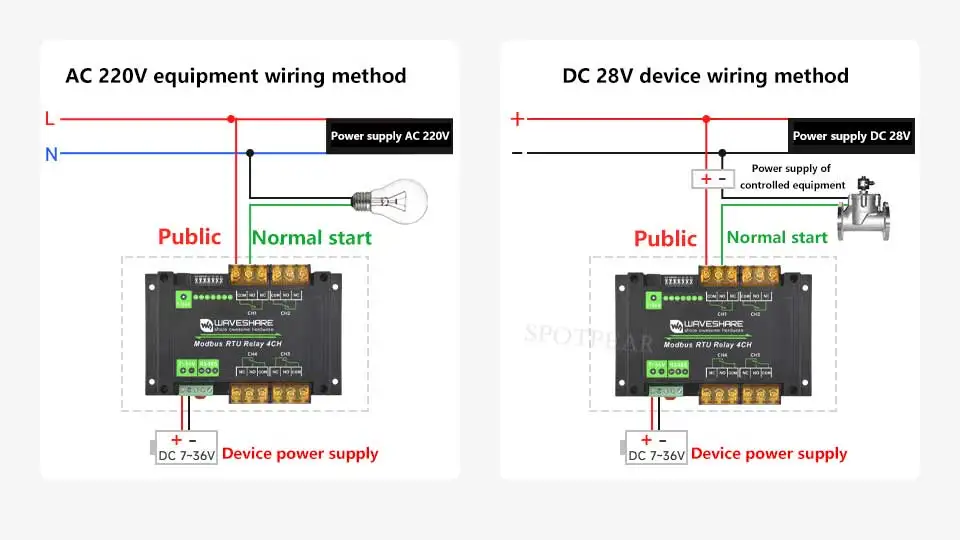

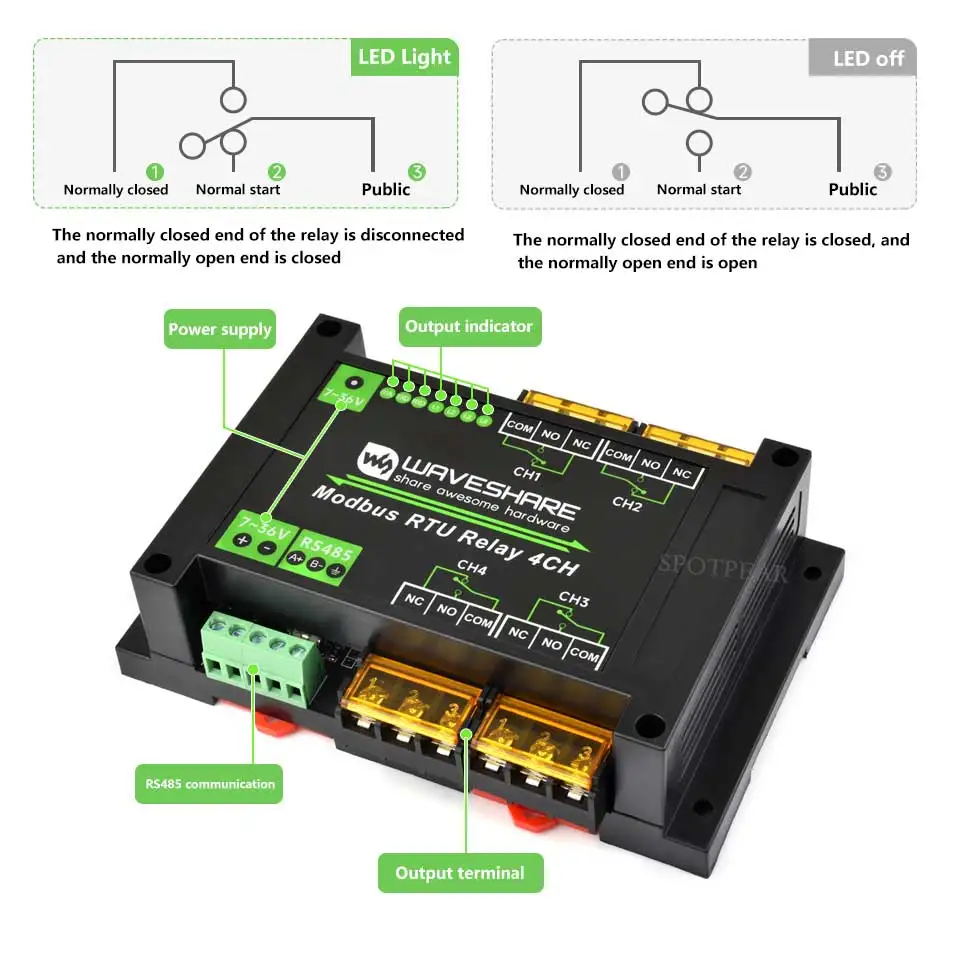

  Cableado de relé

  El dispositivo dispone de un relé con una clasificación de contacto de 30A 250V AC o 30A 28V DC








  Escenario de aplicación



  Productos

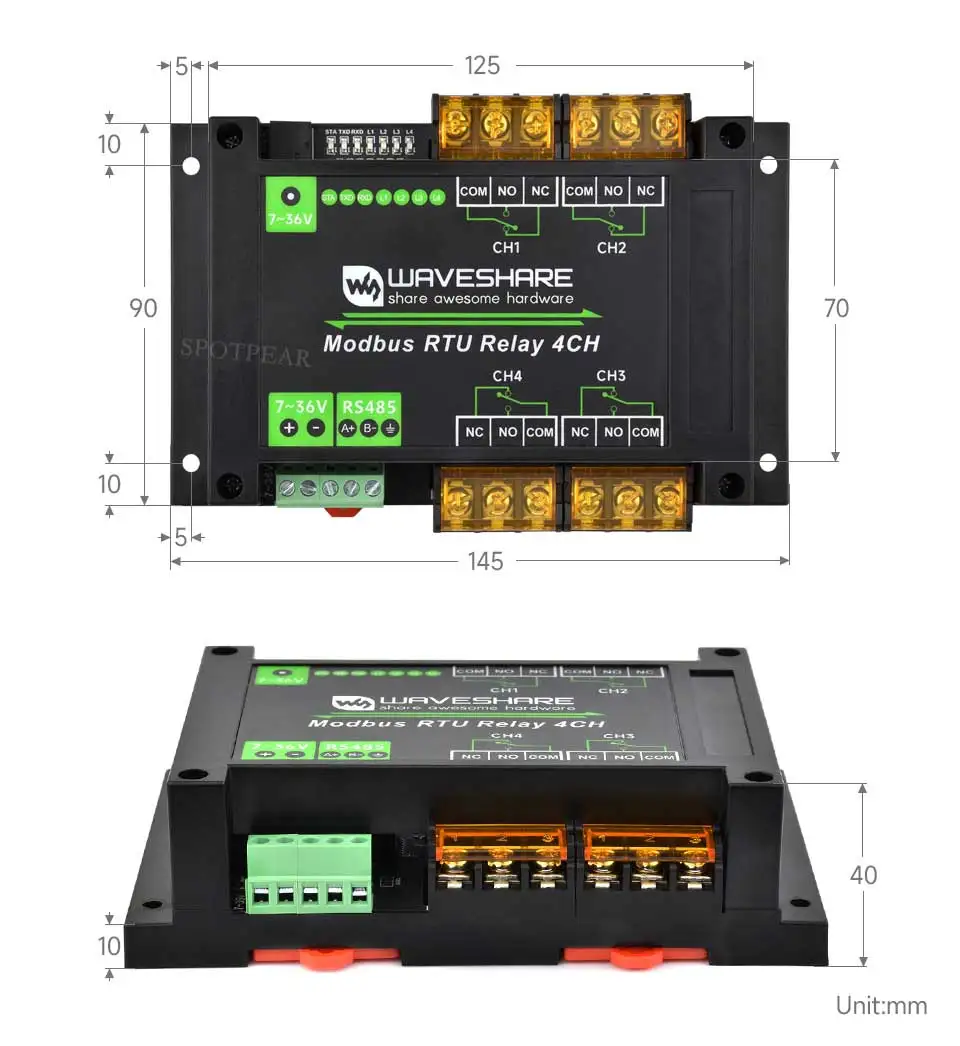

  Tamaño del producto




•
