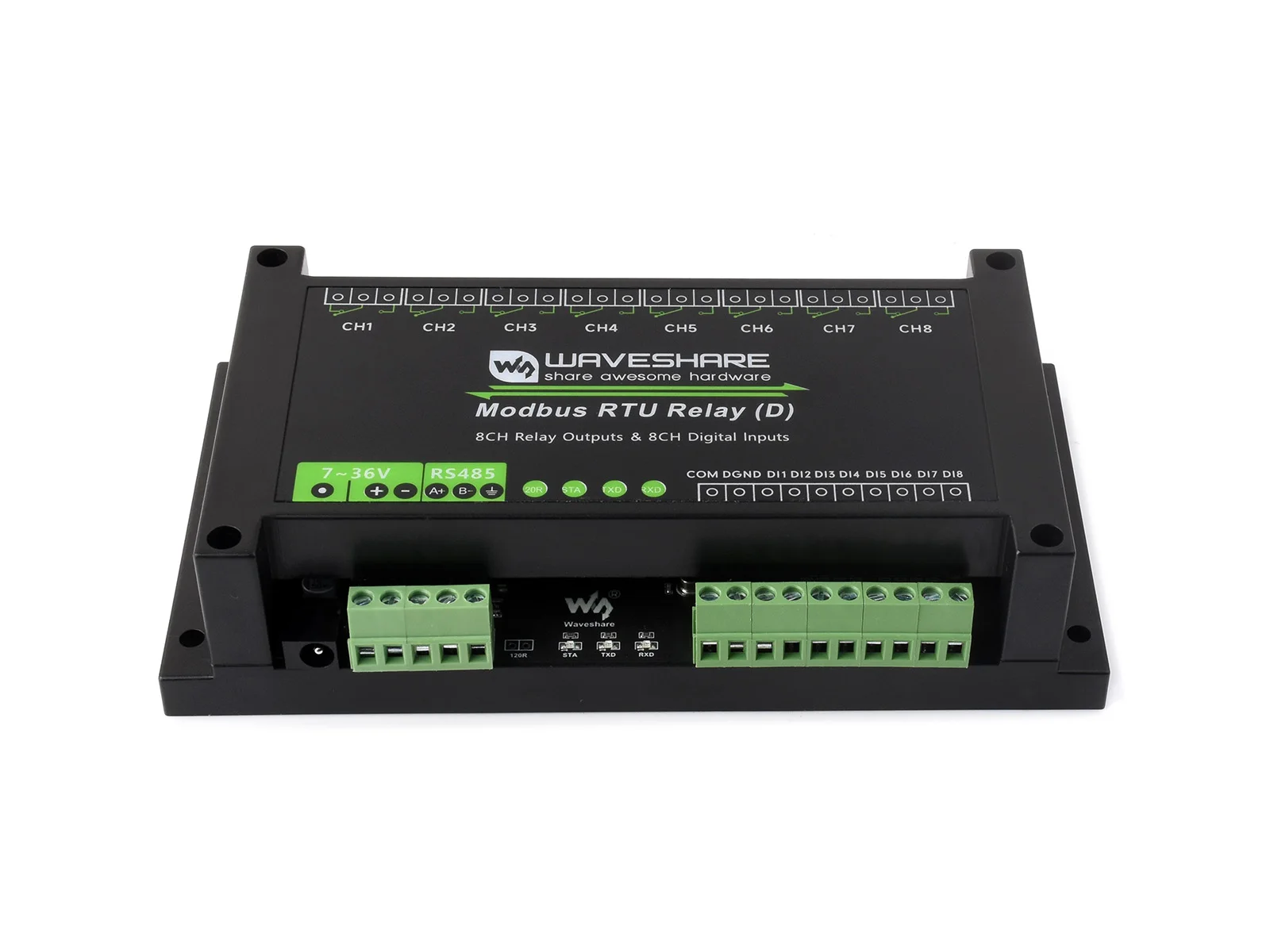

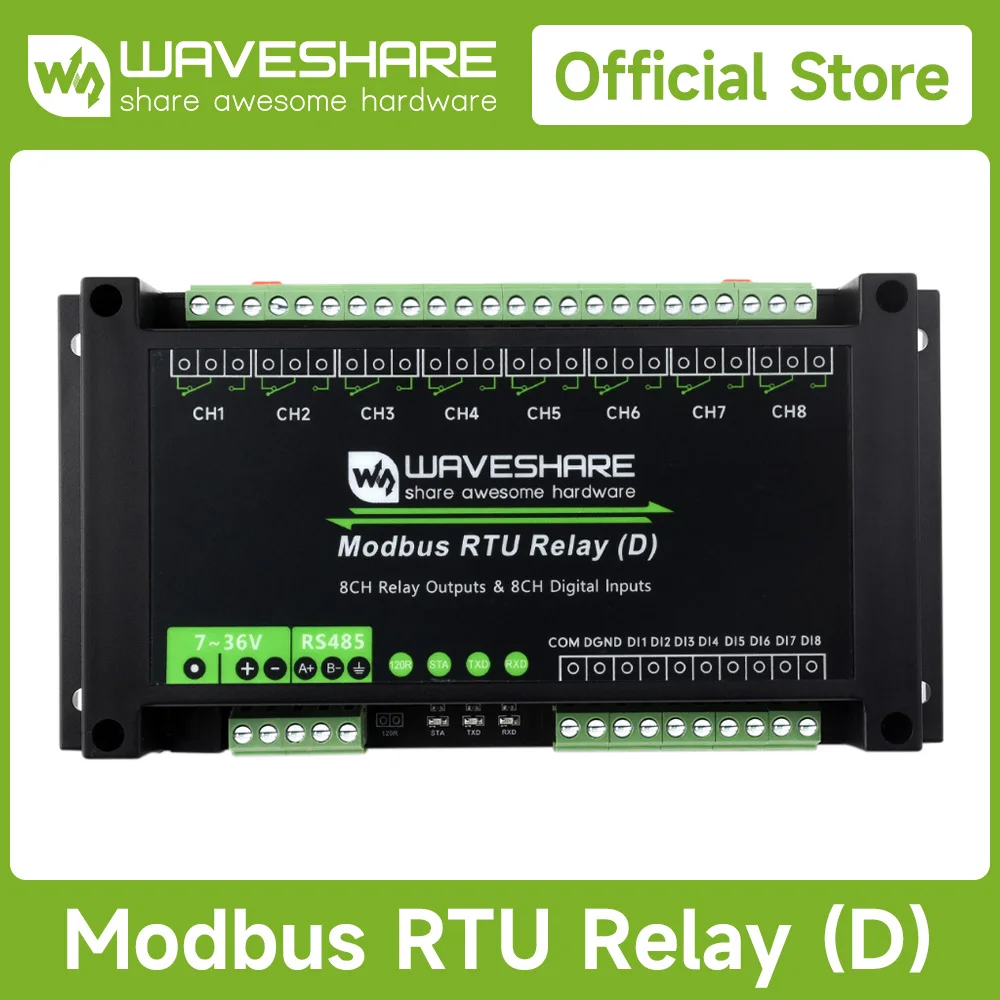

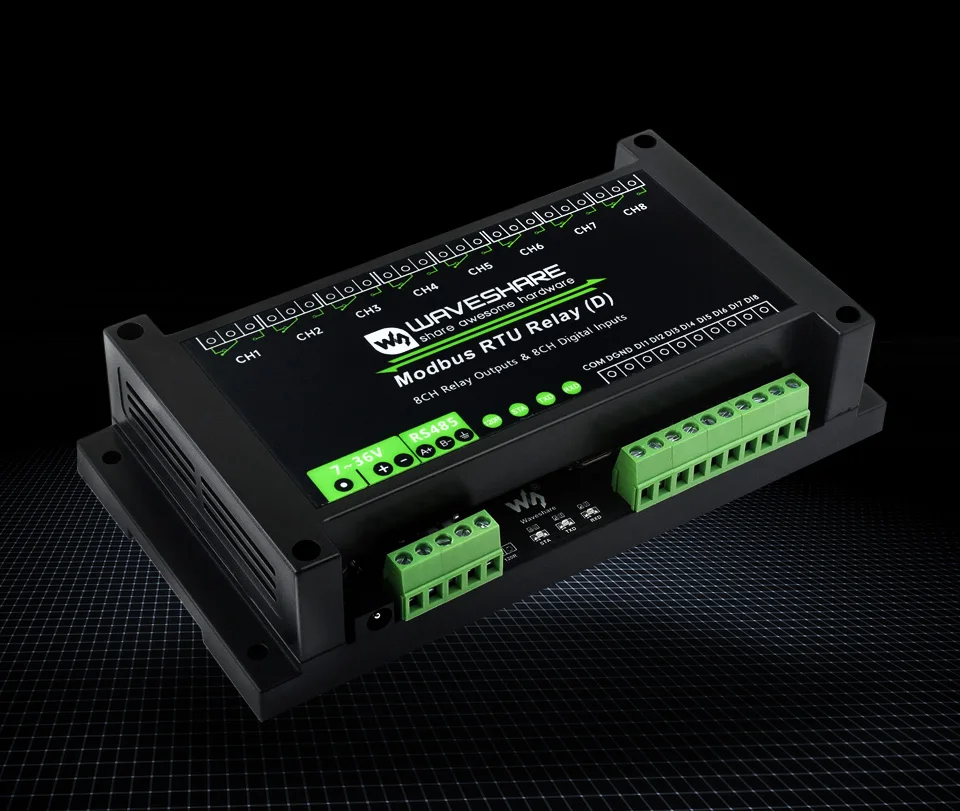

Módulo de relé industrial Modbus RTU de 8 canales (D) Waveshare con entrada digital y RS485, protocolo Modbus RTU, fuente de alimentación de 7 ~ 36 V

Protocolo Modbus RTU, circuitos de protección de aislamiento múltiple, seguro, estable y confiable

Este es un módulo de relé industrial de 8 canales controlado mediante bus RS485, con entrada digital de 8 canales, que utiliza el protocolo Modbus RTU.Cuenta con circuitos de protección integrados como aislamiento de energía, aislamiento magnético y diodo TVS, etc.También viene con una carcasa de ABS.El relé Modbus RTU (D) es muy fácil de usar.Debido a su rápida comunicación, estabilidad, confiabilidad y seguridad, es una opción ideal para equipos de control industrial y/o aplicaciones con altos requisitos de comunicación.

• Dirección de dispositivo configurable (1~255), se pueden conectar en cascada varios dispositivos en el bus RS485

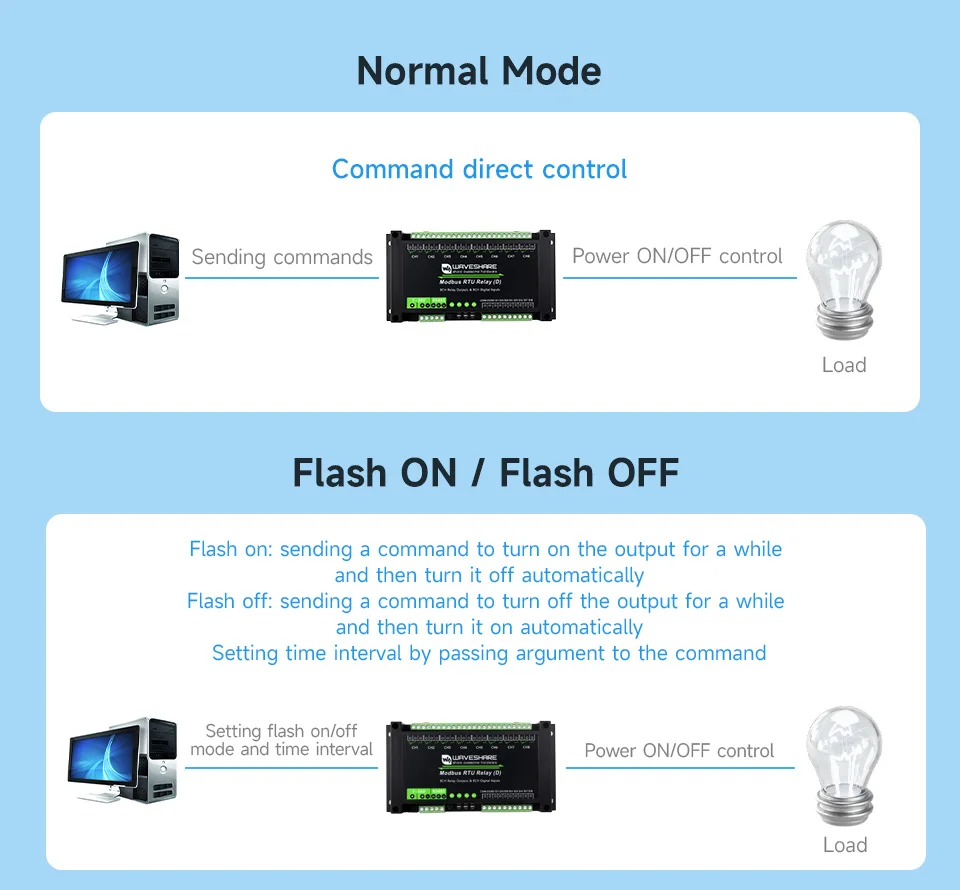

• Cuenta con función de encendido y apagado, al pasar la discusión al comando, es posible encender el relé por un tiempo y luego cerrarlo automáticamente.

• Aislamiento de fuente de alimentación unibody integrado, proporciona un voltaje aislado estable, no necesita fuente de alimentación adicional para el terminal aislado

• Aislamiento magnético unibody integrado, permite aislamiento de señal, alta confiabilidad, fuerte antiinterferencia, bajo consumo de energía

• El fusible reiniciable integrado y el TVS (supresor de voltaje transitorio), suprime eficazmente la sobretensión y el voltaje de pico transitorio en el circuito, proporciona protección contra sobrecorriente/sobrevoltaje, rayos y antelectrostática.

• Aislamiento del optoacoplador integrado, evita que el relé se interfiera con el circuito de alto voltaje.

• Adopta un chip controlador de relé dedicado, con protección de diodo flyback incorporada, para una capacidad de conducción más fuerte y estable

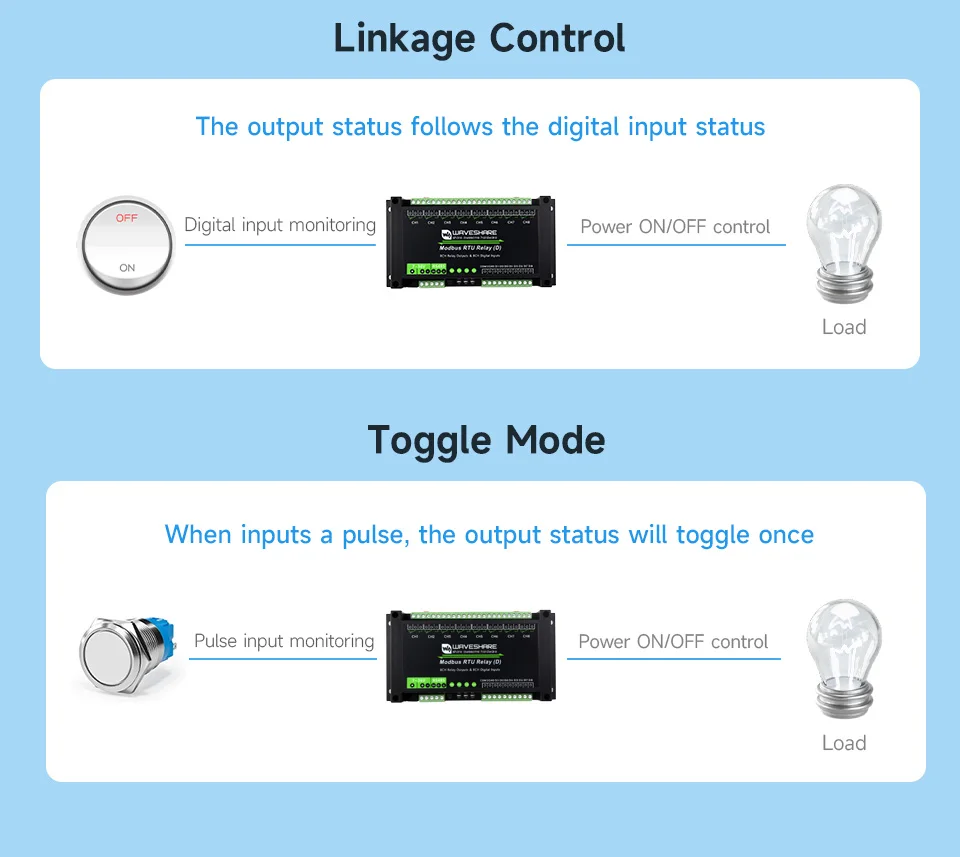

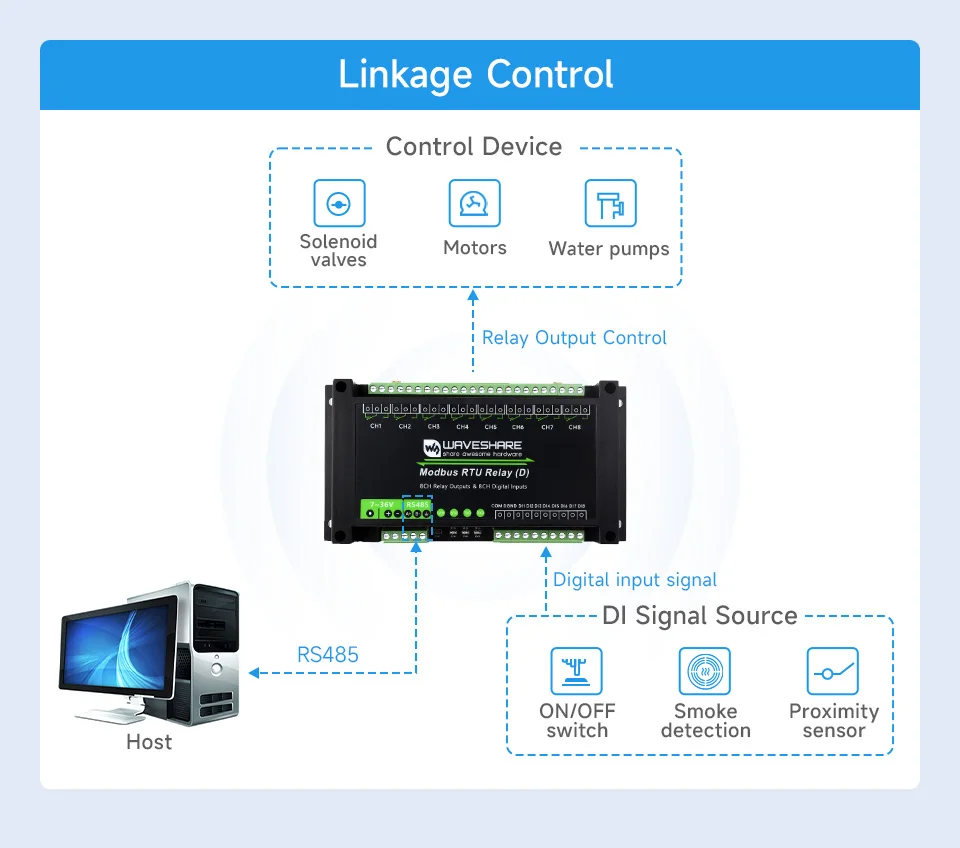

• Admite entrada digital pasiva y activa, con aislamiento optoacoplador bidireccional, algoritmo de desbounque incorporado.El relé admite control de enlace de entrada digital o control de palanca

• Circuito a prueba de inverso, evita que el circuito se dañe accidentalmente por una conexión incorrecta

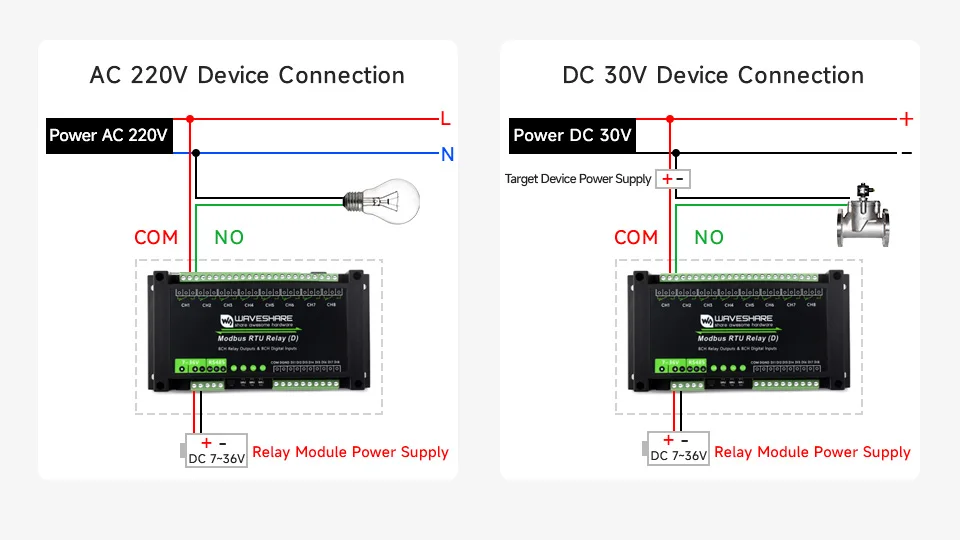

• Relé de alta calidad, clasificación de contacto: ≤10A 250VAC/30VDC

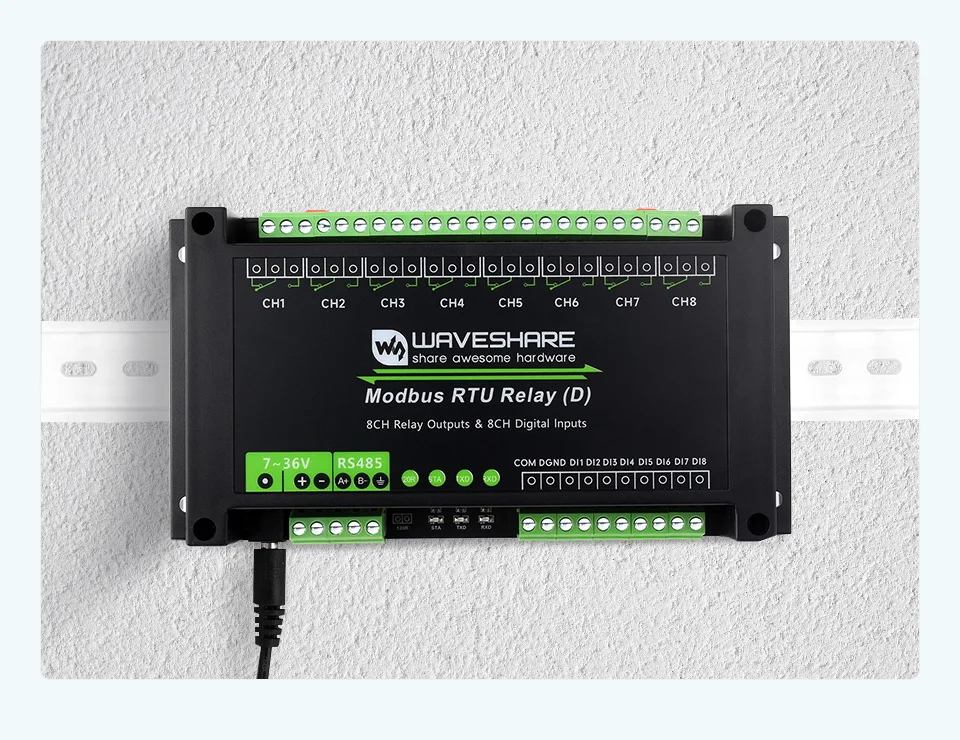

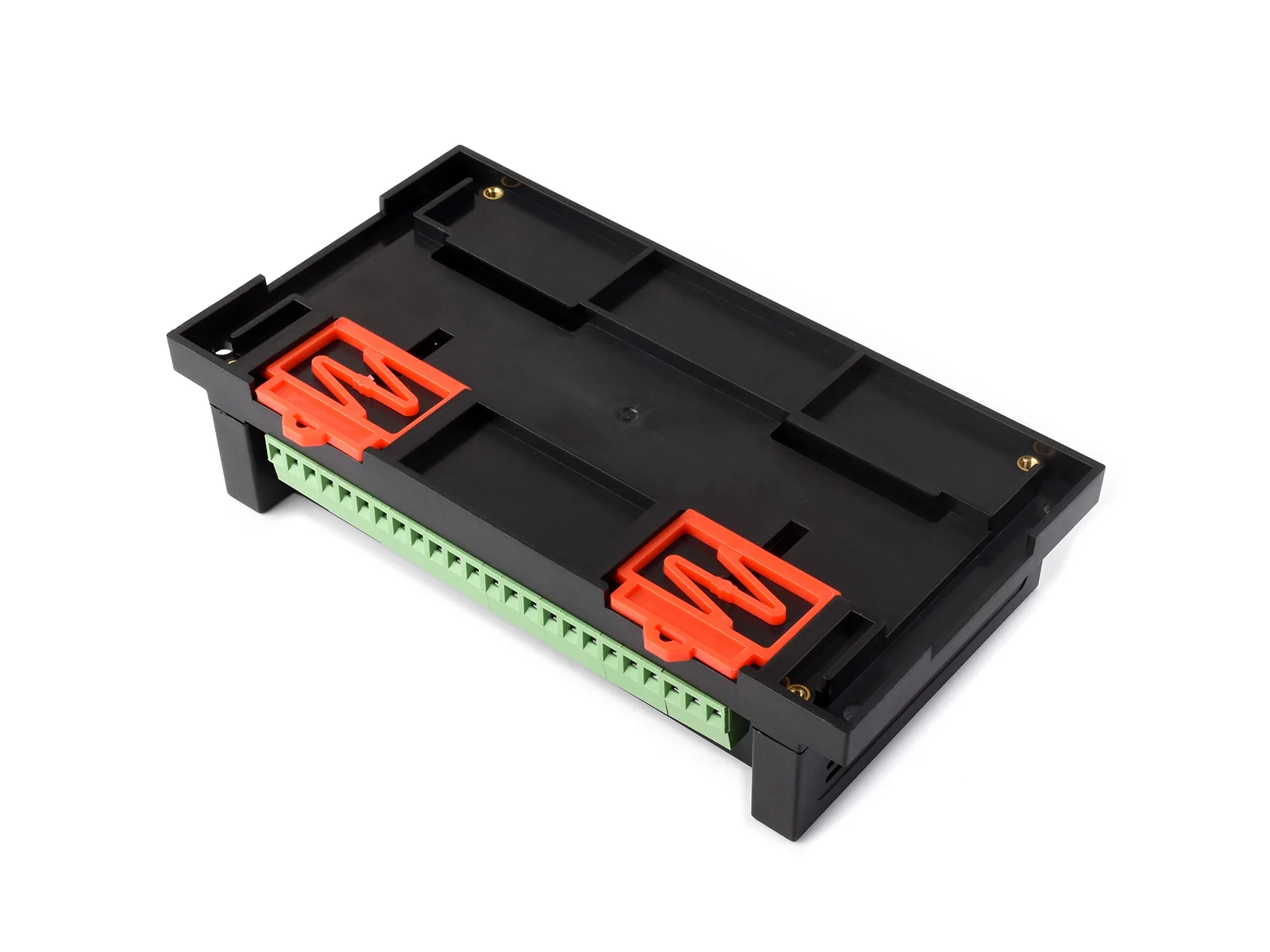

• Caja de plástico ABS montada en riel, fácil de instalar y segura de usar

• Múltiples LED para indicar el estado de la MCU y el estado de transceptor de señal

FUENTE DE ENERGÍA

7 ~ 36V

INTERFAZ DE COMUNICACIÓN

RS485

BAUDRAR

4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000

FORMAT DE COMUNICACIÓN DEFAULT

9600, N, 8, 1

CANALES DE RELAJOS

8

CONTACTE EL FORMA

1NO 1NC

CLASSIFICACIÓN DE CONTACTO

≤10A 250VAC/30VDC

ENTRADA DIGITAL

8DI, 5~36V, entrada pasiva/activa (NPN o PNP), aislamiento optoacoplador bidireccional incorporado

PROTOCOL DE COMUNICACIÓN

Protocolo Modbus RTU estándar

DIRECCIÓN RS485

1~255

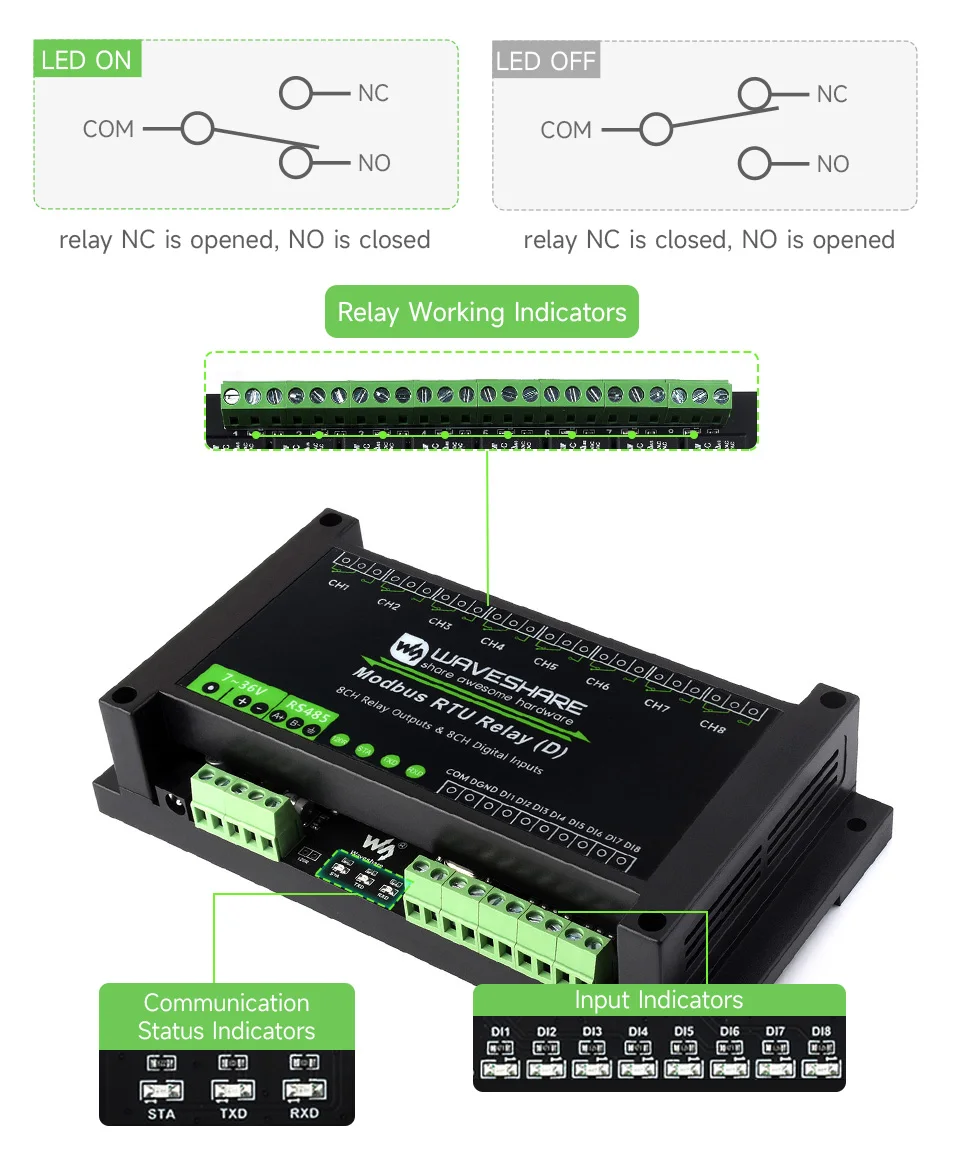

INDICADORES LED

STA: Indicador MCU, sigue parpadeando cuando la MCU normalmente funciona
TXD: indicador TX, se ilumina al enviar datos
RXD: indicador RX, se ilumina al recibir datos

Admite lectura de entrada digital enviando comandos de protocolo Modbus RTU a través de RS485 para control de salida de relé

Múltiples protecciones para un uso más seguro y confiable

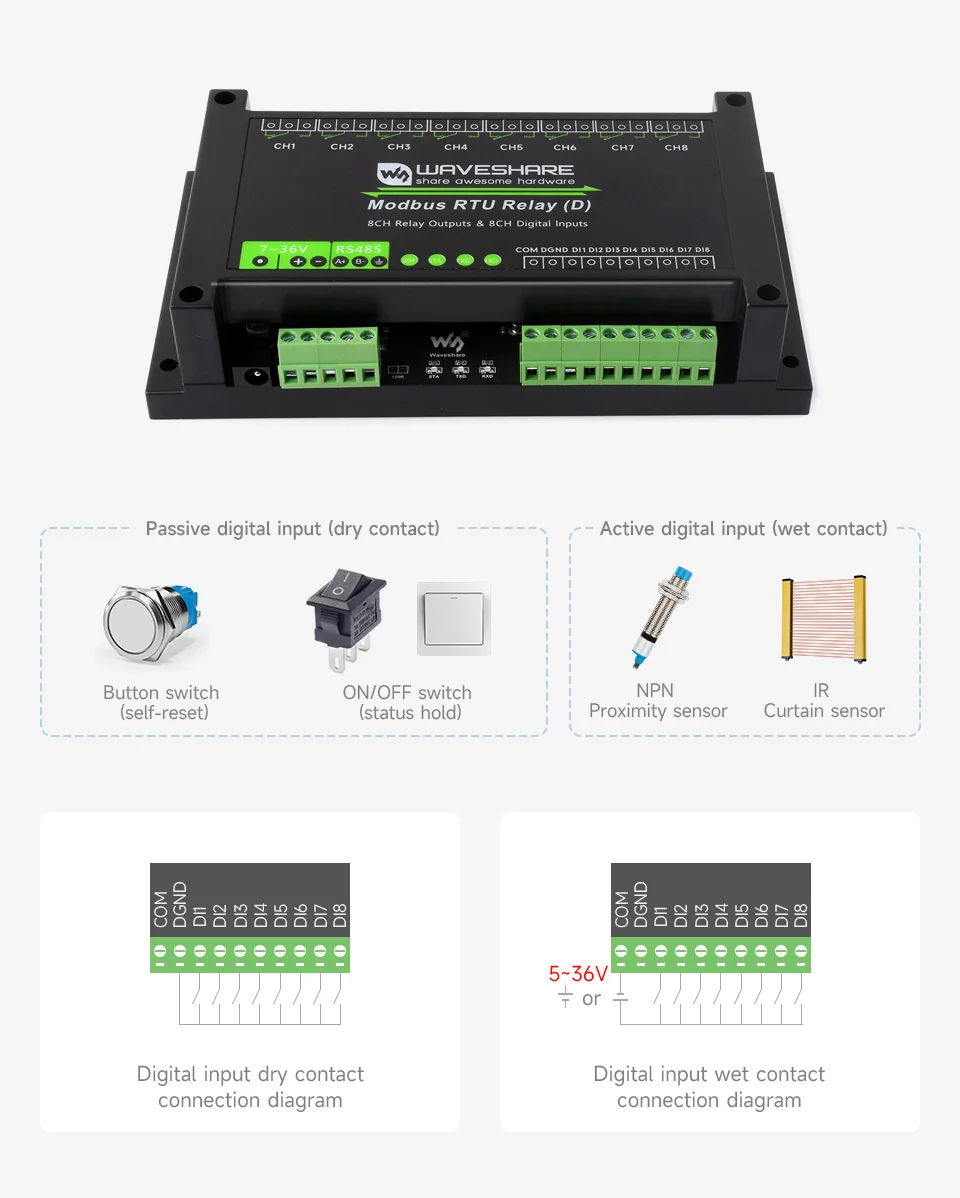

Admite entrada digital pasiva (contacto seco) y activa (contacto húmedo), con aislamiento optoacoplador bidireccional

Con múltiples indicadores LED, fácil de monitorear el estado operativo

Dirección del dispositivo configurable (1 ~ 255), varios dispositivos se pueden conectar en cascada en el bus RS485

En caso de que muchos dispositivos estén conectados en cascada o la distancia de comunicación sea bastante larga, es necesario utilizar repetidores RS485

Solo como referencia, el convertidor USB A RS232/485/TTL no está incluido

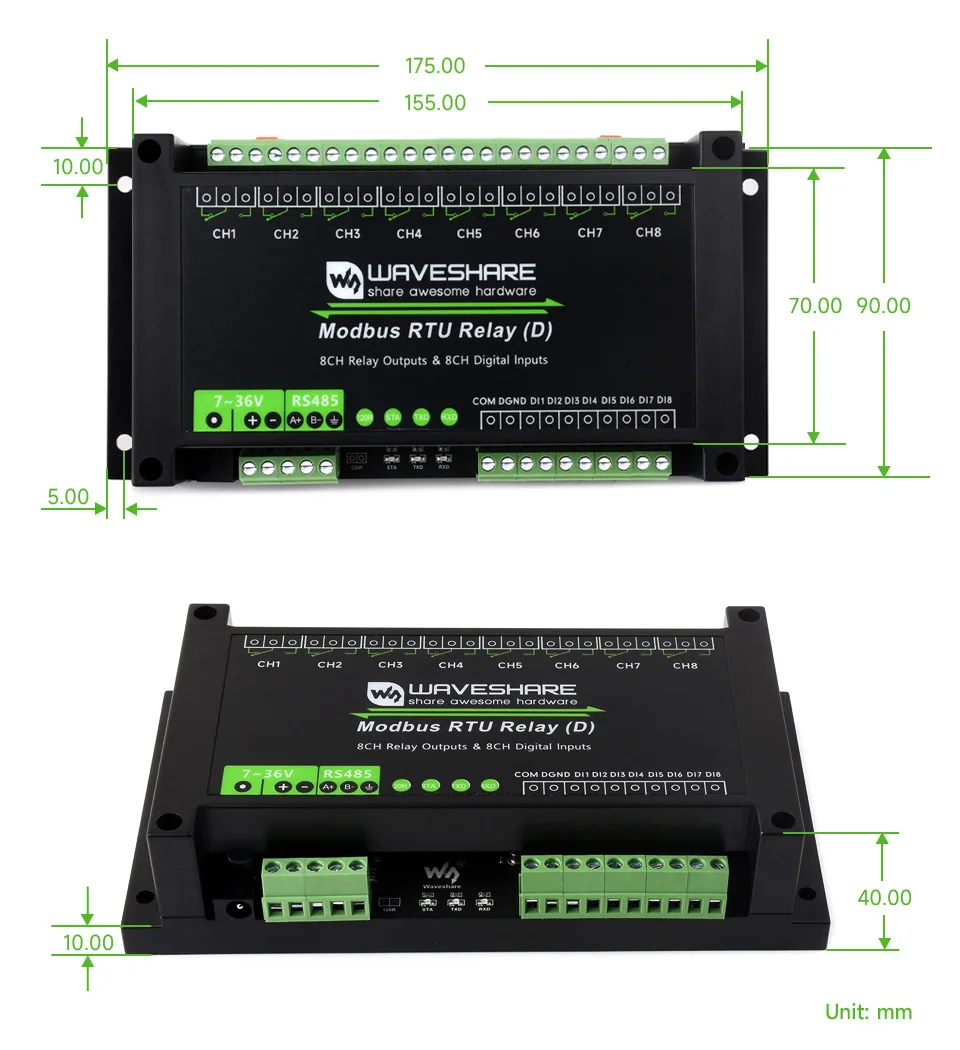

Caja de plástico ABS montada en riel, fácil de instalar, segura de usar

---

WIKI:

* Los recursos para diferentes productos pueden variar; consulte la página wiki para confirmar los recursos realmente proporcionados.

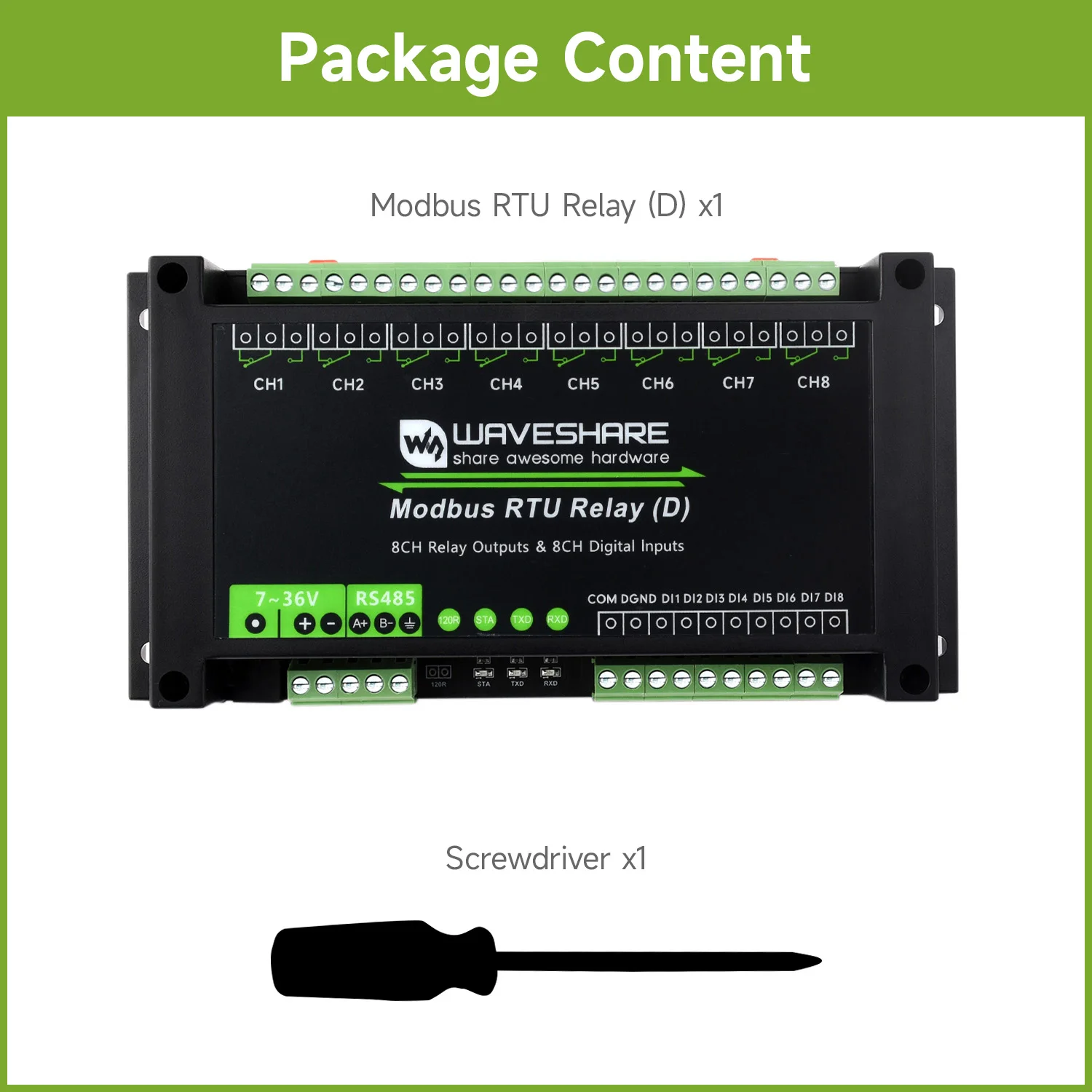

CONTENIDO DEL PAQUETE

Peso:0,296 kg

• La fuente de alimentación de este producto no está incluida, se recomienda comprar
