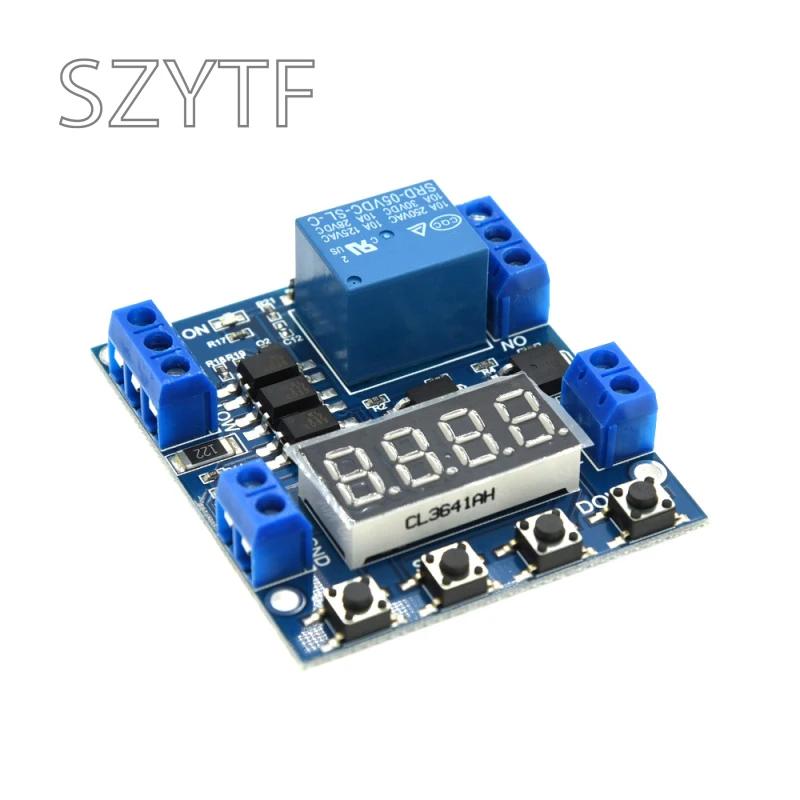

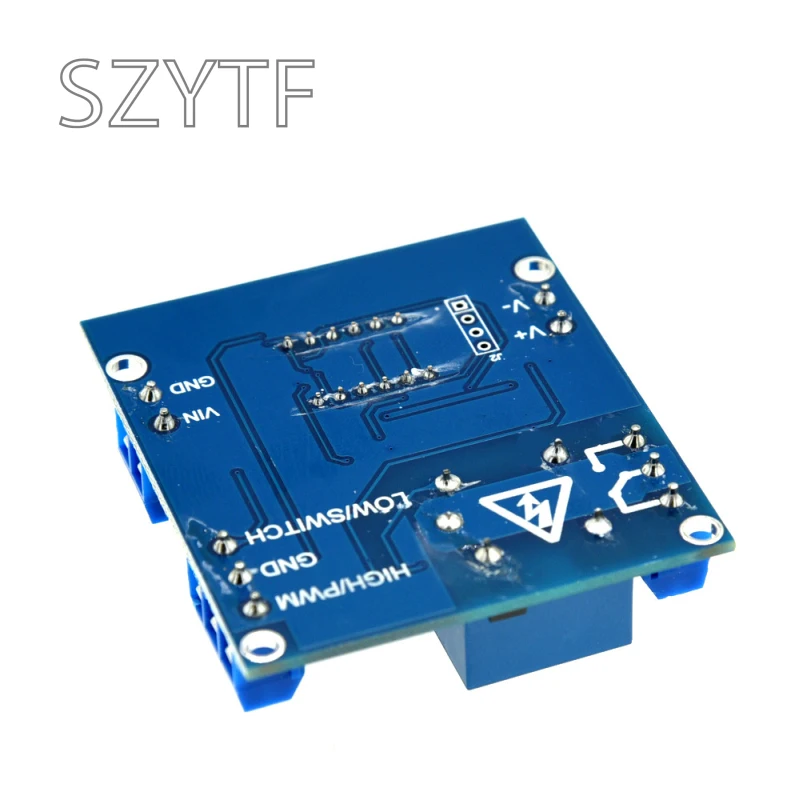

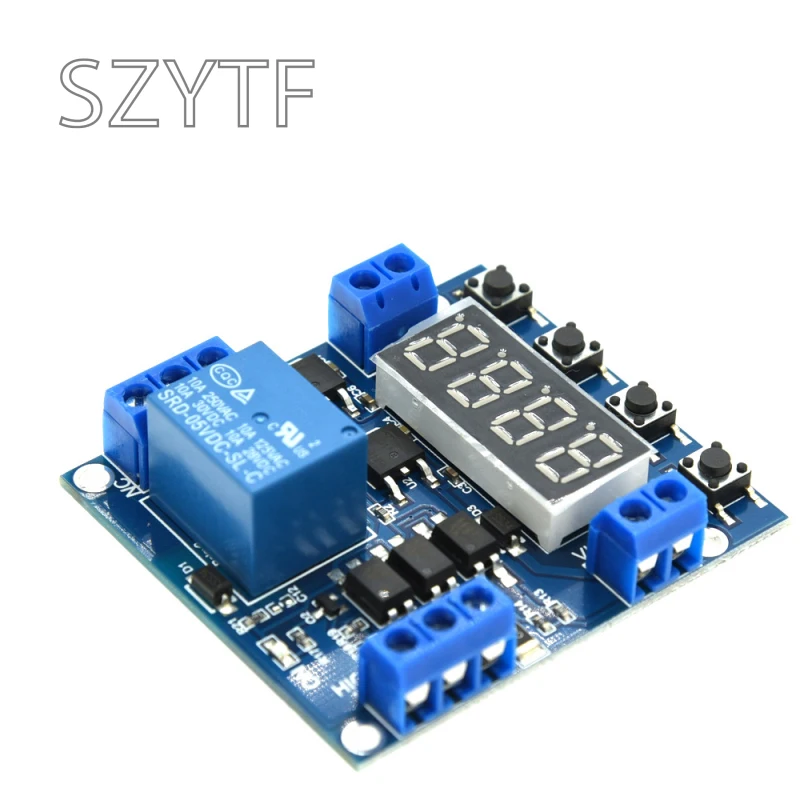

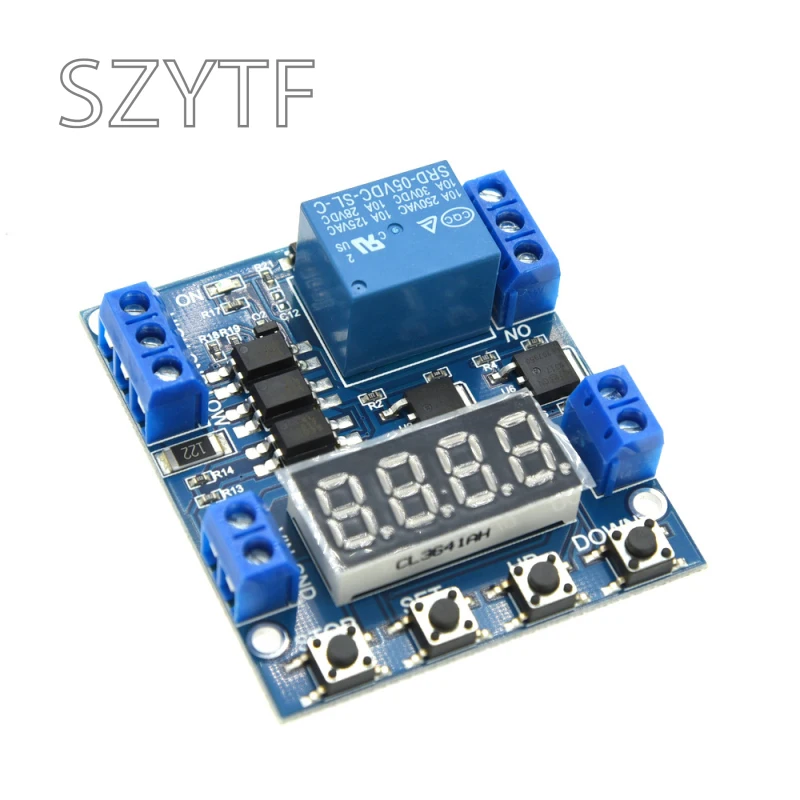

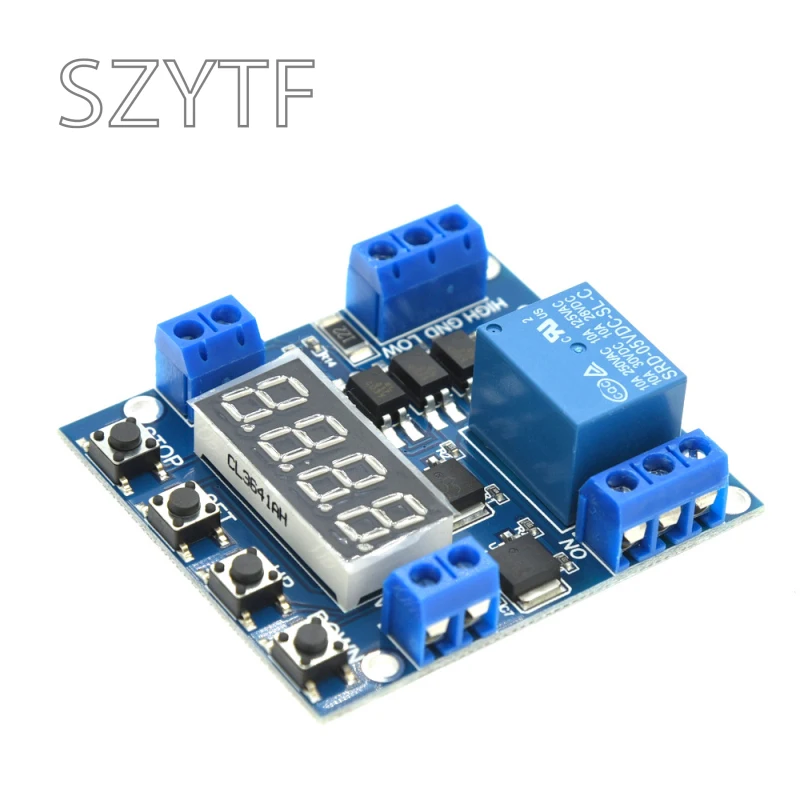

Descripción
Este producto es fácil de usar, potente función de sincronización, función de conteo y detección de voltaje. Según sus propias necesidades, consulte atentamente la descripción del producto. ¡Creemos que siempre hay una función adecuada para usted!
Aspectos destacados del módulo:
1.Multifuncional: potentes funciones de sincronización y una función de conteo de detección de voltaje; admite un nivel de disparo alto activado, el interruptor de control;
2. Fuente de alimentación de amplio voltaje (6 ~ 30 V), fácil de usar;
3.La interfaz es clara y simple, potente, fácil de entender y satisface casi todas sus necesidades;
4.Hay una función de parada de tecla (tecla STOP) Con protección de polaridad inversa, la polaridad inversa no se quema;
5.Modo de suspensión aumentado, que permite más tarde, 5 minutos aproximadamente sin ninguna operación, apaga automáticamente la pantalla; cualquier activación clave;
6. Puede configurar diferentes parámetros OP, CL, LOP, que son independientes entre sí, se almacenan;
7.Todos los parámetros de configuración se apagan automáticamente para guardarlos.
Modo de funcionamiento:
Características de tiempo/cuenta
P-1Después de la señal de disparo, el relé se enciende OPTime y luego se apaga; en OPTime, como sigue
P1.1: Una vez más la activación no es válida
P1.2Retire el tiempo nuevamente:
P1.3: Una vez más active el tiempo de terminación de reinicio del relé
P-2: Señal de disparoCaracterísticas:Inicie a contar el tiempoCL,La sincronización se completaRelé de tiempoOP BackOFF (reinicio) CLconOPEl tiempo es ajustable
P-3:Función de retención de señal:HavetriggersignalTime,TiempoCL,Si el período de la señal de sincronización desaparece, detenga el reloj yCLClear;CLRlazo de salida del relé;cuando la señal desaparece, sincronización OP, tiempo para completar el relé apagado, en sincronización OPDurante nuevamente disparador, OPClimado, cuando la señal desaparece Trasero, sincronización nuevamente.
P4.1 Función de autobloqueo de señal: para dar una señal válida, el cronometrajeCL, los tiempos de relé se apagan; para dar una señal válida, el cronometrajeOP, el tiempo para completar el relé se apaga, ad infinitum.(Durante el retraso, una vez más la señal de activación no es válida)
P4.2 Función de autobloqueo de señal: para dar una señal válida, el cronometrajeCL, los tiempos de relé se apagan; para dar una señal válida, el cronometrajeOP, el tiempo para completar el relé se apaga, ad infinitum.(Durante el retraso, la señal de disparo vuelve a restablecer el tiempo)
P-5Reciclos: ONOP, desconexiónCL, cicloLOPSecondary.OP,CLwithLOPSon ajustables
P5.1: El ciclo de disparo comienza nuevamente y activa un reinicio del sistema
P5.2: Cuando se mantiene la señal, el sistema realiza un ciclo automático, la señal desaparece y el sistema se reinicia;
P5.3: Sin señal de activación, reinicie o salga de la interfaz de configuración de parámetros, el sistema se inicia automáticamente;
P6.1: señalAutobloqueoCaracterísticas:El primer disparador, relé, disparador nuevamente, relé apagado.
P6.2: Función de enclavamiento de señal: activación de pulso alto, relé; Se activa el pulso bajo (conmutación variable), el relé se apaga.
P6.3: Función de enclavamiento de señal: se desconecta de relé activado por pulso alto; Se activa el pulso bajo (conmutación variable), el relé tira.
Relé de conteo P-7: activo para un conteo de sistemas de pulso (o interruptor variable), el conteo alcanza el umbral de conducciónCnOPCuando el relé está encendido y el contador se borra;espere el siguiente número de sistemas de pulso activo (o variable de interruptor) alcanzó el umbral de conteo de desconexiónCnCLCuando el relé está abierto;
Detección de voltaje
Voltaje límite inferior: nL1Voltaje límite superior: UL1
U-1: Medición de carga: cuando el voltaje medido está por debajo del voltaje límite inferior, relé, por encima del voltaje límite superior, el relé se apaga;
U-2: Detección de descarga: cuando el voltaje medido está por debajo del voltaje límite inferior, el relé se abre, un voltaje superior al límite superior, relé;
U-3: Intervalo de tracción: cuando el voltaje medido está entre límites superior e inferior, retransmita, desconecte los otros casos;
U-4: Un rango de tracción exterior: el voltaje medido cae por debajo de un límite de voltaje o por encima del voltaje límite superior, el relé, el relé se abre de lo contrario;
Características adicionales:
En todas las funciones de sincronización, la función de medición de voltaje se puede realizar presionando brevemente DOWNKey para cambiar el contenido de la pantalla;
Parámetros del producto:
1: Voltaje de funcionamiento: 6--30 V alimentado por
2: Fuente de disparo: disparador de alto nivel (3,0 V ~ 24 V), activo-bajo (0,0 V ~ 0,2 V), interruptor de control de volumen (interruptor pasivo).
3: Capacidad de salida: para controlar DC30v 5A o intercambio dentro de 220v5A dentro del equipo
4: Corriente de reposo: 20 mA Corriente de trabajo: 50 mA
5: Vida: más de 10 millones de veces; Temperatura de funcionamiento: -40-85℃; Tamaño: 6,2 * 3,8 * 1,7 cm
6: Después del aislamiento con optoacoplador, aumente la inmunidad a las interferencias, placa de circuito de grado industrial, para establecer parámetros de potencia para siempre
memoria.
preste atención: una salida de relé de contacto pasivo, la salida no está cargada, la acción de control de un break-in.
Rango de tiempo
0,01 segundos (mínimo) ~ 9999 (máximo) continuamente ajustable min
Cómo elegir el rango de tiempo:
InInterfaz de selección de modoDespués de configurar los valores de parámetrosdogSTOPkey, rango de tiempo de selección;
XXXX.Punto decimal en bits, rango de tiempo de 1 segundo a 9999 segundos
XXX.X En el punto decimal diez, rango de tiempo 0,1 segundo ~ 999,9 segundos
XX.XX Punto decimal en cien, rango de tiempo0,01 segundos ~ 99,99 segundos
X.X.X.X.Punto decimal brillo total, rango de tiempo de 1 minuto a 9.999 minutos
Por ejemplo, desea configurar OPYes3.2Segundos, luego mueva el punto decimal a los diez, pantalla digital003.2
Descripción del parámetro: OPOn-time,CLOff-time,Ciclos LOP (1-9999 veces",----"Representantes de bucle infinito)
Estos parámetros son independientes entre sí, pero cada uno de estos parámetros en modo común, por ejemplo, en P1.1Se proporciona tiempo a tiempoOPYes5El segundo usuario quiere cambiar al modo P1.2 y luego ingrese P1.2Cuando establezca los parámetros, OPSerá de 5 segundos;
En la pantalla principal (Show000)dogSETButton se mostrará OP(CL,LOP) Y la hora correspondiente XXXX;
Si solo el modo OP (modo ejemplo P1.1, P1.2, P1.3) Tiempo, presione SET Tecla solo mostrará OP y la hora correspondiente;
Si el patrón tiene OP, CL, LOP (modo ejemplo P5.1, P5.2) que presiona la tecla SET muestra OPY el tiempo correspondiente, CLEe el tiempo correspondiente, LOP y el número correspondiente de veces;
Después de configurar el modo, la interfaz principal presionando los parámetros SETKey puede ver fácilmente el modo actual establecido, ¡muy conveniente!
Cómo configurar parámetros
1.Primero, determine el modo de funcionamiento del relé;
2.Dependiendo del modo del relé, enInterfaz principal(Cuando el módulo está encendido, pantallaEn el modo de trabajo actual, luego ingrese a la interfaz principal)"PresioneSETkey2Después del segundo lanzamiento"IngreseInterfaz de selección de modoPresionando brevemente el botón ARRIBA, ABAJO para seleccionar el modo que se va a configurar ( P1.1 ~U-4);
3.Después de seleccionar un buen modo a configurar (por ejemplo, P5.3) tecla DogSET Configure los parámetros, el parámetro que se configurará este tiempo parpadea (OPOn-time,CLOff-time,LOP Cycles("---"Representatives bucle infinito)), byUP,DOWNAvalores de parámetros de ajuste, admite pulsación larga (rápida aumentar o disminuir) con una pulsación corta (aumentar o disminuir 1 unidad);Después de configurar los valores de los parámetros, se selecciona la posición del punto decimal, rango de tiempo de selección (el tiempo apropiado0.01 segundos ~ 9999 minutos);dogSETButton, configurar el modo actual es un parámetro, proceso supra;
4. Configuración de los parámetros del modo seleccionado, presione SETkey 2 segundos Después del lanzamiento, el modo de configuración actualmente parpadeará y luego regresará a la pantalla principal, ¡configure los parámetros de éxito es muy simple!
5.P-5funcionalLOPEl número de ciclos se puede configurar con la dirección de circulación",---"En nombre de ciclos infinitos, ingreseLOPDespués de configurar los parámetros, presionando brevemente la tecla "STOP" para cambiarLOP1conLOP2,LOP1El relé representativo se cierra y se desconecta nuevamente,LOP2Desconexión del relé representativo, recerrado.
6.Cuando el parámetro de configuración de la función de detección de voltaje, un límite de voltaje inferior L1 Inferior al límite de voltaje superior UL1, de lo contrario volverá a la pantalla principal ERRY luego regresará a la interfaz de configuración de parámetros, desea volver a configurar los parámetros de voltaje.
Interfaz principal: La visualización del estado del relé no funciona "0000"(Sin punto decimal), relés activados con un punto decimal, ¡cuanto más claro!
Interfaz de selección de modo: Presione SETEnter, la configuración se completa, presione SETKey para salir y regresar a la interfaz principal es muy simple.
Extensiones STOPKey:
Modo de habilitación de relé:
1.ON:OPRelays permiten la conducción a tiempo;
2.OFF: La conducción prohibida del relé siempre está apagada;
En la interfaz principalogSTOPButtones, para realizar ONwithOFFScambio entre el estado actual de cuyo parpadea y luego regresa a la pantalla principal.(Esta característica es una función de parada de emergencia, un relé de apertura y cierre de llave)
Modo de suspensión:
1.Modo de suspensión automática C-P: durante mucho tiempo sin operación, la pantalla LED se apaga automáticamente, el funcionamiento normal del programa, despierta cualquier botón (el cliente elige la función);
2.Modo normal O-d: el LED siempre está encendido;
Presione el botón STOP2 Después de soltar el segundo, logre el estado de conmutación C-PwithO-d, en el que el estado actual del flash y luego regrese a la pantalla principal.
