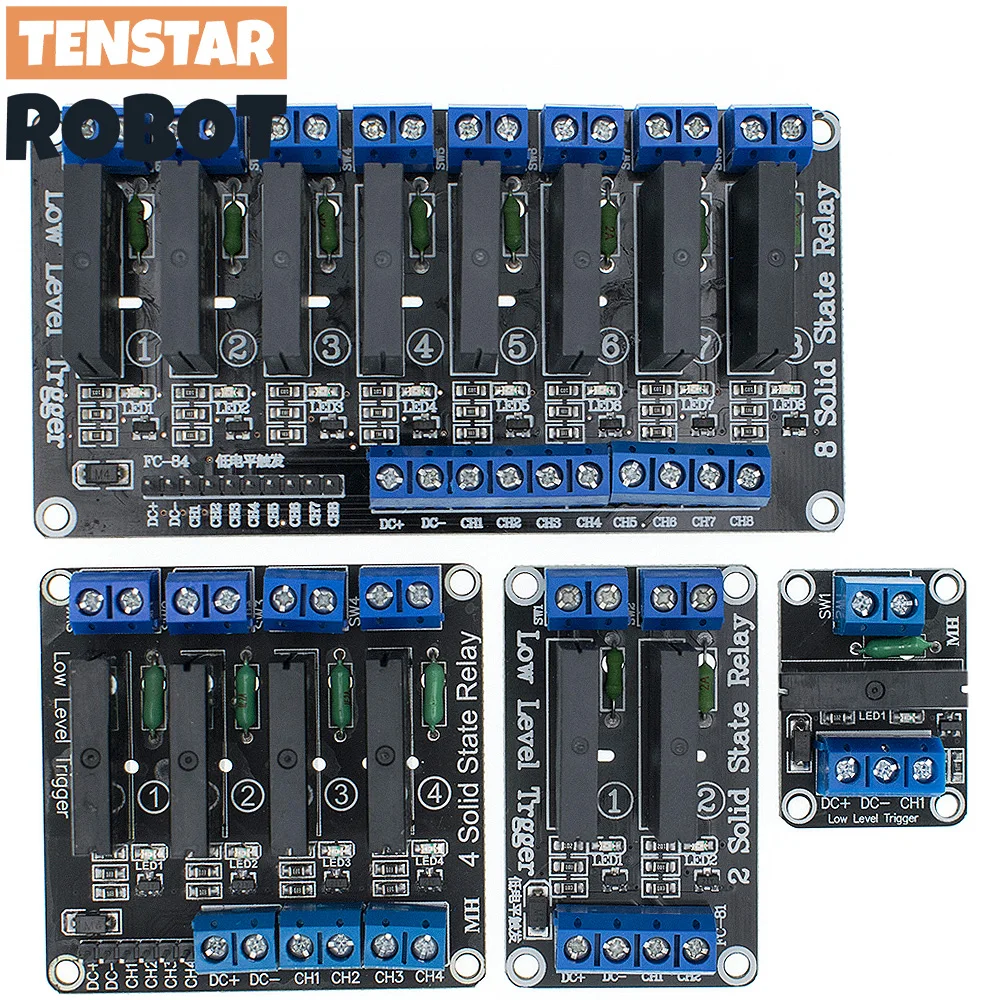

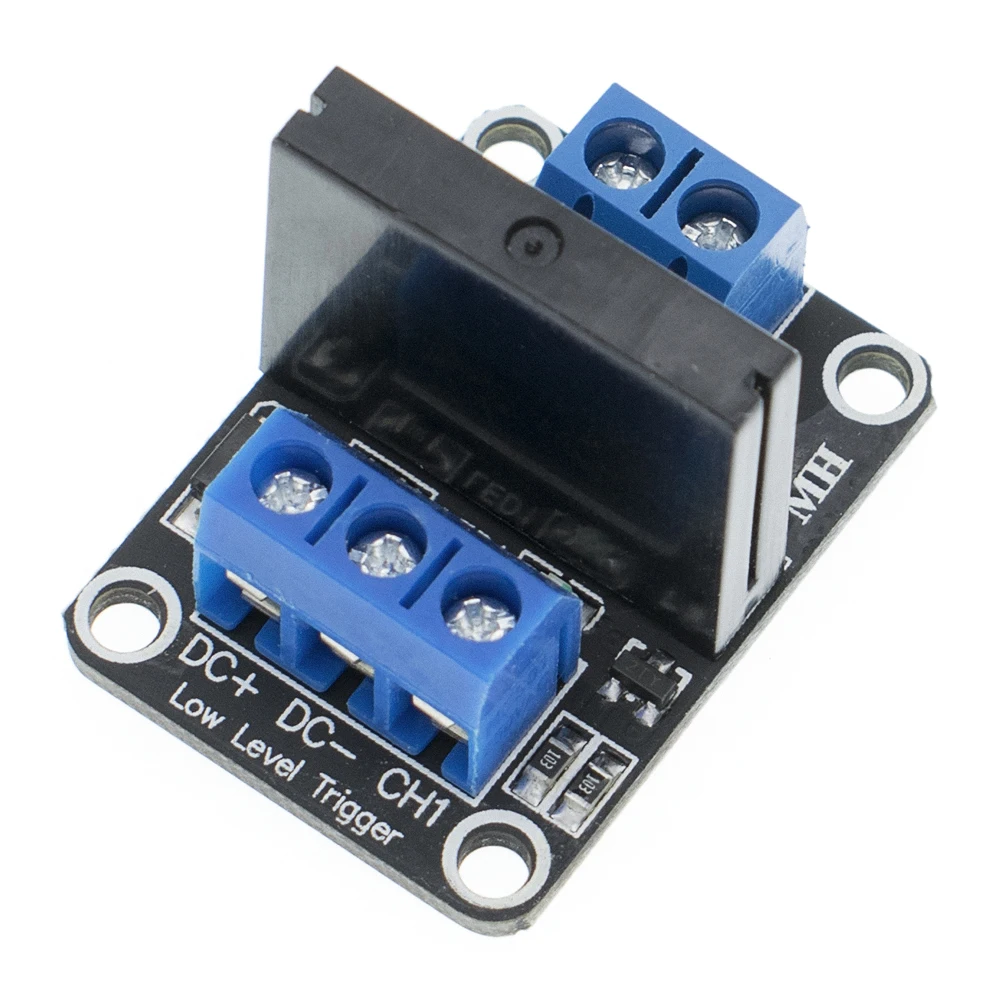

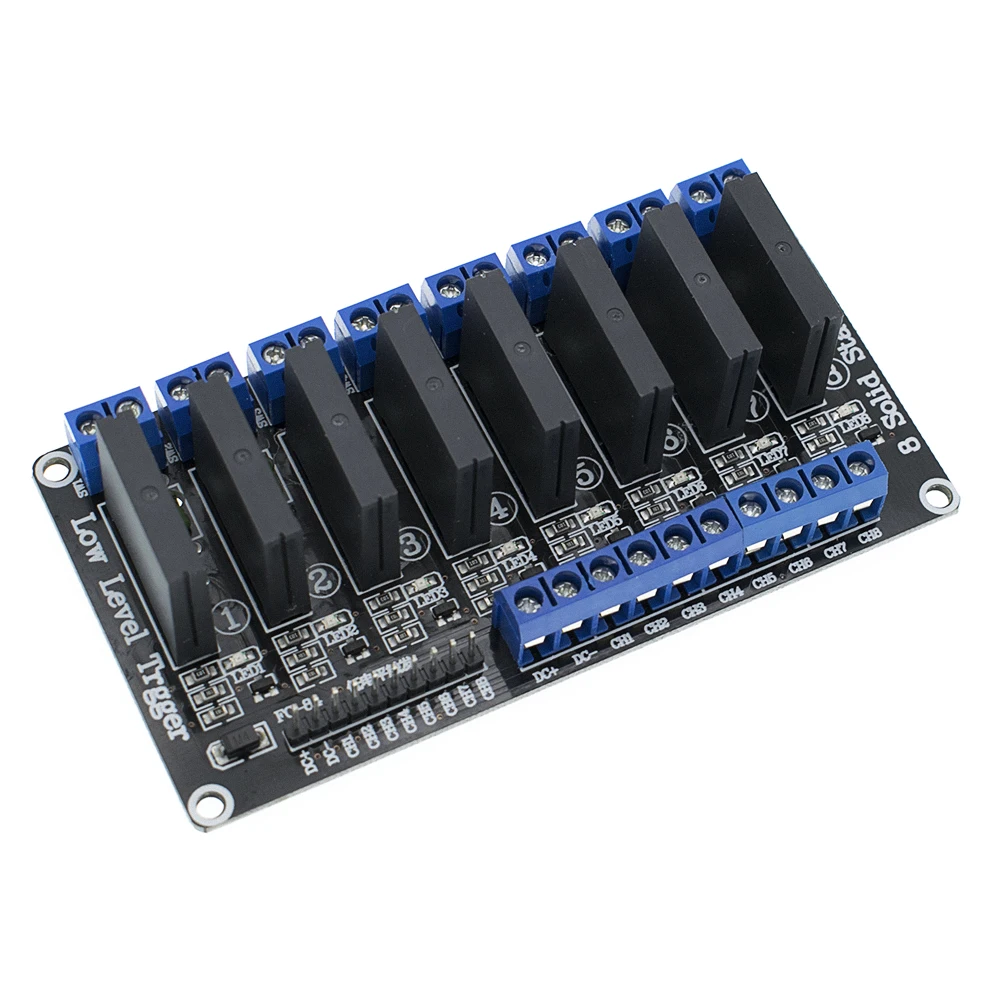

Módulo de relé de estado sólido de bajo nivel 5V 1 2 4 8 canales SSR G3MB-202P 240V 2A salida con fusible resistivo

DC +: Conecte el positivo de la fuente de alimentación (según el voltaje del relé)

DC-: Conecte el negativo de la fuente de alimentación

CH1: 1 terminal de disparo de señal del módulo de relé (disparador de bajo nivel activo)

CH2: terminal de disparo de señal del módulo de 2 relés (disparador de bajo nivel activo)

CH3: terminal de disparo de señal del módulo de 2 relés (disparador de bajo nivel activo)

CH4: terminal de disparo de señal del módulo de 2 relés (disparador de bajo nivel activo)

El disparador de alto nivel se refiere al lado del disparador de señal (IN) y la fuente de alimentación negativa tiene un voltaje positivo entre el positivo y la fuente de alimentación generalmente está conectada al lado del disparador de un disparador, cuando el voltaje del lado del disparador o el disparador alcanza el voltaje del disparador, el relé se tira.

El disparador de bajo nivel se refiere al voltaje entre el terminal de disparo de señal y el terminal negativo de la fuente de alimentación es OV, o el voltaje del terminal de disparo es menor que el voltaje del terminal positivo de la fuente de alimentación.Cuando el voltaje es lo suficientemente bajo como para disparar, el relé se activa. El lado negativo de la fuente de alimentación está conectado al lado del disparador de un disparador, de modo que el relé se tira.

Versión de voltaje Corriente de funcionamiento Corriente de activación de voltaje Corriente de activación

1 canal 5V 0mA 12,5mA 0-2,5V 2mA

2 5V 0mA 22,5mA 0-2,5V 2mA

4 5V 0mA 48mA 0-2,5V 2mA

4 5V 0mA 102mA 0-2,5V 2mA

1.Fuente de alimentación del módulo: la alimentación debe ser CC, el voltaje y el voltaje del relé deben coincidir

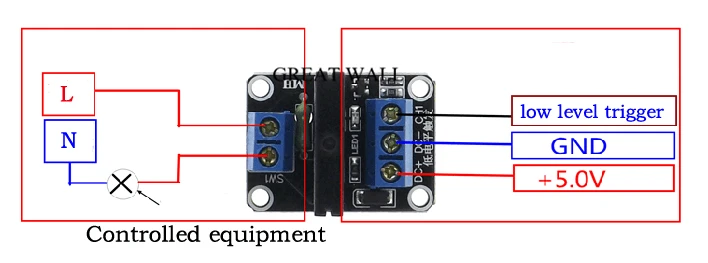

2.Método de cableado:

Cuando el lado del disparador del nivel de disparo de señal, el relé se conectará, el dispositivo tendrá electricidad y funcionará.

Precauciones:1.Fuente de alimentación del módulo: la alimentación debe ser CC, fuente de alimentación de 5 V2. Voltaje del terminal de control del módulo: este módulo solo se puede utilizar para controlar la corriente CA, no puede controlar la corriente CC.
