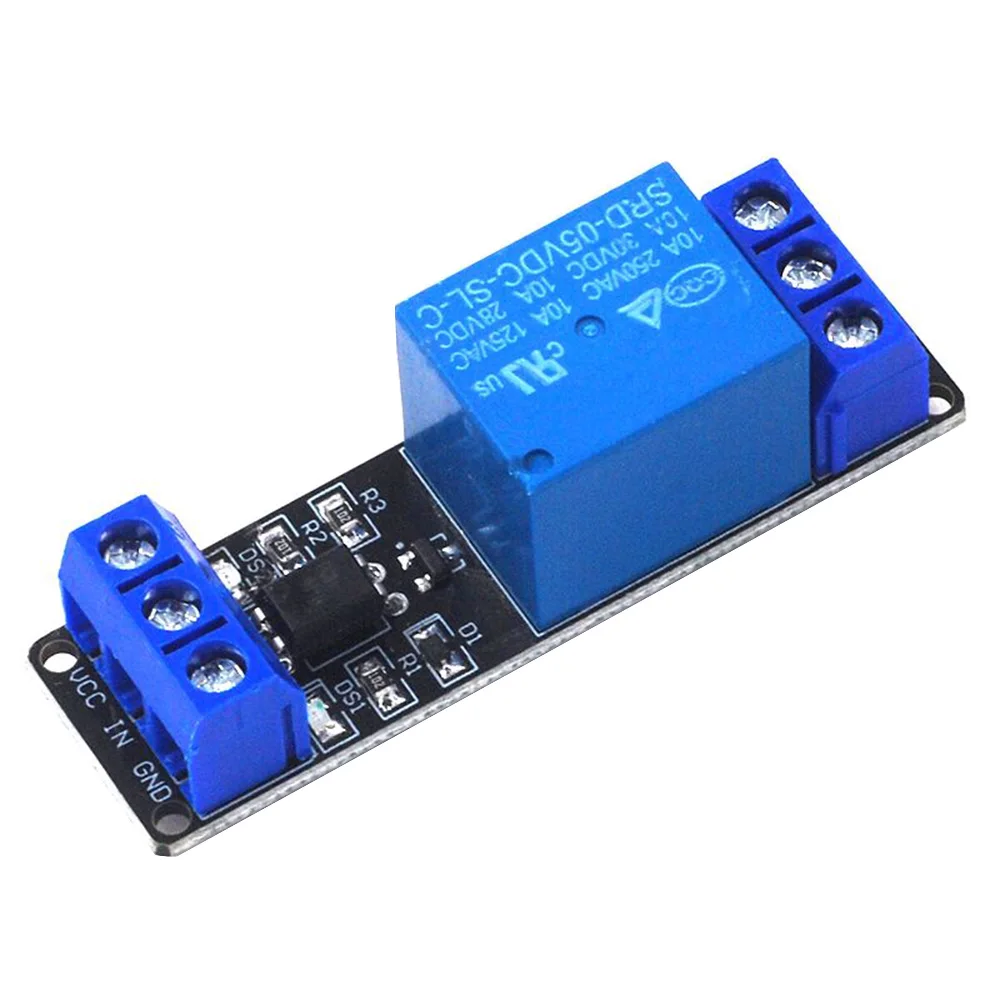

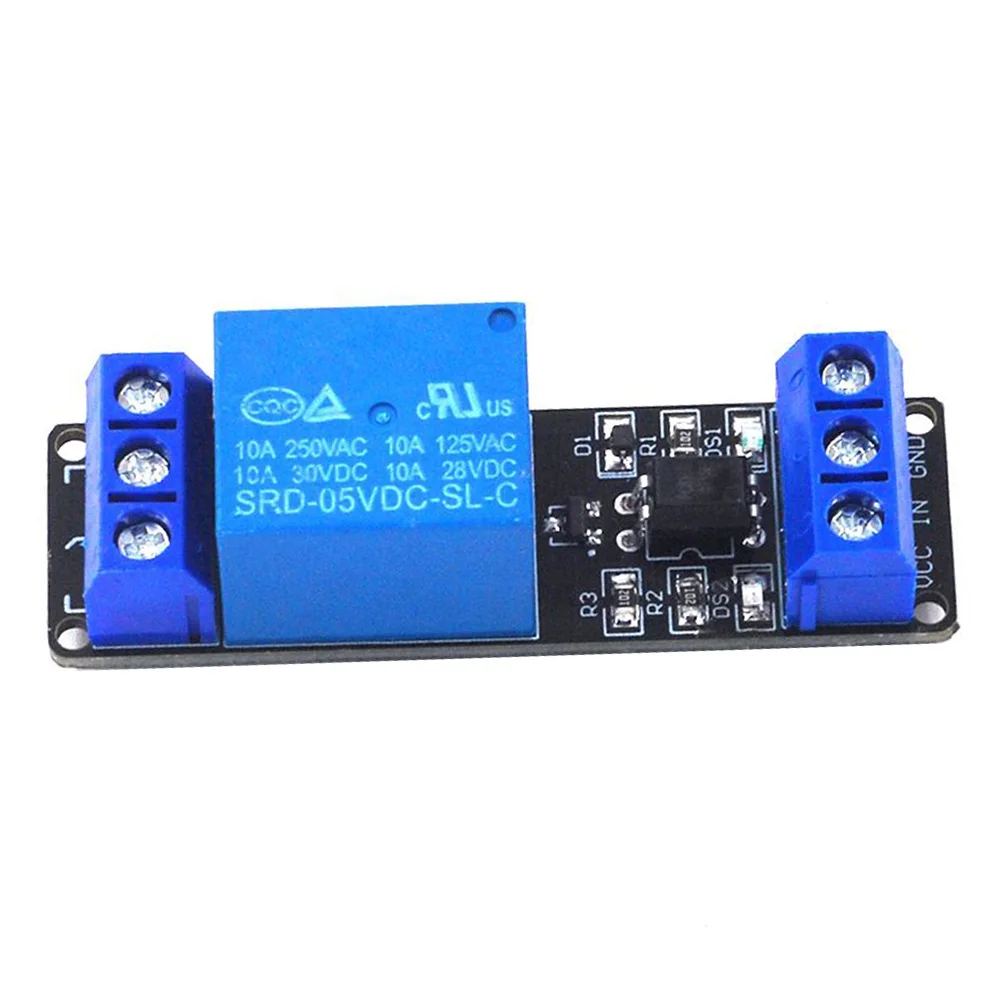

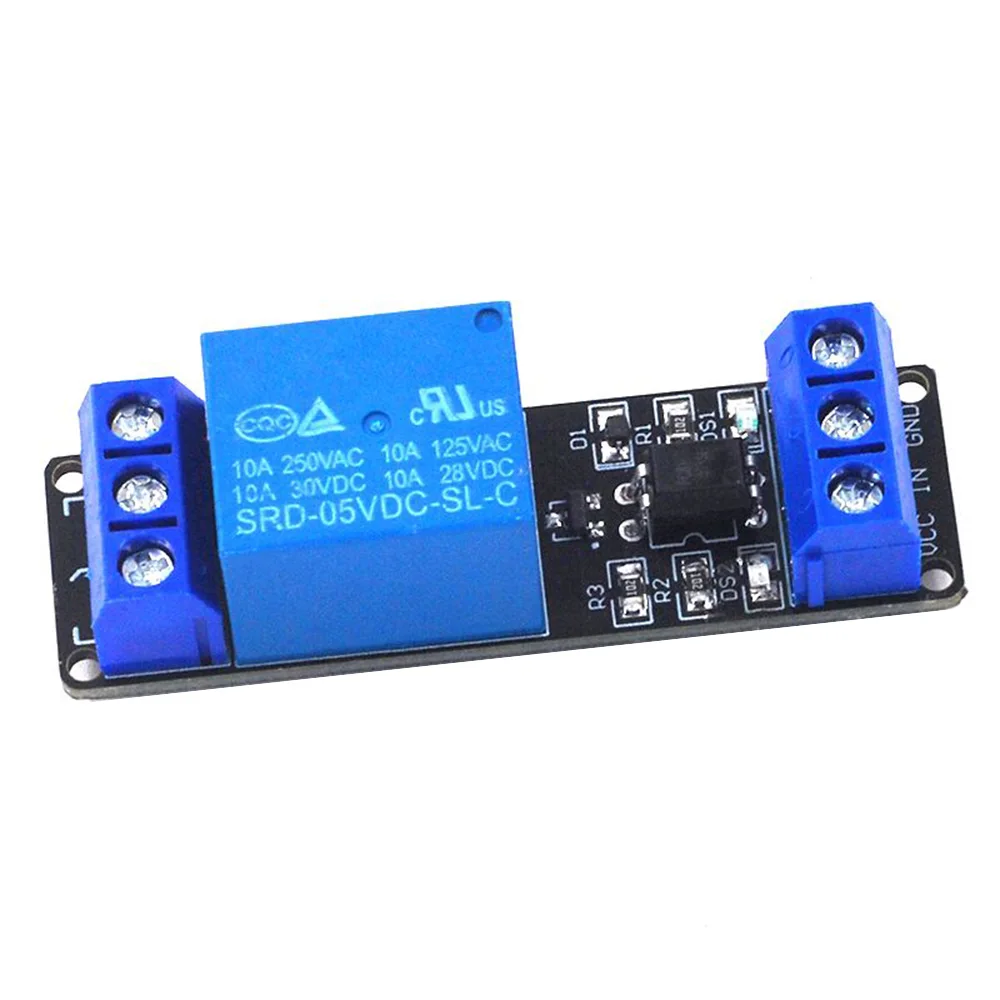

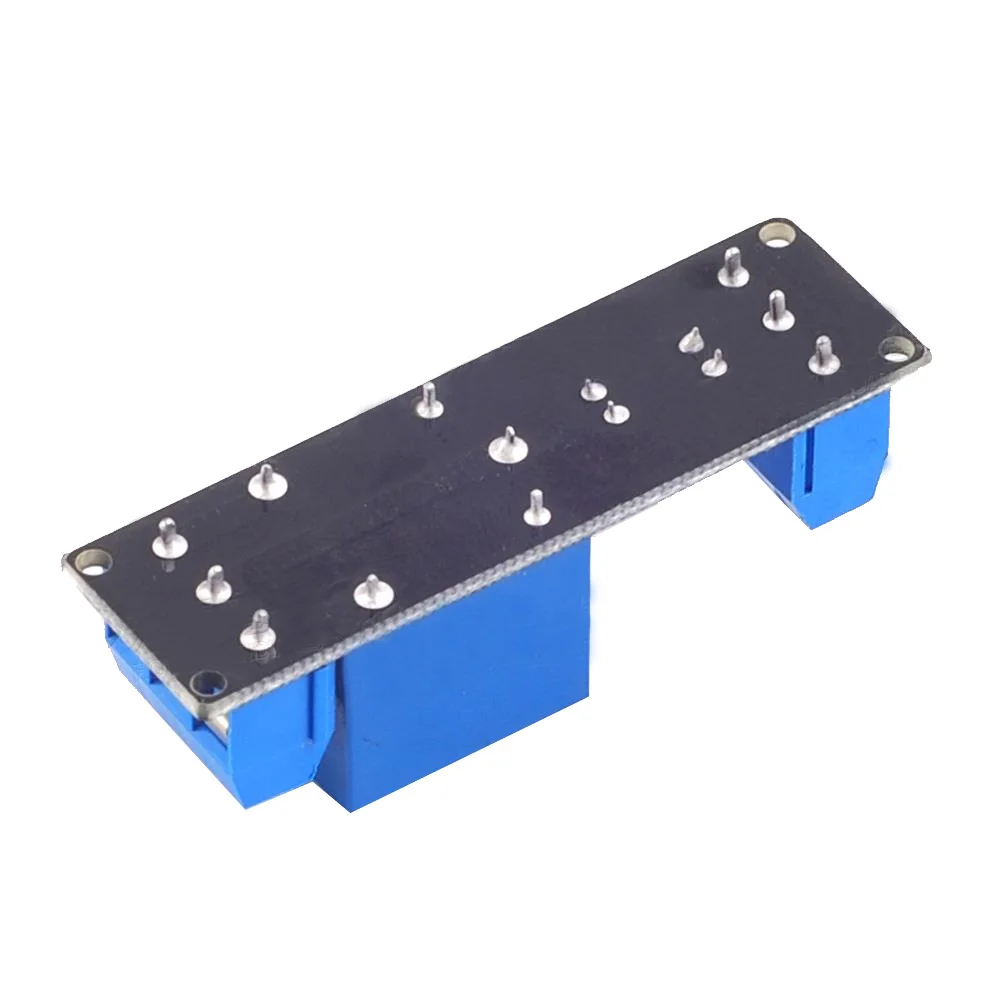

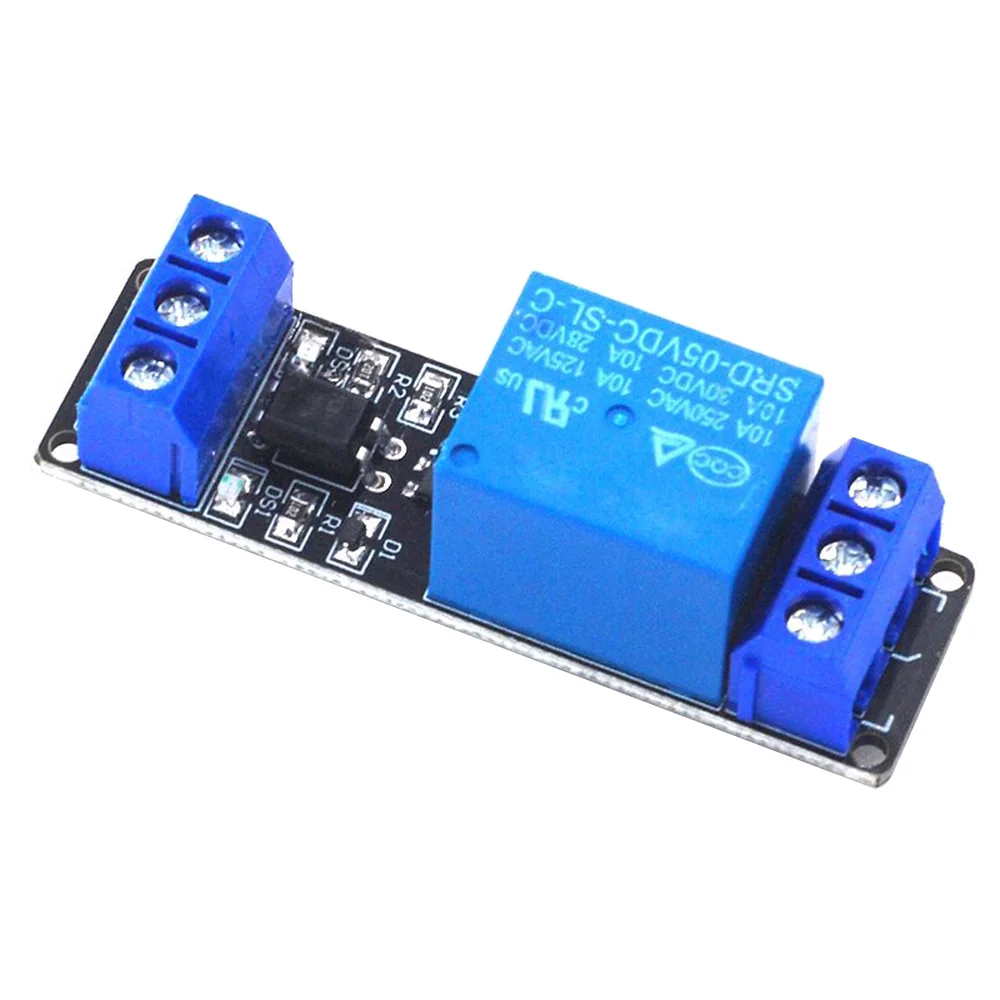

Módulo de relé electromagnético unidireccional 5v 12v 24v aislamiento de acoplamiento óptico desencadenante de bajo nivel control PLC módulo de relé de la placa de accionamiento

Características:

1: Amplia gama de aplicaciones

2: Fácil de usar

3: Tamaño pequeño

4: rendimiento estable

5: Tres especificaciones de voltaje son opcionales



Descripción del módulo:

El módulo adopta un relé genuino de alta calidad, la carga máxima de la interfaz normalmente abierta: CA 250 V/10 A, directo 30 V/10 A;

Aislamiento de optoacoplador SMD, gran capacidad de conducción, rendimiento estable; corriente de disparo 5 mA;

Diseño tolerante a fallas, incluso si la línea de control está rota, el relé no actuará;

Indicador de encendido (verde), indicador de estado del relé (rojo)

El diseño de la interfaz es fácil de usar y todas las interfaces se pueden conectar directamente a través del bloque de terminales, lo cual es muy conveniente



Interfaz de dos módulos:

1.DC+: conectar al polo positivo de la fuente de alimentación (3,3 V)

2.DC-: conectar al polo negativo de la fuente de alimentación

3.IN: activación del relé de control de bajo nivel



Salida de relé:

1.NO: interfaz de relé normalmente abierta, el relé se suspende antes de cerrar y se cortocircuita con COM después del cierre

2.COM: interfaz común de relé

3.NC: interfaz de relé normalmente cerrada, cortocircuito con COM antes de que el relé se active y se cuelga después de la conexión



El paquete incluye:

1 * módulo de relé
