Descripción
Consejos cálidos: ¡la placa base se entrega aleatoria en verde o azul!
Breve introducción:
1, fuente de alimentación 12V

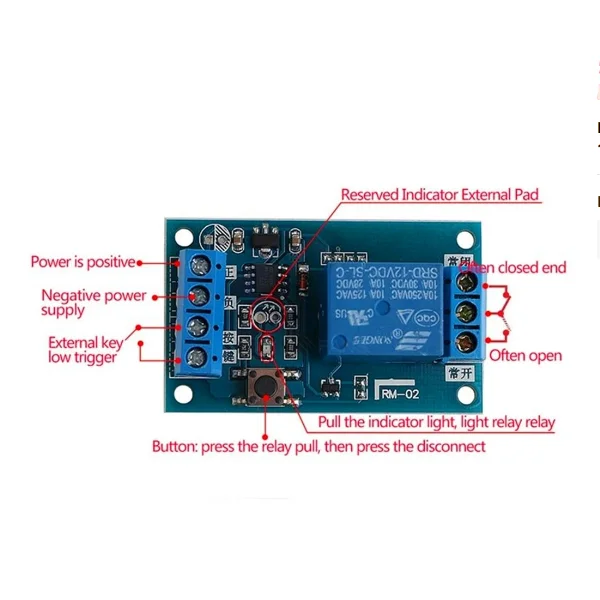

2, presionando las teclas de la placa o las teclas externas para permitir que el módulo de relé absorba o desconecte, presione para absorber y luego presione para desconectar, la tecla es un disparador de bajo nivel.El relé se desconecta cuando se vuelve a encender.
La salida secundaria del relé puede soportar una corriente de 10 A, lo que significa que la corriente de funcionamiento del circuito o equipo controlado no puede ser superior a 10 A, según sus propias necesidades se debe conectar al terminal normalmente abierto o al terminal normalmente cerrado..
4, reservado para la posición de soldadura externa, y la placa también tiene una luz indicadora de succión soldada

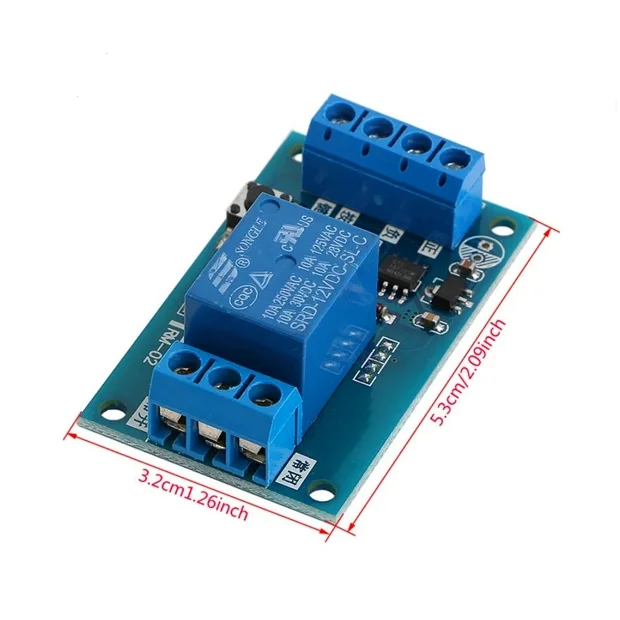

5, tamaño del módulo: largo x ancho x alto=52,8 mm x 32 mm x 18 mm
Módulo de relé de dos estables de una sola tecla, la fuente de alimentación se quemará si las conexiones positiva y negativa están invertidas, no hay protección de inversión de la fuente de alimentación.
Control de bajo nivel
Es decir, la línea de señal y el toque de tierra que es una señal de disparo.
