Llevo tres semanas probando este módulo de relé de 1 canal en mi taller, combinándolo con placas Arduino Uno, ESP32 DevKit, Raspberry Pi Pico y cargas variadas: tiras de LED de 12V, motores de corriente continua de pequeña potencia, electroválvulas de riego y lámparas de escritorio de 220V AC. Es un módulo enfocado a prototipado rápido y proyectos de bricolaje electrónico, no a entornos industriales, pero cumple su función con una fiabilidad acorde a su rango de uso.

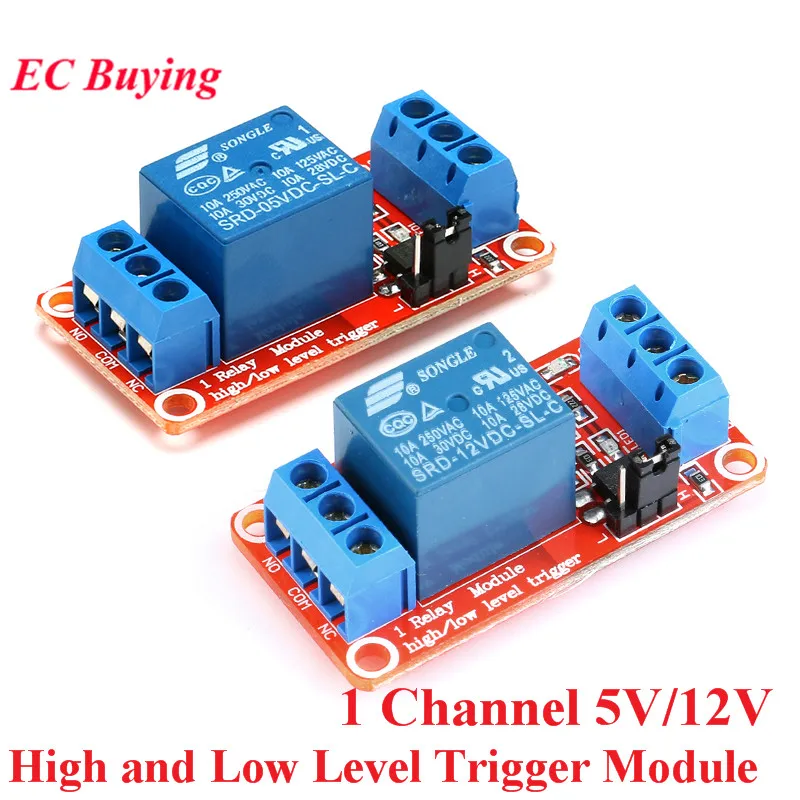

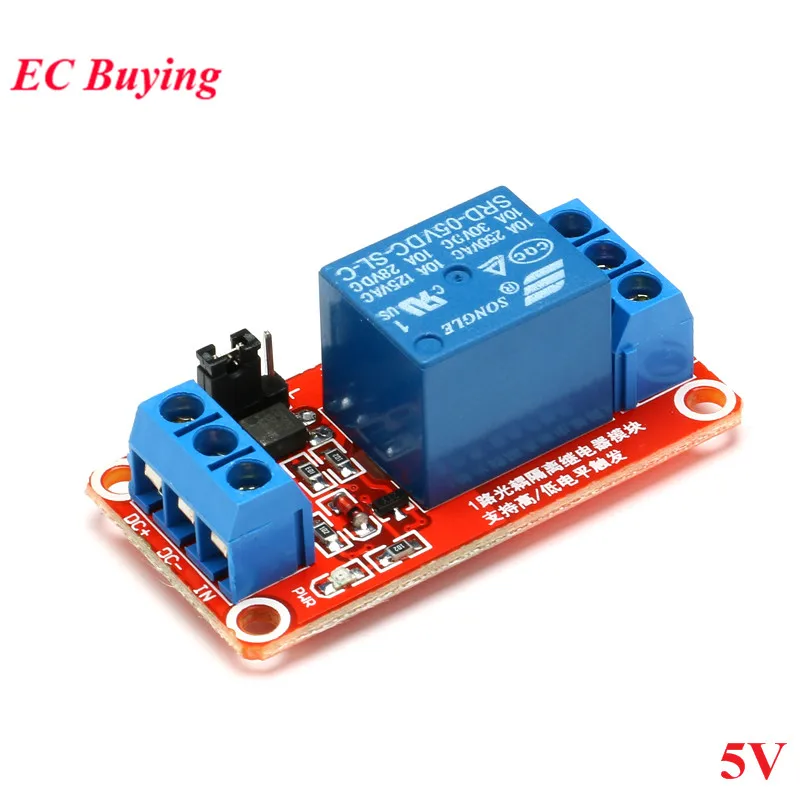

Lo primero que salta a la vista es su tamaño compacto, ideal para integrar en cajas de proyecto pequeñas sin ocupar mucho espacio en la protoboard o placa de pruebas. La elección entre versión de 5V (SRD-05VDC-SD-C) y 12V (SRD-12VDC-SD-C) es crítica, como bien avisa el fabricante: no hay margen de error, así que antes de pedir hay que confirmar qué voltaje de alimentación tiene el resto del proyecto. He probado ambas versiones, alimentándolas por separado de sus respectivas fuentes, y en ningún caso he tenido problemas de activación errática.
Calidad de construcción y materiales

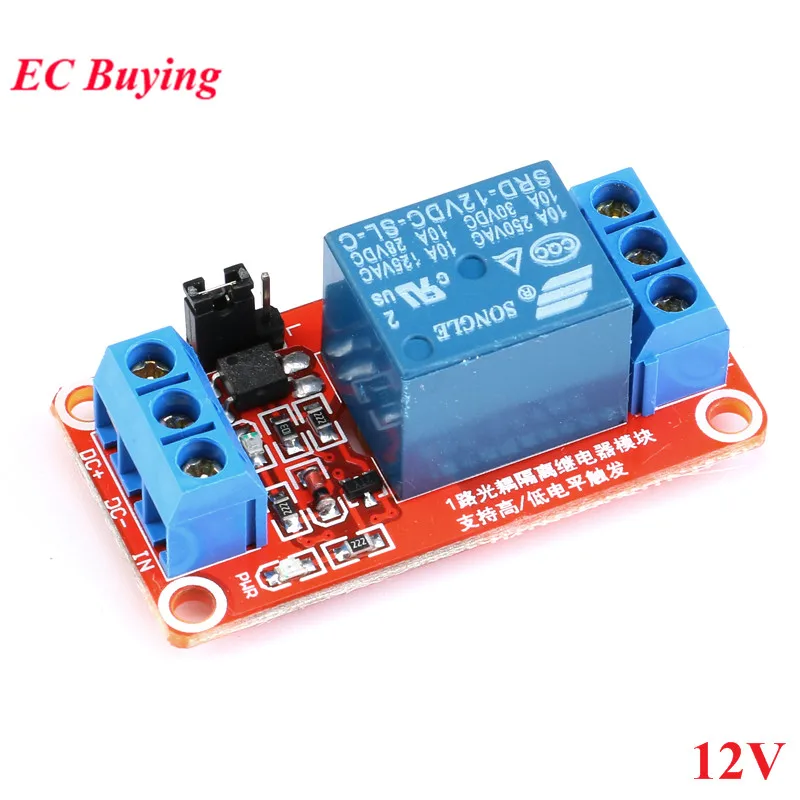

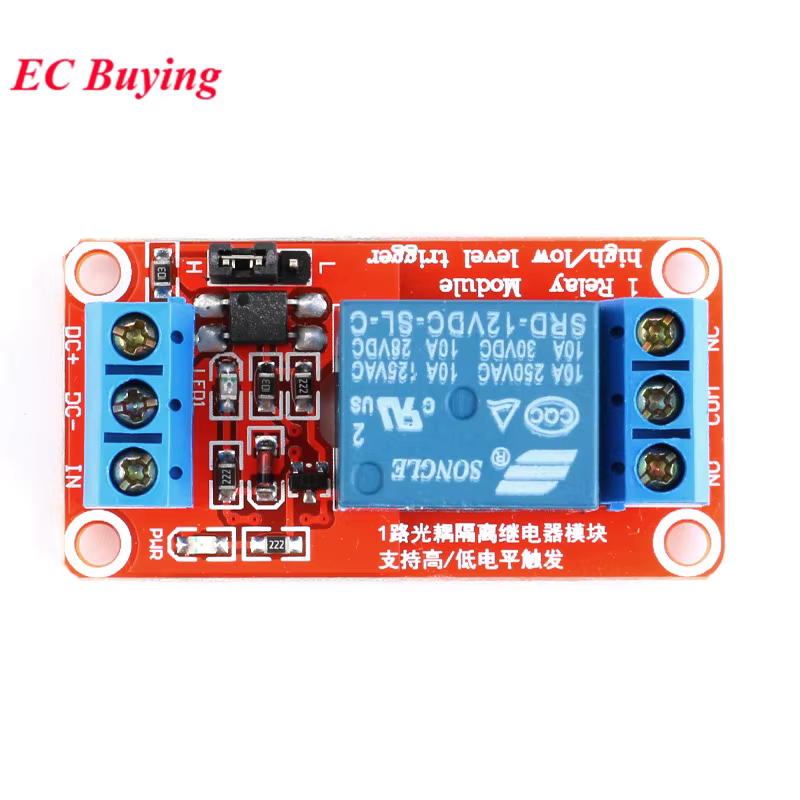

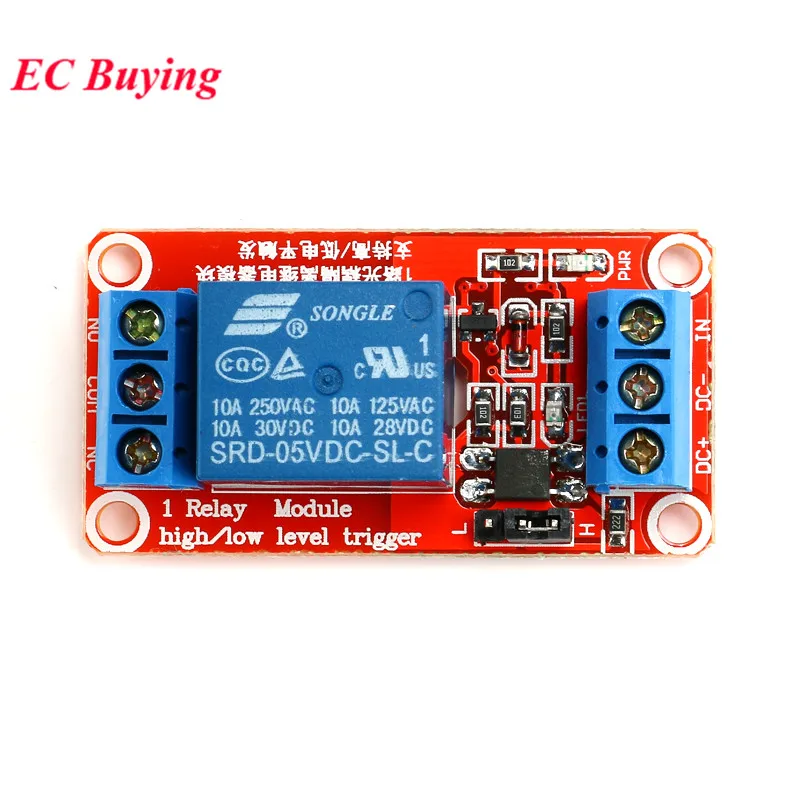

La placa de circuito impreso se siente robusta al manipularlo, con una serigrafía clara que etiqueta todos los pines sin ambigüedades: DC+ y DC- para la alimentación del relé, IN para la señal de control, y en el bloque de terminales de tornillo, COM, NO y NC perfectamente diferenciados. No me he encontrado con etiquetas borrosas o mal ubicadas, lo que evita errores de conexión que podrían dañar el microcontrolador.
El optoacoplador integrado aísla la lógica del microcontrolador de la carga conectada, una característica que he verificado comprobando que no hay continuidad eléctrica entre el lado de control y el lado de la carga, incluso cuando el relé está activado. Esto es fundamental para evitar que picos de voltaje de la carga lleguen a la placa Arduino y causen daños, algo que ya he sufrido con módulos más baratos que no incluyen este aislamiento.
Los terminales de tornillo para la carga sujetan bien el cable, aunque requieren un destornillador de precisión para apretarlos correctamente. La conexión de la señal de control se hace a través de pines estándar compatibles con cualquier protoboard o cable Dupont.
Compatibilidad y rendimiento
La compatibilidad es uno de los puntos fuertes de este módulo, gracias a la combinación de optoacoplador y disparo configurable a nivel alto o bajo. He probado la versión de 5V con una placa Arduino Uno (lógica de 5V), configurando el disparo a nivel alto: al enviar la señal correspondiente por el pin digital, el relé se activa de forma instantánea, sin retrasos ni activaciones erráticas. Para microcontroladores de 3.3V como el ESP32 o el Raspberry Pi Pico, he usado la configuración de disparo a nivel bajo, y la corriente que demanda al GPIO del micro es muy baja, por lo que no hay riesgo de sobrecargar los pines del controlador.
La versión de 12V la he probado alimentándola con una fuente externa separada de la lógica del microcontrolador, y el funcionamiento ha sido idéntico de fiable. El optoacoplador permite que la tensión de alimentación del relé (5V o 12V) sea completamente independiente de la tensión de la señal de control, lo que elimina la necesidad de usar adaptadores de voltaje en la mayoría de casos.
En cuanto a las cargas, he probado el terminal NO (normalmente abierto) para controlar una tira de LED de 12V: el relé cierra el circuito solo cuando recibe la señal, sin problemas de funcionamiento. Con el terminal NC (normalmente cerrado) he conectado una electroválvula de riego de 12V: funciona por defecto y se corta al activar el relé, cumpliendo exactamente la función descrita. Para cargas de 220V AC, he conectado una lámpara de escritorio, siempre dentro de una caja aislante por seguridad: el relé hace un clic audible al activarse, y no he tenido incidencias tras varias horas de uso continuo.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destaco sin duda el aislamiento por optoacoplador, que protege la placa de desarrollo de interferencias o picos de la carga, y la configuración de disparo a nivel alto/bajo, que ahorra modificar el código o añadir hardware extra si cambiamos de microcontrolador. La etiquetado claro de pines es otra ventaja, especialmente para usuarios que empiezan con Arduino y no están familiarizados con la nomenclatura de relés. El tamaño compacto y la disponibilidad de versiones de 5V y 12V cubren la mayoría de proyectos de bricolaje.
Como aspectos mejorables, echo en falta un LED de estado en la placa que indique cuándo el relé está activado: en entornos ruidosos el clic del relé no se escucha, y tener que comprobar la carga para saber si el circuito ha cerrado es poco práctico. La placa no tiene agujeros de montaje para fijarla a una caja, así que he tenido que usar cinta doble cara en mis pruebas. También sería útil que la PCB tuviera una marca clara que indique si es la versión de 5V o 12V, ya que actualmente hay que mirar la referencia del relé físico para distinguirlas, lo que puede llevar a errores si se mezclan varios módulos.
Veredicto del experto
Tras semanas de pruebas con diferentes dispositivos y cargas, este módulo de relé de 1 canal es una opción sólida y fiable para cualquier proyecto de prototipado o automatización doméstica básica. El aislamiento por optoacoplador y la configuración de disparo flexible lo hacen compatible con casi cualquier microcontrolador del mercado, desde Arduinos clásicos hasta placas más modernas. No es un componente para uso industrial, pero cumple de sobra con las expectativas para bricolaje, educación o proyectos maker caseros. El único punto crítico es verificar bien el voltaje de la versión que necesitas antes de comprar, ya que como indica el fabricante, no se aceptan devoluciones por error de selección. Si buscas un módulo de relé compacto que proteja tu placa de desarrollo, este modelo cumple sin complicaciones.
