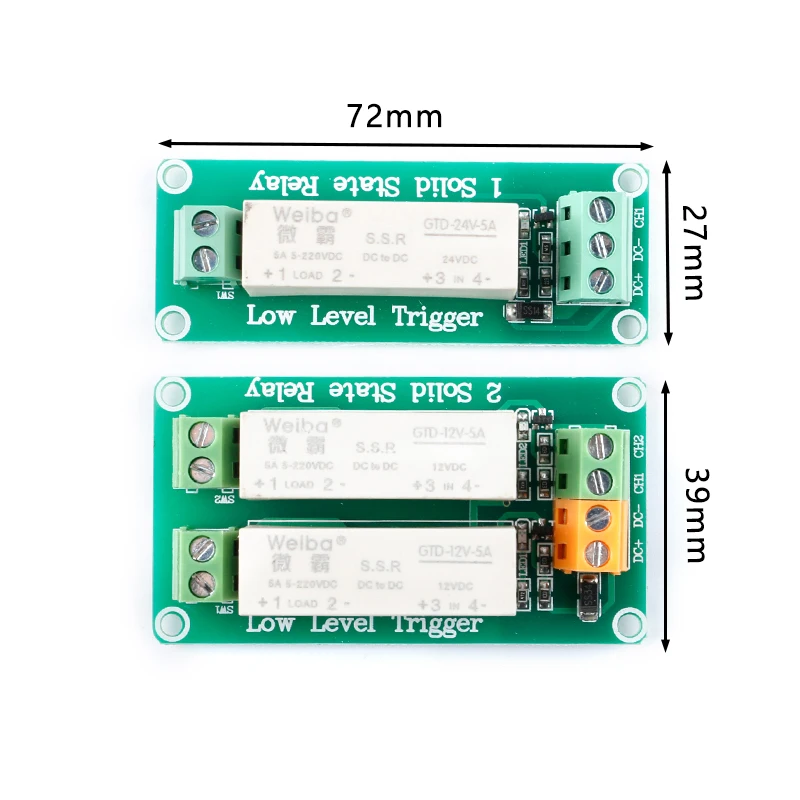

Size
Descripción

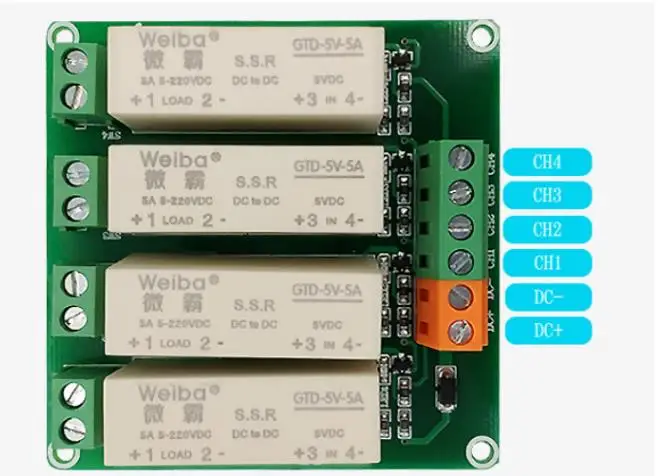

DC +: voltaje de suministro positivoCC-: tensión de alimentación negativaCH1: El primer terminal de señal de disparoCH2: Terminal de la segunda señal de disparoCH3: El tercer terminal de señal de disparoCH4: Terminal DE LA CUARTA señal de activaciónNota: El terminal CH Es el terminal de activación del módulo. Cuando haya una señal de disparo, los interruptores de salida (A, B) del relé de estado sólido se cerrarán y la carga se encenderá.

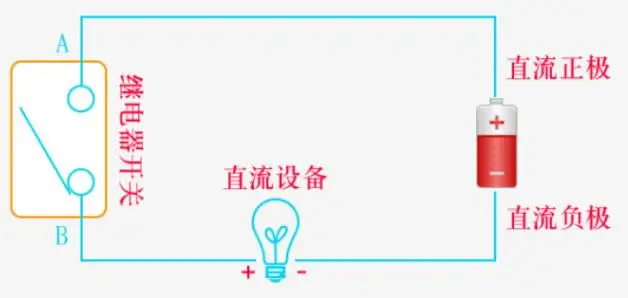

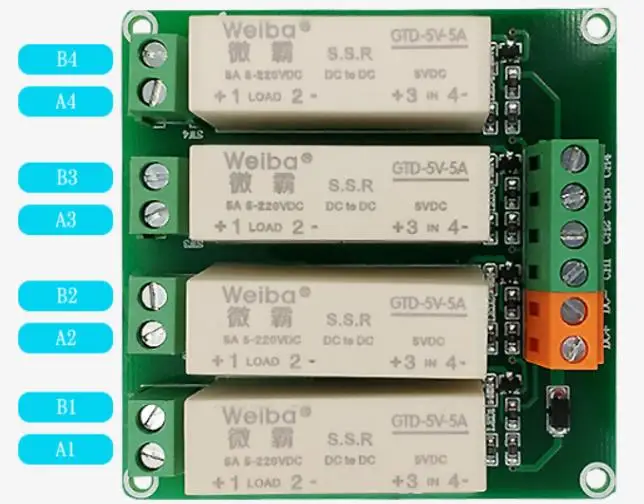

El relé está controlado por el terminal A y el puerto B es solo un interruptor. Cabe señalar que el puerto A está conectado al polo positivo de la fuente de alimentación, y el puerto B está conectado al polo positivo del equipo requerido. ¡Si A y B están conectados al revés, el relé no se controlará!Precauciones1. Utiliza la fuente de alimentación y carga dentro del rango de parámetros, y no lo uses más allá del rango.2. La carga nominal y la vida útil son un valor de referencia y variarán mucho según los diferentes factores ambientales, propiedades y tipos de carga, por lo que es mejor confirmar el uso real o simulado.3. La capacidad de carga del módulo se ve muy afectada por la temperatura ambiente y su propio aumento de temperatura. Solo es necesario utilizar convección de aire para disipar el calor de acuerdo con las condiciones reales del entorno de trabajo, y es necesario instalarlo en un buen entorno de convección.4. Durabilidad eléctrica a alta temperatura: cuando el módulo se utiliza a alta temperatura, la durabilidad eléctrica será menor que a temperatura ambiente, así que confirme su uso real.5. El módulo de relé de estado sólido se divide en CA y CC. Este es un relé de estado sólido de CC, que no puede controlar las cargas de CA, pero solo puede controlar las cargas de CC.6. Este relé de estado sólido utiliza un multímetro para medir la resistencia en el terminal de salida. Un lado de la resistencia es grande y el otro es pequeño cuando se cambia el bolígrafo medidor, porque hay un diodo para protección en el interior. Cuando la resistencia se mide con un multímetro, se mide la resistencia directa del diodo. Fenómeno normal. Los relés de estado sólido son diferentes de los relés electromagnéticos. Este interruptor sin contactos está diseñado utilizando la función de apagado de los componentes electrónicos. La Medición de la resistencia no es precisa. Es equivalente a un interruptor en el circuito de aplicación; no es posible medir el voltaje a través del relé de estado sólido con un multímetro. Bajar es lo mismo que encender.7. El terminal de salida de relé de estado sólido de este módulo tiene polaridad, y el terminal de salida debe dividirse en diferentes direcciones, no invertirse, de lo contrario el relé se quemará fácilmente.
