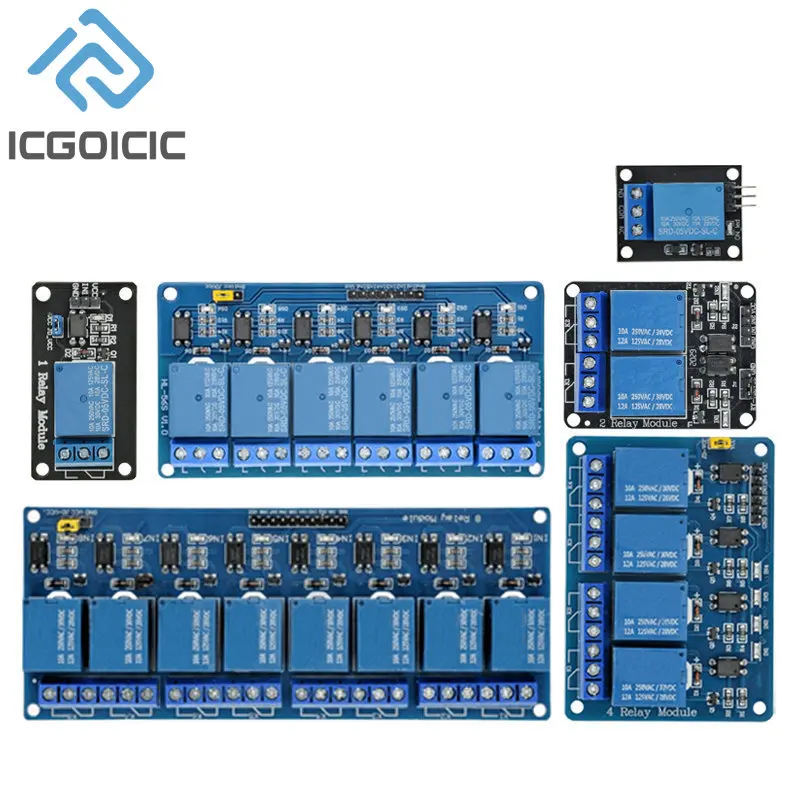

Módulo de relé de 5V 1, 2, 4, 6, 8 canales con optoacoplador KY-019 1/2/4/6/8 vías para Arduino

Name: Módulo de relé de 5V 1, 2, 4, 6, 8 canales con optoacoplador KY-019 1/2/4/6/8 vías para Arduino
Brand: ICGOICIC
SKU: 424297
Price: 1.04 EUR
Availability: InStock
Rating: 4.9 (7 reviews)

Descripción

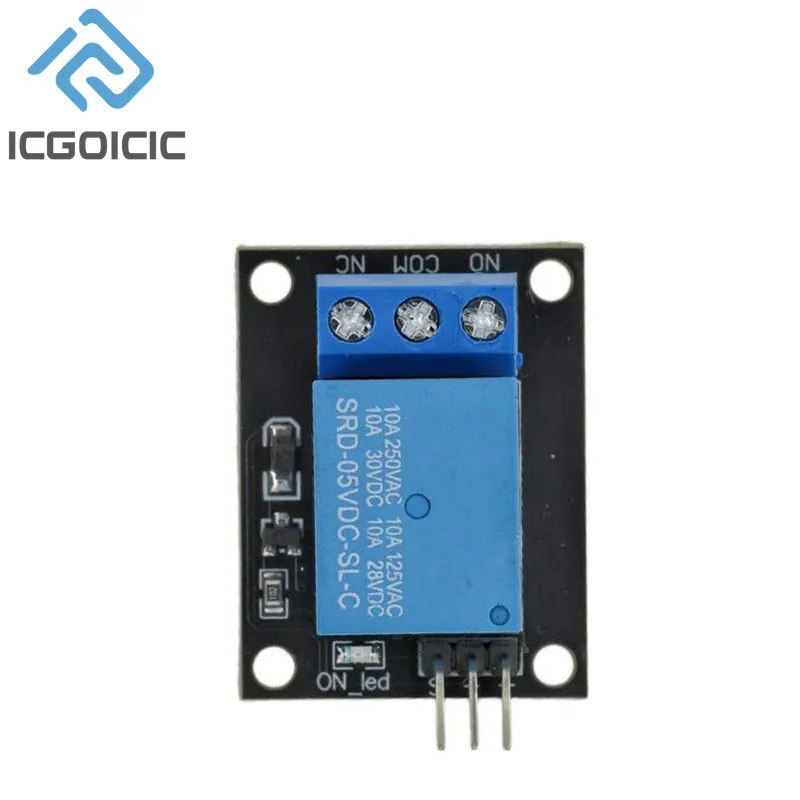

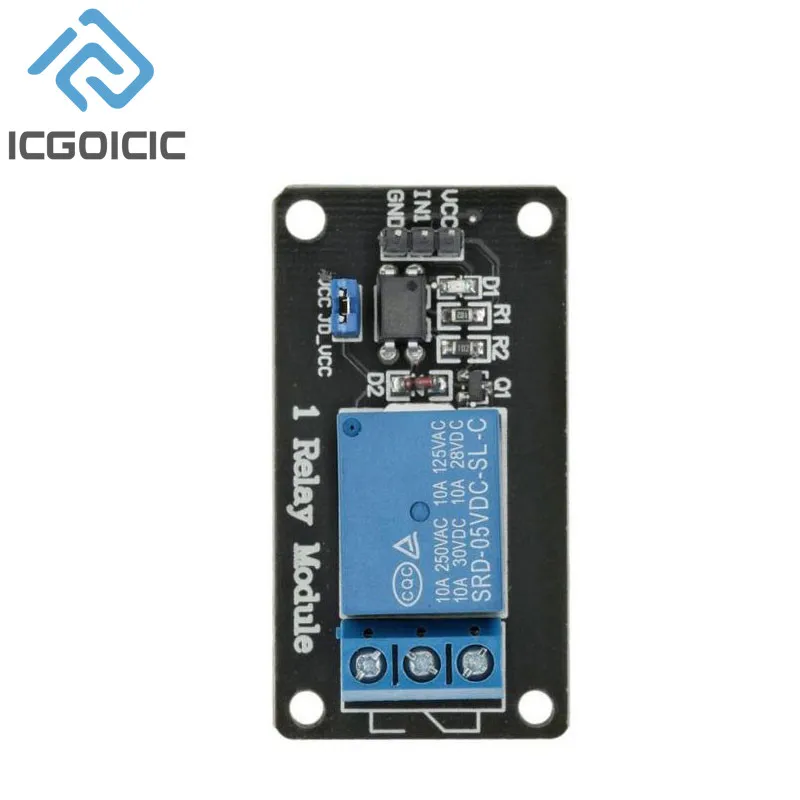

Carga máxima: CA 250 V/10 A, CC 30 V/10 A.

Corriente de disparo: 5mA

Voltaje de trabajo: 5V

Tamaño del módulo: 50 x 26 x 18,5 mm (largo x ancho x alto)

Cuatro orificios para pernos de montaje, diámetro 3,1 mm

DC+: fuente de alimentación positiva (VCC)

DC-: fuente de alimentación negativa (GND)

IN: puede ser un relé de control de nivel alto o bajo

NO: interfaz de relé normalmente abierta

COM: Relés de interfaz común

NC: interfaz de relé normalmente cerrada

Módulo de relé de 2 canales

1 Dimensiones: 50,5 mm (largo) * 38,5 mm (ancho) * 18,5 (alto)

2 Peso:.31 gramos

3.Color de PCB: Negro

4 tableros cuatro semanas con cuatro orificios para tornillos, diámetro del orificio 3,1 mm, fácil de instalar y fijar

5 relés de relés de música soltos SPDT de alta calidad.Un terminal común, un terminal normalmente abierto, uno normalmente cerrado

6 aislamiento de optoacoplador, buen antiinterferencias

7 tiro bajo, liberación alta.Luz indicadora de estado de energización, el LED de estado de liberación está apagado

8.VCC de alimentación del sistema, alimentación del relé JD_VCC.Puedes conectar puentes

Parámetros eléctricos:

Tensión de alimentación: 5VDC, 12VDC

Corriente: más de 100 mA

Carga: 250 V 10 A CA o 30 V 10 A CC

Cableado:

VCC: sistema de alimentación positiva

GND: Potencia del sistema negativa

IN1 - IN2: puertos de control de relé

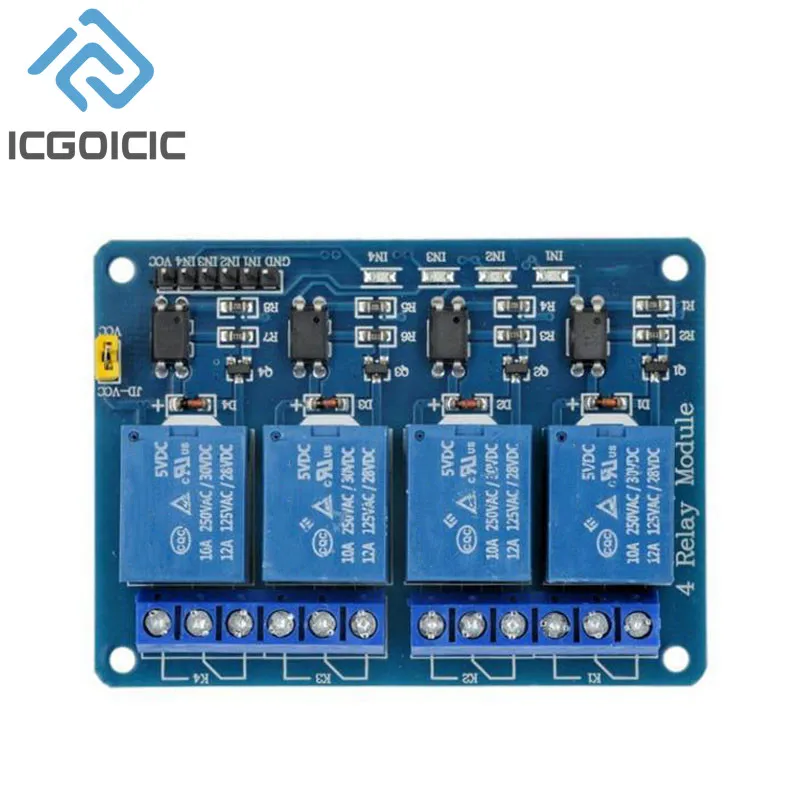

Módulos de salida de relé de 4 canales,contactos de salida de relé 250A 10A.Entrada IN1, IN2, IN3, IN4,la línea de señal BAJA efectiva.VCC, entrada de alimentación GND, puede transmitir una entrada de alimentación de relé de fuente de alimentación separada de JD-VCC.

Usos:
1, admite todo el control MCU.
2, el sector industrial;
3, control PLC;
4, control de hogar inteligente

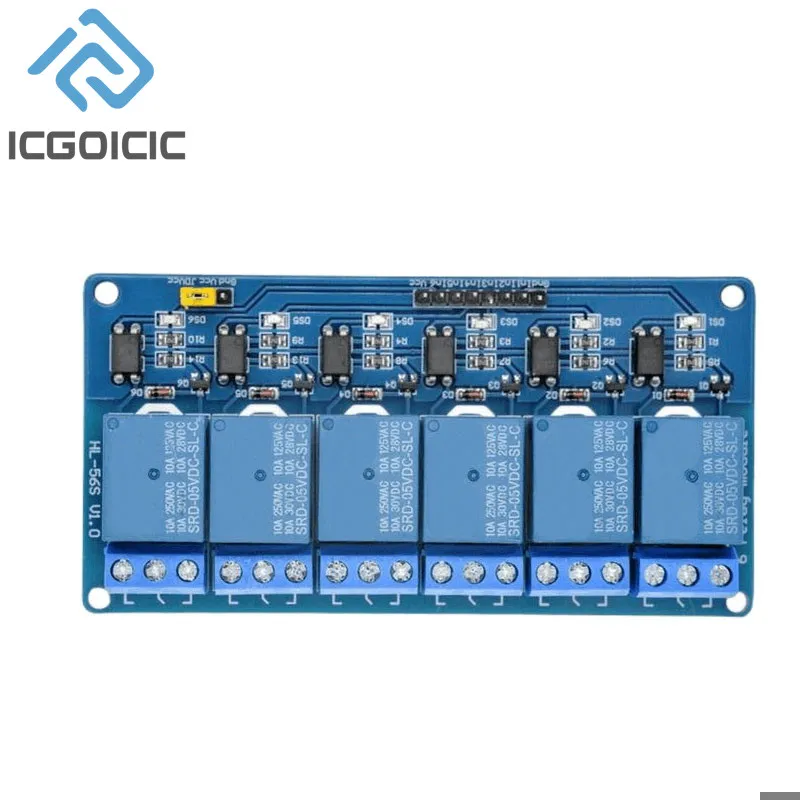

Módulo de relé de 6 canales

Módulo de relé de 6 canales de 5V Arduino PIC ARM DSP AVR Raspberry PiCapacidad de contacto de 250 V 10 Arrelay. Salida de relé normalmente abierta, normalmente cerrada;Actividad. Relé de señal de rango de voltaje de entrada de 5 V: 0-5 V;Fuente de alimentación del sistema VCC.Relé de alimentación jd-vcc.Relé estándar de 5 V.Tamaño: 10,4 * 5,2 cm / 4,09 "* 2,05"Módulo de relé de 8 canalesCaracterísticasUsando relé de alta corriente, AC250V 10A DC30V 10APóngase en contacto con algún cableado independiente, seguro y confiableInterfaz estándar, se puede ampliar en una variedad de placas de desarrollo.Con orificios para tornillos fijos para una fácil instalaciónAdecuado para una variedad de plataformas como 51/AVR/AVR/ARM

Descripción del módulo:

1, el módulo cumple con los estándares de seguridad internacionales, el área de control de carga y el tanque de aislamiento regional;2, utilizando diseño de placa de circuito FR-4 de doble cara, proceso de producción de chips de alta gama;3, utilizando control de relé auténtico de música suelta;4, con las instrucciones del relé, retire, desconectar no brilla;5, la entrada de señal tiene una señal baja, a menudo se encenderá con un terminal común;6, el relé puede controlar los distintos dispositivos y la carga;7, 8 y 8 contactos normalmente abiertos normalmente cerrados;8, los terminales azules KF301 a la línea de control son más convenientes.9, Tamaño del módulo: 138 m * 56 mm * 18,5 mm (largo * ancho * alto), peso: 120 g10 con 4 orificios para tornillos de fijación, orificio 3,1 mm, paso 131 mm * 49,5 mm11, terminado por pruebas 100% funcionales y pruebas de estabilidad.Interfaz de dos módulos:1, VCC: fuente de alimentación de 5 V conectada al positivo2, GND: fuente de alimentación de 5 V conectada al negativo3, IN1-IN8: señal de disparo, activo bajoSalidas de relé: una interfaz de 12 líneas, la interfaz se puede conectar directamente a todos los cables, fácil de usar1, NO1 - NO8: interfaces de relé normalmente abiertas, relé antes del vacío después del disparo en cortocircuito con COM2, interfaz común de relé COM1 - COM83, NC1 - NC8: relé de interfaz de relé normalmente cerrado en cortocircuito con COM hace, después de que el pull- vacante.
