Descripción

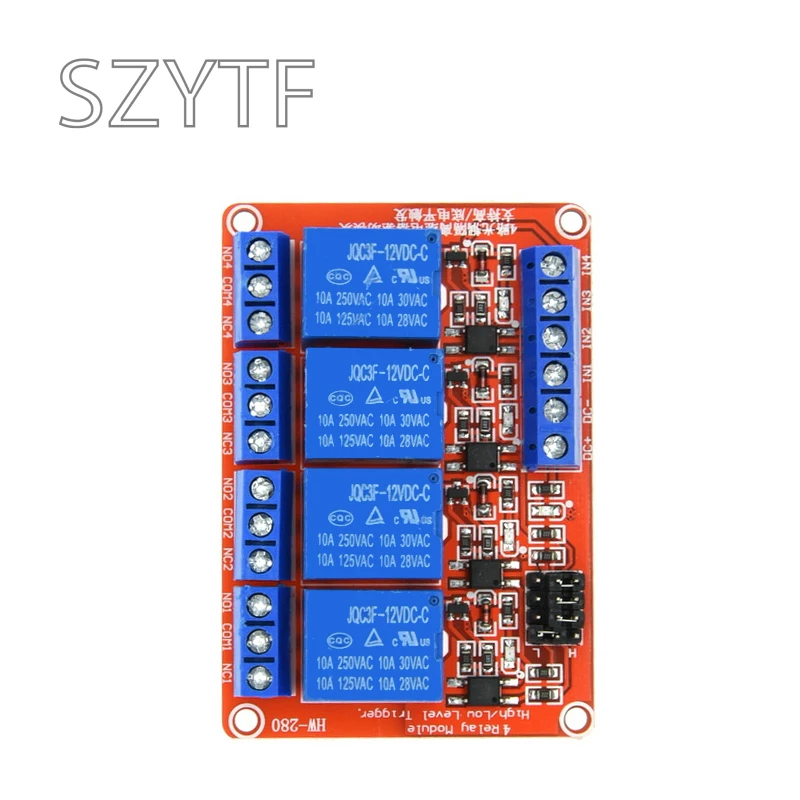

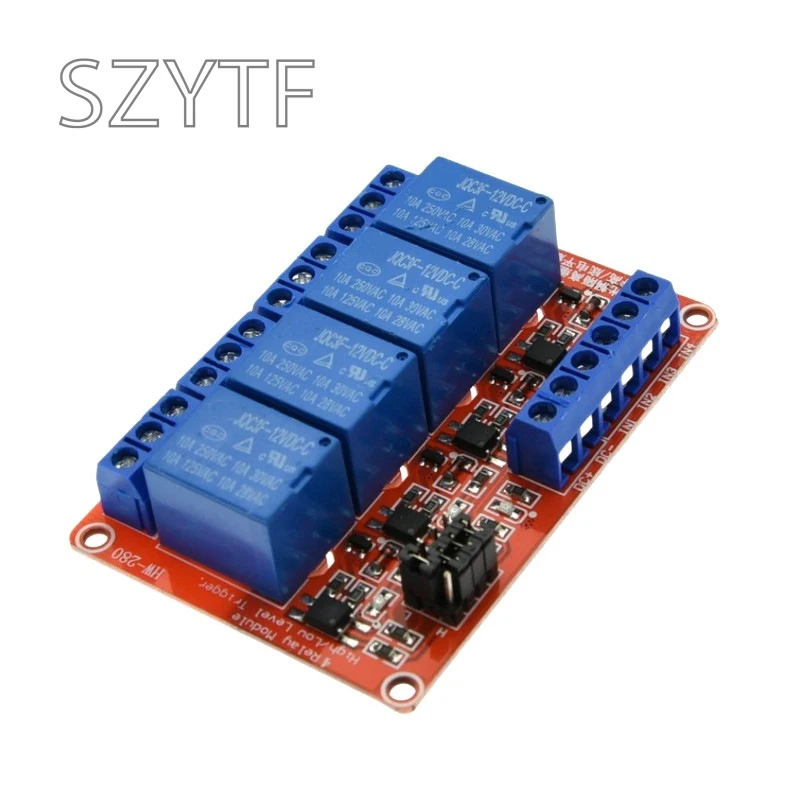

Módulo de relé de 4 vías 5V12V24V con aislamiento optoacoplador placa de expansión de relé de gatillo de nivel alto y bajo
Una descripción del módulo:
1, el módulo utiliza relés de alta calidad, la carga máxima de la interfaz normalmente abierta: CA 250 V/10 A, CC 30 V/10 A;
2, utilizando aislamiento optoacoplador de parche, gran capacidad de conducción, rendimiento estable; corriente de disparo 5mA;
3, el voltaje de funcionamiento del módulo está disponible en 5V, 9, 12V, 24V;
4.Cada canal del módulo se puede activar mediante un puente para establecer un nivel alto o un nivel bajo;
5, diseño tolerante a fallas, incluso si la línea de control está rota, el relé no se moverá;
6, indicador de alimentación (verde), indicador de estado del relé de 4 vías (rojo)
7, el diseño de la interfaz es fácil de usar, todas las interfaces se pueden conectar directamente a través del bloque de terminales, muy conveniente
8, tamaño del módulo: 73 mm * 50 mm * 18,5 mm (largo * ancho * alto)
9, con 4 orificios para pernos de fijación, orificio de 3,1 mm, espacio entre 67 mm * 44,5 mm
Interfaz de dos módulos:
1.DC+: Conecte el polo positivo de la fuente de alimentación (el relé requiere el voltaje, hay selección de 5V.9V.12V y 24V)
2, DC-: conectado al polo negativo de la fuente de alimentación
3.IN1-IN4: Según la configuración de cada forma, el relé correspondiente se puede controlar por nivel alto o bajo.
Salida de relé: interfaz de 12 líneas, todas las interfaces se pueden conectar directamente para facilitar el acceso del usuario
1, NO1--NO4: interfaz de relé normalmente abierta, el relé se suspende antes de la succión, después de que el pull-in se pone en cortocircuito con COM
2, COM1--COM4: interfaz común de relé
3, NC1--NC4: interfaz de relé normalmente cerrada, cortocircuito con COM antes de la activación del relé y flotación después de la succión
Selección de disparador alto y bajo:
1.S1-S4 son las selecciones de disparador de nivel alto y bajo de relés de 1 a 4 en secuencia;
Cuando 2.com está en cortocircuito con nivel bajo, el relé correspondiente se activa con un nivel bajo y cuando el com está en cortocircuito con un terminal alto, se activa con un nivel alto.
