Módulo de relé de 12V, 5V, 2 canales, 4/6/8, soporte de señales de disparo de alto nivel y bajo nivel, módulo de Control PLC, aislamiento de optoacoplador
2,7 €
3,61 €
Enlace proporcionado por:
Tamaño:

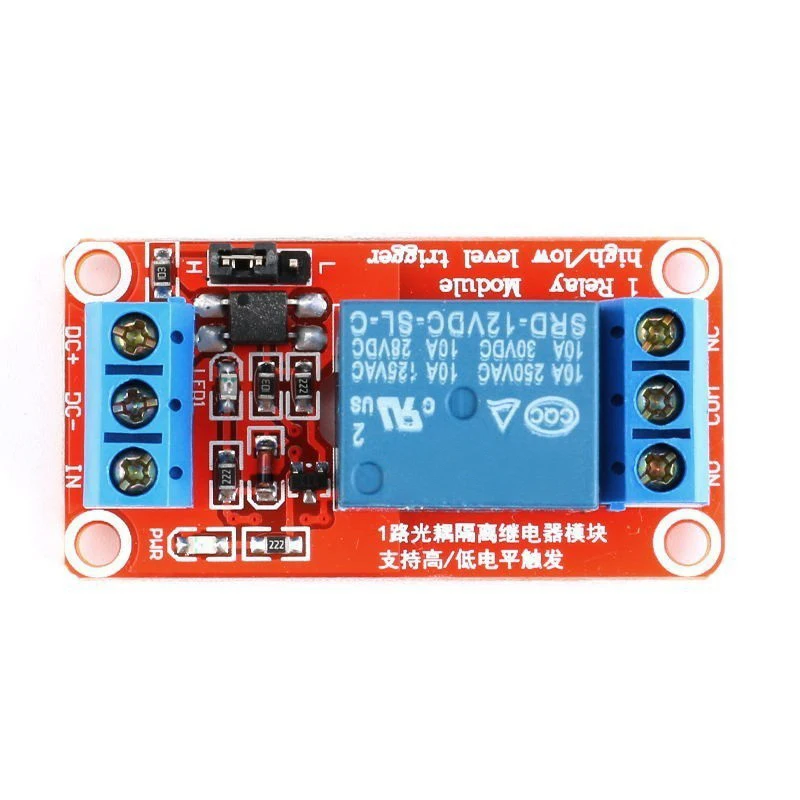

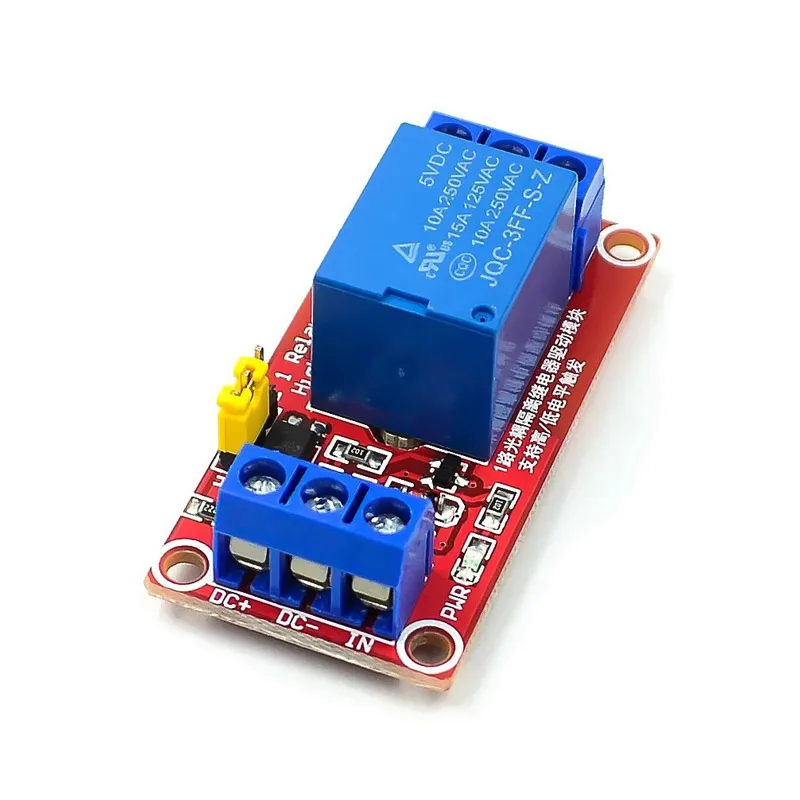

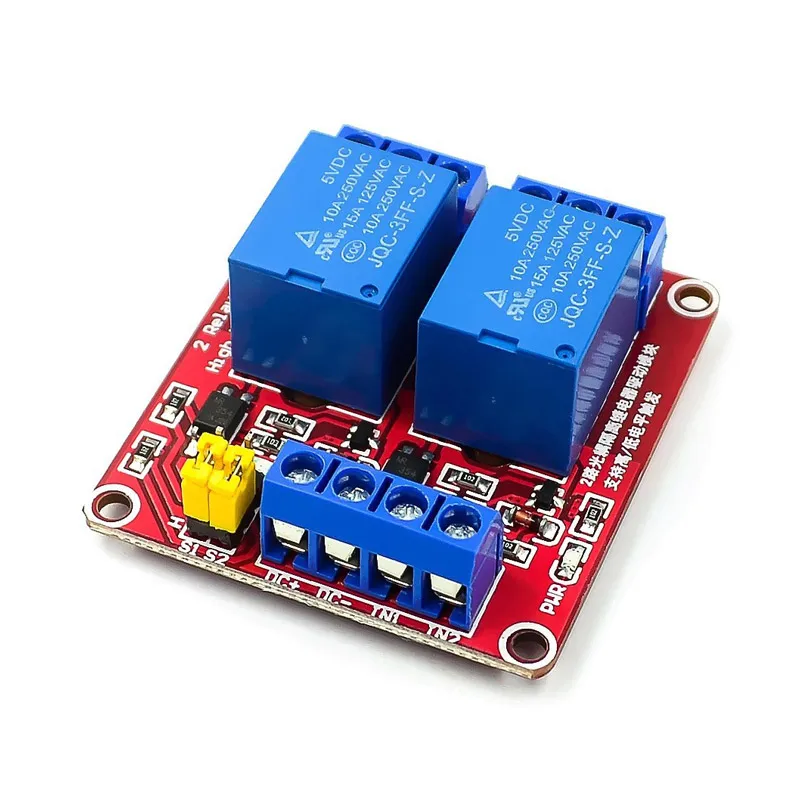

(1) Descripción del módulo:
1. El módulo adopta un relé, y la interfaz normalmente abierta es una gran carga: CA 250V/10A, CC 30V/10A;
2. Uso de aislamiento optoacoplador de parche, conducción y fuerte capacidad de rendimiento estable; corriente de disparo 5mA;
3. El voltaje de funcionamiento del módulo es de 5V/12V/24V
4. El módulo puede activarse configurando el puente de nivel alto o bajo;
5. Diseño tolerante a fallos, incluso si la línea de control está rota, el relé no actuará;
6. Indicador de potencia (verde), indicador de estado del relé (rojo);
7. El diseño de la interfaz es fácil de usar y todas las interfaces se pueden conectar directamente a través del bloque de terminales, lo cual es muy conveniente.
8. Hay 4 agujeros de fijación, el agujero es de 3,1mm.

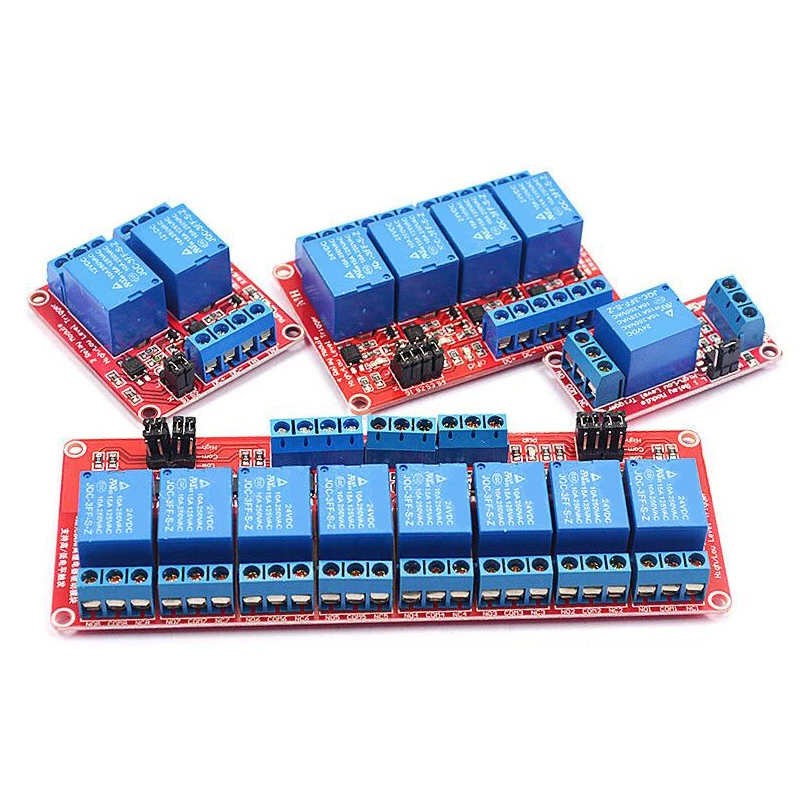

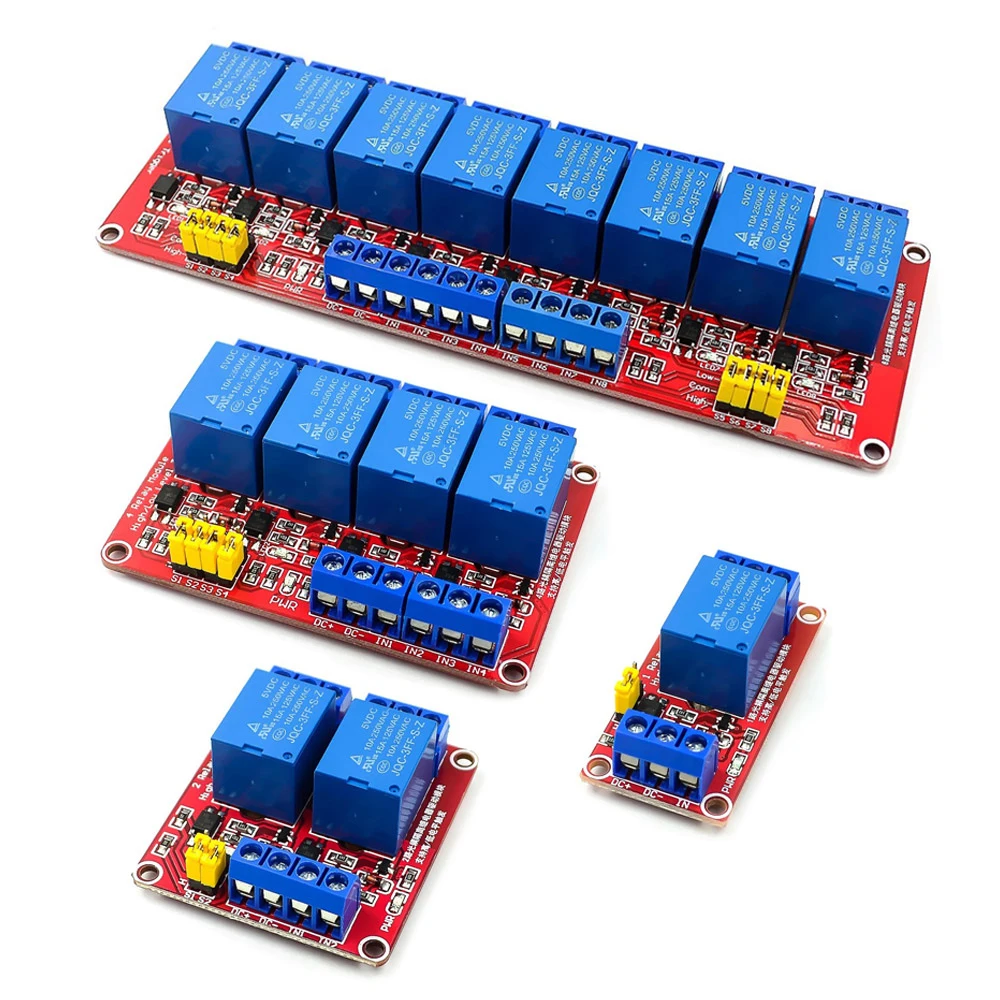

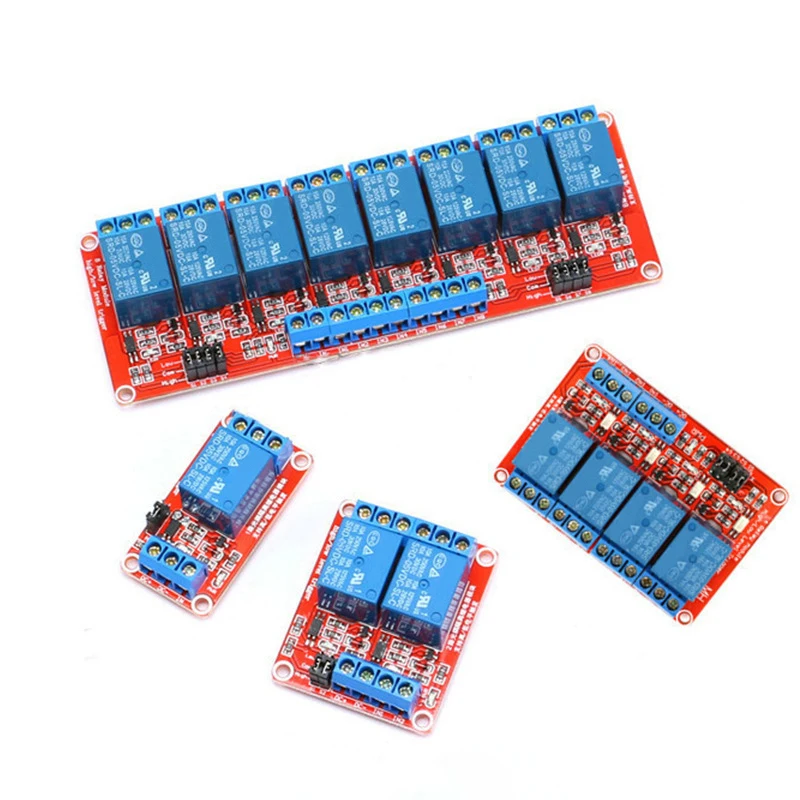

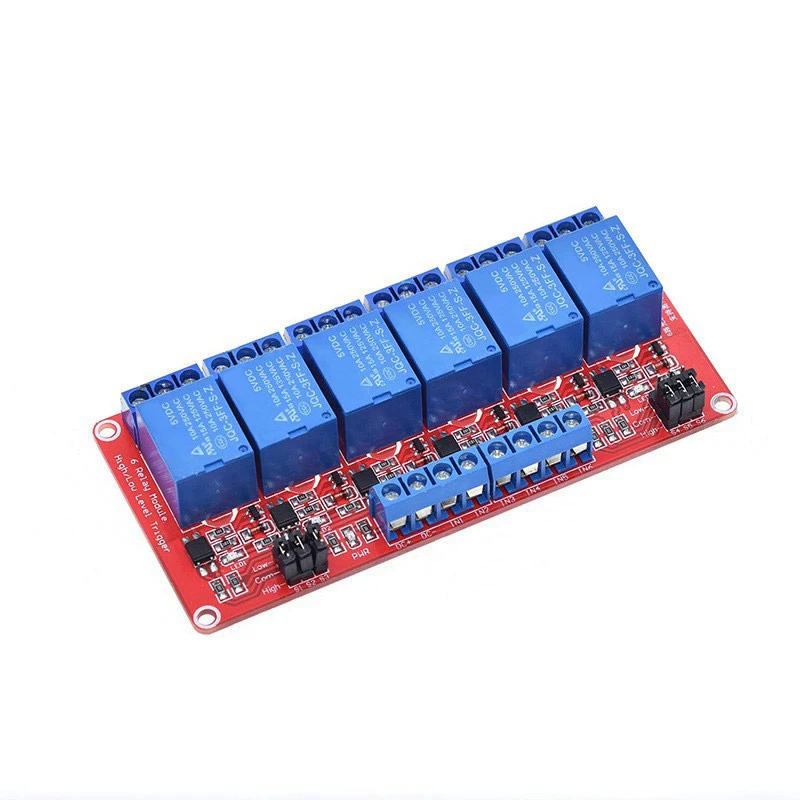

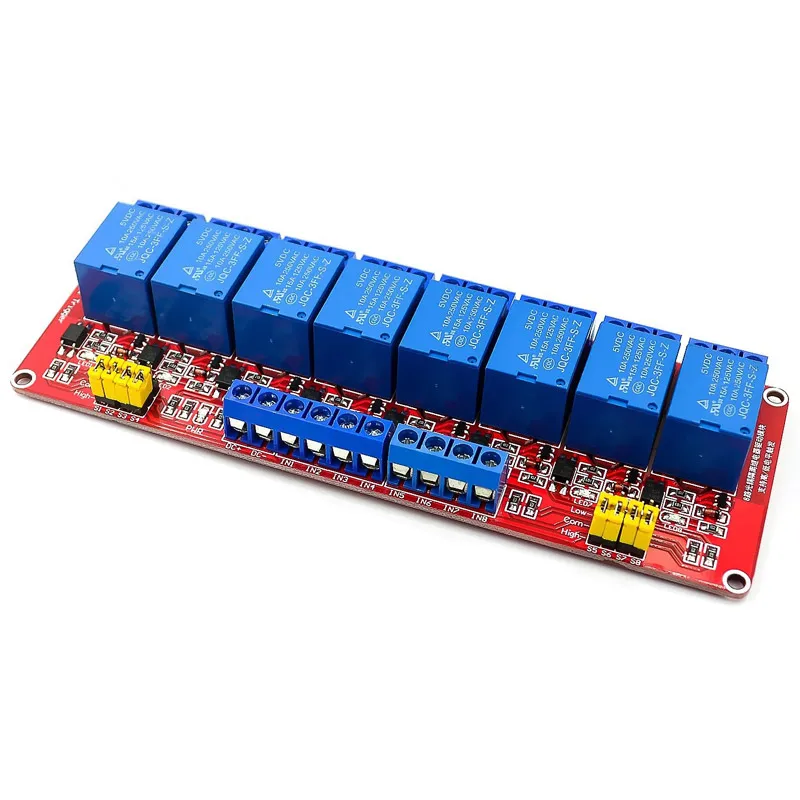

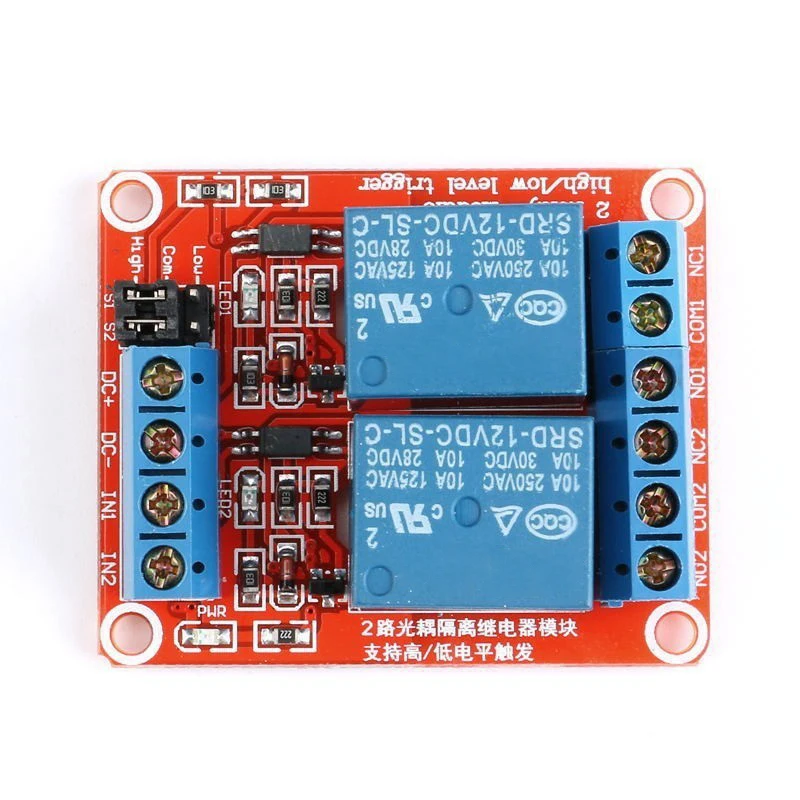

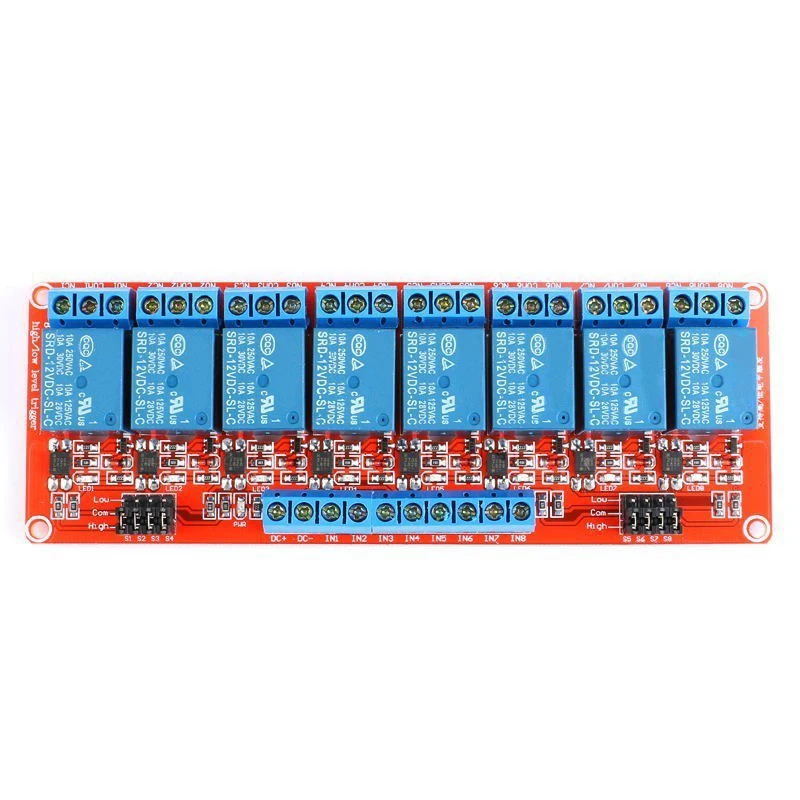

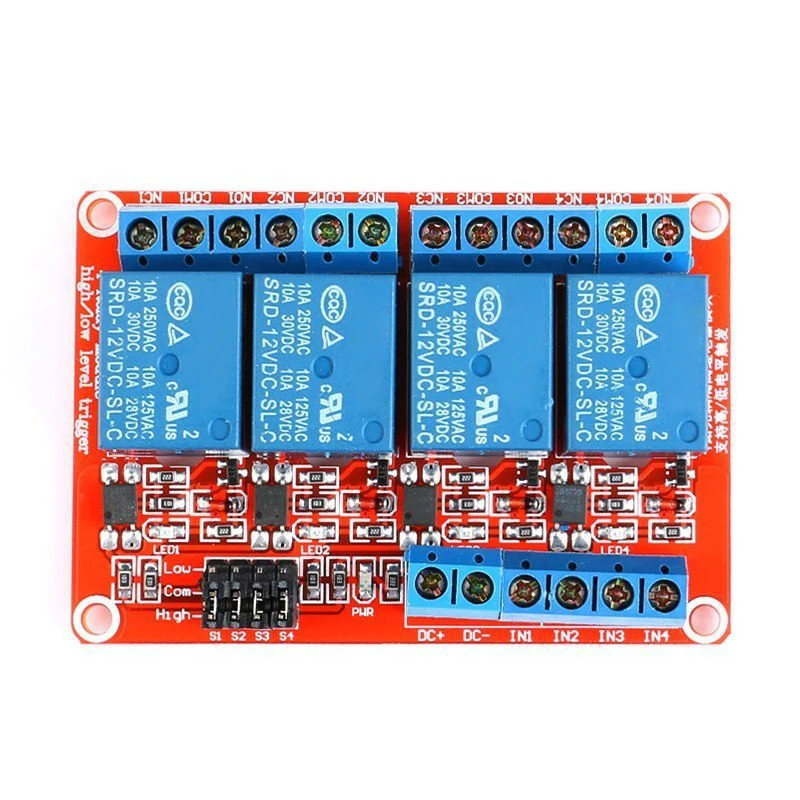

9. Tamaño: 1 vía: 50*25mm/2 vías: 50*41mm/4 vías: 50*72mm/6 vías: 50*107mm/8 vías: 50*140mm

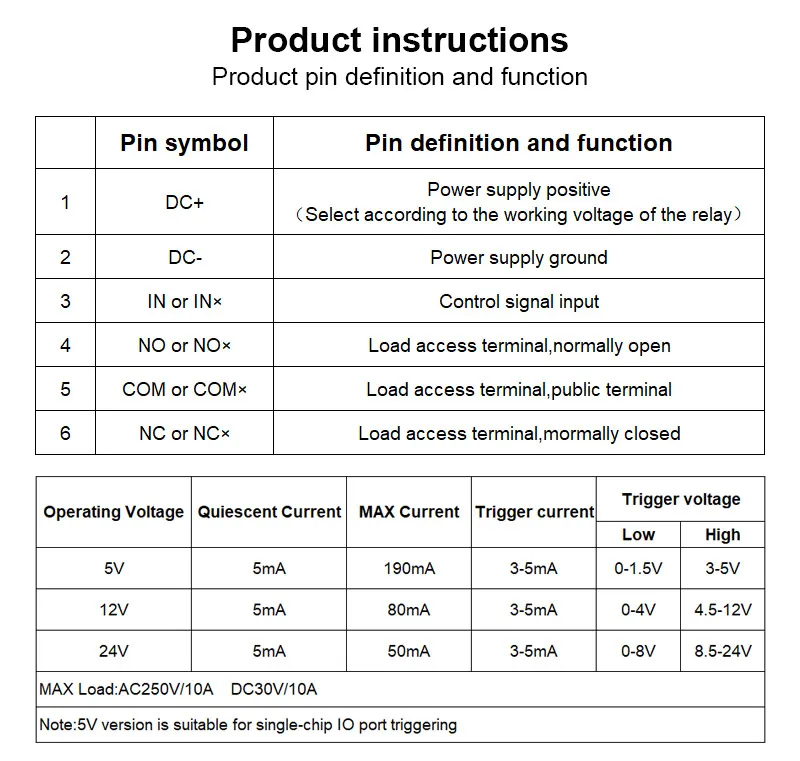

(2) Interfaz del módulo:
1. DC +: conectar a la fuente de alimentación positiva (voltaje según los requisitos del relé).
2. DC-: conectar a la fuente de alimentación negativa
3. IN: extracción del relé de control de nivel alto o bajo

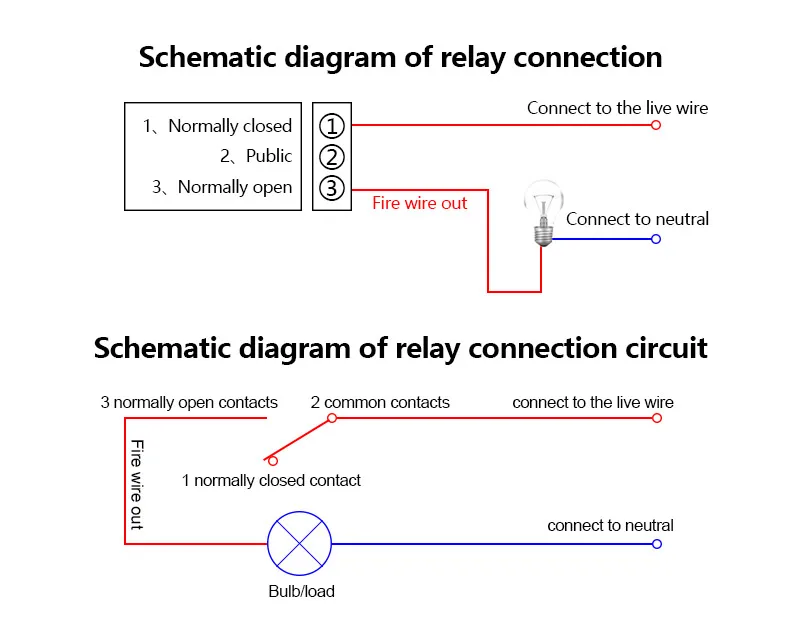

Salida de relé:
1. NO: El relé está normalmente abierto, el relé se suspende antes de cerrarse y se cortocircuita con COM después de cerrarse.
2. COM: Interfaz común de relé
3. NC: El relé es normalmente una interfaz cerrada, el relé se cortocircuita con COM antes de que se tire en, y se deja en el aire después de que se tire en.
Terminal de selección de disparador de nivel alto y bajo:
1. Cuando el puente está en cortocircuito con LOW, es un disparador de bajo nivel;
2. Cuando el puente está cortocircuitado con alto, se activa con un nivel alto.
