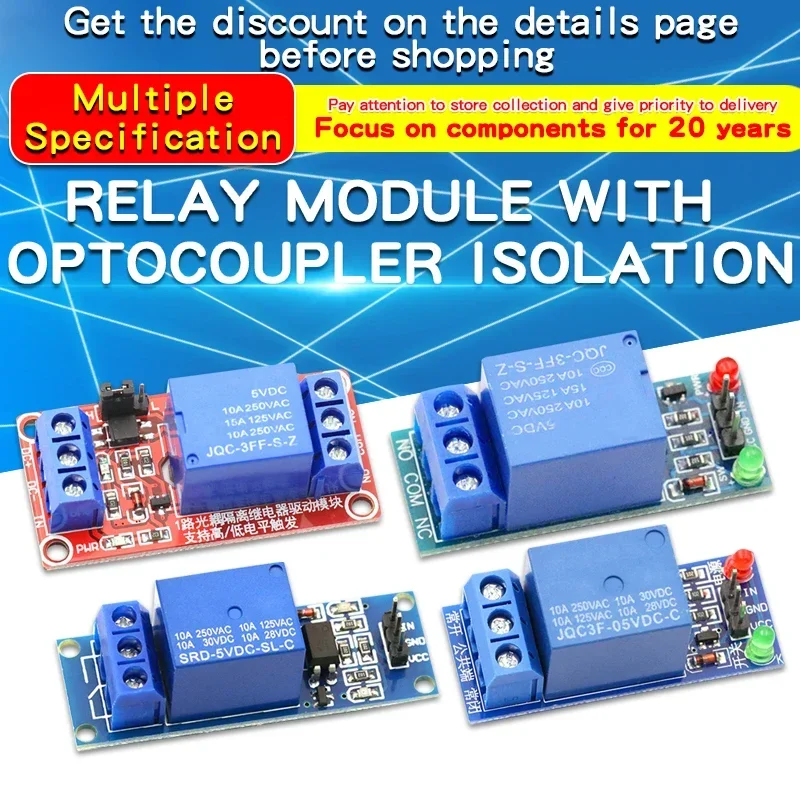

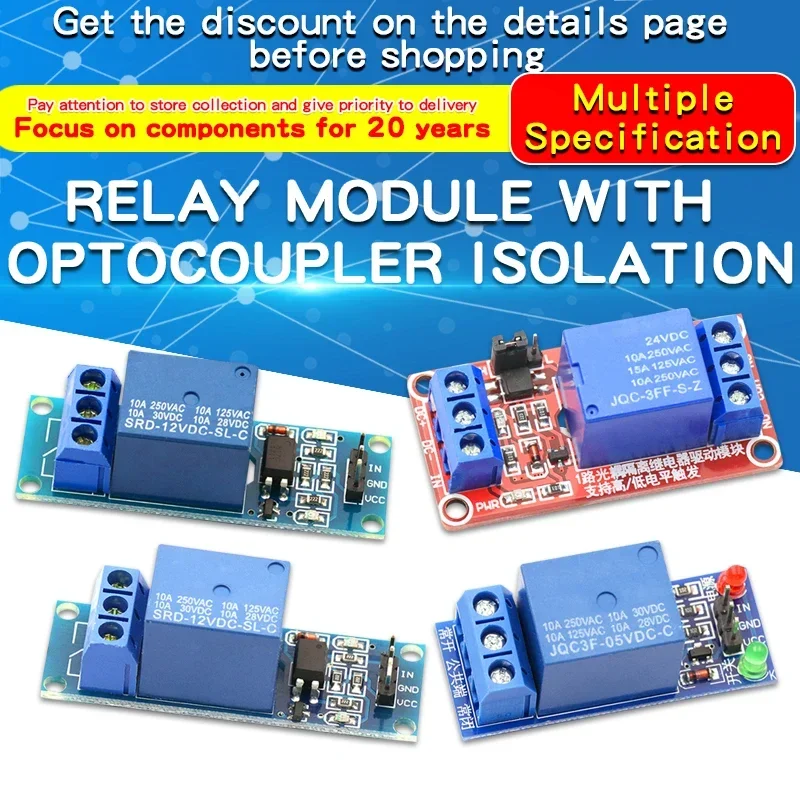

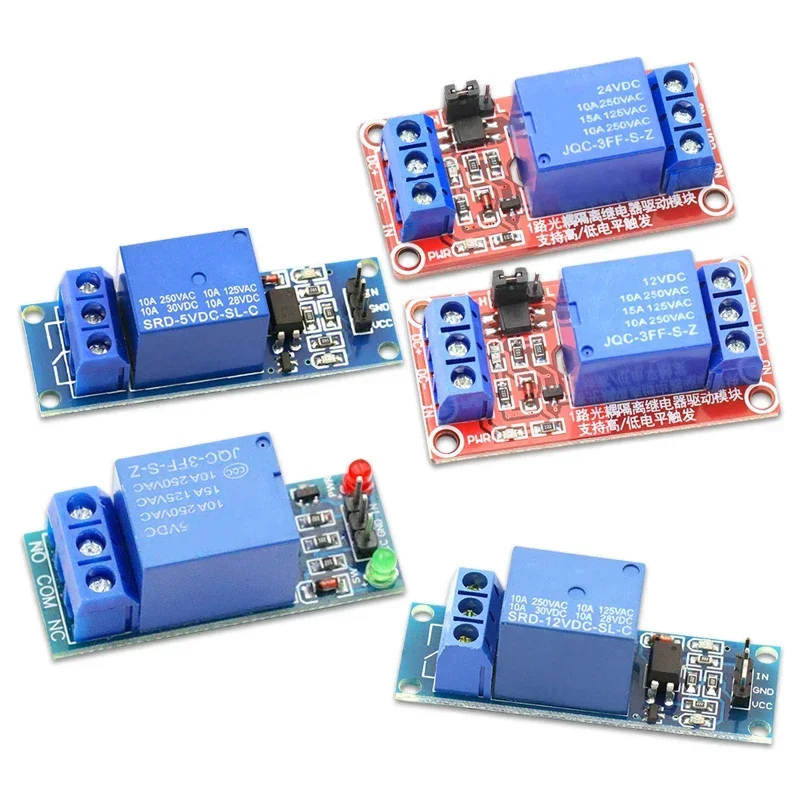

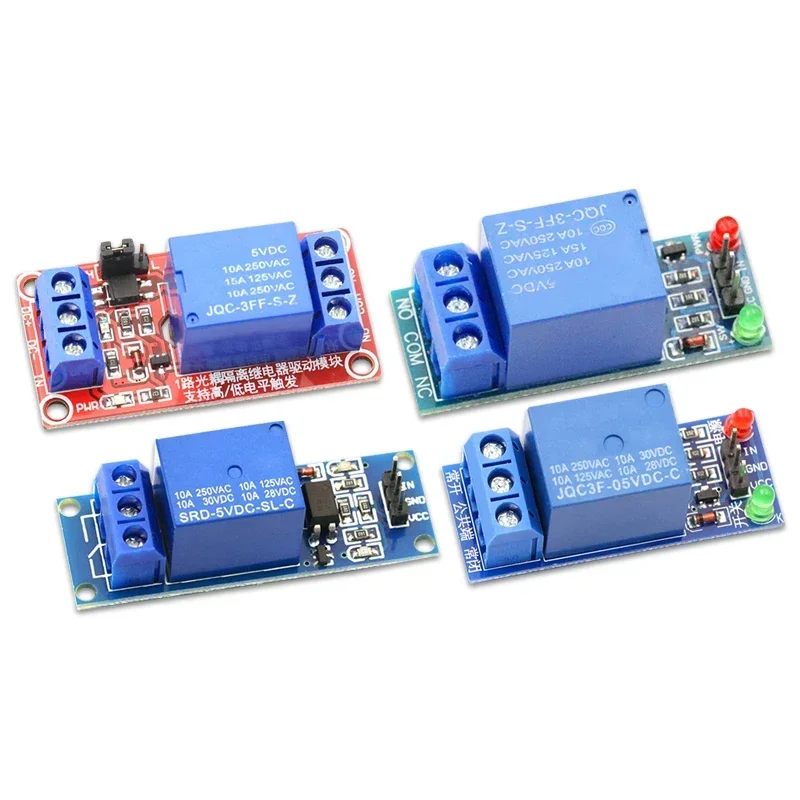

Módulo de relé de 1 canal, protector de placa con optoacoplador/sin optoacoplador, módulo de relé de gatillo de palanca alta y baja, 5V/12V/24V, 1 Uds.

Descripción de la interfaz:
1.DC+: conectado al polo positivo de la fuente de alimentación (el voltaje
es 5V, 12V y 24V según los requisitos del relé)
2.DC-: conectado al polo negativo de la fuente de alimentación
3.En: se puede activar un relé de control de nivel alto o bajo Salida de relé:
1.No: interfaz normalmente abierta del relé.El relé se suspende antes
cierre, y se cortocircuita con com después del cierre.
2.COM: interfaz común de relé
3.NC: interfaz normalmente cerrada del relé.El relé está en cortocircuito.
con com antes de cerrar y suspendido después de cerrar Alto y bajo
terminal de selección de disparador de nivel:
1.Cuando el puente entra en cortocircuito con nivel bajo, se activa en nivel bajo
nivel;
2.Cuando el puente está en cortocircuito con alto, se activa en alto
nivel.

Para la descripción de los modos de disparo de alto y bajo nivel,
por favor vea:
El gatillo de alto nivel se refiere al modo de disparo con voltaje entre
el terminal de entrada de señal y la tierra, que se puede entender
como modo de disparador de cortocircuito entre el terminal de entrada de señal
y el polo positivo de VCC; el disparador de bajo nivel se refiere al disparador
modo en el que el voltaje entre el terminal de entrada de señal y el
La tierra es ov, que se puede entender como un modo de cortocircuito.
disparador entre el terminal de entrada de señal y el electrodo negativo GND.

Los siguientes contenidos introducir el principio y la aplicación.
método del relé en detalle.El método de cableado del relé es
aplicable.Léalo atentamente antes de usarlo para evitar conectarlo.
el circuito equivocado

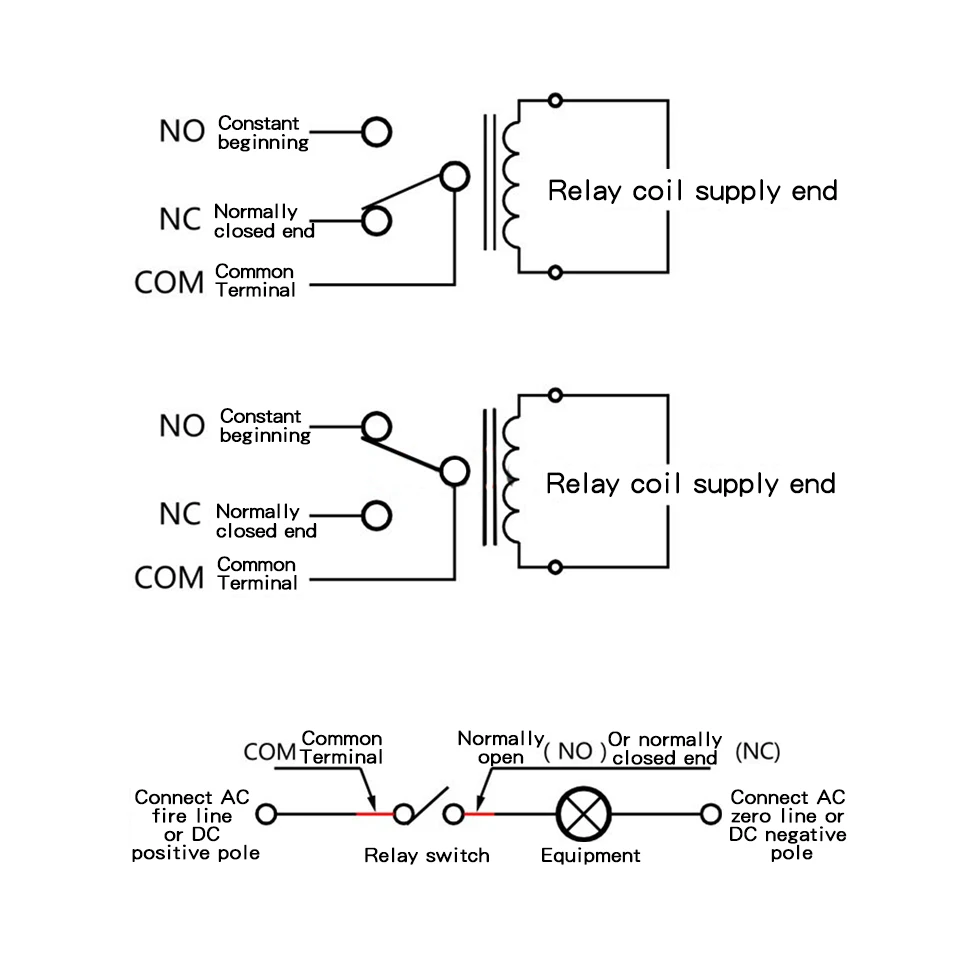

Cuando no hay voltaje o voltaje insuficiente en cada extremo de
La bobina del relé, el terminal común (COM) del relé es
conectado al terminal normalmente cerrado (NC)
El terminal común (COM) del relé está conectado al
terminal normalmente abierto (NO) cuando el voltaje en ambos extremos de
la bobina del relé alcanza el voltaje de entrada
Cuando el interruptor del relé está cerrado, hay voltaje en ambos
extremos del equipo y puede funcionar normalmente.Cuando el
El interruptor está desconectado, no funciona

Siempre que se aplique un cierto voltaje en ambos extremos de la bobina,
una cierta corriente fluirá a través de la bobina, lo que provocará
Efecto electromagnético, bajo la atracción de electromagnético.
fuerza, la armadura superará la tensión del retorno.
Resalta y atrae al núcleo de hierro, para impulsar la dinámica
contacto y contacto estático (contacto normalmente abierto) del
armadura para activar, cuando la bobina está apagada, el
La succión electromagnética también desaparece y la armadura
volver a la posición original bajo la fuerza de reacción del
Resorte para liberar el contacto móvil y la estática original.
contacto (contacto normalmente cerrado), de esta manera, se activa
y liberado, para lograr el propósito de encender y apagar en el
circuito, los "contacts normalmente abiertos y normalmente cerrados" de
El relé se puede distinguir de esta manera: el contacto estático en
el estado desconectado cuando la bobina del relé no está energizada es
llamado "contacto normalmente abierto"; el contacto estático en el encendido
El estado se llama "contacto normalmente cerrado", el relé generalmente
Tiene dos circuitos, circuito de control de bajo voltaje y alto voltaje.
circuito de trabajo.

1 canal (sin optoacoplador)
1.El módulo cumple con el estándar y hay una ranura de aislamiento entre el área de control y el área de carga.
2.El módulo está equipado con aislamiento optoacoplador, que es más confiable y estable.
3.Adopte el diseño de placa de circuito FR-4 de doble cara y el proceso de producción de parches
4.Control de relé
5.Con la fuente de alimentación y la indicación de acción del relé, el encendido y apagado no están encendidos
6.Cuando hay una señal de bajo nivel en el terminal de entrada de señal, se conectarán el terminal común y el terminal normal.
7.El relé puede controlar directamente diversos equipos y cargas.
8.Hay un contacto normalmente abierto y un contacto normalmente cerrado.
9.El terminal azul kf301 es más conveniente para conectar a la línea de control.
10.Tamaño del módulo: 53x18x18,5mm
11.Distancia entre agujeros: 49x14 mm, agujero 3,1 mm
12.El voltaje de funcionamiento del módulo es 5V, 12V y 24V

Capacidad de contacto del relé: 250V 10A (CA) o 30V 30A (CC)
(capacidad de carga máxima teórica)
Se recomienda que la alimentación conectada a la fuente de alimentación de CA sea menor que
1500W, menos de 200W para conexión DC.

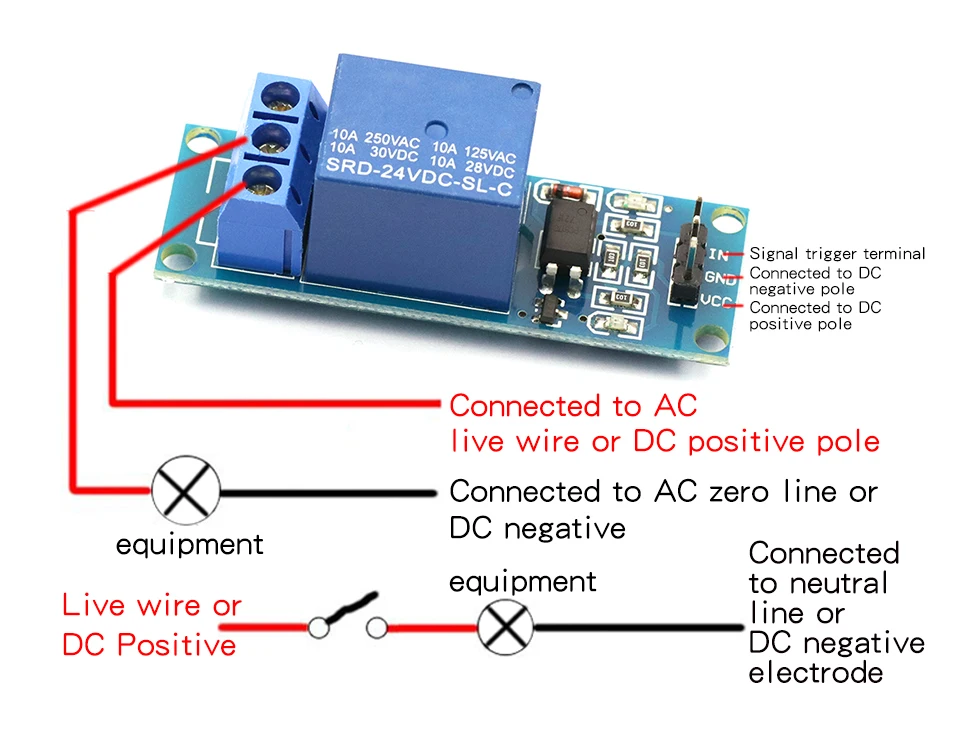

*Modo de conexión de inicio normal:

Cuando hay un disparador de nivel en el extremo del disparador de señal, el relé
Tire hacia adentro, el final común y el inicio normal serán
Conéctese y el equipo se encenderá

*Modo de conexión del terminal normalmente cerrado:

Cuando hay un disparador de nivel en el extremo del disparador de señal, se activa el relé, se desconectarán el extremo común y el extremo de cierre normal y el equipo no funcionará sin energía.
Descripción de la interfaz:
VCC: conectado al polo positivo de la fuente de alimentación (fuente de alimentación según el voltaje del relé)
GND: conectado al polo negativo de la fuente de alimentación
En: extremo del disparador de señal del módulo de relé
