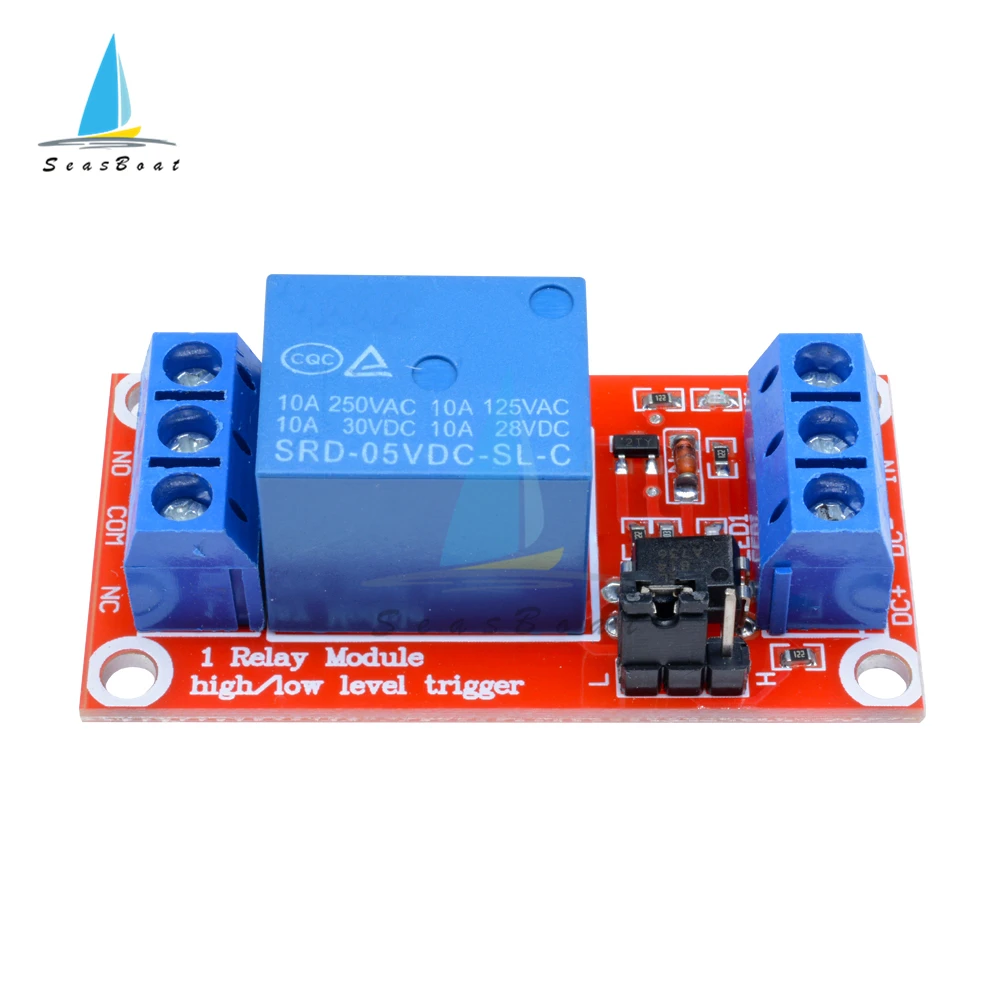

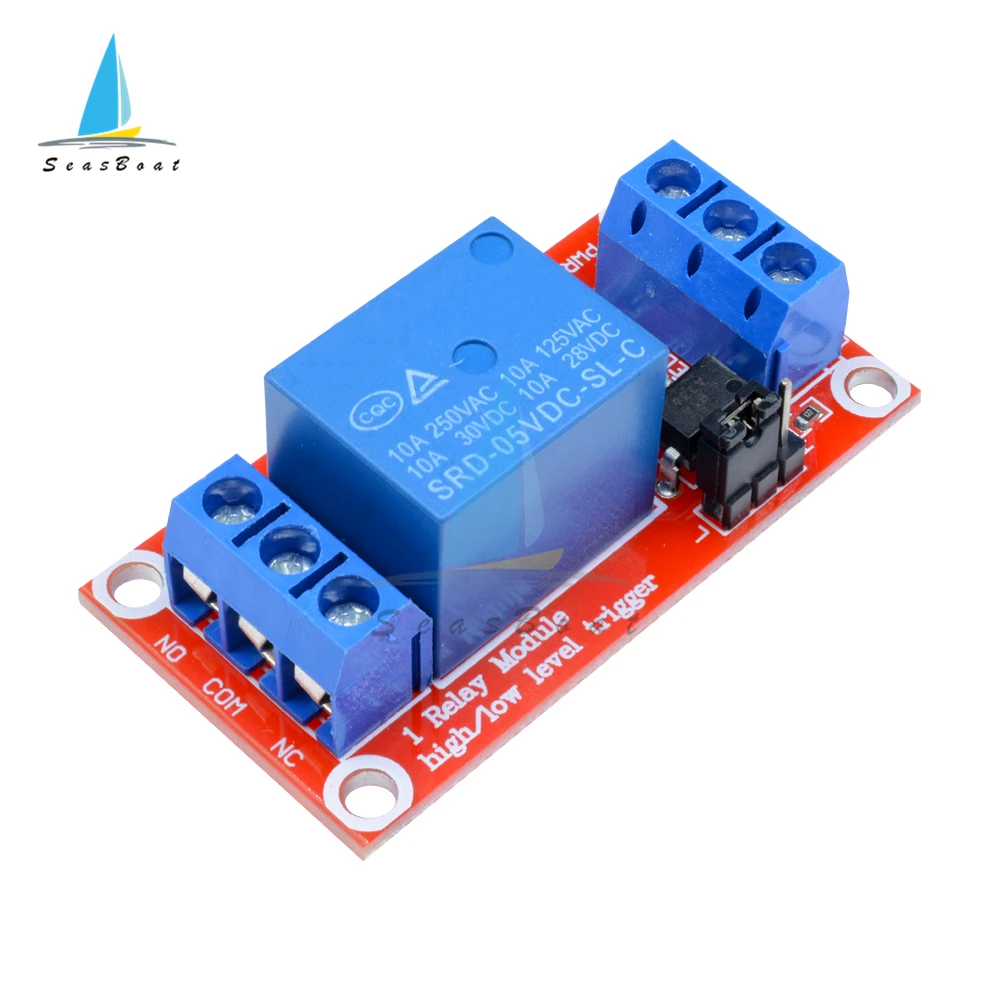

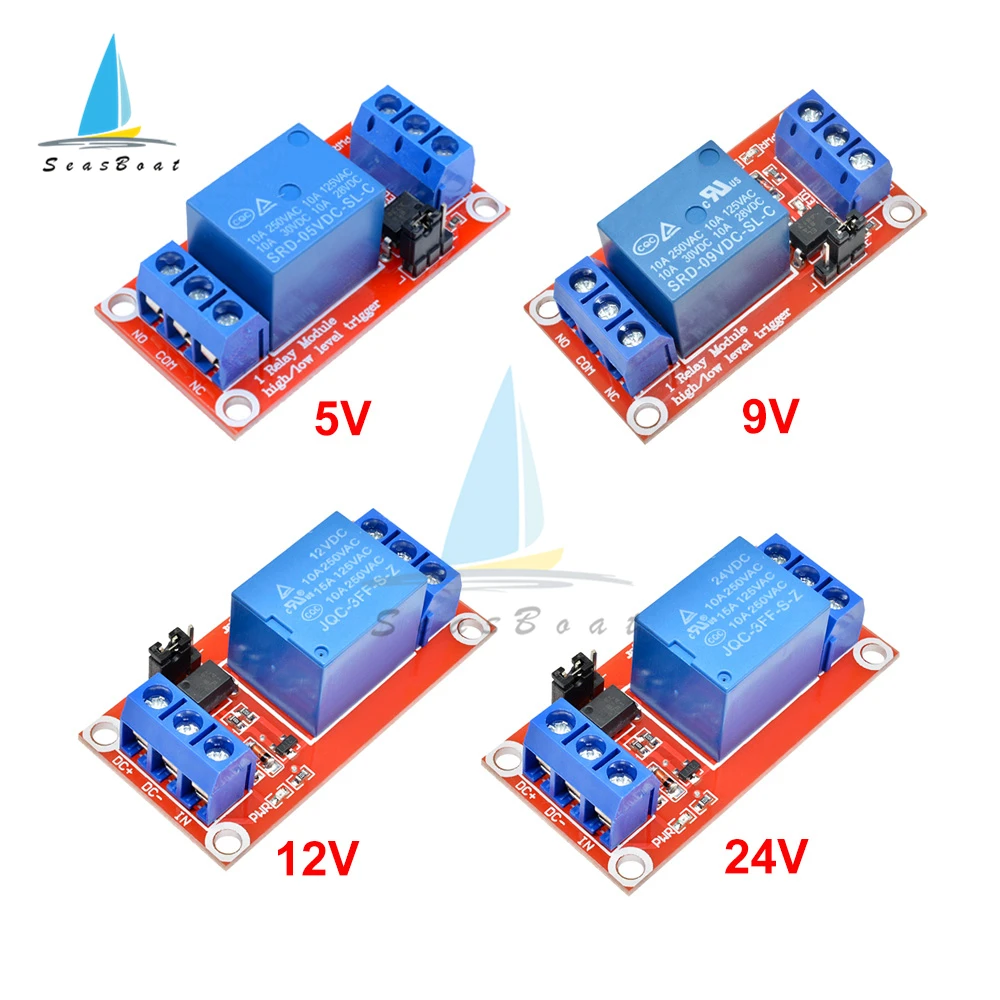

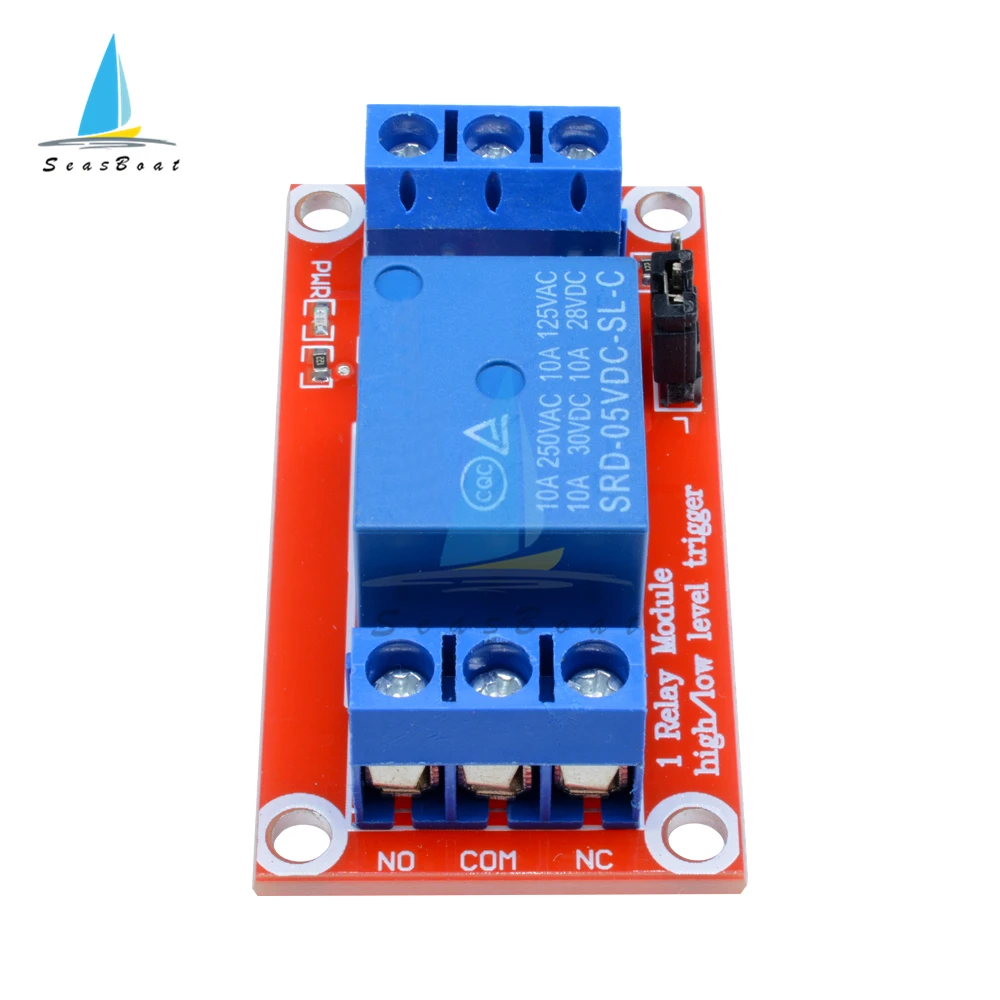

Módulo de relé de 1 canal, placa de Control de relé de disparo de nivel alto y bajo con optoacoplador, 5V, 9V, 12V, 24V

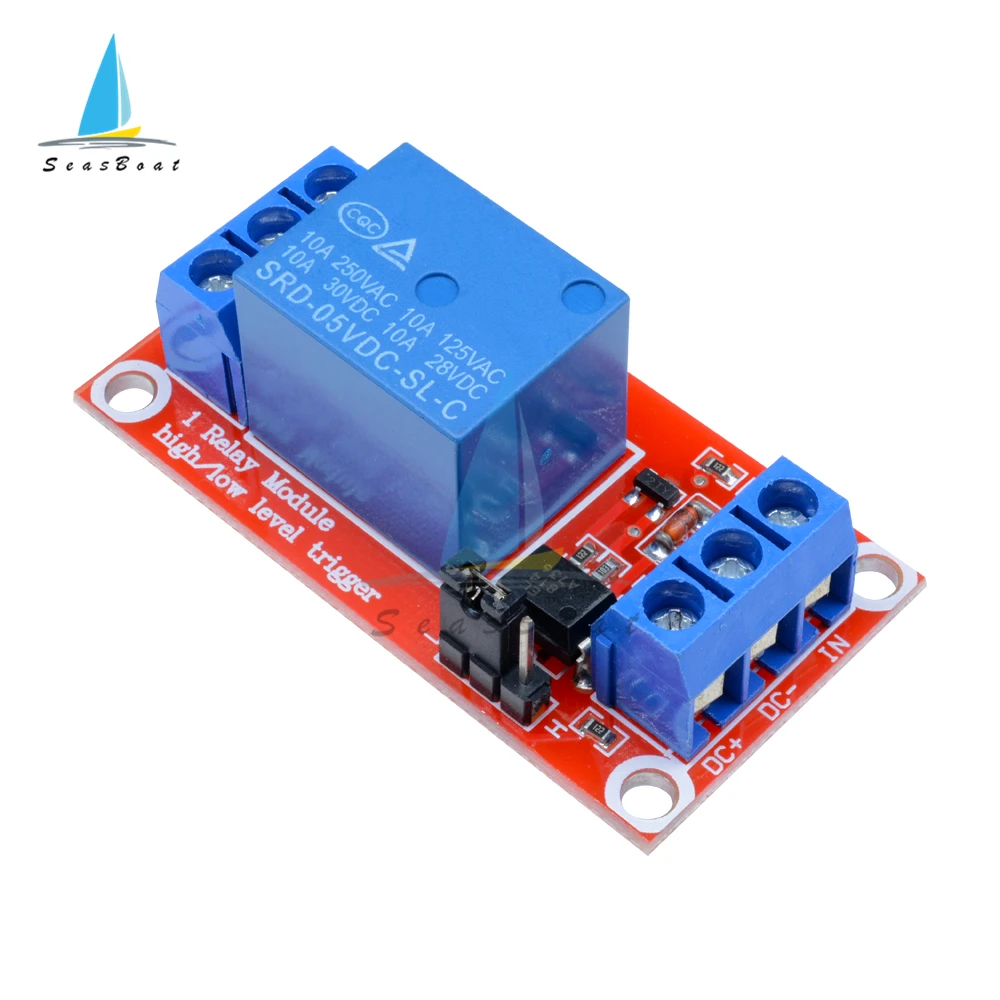

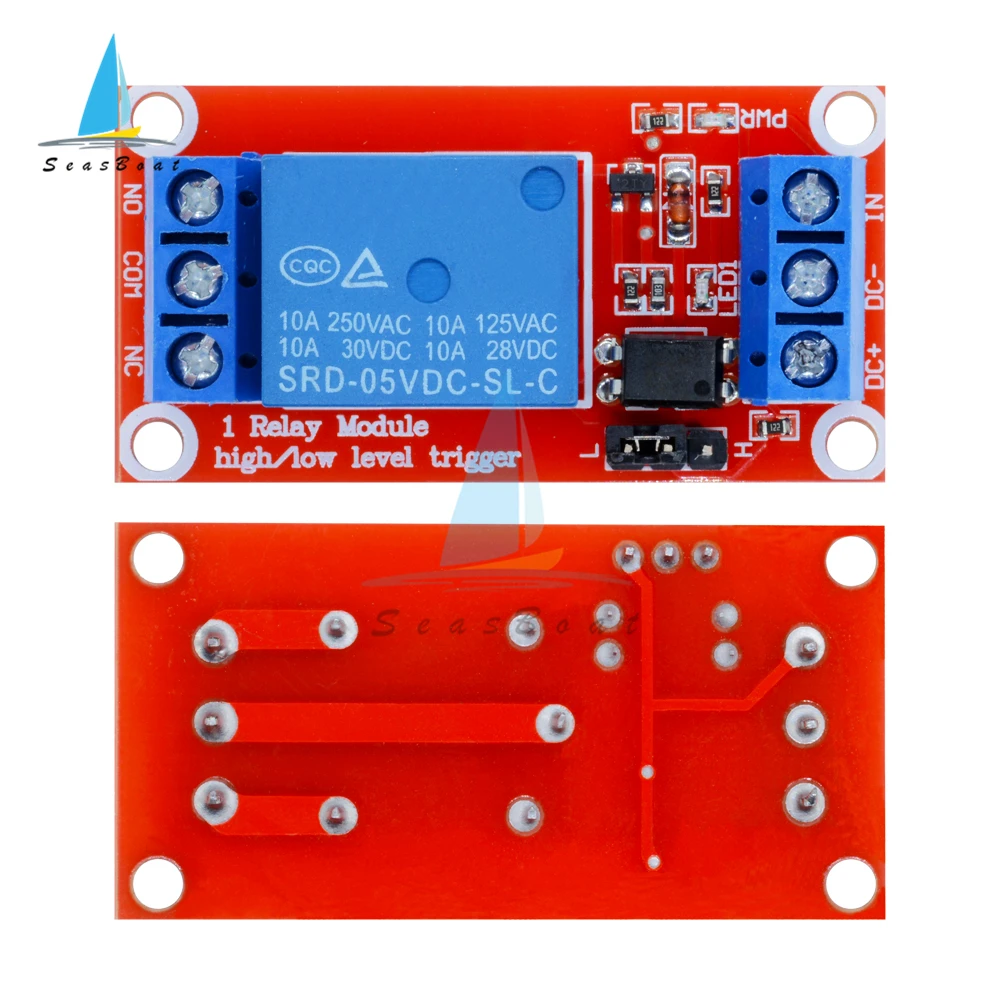

Descripción del módulo: 1. El módulo utiliza un relé de calidad genuina, interfaces normalmente abiertas Carga máxima: CA 250 V/10 A, CC 30 V/10 A; 2. utilizando aislamiento de optoacoplador SMD, capacidad de conducción, rendimiento estable; corriente de disparo 5 mA; 3. voltaje de funcionamiento del módulo 5V 9V 12V 24V; 4. El módulo puede ser alto o bajo mediante un disparador de configuración de puente; 5. Diseño tolerante a fallas, incluso si la línea de control está rota, el relé no funcionará; 6. el indicador de alimentación (verde), el indicador de estado del relé (rojo) 7. El diseño de la interfaz de la naturaleza humana, todas las interfaces están disponibles a través de un terminal de conexión directa, muy conveniente 8. Tamaño del módulo: 50 mm * 26 mm * 18,5 mm (largo x ancho x alto) Interfaz del módulo: 1.DC+: fuente de alimentación positiva (VCC) 2.DC-: fuente de alimentación negativa (GND) 3.IN: puede ser un relé de control de nivel alto o bajo Salidas de relé: 1.NO: interfaz de relé normalmente abierta 2.COM: Relés de interfaz común 3.NC: interfaz de relé normalmente cerrada Opciones de disparo de nivel alto y bajo: Es un disparador de nivel bajo cuando el puente se conecta al pin BAJO Es un disparador de alto nivel cuando el puente se conecta al pin ALTO
