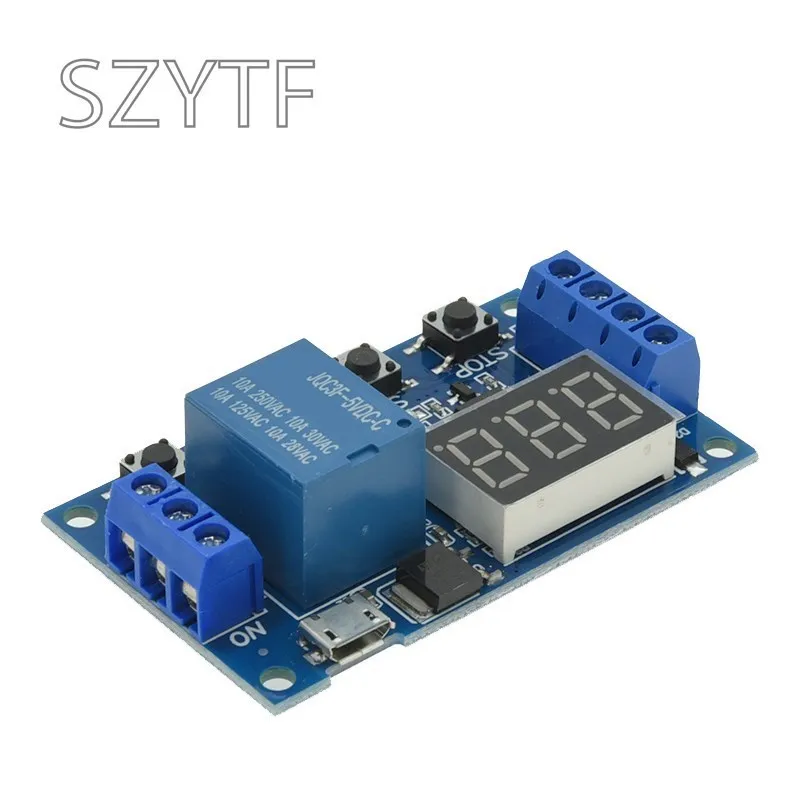

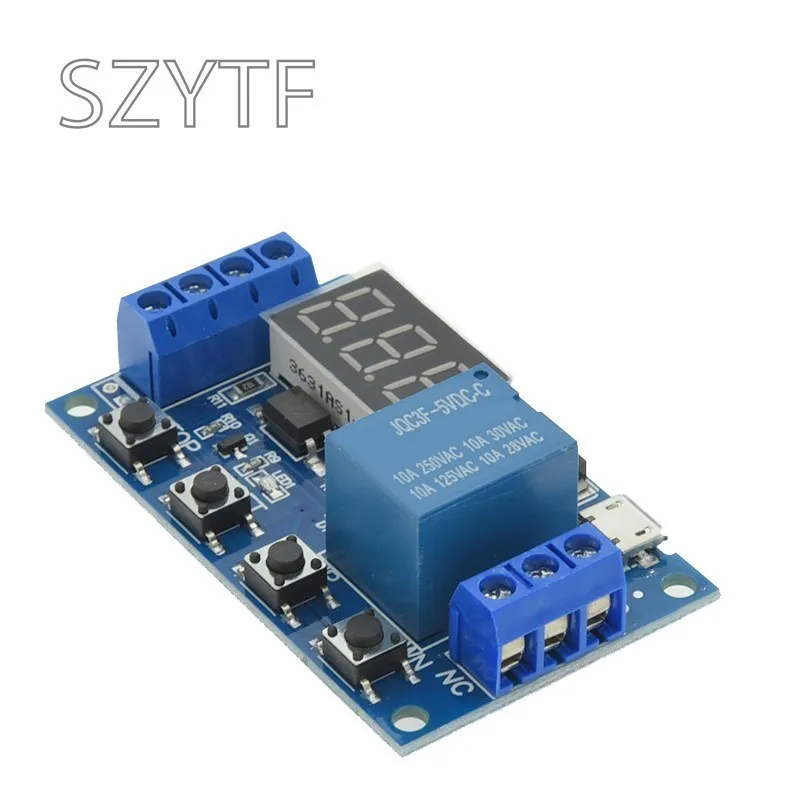

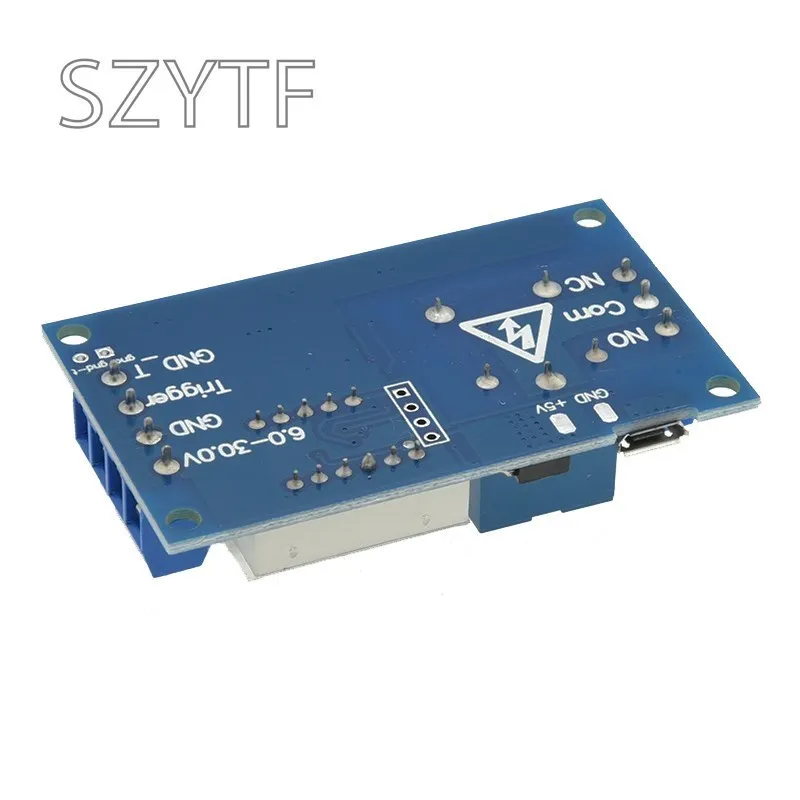

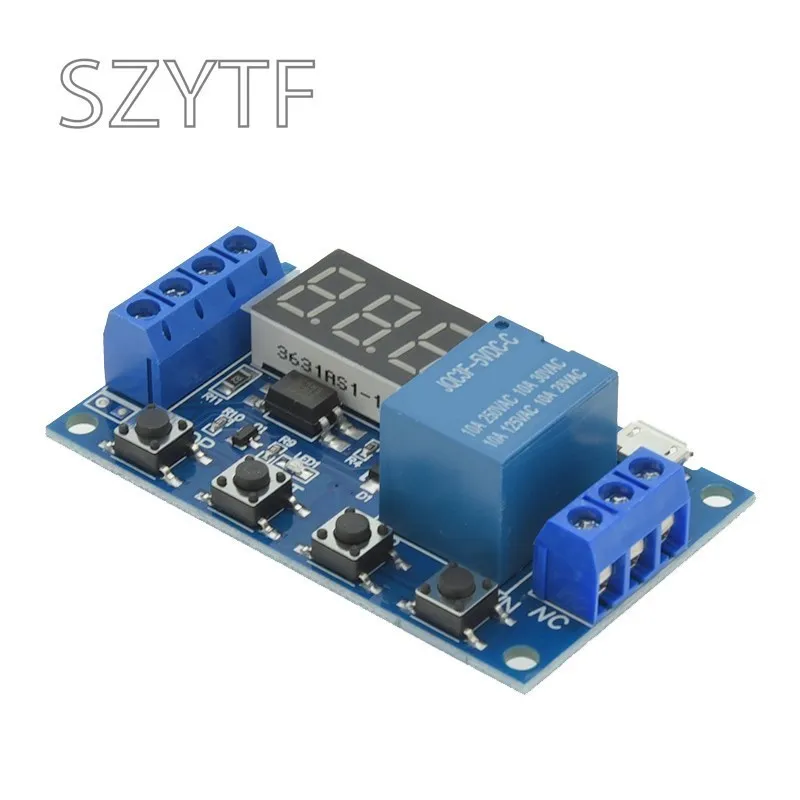

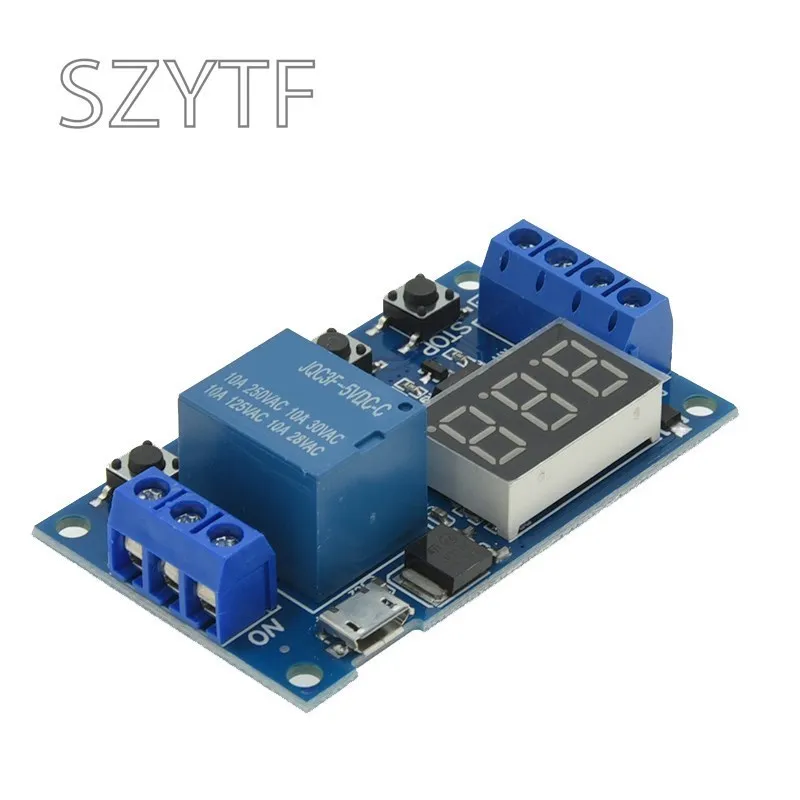

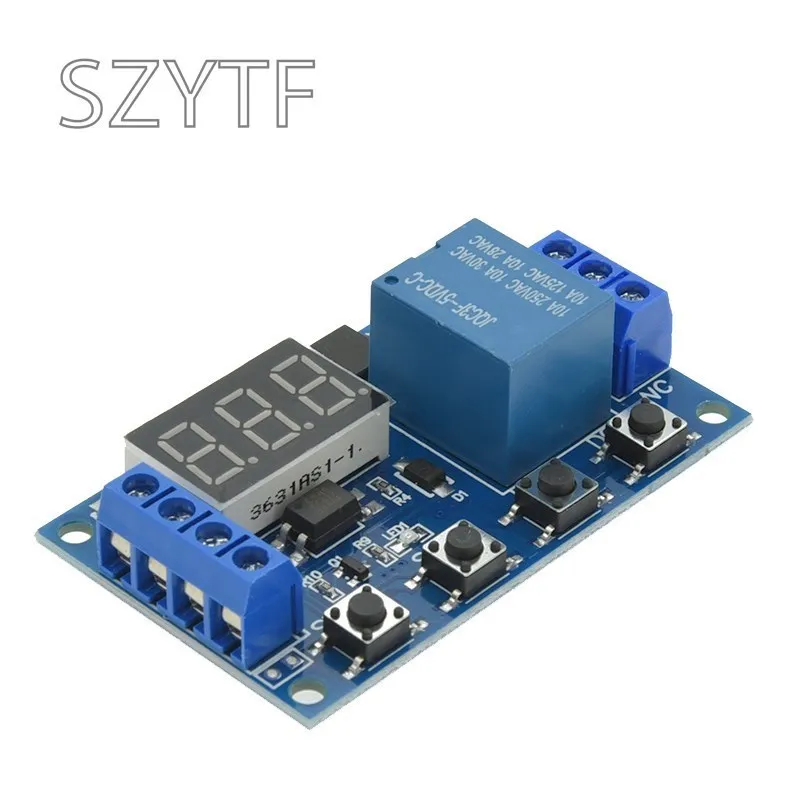

Descripción
Fuente de alimentación de amplio voltaje 6 ~ 30V
La interfaz es clara y simple, potente, fácil de entender, casi satisface todas las necesidades.
Hay una función de parada de tecla (STOPkey) con protección de polaridad inversa, la polaridad inversa no se quema
El modo de suspensión aumentada está habilitado, 5 minutos sin ninguna operación, apaga automáticamente el monitor con cualquier tecla de activación.
Puede establecer diferentes parámetros OP,CL,LOP, que son independientes entre sí, se conservan.
Todos los parámetros de configuración se apagan automáticamente y guardan.
Modo de funcionamiento
Especificaciones del producto
1: Voltaje de funcionamiento: 6 -- 30V
2: Fuente del disparador: disparador de alto nivel (3,0 V-24V) La señal no es coplanaria con una capacidad antiinterferencias sistemáticamente mejorada (también se cortocircuita a tierra común)
3: Capacidad de salida: para controlar el intercambio DC30v 5AOr dentro del equipo 220v5AWithin
4 con aislamiento de optoacoplador, capacidad antiinterferencias mejorada, placa de circuito de grado industrial, para establecer parámetros de potencia forevermemory
Preste atención: una salida de relé de contacto pasivo, la salida no está cargada, controla la acción de una ruptura-
Rango de tiempo
0,1 S (pequeño) ~ 999Min (Grande) continuamente ajustable
Cómo elegir el rango de tiempo:
En la interfaz de selección de modoDespués de establecer el parámetro valuesdogSTOPkeySelect rango de tiempo
... XXX punto decimal en bits, rango de tiempo: 1 segundo ~ 999 segundo
X X.X punto decimal en diez, rango de tiempo: 0,1 segundos 99,9 segundos
X.X.X. Punto decimal de brillo completo, rango de tiempo: 1 minuto ~ 999 minutos
Por ejemplo, desea setOPYes3.2 segundos, luego mueva el punto decimal a diez, pantalla digital03.2
Descripción del parámetro: OPOn-time,CLOff-time,LOPCycles(1-999Times,"---" Representativos bucle infinito)
Estos parámetros son independientes entre sí, pero cada uno de estos parámetros de modo común, por ejemplo, P1.1Se proporciona para que el usuario desee cambiar a P1.2Mode, luego enterP1.2Cuando establezca los parámetros, OPIt será de 5 segundos.
En la pantalla principal (Show000)dogSETButton se mostrará OP(CL,LOP) Y el tiempo correspondiente XXX
Si solo modeOP (por ejemplo, modeP1.1,P1.2,P1.3) Tiempo, entonces pressSETKey mostrará solo OPY el tiempo correspondiente
Si El patrón tiene OP,CL,LOP (por ejemplo, modeP3.1,P3.2) que PressSETKey muestra OPAnd La hora correspondiente, CLAnd La hora correspondiente, LOPAnd el número correspondiente de
Después de configurar el modo, la interfaz principal mediante los parámetros pressSETKey puede ver fácilmente el modo actual establecido, muy conveniente
Cómo establecer parámetros
1. Primero, determine el modo de funcionamiento del relé
2. Dependiendo del modo del relé, en la interfaz principal (en el módulo de alimentación parpadeará el modo de funcionamiento actual utilizado (defaultP1.1Mode), luego entrará en la interfaz principal,) "PressSETkey2Después de la segunda versión" interfaz de selección enterMode Presione brevemente, botón DOWNButton para seleccionar el modo a establecer (P1.1 ~)
3. Después de seleccionar un buen modo para establecer (por ejemplo, P3.2)dogSETkeySet los parámetros, el parámetro a configurar esta vez parpadea (OPOn-time,CLOff-time,LOPCycles("---" Representatives Infinite Loop), valores de parámetros byUP,DOWNAdjustment, admite pulsación larga (aumento o disminución rápida) con una pulsación corta (aumento o disminución de 1 unidad); después de establecer los valores de los parámetros, BydogSTOPkeySe selecciona la posición del punto decimal, rango de tiempo de selección (el tiempo apropiado 0,1 segundos ~ 999 minutos); dogSETLa siguiente tecla de parámetro, se establece el modo actual, el proceso supra
4. Configuración de los parámetros del modo seleccionado, presione SETkey2secondDespués de la liberación, el modo establecido parpadeará y luego volverá a la pantalla principal, establecer los parámetros de éxito es muy simple
Interfaz principal: la pantalla de estado del relé no funciona. "000" (sin punto decimal), Relés Activados con punto decimal, muy claro.
Interfaz de selección de modo: PressSETEnter, la configuración se completa, pressSETPara salir y volver a la interfaz principal
Extensión de función STOPKey
Modo de habilitación de relé
1. ENCENDIDO: Los OPRelays permiten la conducción a tiempo
2. Apagado: El relé prohíbe que la conducción esté siempre apagada.
En la interfaz principal, entérate de los botones Stopbuttons, para realizar el cambio entre el estado actual que parpadea y luego volver a la pantalla principal. (Esta función es una función de parada de emergencia, un relé clave de apertura-cierre)
Modo de suspensión:
C-Modo PSleep: menos de cinco minutos, sin ninguna operación, la pantalla LED se apaga automáticamente, el funcionamiento normal del programa
Modo O-dNormal: El LED está siempre en pantalla
Presione STOPbutton2Después de la segunda liberación, logre el estado C-PwithO-dSwitching, en el que el estado actual del flash, y luego regrese a la pantalla principal
