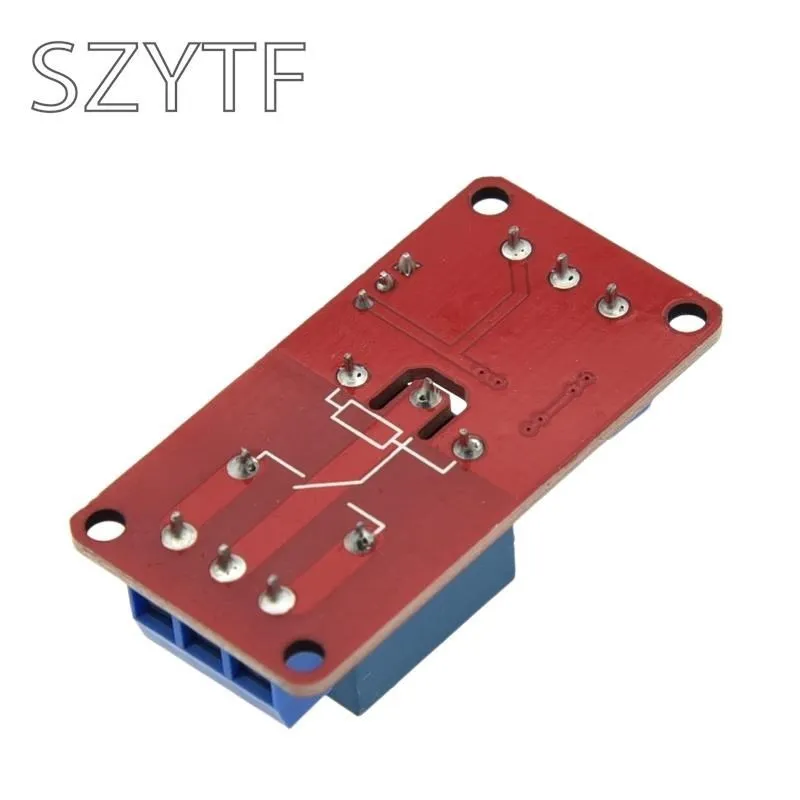

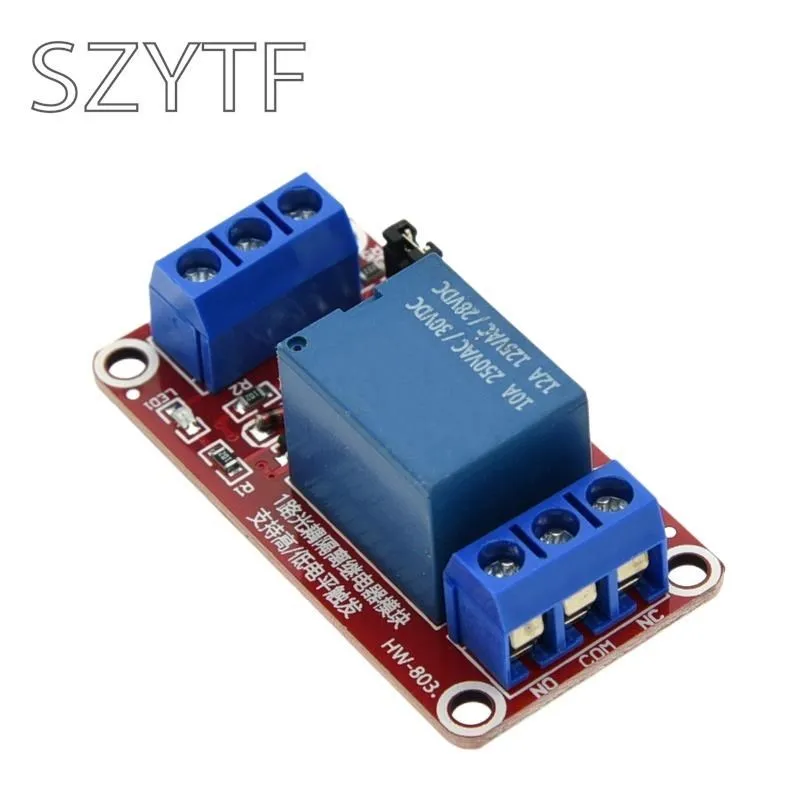

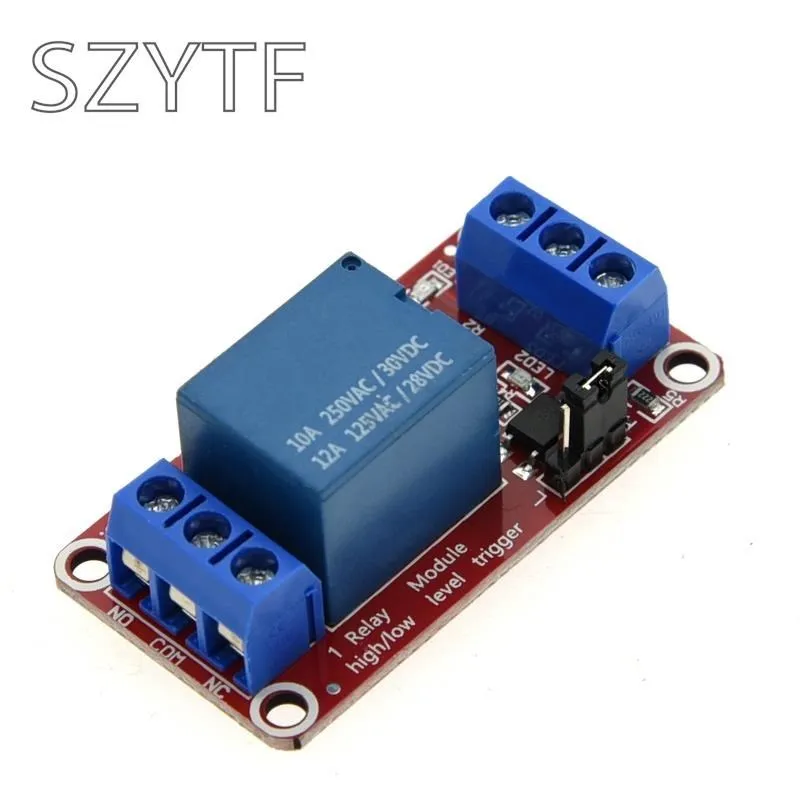

Módulo de relé de 1 canal 5V/12V, Escudo de placa con soporte de optoacoplador, disparador de nivel alto y bajo para Arduino

1, el módulo utiliza un relé genuino de alta calidad, la carga máxima de la interfaz normalmente abierta: CA 250V/10A, CC 30V/10A;
2, usando aislamiento de optoacoplador de parche, fuerte capacidad de conducción, rendimiento estable; corriente de disparo 5mA;
3, el voltaje de funcionamiento del módulo está disponible en 5V, 9, 12V, 24V;
4. El módulo puede activarse mediante un puente para establecer un nivel alto o bajo;
5. Diseño tolerante a fallos, incluso si la línea de control está rota, el relé no se moverá;
6, indicador de potencia (verde), indicador de estado del relé (rojo)
7, el diseño de la interfaz es fácil de usar, todas las interfaces se pueden conectar directamente a través del bloque de terminales, muy conveniente
8, tamaño del módulo: 50mm * 26mm * 18,5mm (largo * ancho * alto)
9, con 4 orificios para pernos de fijación, orificio de 3,1mm, espaciado de 44,5mm * 20,5mm
Interfaz de dos módulos:
1. DC +: Conecte el polo positivo de la fuente de alimentación (el relé requiere voltaje, V hay 5, 9V, 12V y 24V)
2, DC-: conectado al polo negativo de la fuente de alimentación
3. EN: puede controlar el relé para que tire alto o bajo
Salida de relé:
1. NO: El relé normalmente abre la interfaz, el relé se suspende antes de la succión y el corto se conecta con COM después de la succión.
2. COM: Interfaz común de relé
3. NC: El relé normalmente cierra la interfaz y el relé se cortocircuita a COM antes de que se cierre la succión.

Tercero, parámetros técnicos:
Versión del relé Corriente de reposo Corriente máxima Corriente de disparo Voltaje de disparo (bajo) Alto
5V 5mA 190mA 2-4mA 0-1,5 V 2,5-5V
12V 5mA 80mA 2-4mA 0-4V 4,5-12V
24V 5mA 50mA 2-4mA 0-8V 8,5-24V

Selección de disparador Alto y Bajo:

1. Cuando el puente se acorta a bajo, se activa por un nivel bajo;

2. Cuando el puente se acorta a alto, se activa con un nivel alto.
