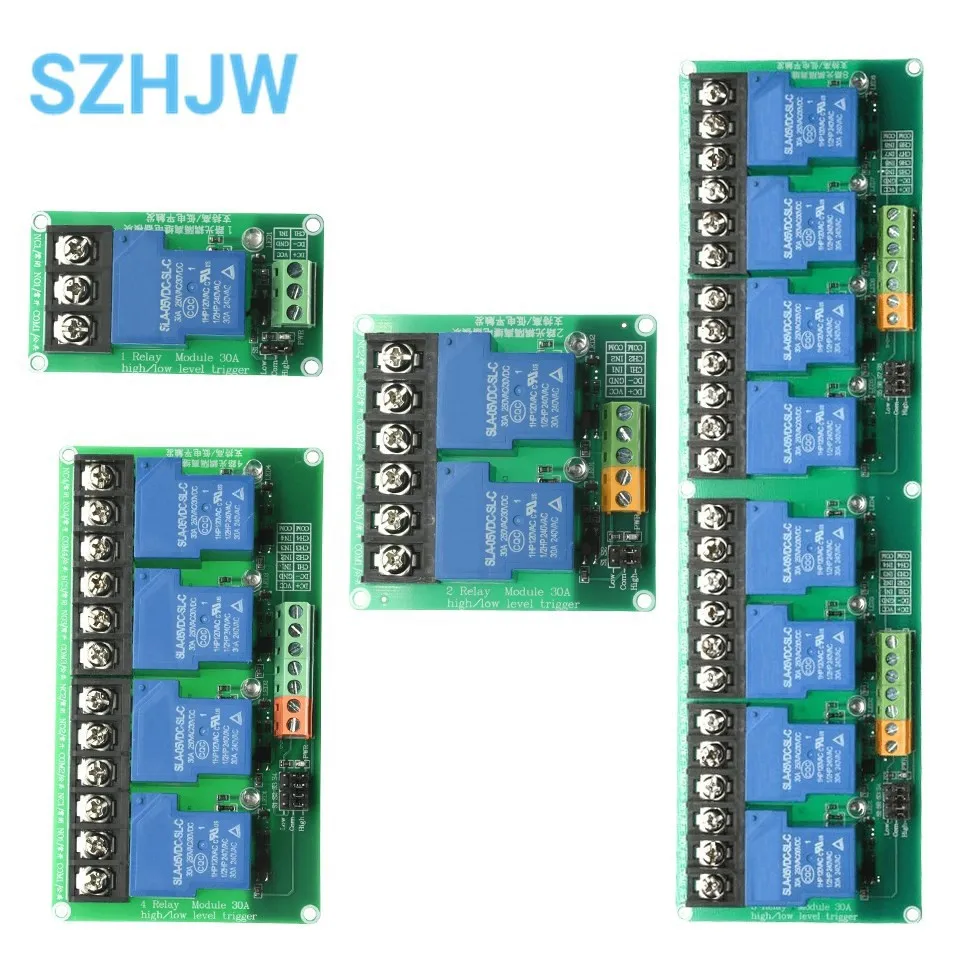

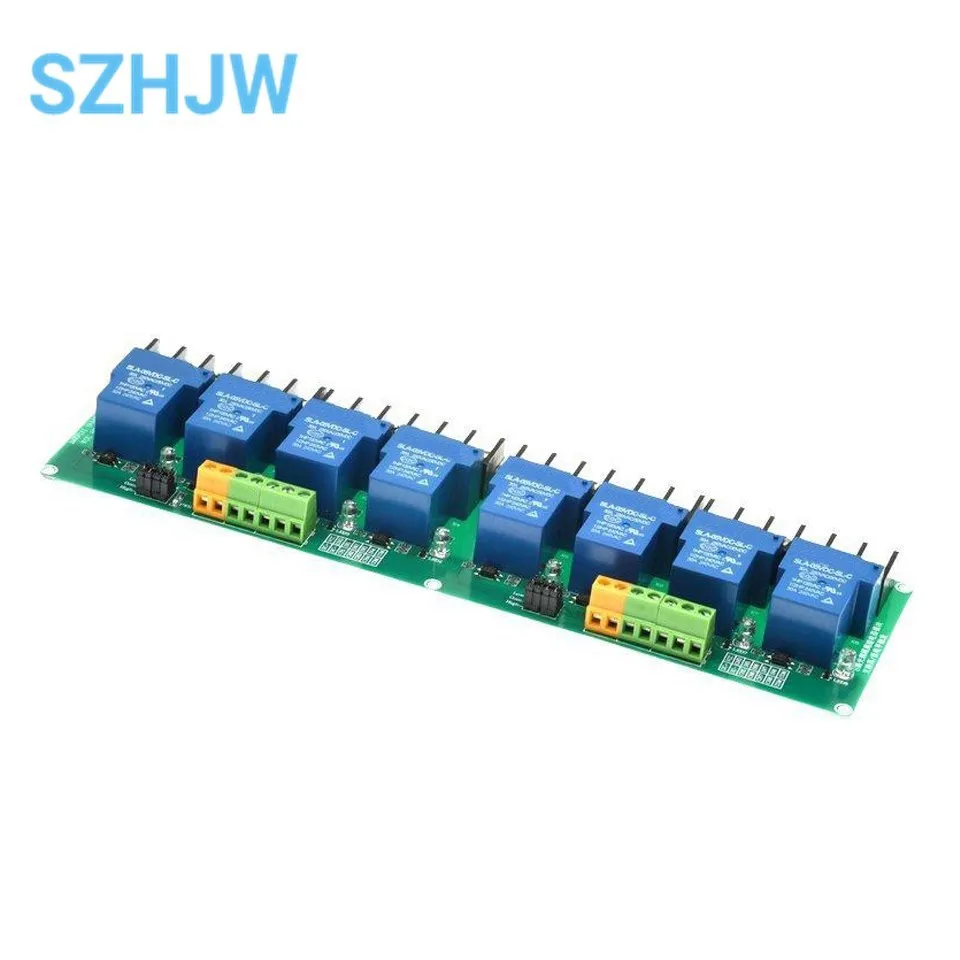

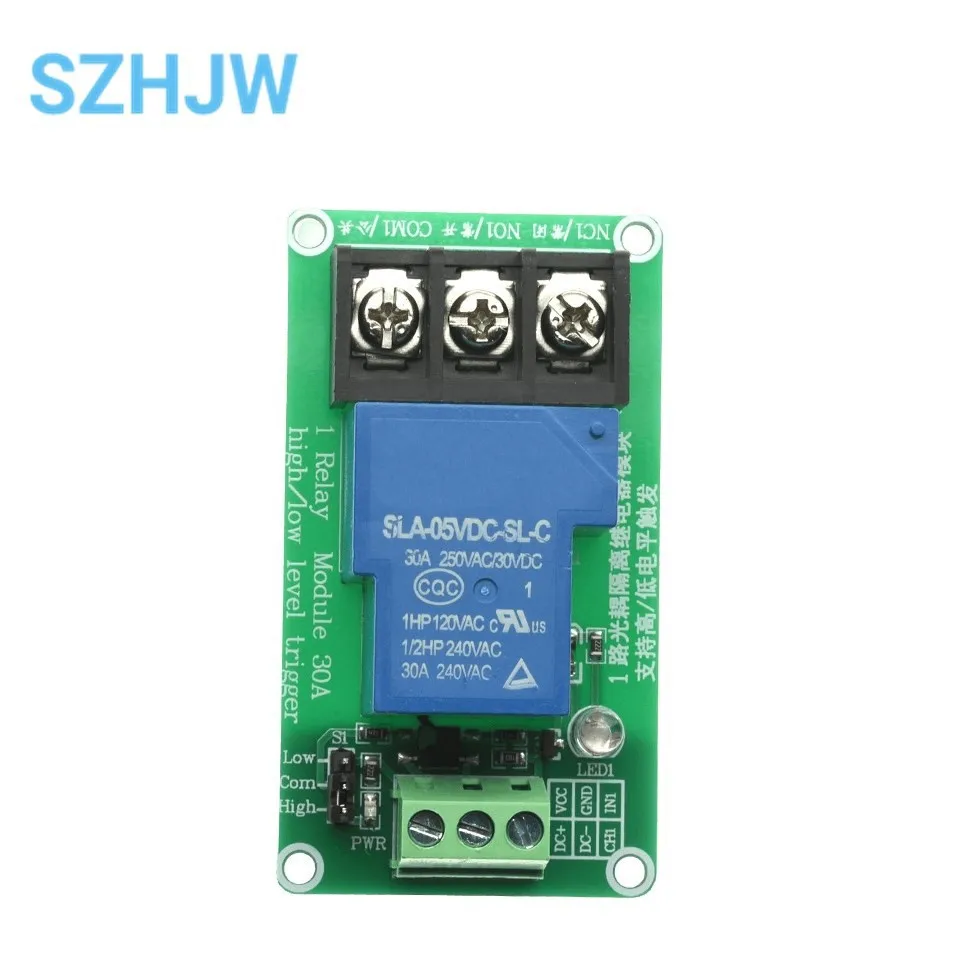

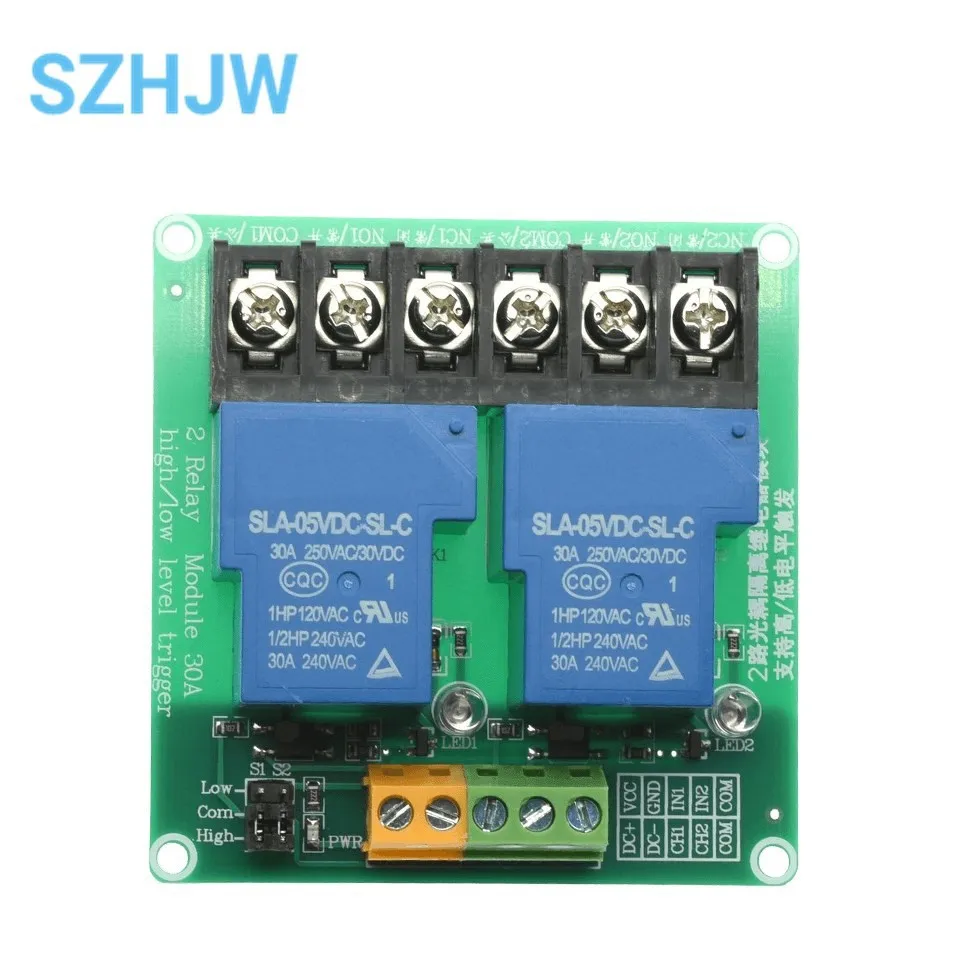

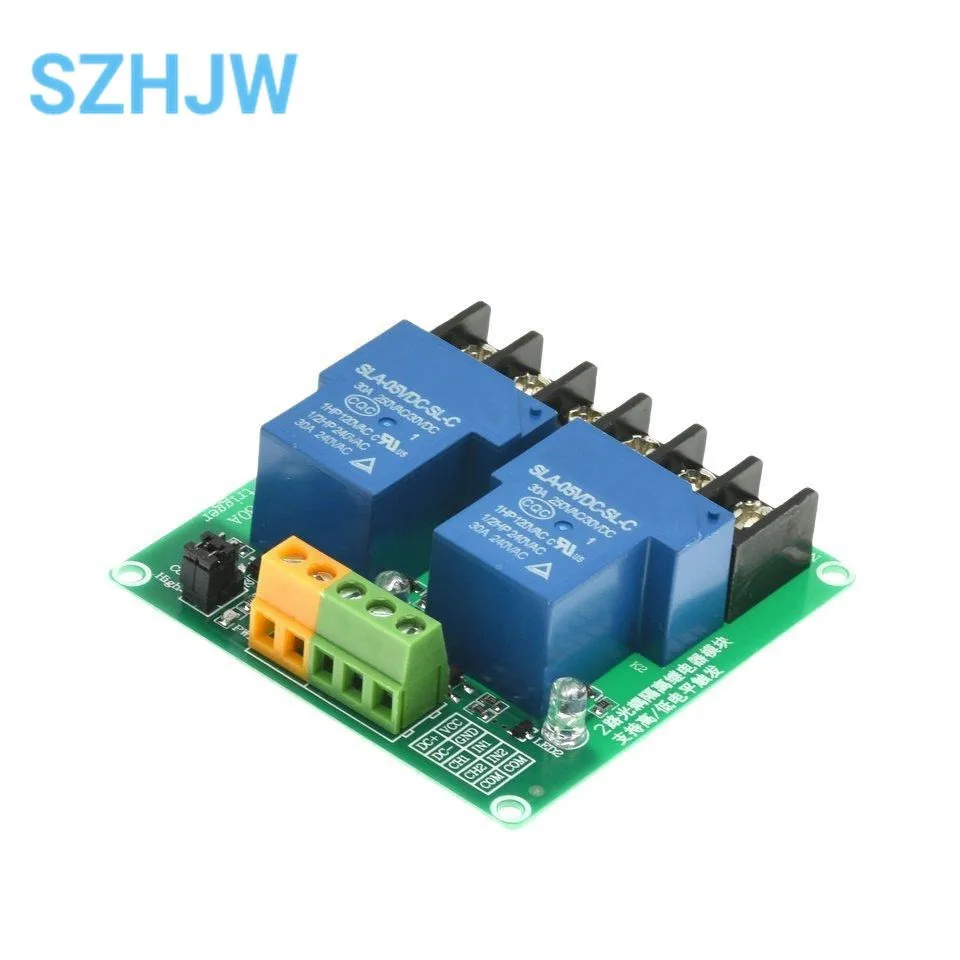

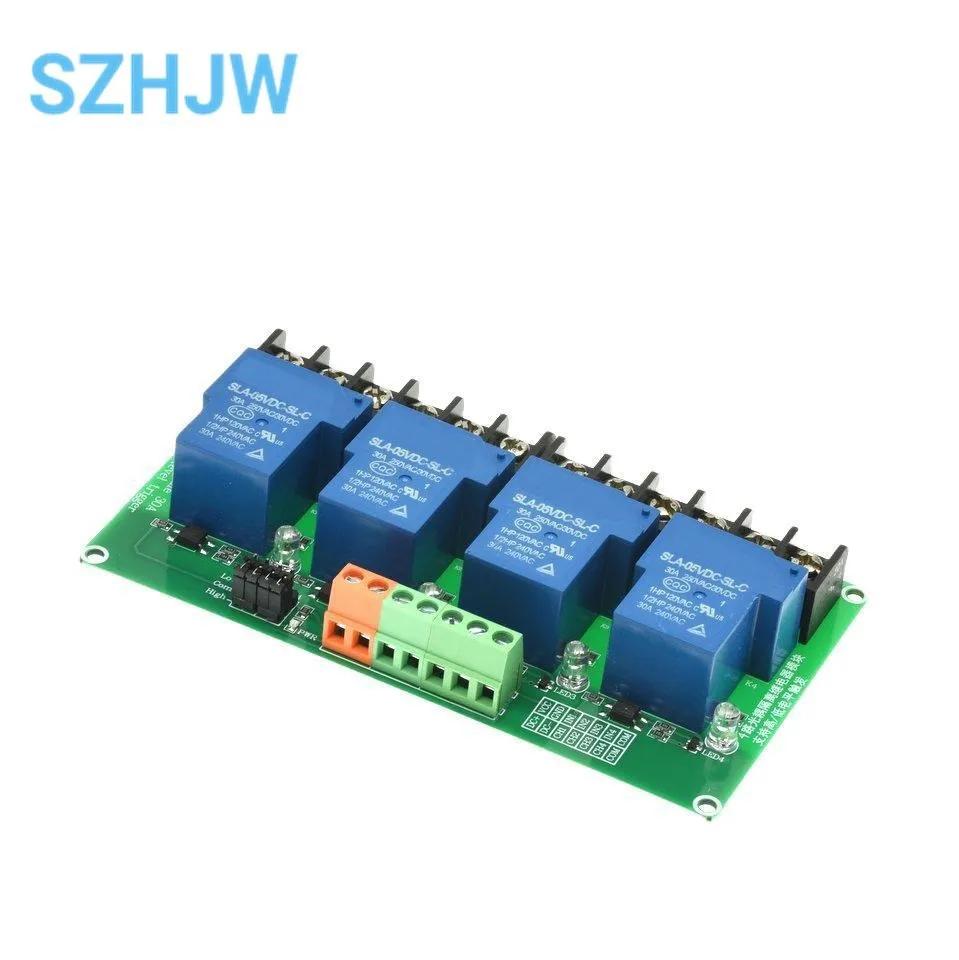

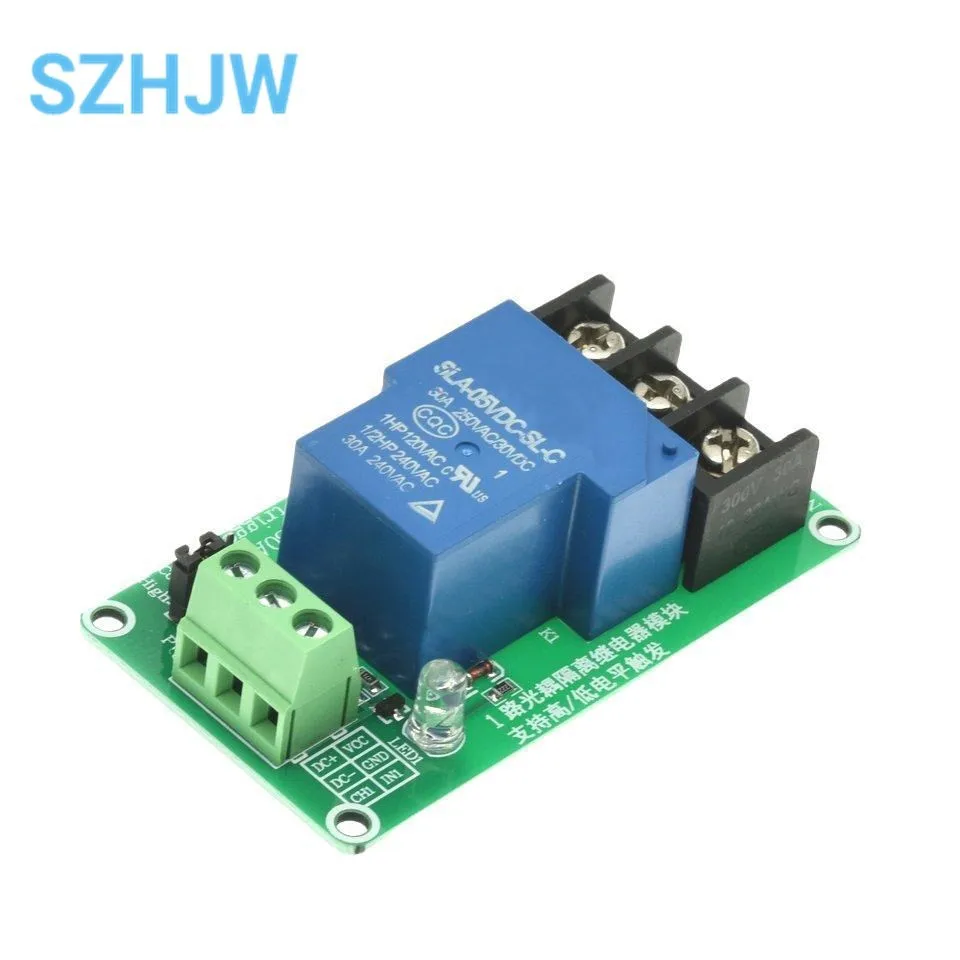

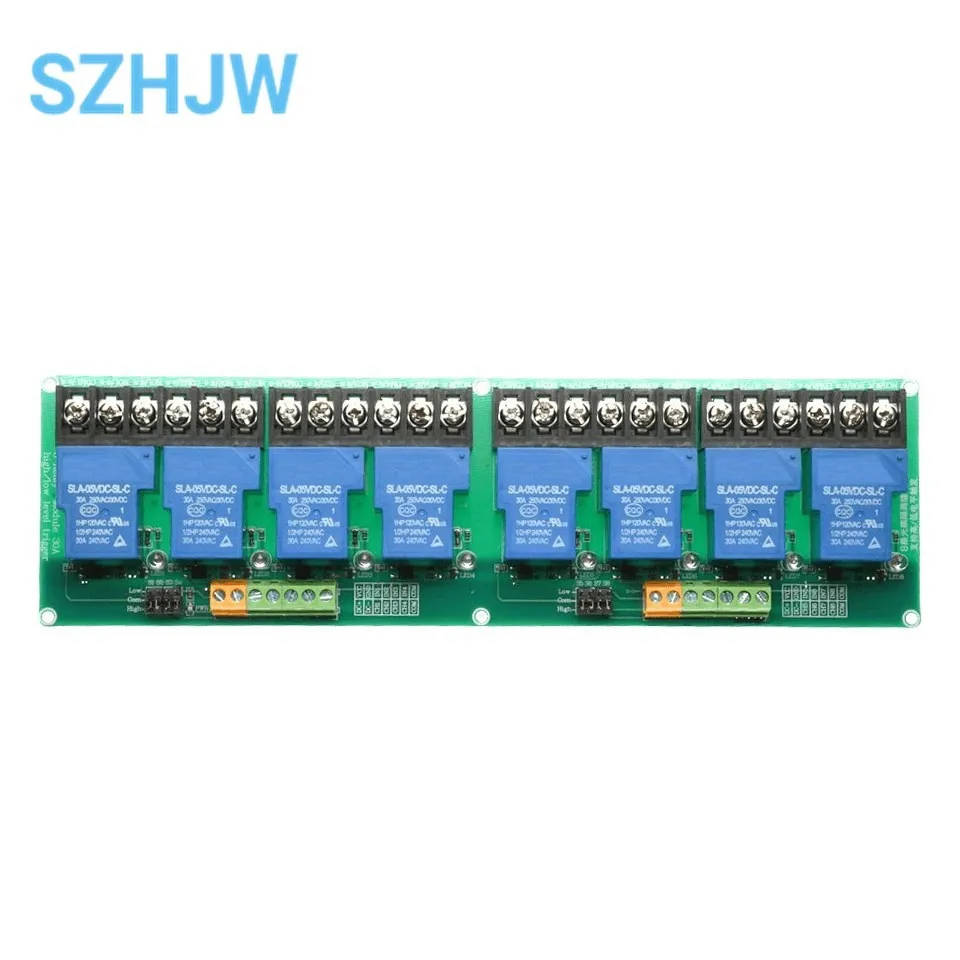

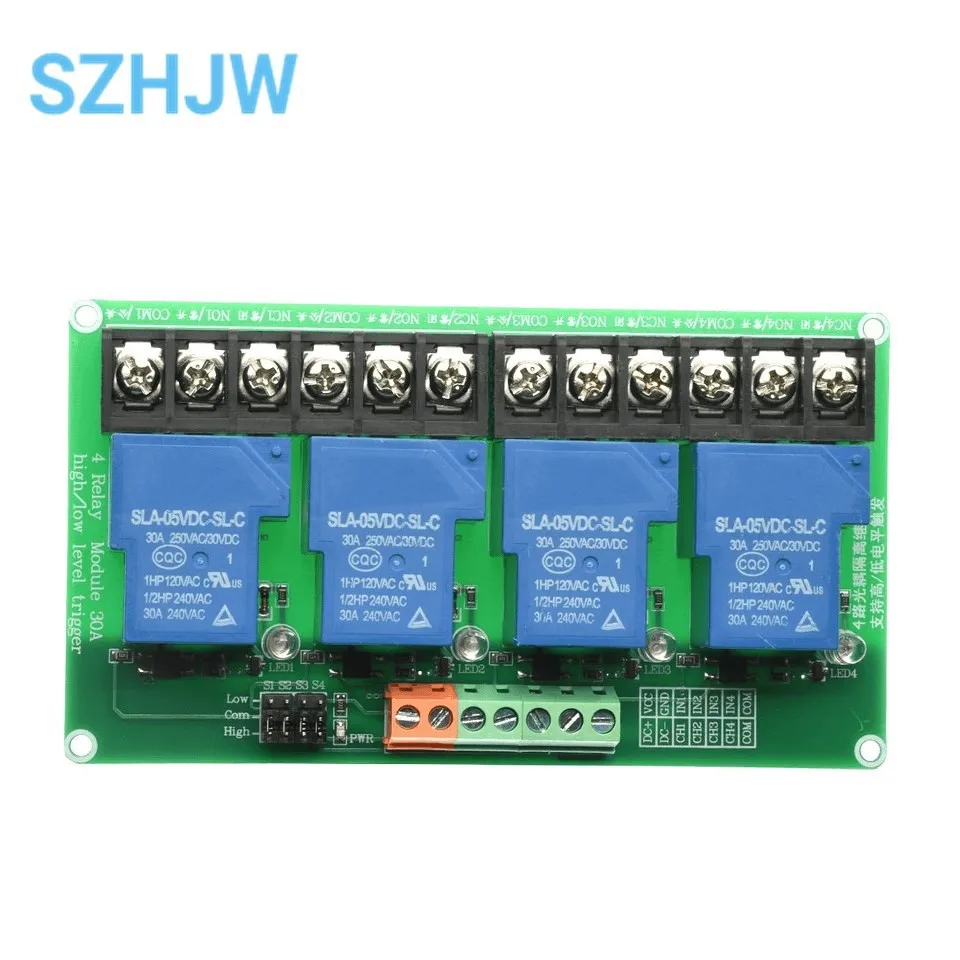

Módulo de relé de 1, 2, 4 y 8 canales, 30A, con aislamiento optoacoplador, 5V, 12V, 24V, compatible con disparador Triger Alto y Bajo

Aplicación del producto:

Control de equipos de automatización PLC, control de sistemas industriales, control de Internet de las cosas, control inteligente del hogar, experimentos de desarrollo de entusiastas de la electrónica, diversas modificaciones de circuitos.

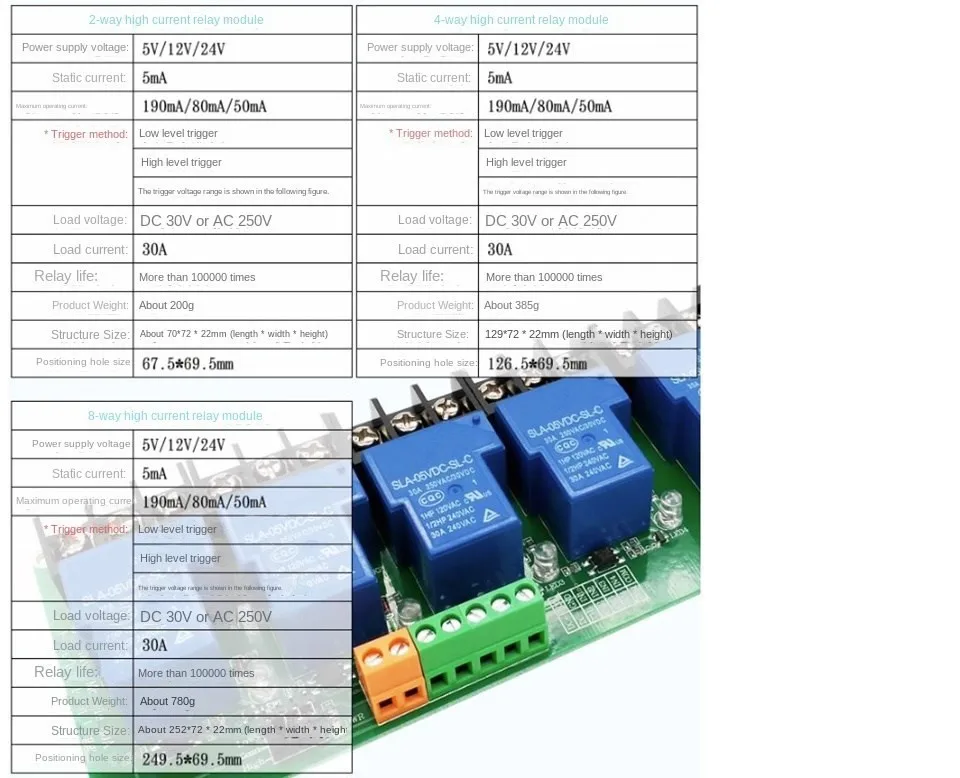

Parámetros del producto:

Rango de voltaje de disparo:

Módulo de disparo de bajo nivel de 05 V: relé de 0-2 V CC encendido (encendido), relé de 3-5 V CC apagado (apagado)

Módulo de disparo de bajo nivel de 12 V: relé de 0-5 VCC encendido (ON), relé de 6-12 VCC apagado (OFF)

Módulo de disparo de bajo nivel de 24 V: relé 0-12 VCC encendido (encendido), relé de 13-24 VCC apagado (apagado)

Módulo de disparo de alto nivel de 05 V: relé de 3,3-5 VCC ON (ON), relé de 0-2,5 VCC OFF (OFF)

Módulo de disparo de alto nivel de 12 V: relé de 6-12 V CC encendido (encendido), relé de 0-5,5 V CC apagado (apagado)

Módulo de disparo de alto nivel de 24 V: relé de 12-24 CC encendido (encendido), relé de 0-8,5 VCC apagado (apagado)

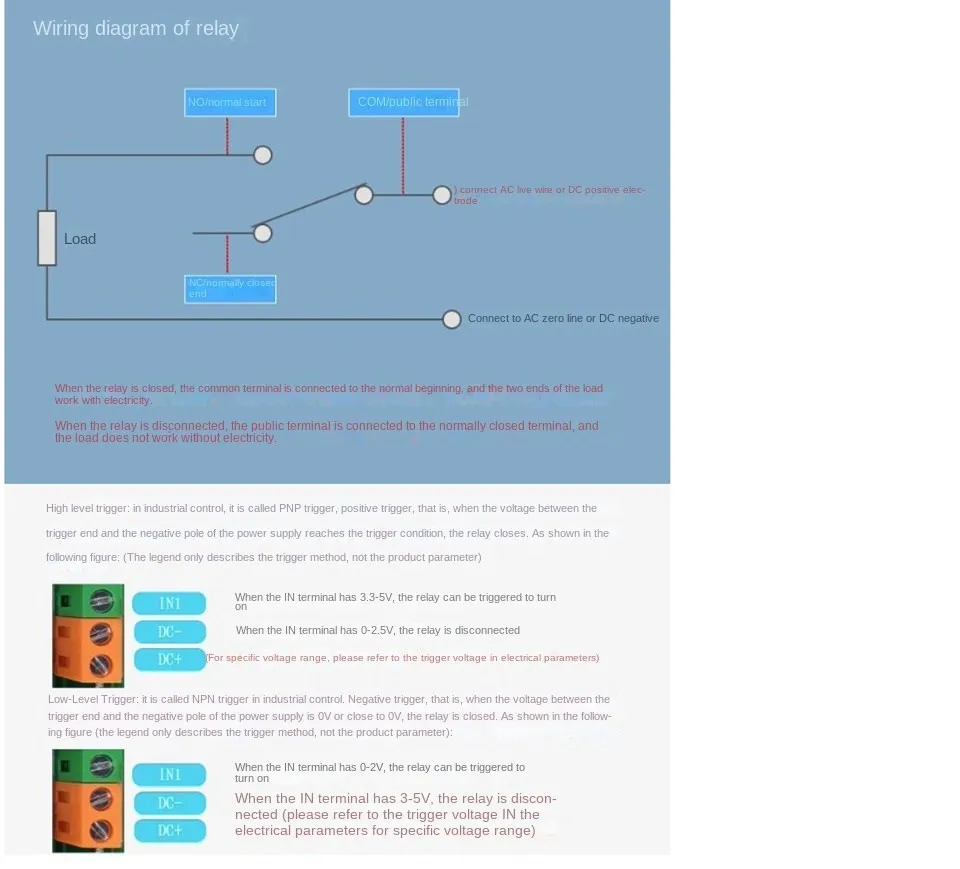

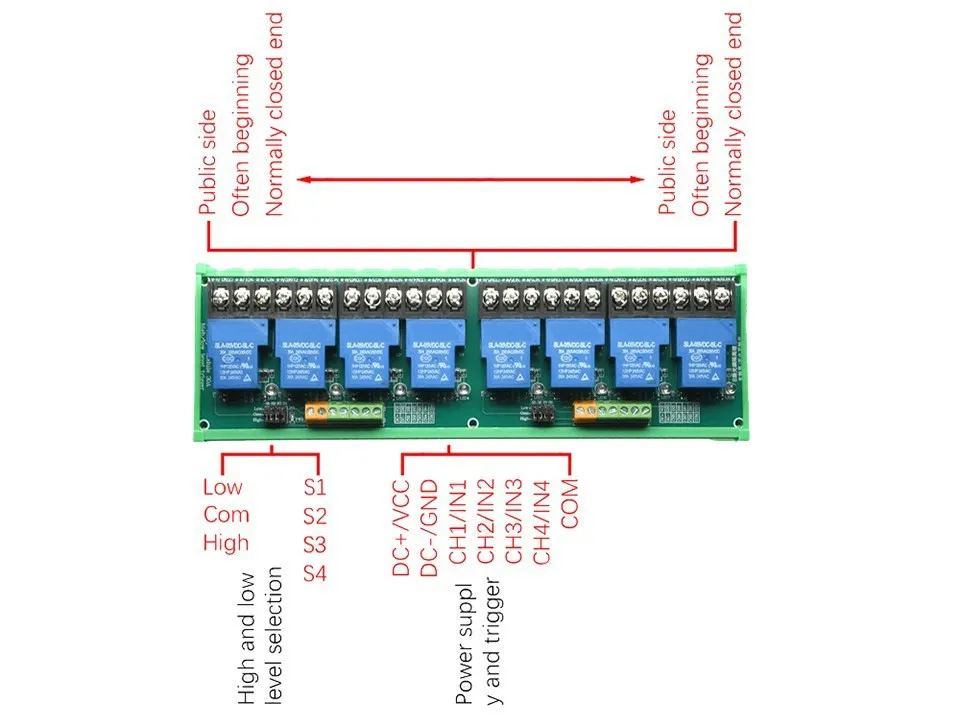

Instrucciones de cableado:

Nota:

1. La fuente de alimentación y la carga deben utilizarse dentro del rango de parámetros, no lo utilice más allá del rango.

2, la carga nominal y la vida útil son un valor de referencia, se compararán según los diferentes factores ambientales, la naturaleza y el tipo de carga.

Es muy diferente, por lo que lo mejor es confirmarlo en uso real o real simulado.

3, la capacidad de carga del módulo se ve muy afectada por la temperatura ambiente y su propio aumento de temperatura, y debe basarse en las condiciones reales del entorno de trabajo.

El uso de disipación de calor por convección de aire se puede instalar en un ambiente de buena convección.

4, durabilidad eléctrica a alta temperatura: cuando el módulo se usa a alta temperatura, la durabilidad eléctrica será menor que la utilizada a temperatura ambiente, por lo que confirme en el uso real.
