Entrada: 5V
Salida: opción 5V/9V/12V
Cuando salida 5V: corriente máxima 1000mA;
Al emitir 9V: la corriente máxima es 500mA:
al emitir 12V: la corriente máxima es 350mA
Nota: La corriente de la fuente de alimentación de carga debe ser
mayor que la corriente de salida.
Potencia de carga: Salida UpS +-conectada a la carga
recomendado entonces el estado normal es 5W, y el
estado transitorio 8W.
Función principal
1) Carga de batería de litio
2) Protección de la batería de litio (cortocircuito, sobretensión, subtensión)
3) Salida de refuerzo 5v/9v/12v opcional
4) También cuenta con un puerto de carga universal tipo C, que permite una entrada directa de CC de 5 V para cargar la batería de litio.
5) 2 indicadores LED, la luz roja siempre está encendida durante la carga, la luz verde siempre está encendida cuando está llena y la carga se detiene automáticamente
6) El principio de la función de fuente de alimentación ininterrumpida UpS. Cuando se enciende la fuente de alimentación, la fuente de alimentación suministra energía directamente a la carga a través del circuito de refuerzo. Una vez que se corta la energía, la batería comenzará automáticamente para suministrar energía a la carga a través del circuito de refuerzo. Después de encender la alimentación, reanuda la fuente de alimentación a la carga desde la fuente de alimentación y también carga la batería.

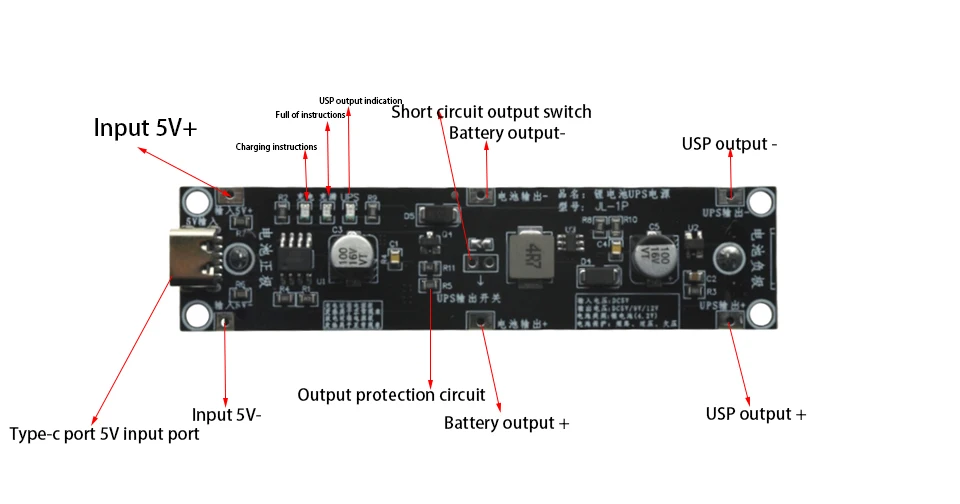

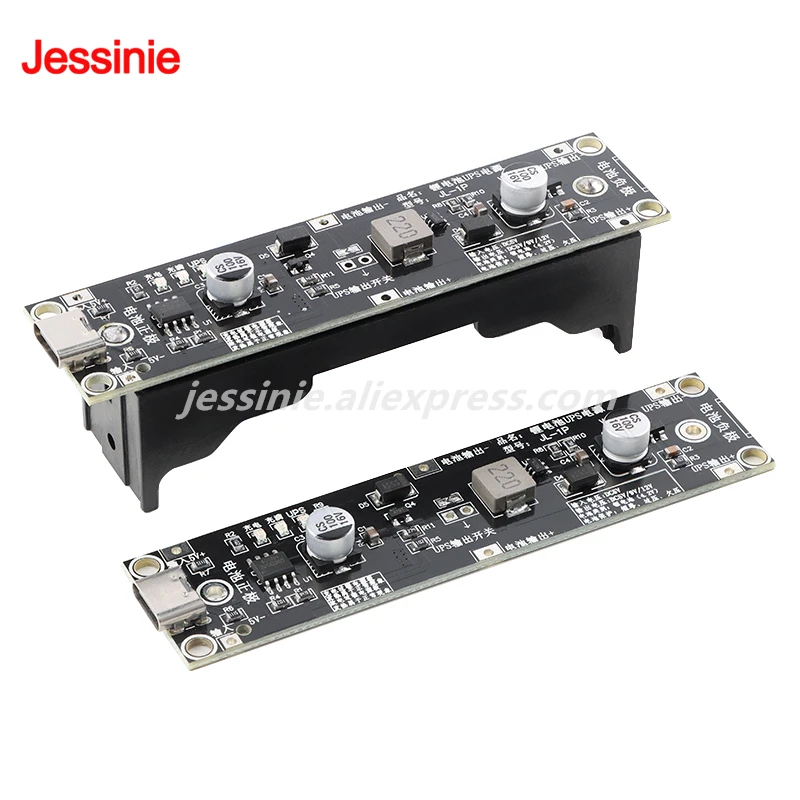

7) Descripción de la interfaz (consulte la imagen de abajo): puerto TYPE-C y entrada estándar 5V+,5V-son puertos de fuente de alimentación externos, puede elegir uno de los dos.Los puertos de salida están marcados con USP+ y Ups. Conecte la batería de litio 18650 a la caja de soldadura en la parte posterior.También puedes conectar otras baterías de litio.
Necesitando atención

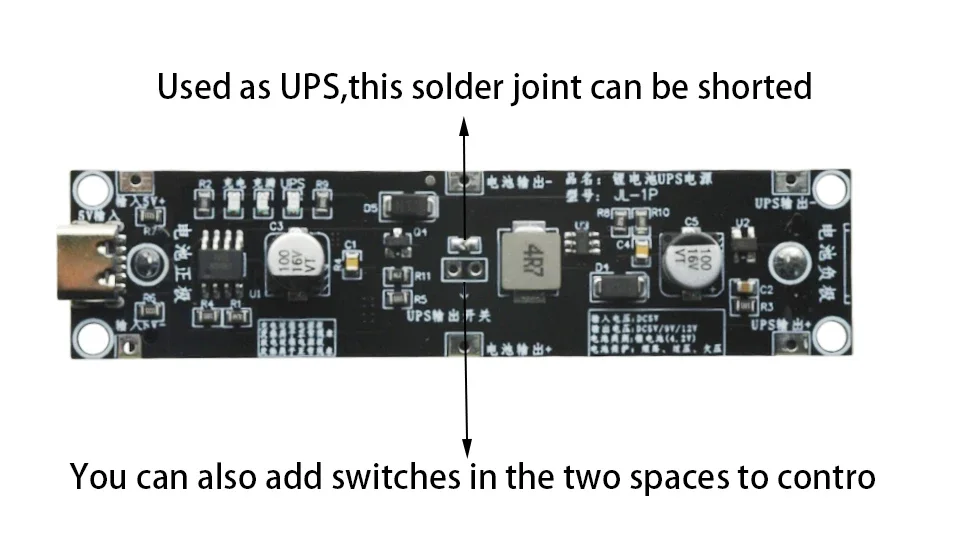

Descripción de la placa Boost: La parte Boost utiliza un interruptor para controlar su trabajo y cerrar, y también se puede cortocircuitar directamente a través de los puentes.(El interruptor debe ser equipado usted mismo)
1.Cuando se utiliza como UpS, el interruptor de salida del UPS debe cortocircuitarse y la salida se mantiene encendida en tiempo real.La batería se puede encender en cualquier momento cuando la energía está
cortar
2.Utilizado como fuente de alimentación móvil, puede agregar un interruptor a la interfaz del interruptor de salida del UPS, se apagará cuando no esté en uso y no habrá pérdida estática.Si no desea conectar el interruptor, también puede cortocircuitarlo.Una vez completada la prueba, quitar el indicador de salida puede reducir el consumo actual de
más de diez o veinte mA.
3.Durante el uso y el funcionamiento, es posible que la placa entre en estado de protección y no salga (protección contra sobrecarga de batería de litio, protección contra sobredescarga, protección contra límite de corriente, protección contra sobretemperatura, protección contra cortocircuitos de salida) debido a (toque incorrecto, conexión incorrecta, cortocircuito, etc.), Después de solucionar el problema, conecte 5 V al puerto de carga para activar la nueva salida.
4.Si puede continuar descargando después de desconectar la alimentación, puede conectar una resistencia de 1 K en paralelo al puerto de entrada de 5 V para resolver el problema.Al soldar, asegúrese de que el soldador esté conectado a tierra (y que el cable de tierra esté conectado) y lo mejor es usar guantes antiestáticos para su funcionamiento.

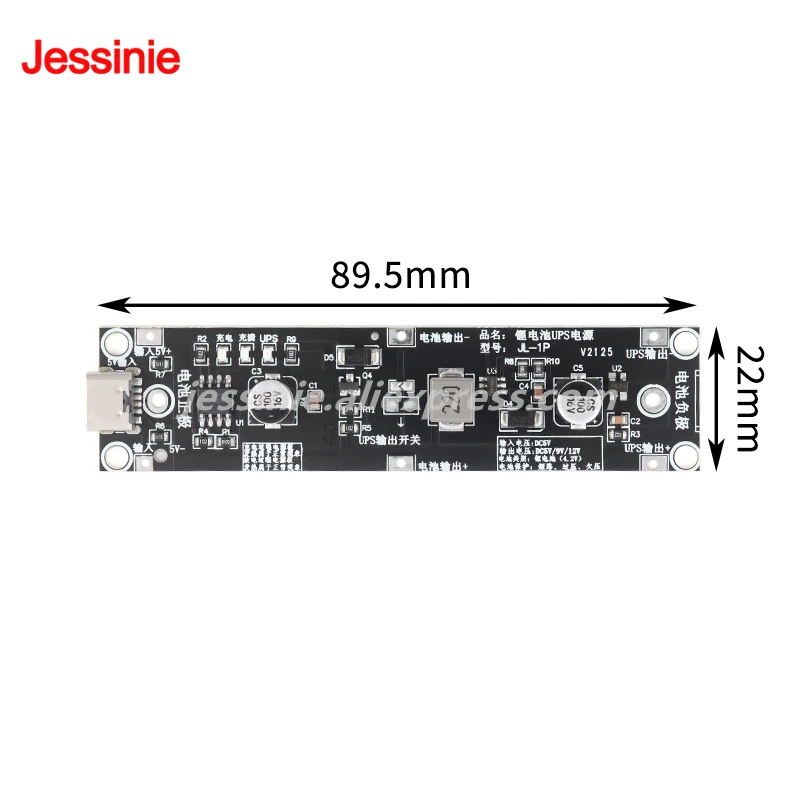

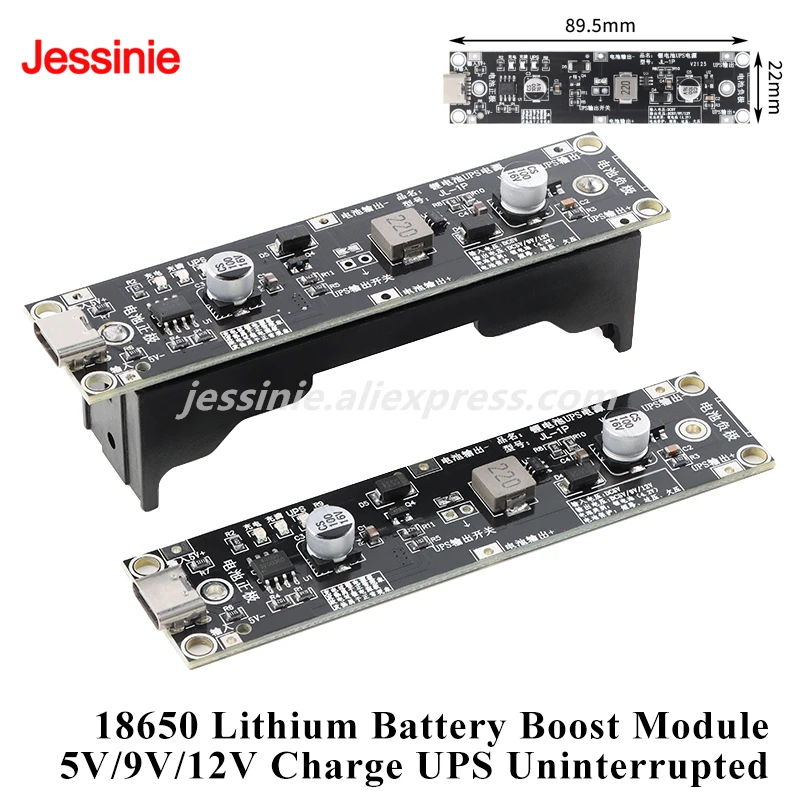

Tamaño del producto
89*22*22,4 mm (caja de batería SMD);

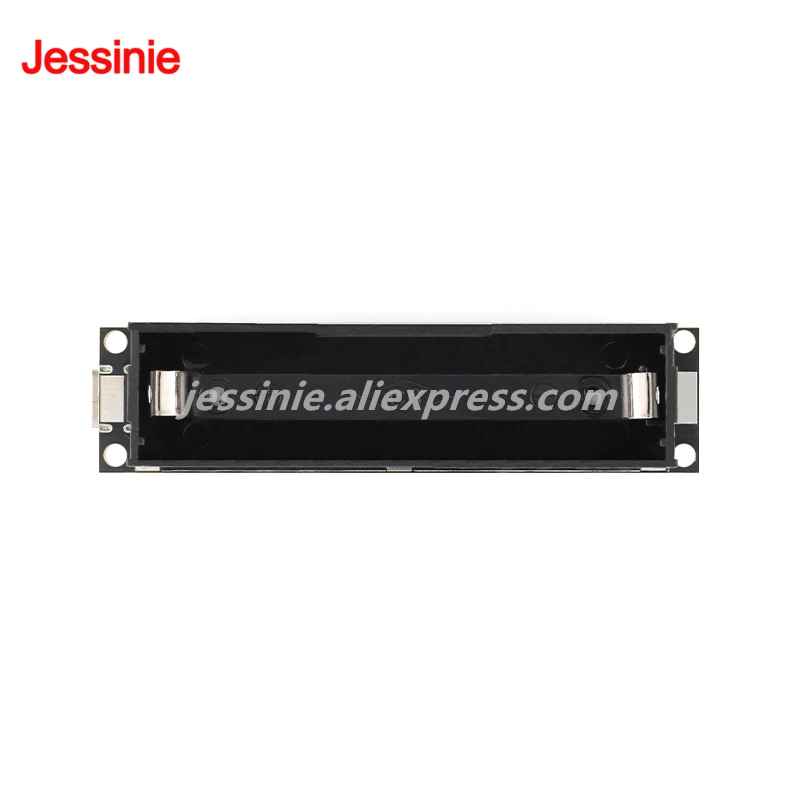

89*22*38,5 mm (caja de batería en línea en la parte posterior);
El diámetro del orificio de montaje del módulo es de 3 mm; Características del producto
1) Puede funcionar con una sola batería y la batería se puede enchufar y reemplazar en cualquier momento
2) Es adecuado para esquemas de suministro de energía ininterrumpidos, como equipos y medidores de CC de baja potencia, y arranque automático después de un corte de energía y carga automática.
después del poder entrante.
