Descripción

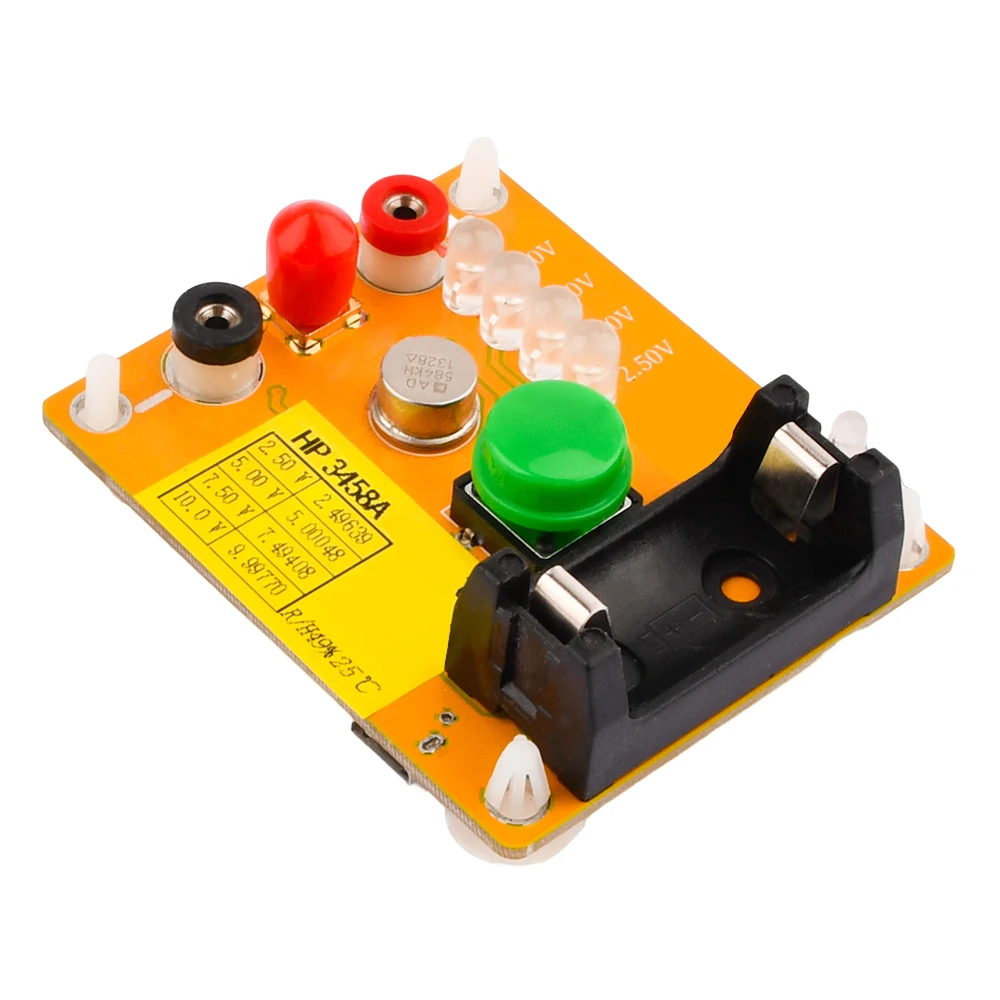

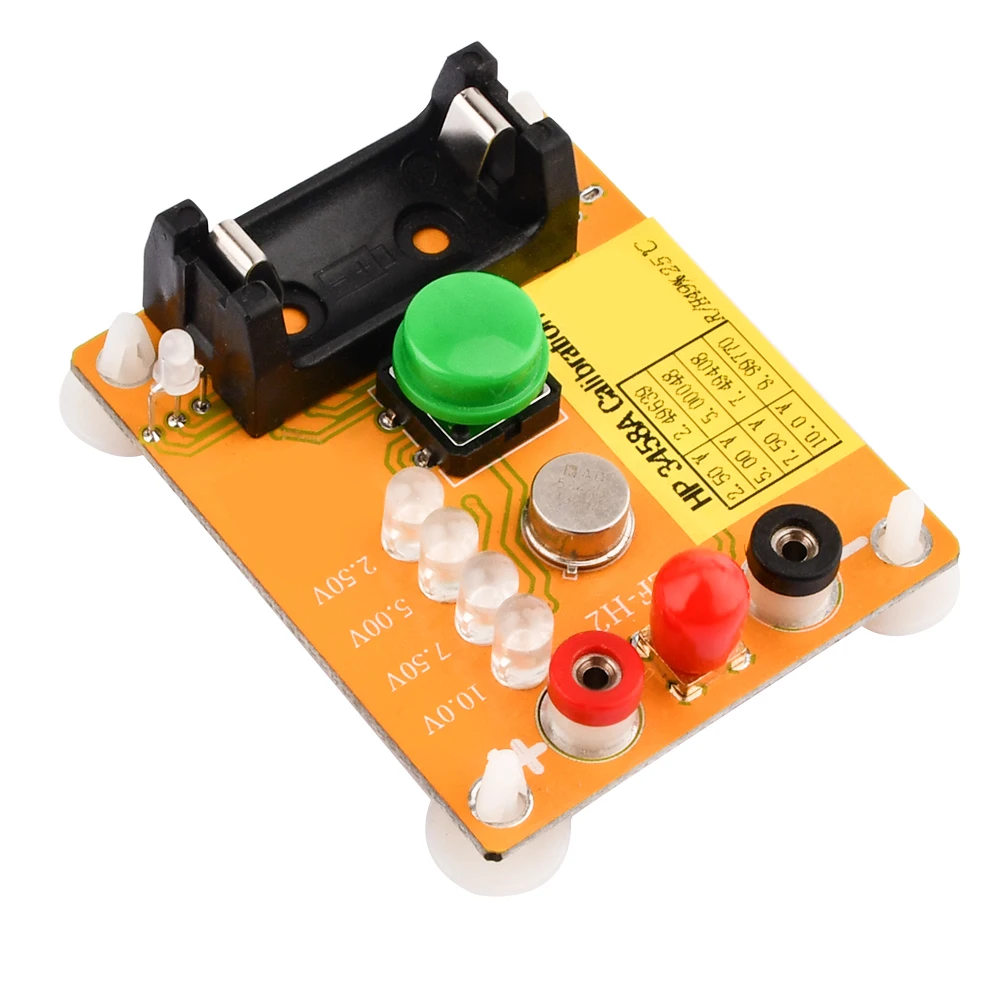

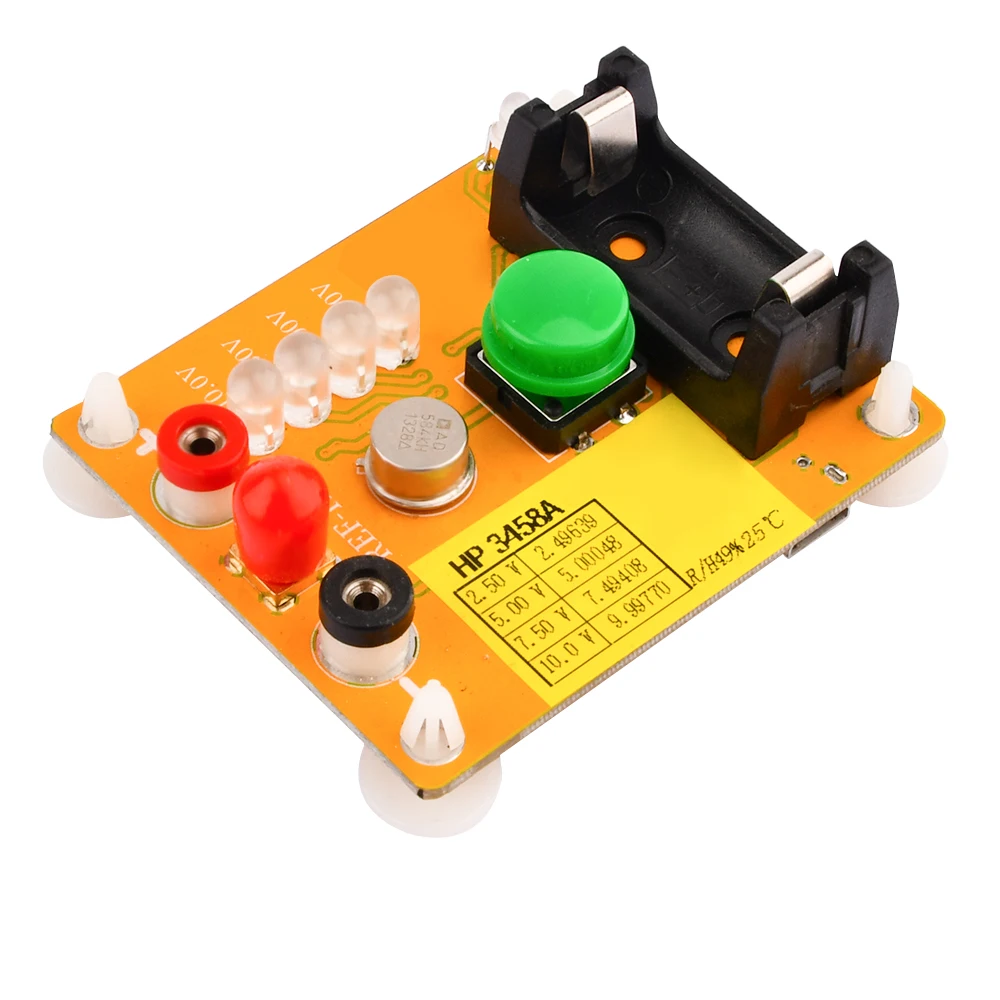

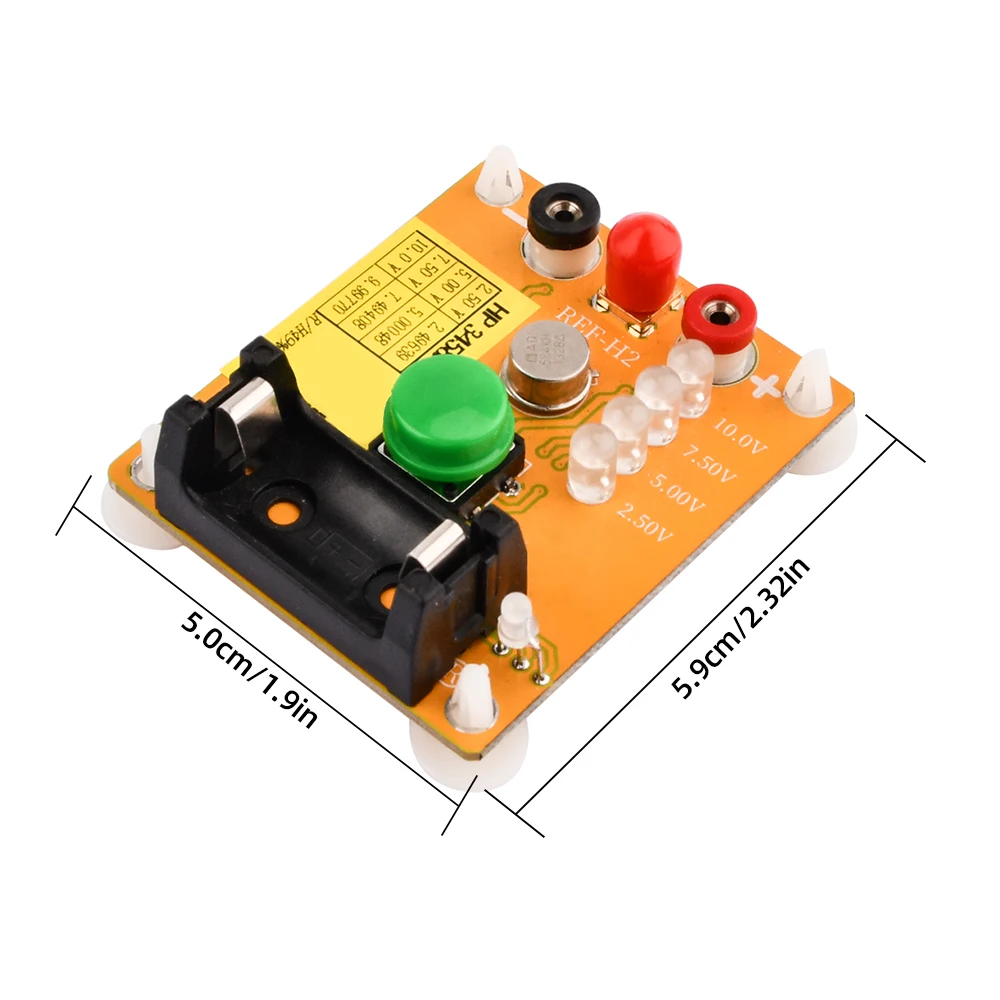

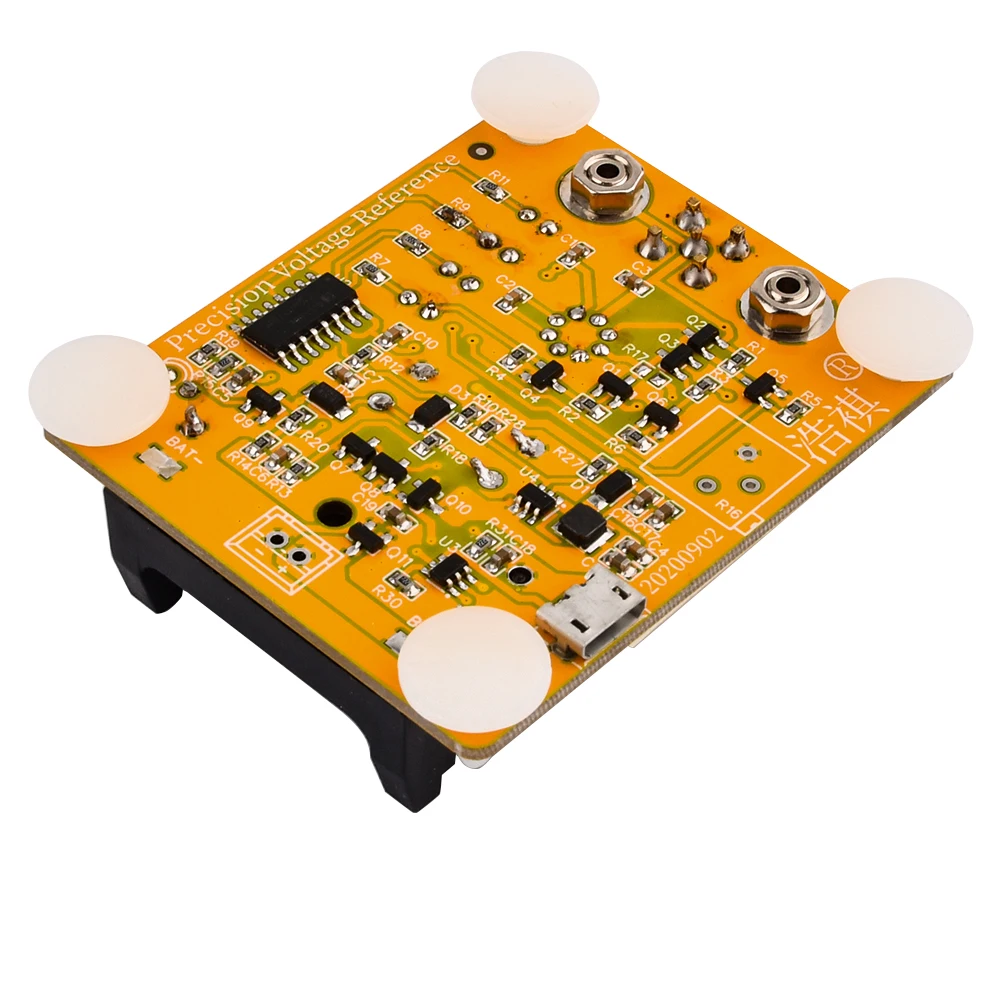

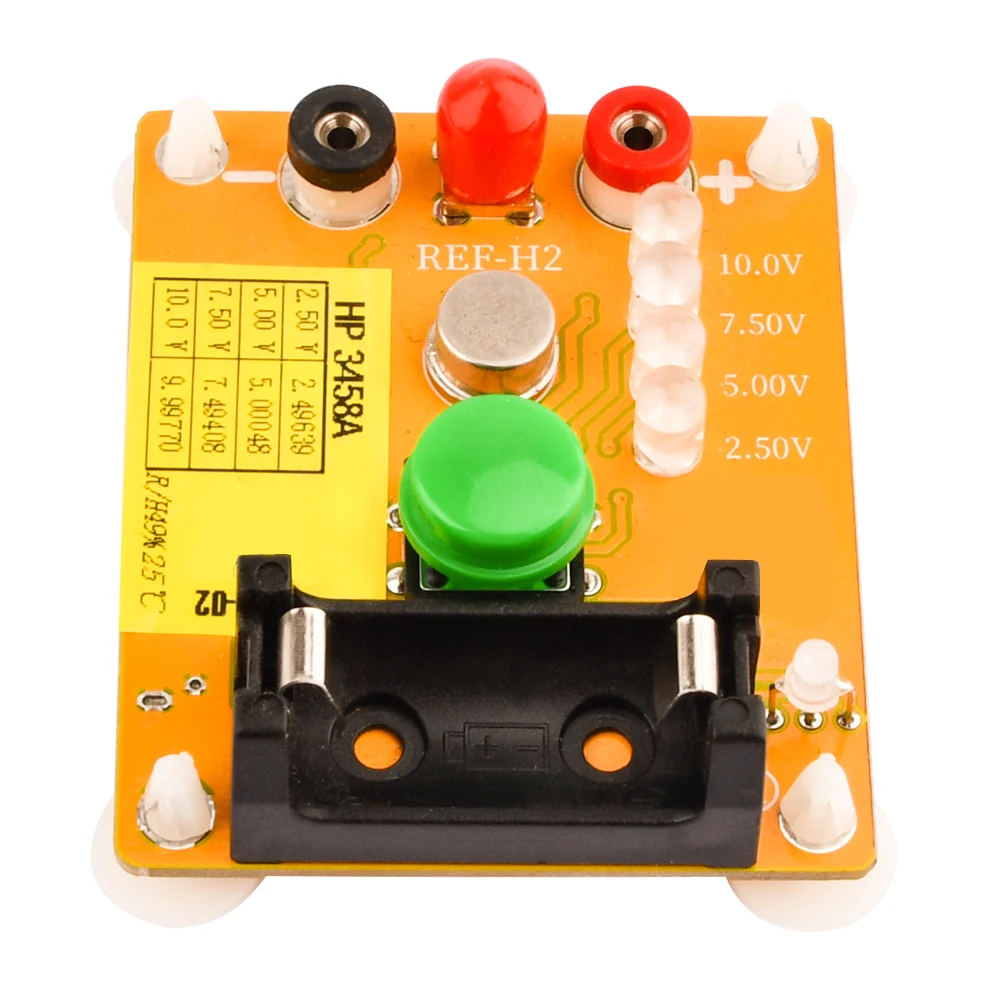

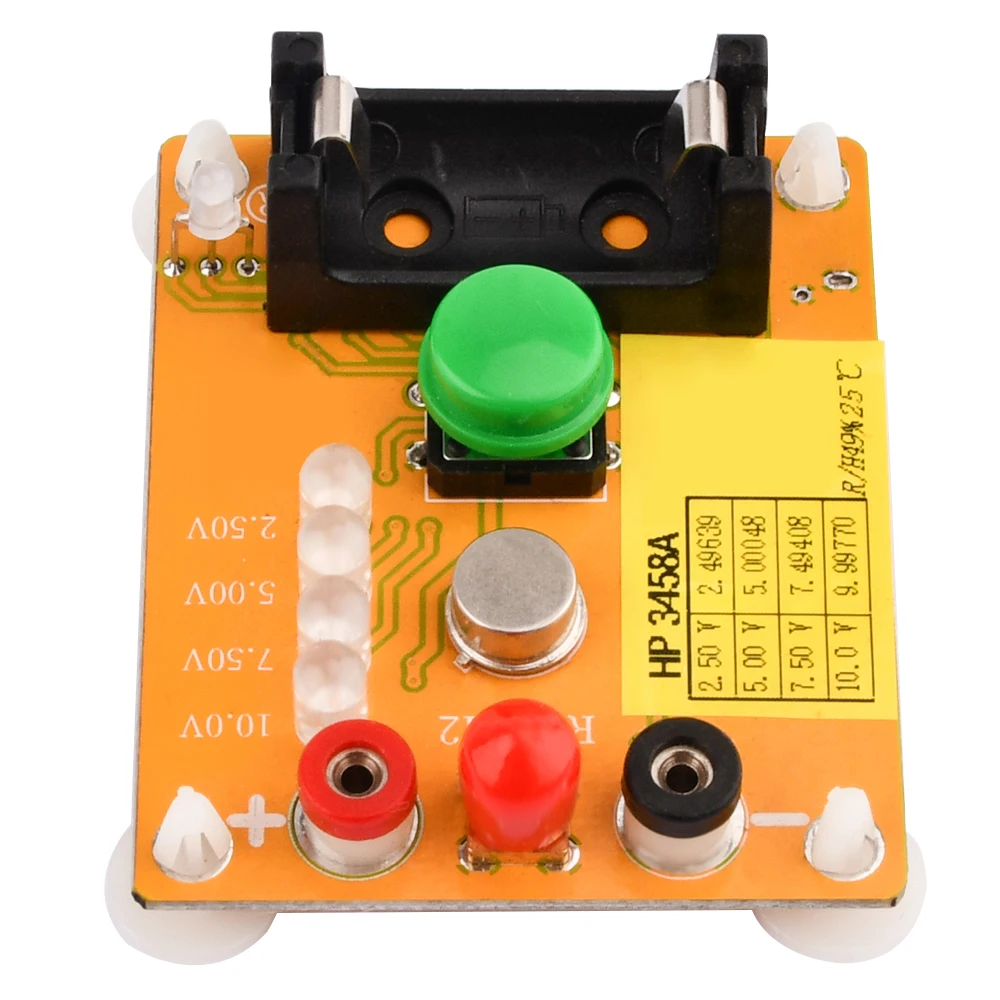

Módulo de referencia de voltaje de alta precisión DC 5V AD584K Módulo de calibración 4 canales programable
Características:
1.La placa está equipada con gestión de carga incorporada y protección de carga y descarga.
2.El valor de calibración es un recuento de seis dígitos y medio, preciso y confiable.Según los requisitos de uso, se recomienda recalibrar las condiciones de calibración cada dos años.La tarjeta de registro de tiempo y valor de calibración se pegará en el punto de referencia.
3.Con luces indicadoras, mantenga presionado durante 2 segundos antes de encender.Al encender, las cuatro luces indicadoras se iluminan simultáneamente
4.Este producto es una referencia de voltaje de precisión que se puede programar con cuatro voltajes de salida comunes: 10,0 V, 7,50 V, 5,00 V y 2,50 V.
5.Interfaz de salida de voltaje con toma de prueba de cobre de 2 mm para una fácil inserción en un multímetro tipo bolígrafo para medir o calibrar otros instrumentos
Parámetros del producto:
Batería: batería dedicada de punto de referencia de 300 mAH (el producto no incluye baterías)
Voltaje de la batería: 3,7 V
Modelo de batería: 14250
Interfaz de carga y descarga: micro USB
Voltaje: CC 5 V
Interfaz de salida: conector banana de 2 mm
Instrucciones:
1.El punto de referencia no se utiliza para cargar completamente la batería cada dos meses.La placa está equipada con gestión de carga incorporada y protección de carga y descarga.Tenga en cuenta que la polaridad de la batería no debe invertirse.

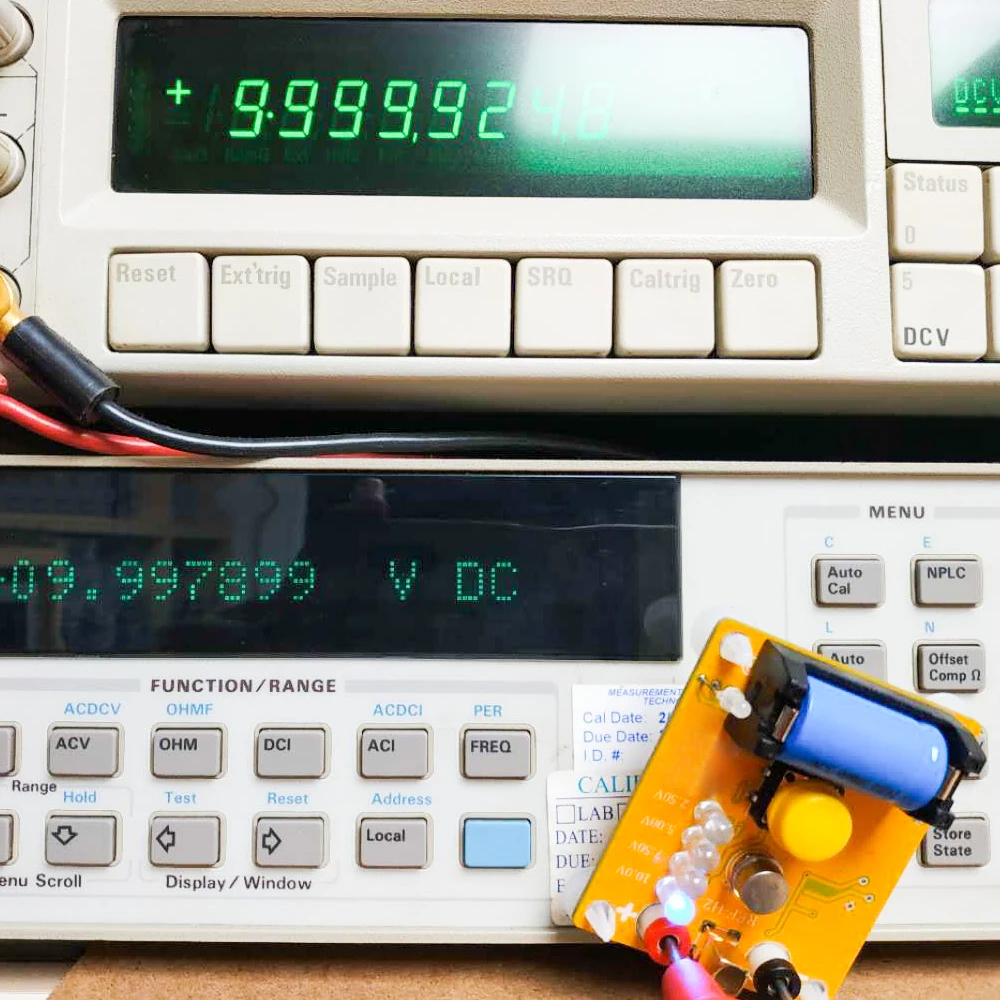

2.La interfaz de salida es un conector tipo banana de 2 mm y también hay una calibración de interfaz de salida SMA.El multímetro HP3458A de ocho y medio dígitos se utiliza para la calibración (después de un precalentamiento suficiente) y el valor de calibración es de seis dígitos y medio para el conteo, lo cual es preciso y confiable.Según los requisitos de uso, se recomienda recalibrar las condiciones de calibración cada dos años.La tarjeta de registro de tiempo y valor de calibración se pegará en el punto de referencia; manténgala correctamente
3. Mantenga presionado durante 2 segundos antes de encender la máquina. Al encender, las cuatro luces indicadoras se iluminarán al mismo tiempo y luego emitirán un voltaje de referencia de 2,5 V. Después de encender la máquina, presione brevemente el botón para cambiar de marcha, en orden de 2,5 V-5 V-7,5 V-10 V. Mantenga presionado durante 3 segundos para apagar la máquina. Después de apagar la máquina, la luz indicadora de voltaje se apagará inmediatamente.
Opiniones de clientes
9 opinionesArtículo como se describe. Gran vendedor. Envío rápido. Gracias
El dispositivo es más conveniente de usar y, en mi opinión, bastante preciso. Revisé mis multímetros UT61E y Aneng Q1. Uno mostró valores ligeramente más altos, y el otro más bajos, pero en milésimas de voltio (una diferencia de 1 - 2 mV del valor indicado en el dispositivo).
De acuerdo.
¡Funciona muy bien! ¡Gracias!
La placa es de buena calidad y puede alimentarse a través del puerto USB (yo utilicé un powerbank) sin necesidad de poner la batería 14250, los voltajes de salida son los mismos si se alimenta con USB o con batería. Pero, mi dispositivo no se enciende como debería, nunca se iluminan los 4 leds,, arranca con pulsacion corta a 10V y todos los leds apagados, después hay que pulsar 3 segundos para apagar (?) y luego volver a hacer pulsación corta para encender y ya todo funciona correctamente, no sé si es fallo del hardware o del software del dispositivo. Además, no estoy seguro al 100% pero creo que los valores de salida no están correctamente calibrados, sobre todo 7.5V y 10V tienen una desviación de aproximadamente 1mV que es mucho para ser debido a diferencias de temperatura ambiental.
