Descripción
Modelo: BK-0628-06-DA
Características:
Este módulo reductor de dos vías puede generar dos voltajes independientes, cada uno de los cuales tiene una corriente de salida continua máxima de 6A y un valor máximo de 8A. El rango de voltaje de trabajo es de 6 ~ 28V, el voltaje de salida se puede configurar en cualquier valor entre 1 ~ 16V, la frecuencia de trabajo es de 300 KHz y la eficiencia más alta es de más de 95%.
Es adecuado para la fuente de alimentación del sistema de control industrial, la fuente de alimentación (automóvil) y el sistema que necesita fuente de alimentación dual puede realizar cualquier voltaje de dos salidas de 24V a 12V, 5V,12V a 5V, 3,3 V, etc. Este módulo también se puede utilizar como fuente de alimentación del controlador LED de alta potencia, fuente de alimentación de la placa base, etc.
Especificaciones:
- Rango de voltaje de entrada: DC 6 ~ 28V.
- Voltaje de salida: se puede configurar en cualquier valor entre 1 y 16V según los requisitos del usuario. La configuración predeterminada es de entrega de salida bidireccional de 5V y 12V, especifique otros valores de voltaje.
- Corriente de salida: Entrada 24V, salida 12V/6A y 5V/8A, Funciona durante mucho tiempo sin ninguna medida para fortalecer la disipación de calor.(Cuando hay salida de 5V y 3,3 V, la corriente de salida continua de cada canal puede alcanzar 8A)
- Onda de salida: menos de 80 mvp-p. (Ancho de banda de 20MHz, entrada de 1M, terminal de carga de resistencia electrónica y capacitancia de 10UF, 0,1 UF)
- Protección contra cortocircuitos de salida, incluso si el terminal de salida es un cortocircuito, no tiene miedo y el circuito se protegerá automáticamente.
- Protección contra sobrecalentamiento, el circuito deja de funcionar automáticamente cuando supera una cierta temperatura.
- Adopta un anillo magnético de ferrosilicio de baja pérdida, un inductor magnético de alambre esmaltado 1,0, bajo calentamiento y alta eficiencia.
- No tiene protección de conexión inversa de entrada, ¡la conexión inversa de entrada debe quemarse!
- Controlador reductor de voltaje, el voltaje de salida siempre es inferior al voltaje de entrada, asegúrese de que el voltaje de entrada sea superior al voltaje de salida de 2V.
- Función de arranque suave de encendido, sin sobreimpulso de voltaje durante el encendido
- El terminal Remote Enable (En) puede controlar el interruptor de dos salidas de voltaje al mismo tiempo. La salida se apaga cuando la EN está conectada a tierra, y la salida se enciende cuando no está conectada al nivel alto o conectada (2V ~ voltaje de entrada).
- Grado industrialTemperatura de funcionamientoEl ALCANCE DE:－45～＋85℃
- Volumen: 90x35x19mm (largo x ancho x Alto).
- Modo de conexión:Los tres terminales

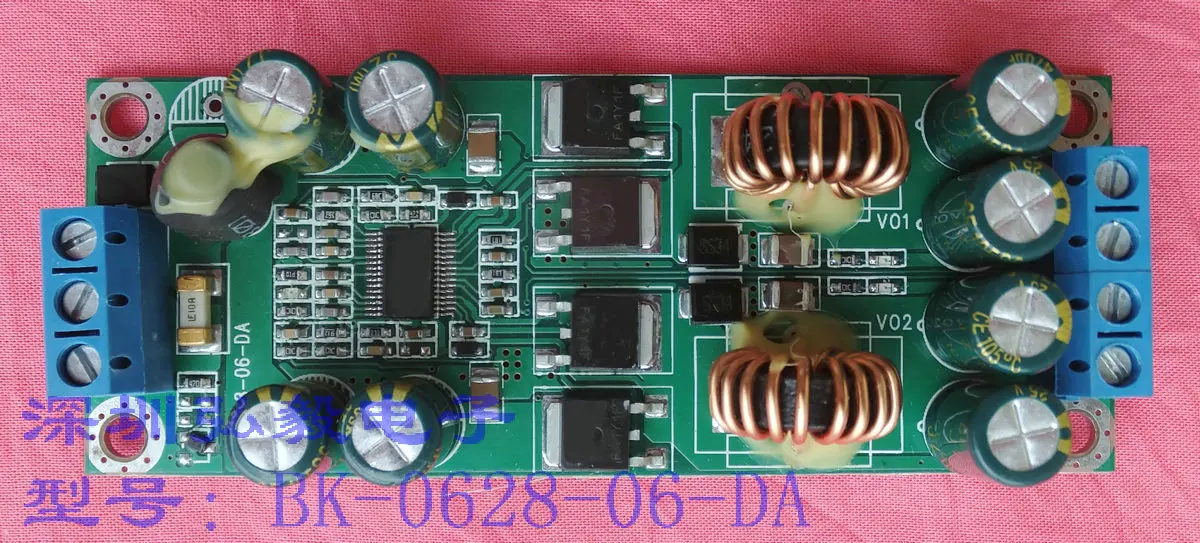

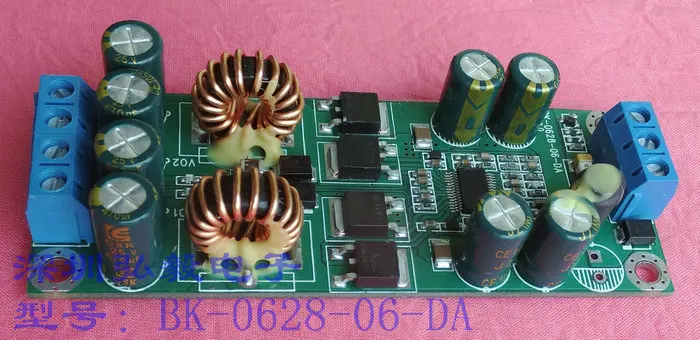

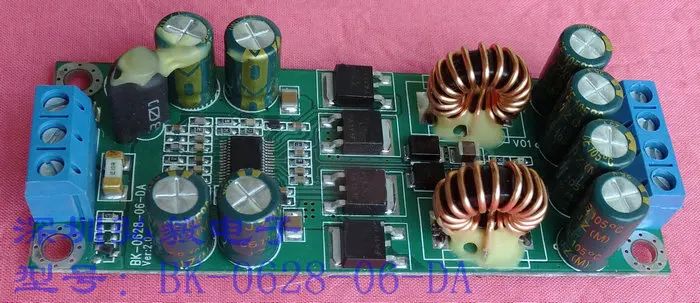

Imagen del producto:

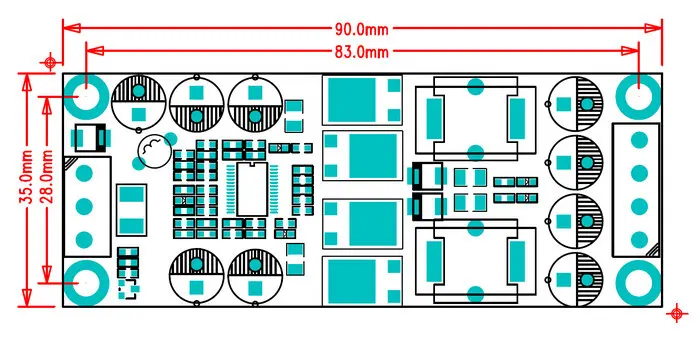

Tamaño de instalación:

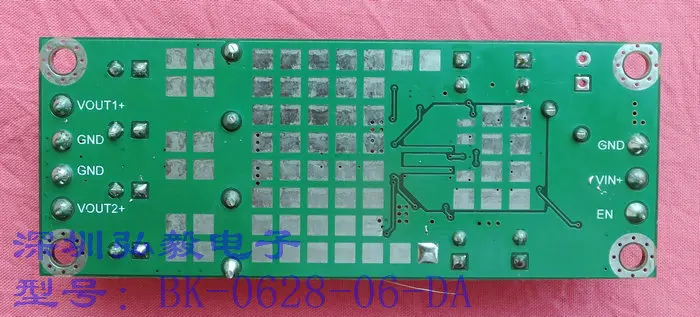

Instrucciones de cableado:
