Descripción
MóduloCaracterísticas:
* Entrada de voltaje amplio de 6-40V
* Rectificación sincrónica 97% alta eficiencia
* La salida de corriente constante de voltaje constante es continuamente ajustable
* Dos tubos MOS de alta corriente 85V 80A
* Uso de 23M hierro silicio aluminio 3 0,8 MM alambre de cobre puro y enrollado.
Parámetros del módulo:
Propiedades del módulo: rectificador síncrono no aislado Buck Módulo de voltaje constante de corriente constante
Voltaje de entrada: 6-40VDC
Voltaje de salida: continuamente ajustable (1.2-35VDC) durante mucho tiempo menos de 32V (adecuado para aplicaciones donde el voltaje de entrada es más alto que el voltaje de salida no se puede aumentar)
Corriente de salida: máximo 20A dentro de 15A durante un largo período de tiempo (si la temperatura del tubo de alimentación supera los 65 grados, añadir la disipación de calor del ventilador; si el voltaje de salida es alto, necesita ser reducido)
Rango de límite de corriente: 0,0.-20A (Ajuste) Si el módulo excede los 65 ° C, agregue un ventilador.
Diferencia mínima de presión: 3V
Frecuencia de funcionamiento: 150KHZ
Eficiencia de conversión: hasta aproximadamente el 97% de eficiencia está relacionada con la diferencia de presión y el entorno de uso
Ondulación de salida: ondulación de aproximadamente 50mV (sin ruido) 20M de ancho de banda (solo como referencia) Entrada 24V medida
Temperatura de funcionamiento: -10 ℃ A + 75 ℃) (Preste atención a la temperatura del tubo de alimentación en uso real, si la temperatura es demasiado alta, fortalece la disipación de calor o reduce el uso)

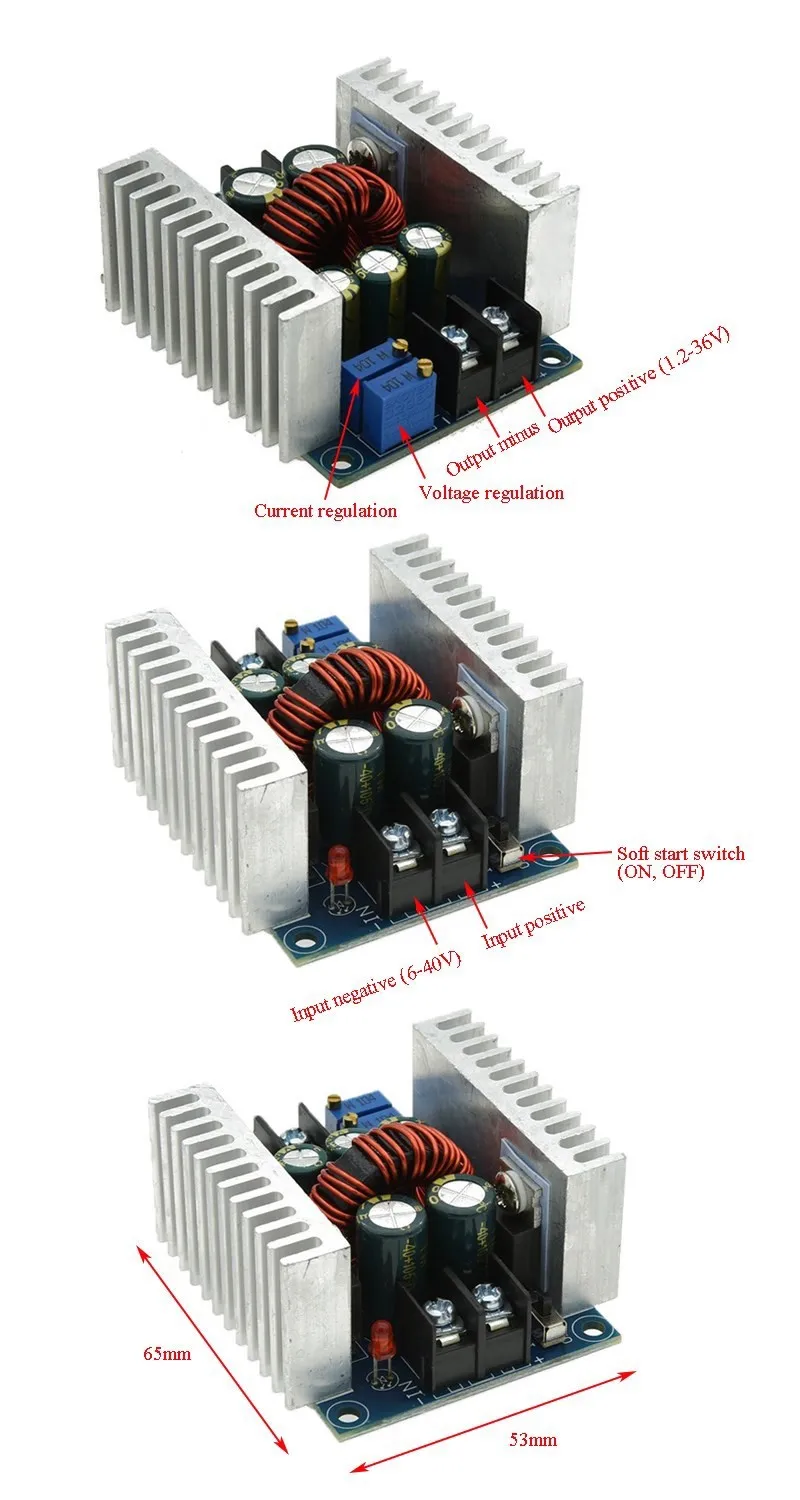

Dirección de ajuste del potenciómetro: en sentido horario (aumento), en sentido antihorario (disminución)
Protección contra cortocircuitos de salida: hay corriente constante (protección instantánea) (el valor de corriente constante de configuración de corriente no puede cortocircuitarse durante mucho tiempo)
Protección inversa de entrada: ninguna,
Perfusión anti-reversa de salida: Ninguna, utilizada para carga propia de electricidad o carga inductiva necesita diodos adicionales.
Modo de conexión: terminal
Tamaño del módulo: 60*53*30MM
