Descripción

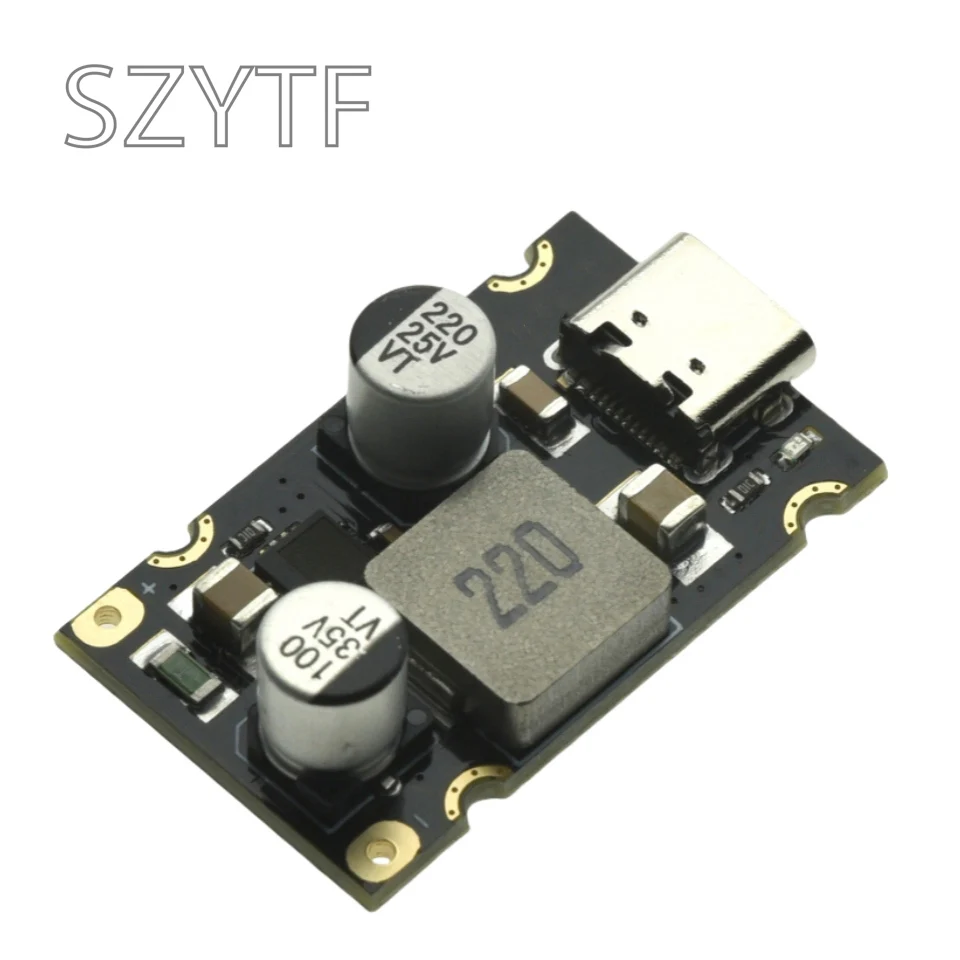

Módulo de carga rápida PD65W
Interfaz tipo C PD QCSCP PPS Fast
Carga módulo cargador protocoi completo
Características del producto
Compatible con PD3.1 (PPS), Qc3.0 y SCP
Con función de protección, sobretensión de entrada y
Protección contra subtensión, sobrecorriente de entrada
Protección, cortocircuito de sobrecorriente de salida
Protección, protección contra sobretemperatura=
Salida máxima 20V 3.25A
Entrada 8 ~ 30V (solo reductor)
El tipo DC se divide en dos tipos 5521 y 5525,
5521: diámetro exterior
5,5mm, diámetro interior 2,1mm; 5525: Exterior
Diámetro 5,5mm, diámetro interior 2,5mm.
Parámetros del producto
Voltaje de entrada: DC8 ~ 30V
Voltaje de salida: ajuste automático a 3,3 V ~ 21V
Cuando se conecta a un receptor compatible con el
Dispositivo (el voltaje de entrada debe ser mayor que el de salida
Voltaje, si desea activar la carga rápida de 20V, entrada
El voltaje debe ser superior a 20V)
Potencia de salida: 65W Max (5V3A,9V3A,12V3A,
20V3.25A, etc.)
Salida máxima: 20V 3.25A
Eficiencia de conversión: 92% ~ 97%
Ondulación de voltaje de salida: 200mV
Corriente sin carga: 3mA
Protección contra sobretensión y subtensión de entrada
Protección contra sobrecorriente de entrada
Protección contra cortocircuitos de sobrecorriente de salida
Protección contra sobretemperatura para toda la máquina
Protocolos de carga compatibles: PD3.1(PPS), QC3.0,
Tamaño del producto
Modelo estándar: 32x20x10mm (excluyendo 1mm de
Enchufe C sobresaliente

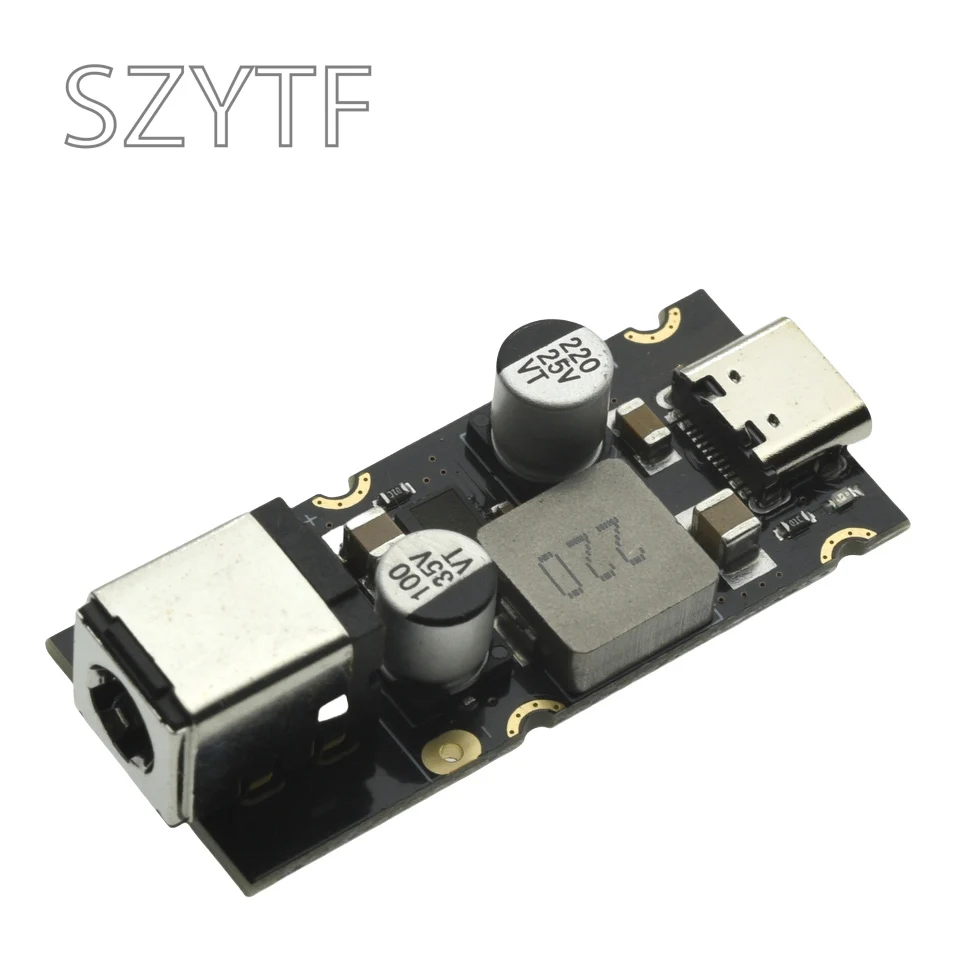

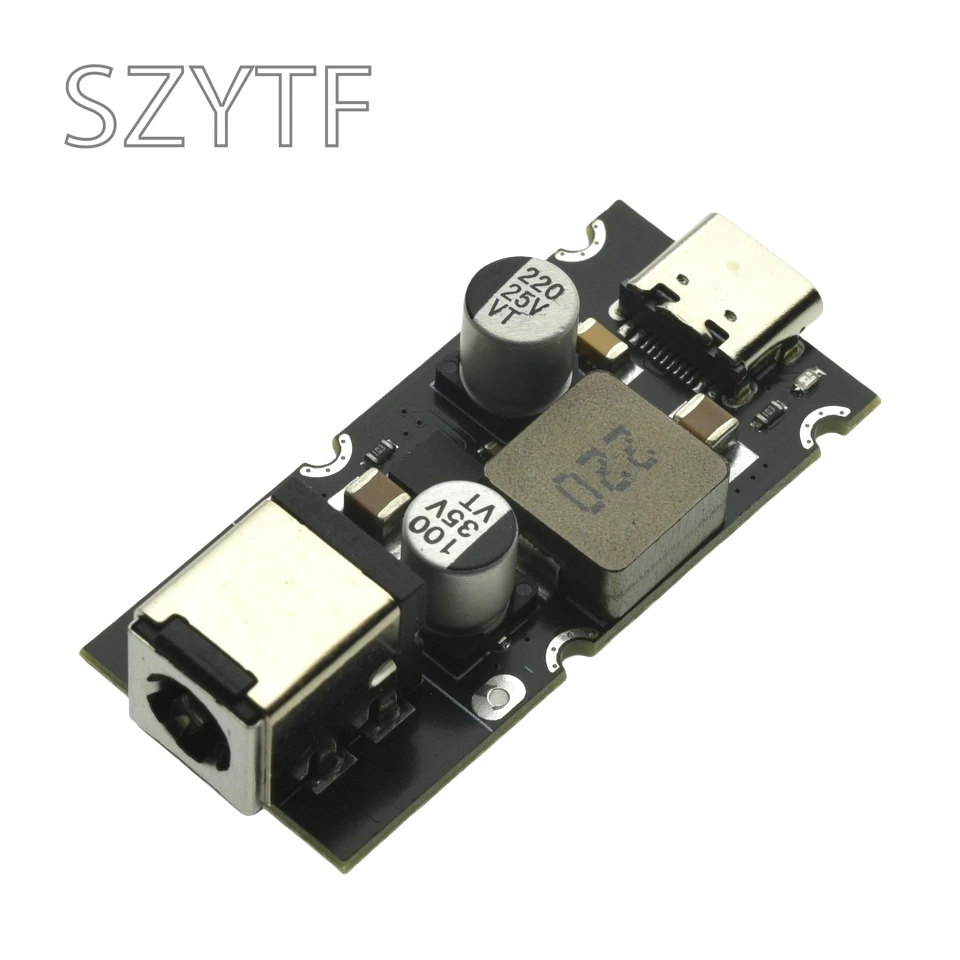

Con asiento DC: 44x20x10mm (excluyendo el
1mm sobresaliente del enchufe C)
Protocolos de carga compatibles:
BC1.2, Protocolo Apple Qualcomm Oc2.0 y OC3.0
Protocolo de carga rápida de Huawei FCP y SCP
Samsung Acuerdo de carga rápida AFC
MTK PE + 1,1 y MTK PE + 2.0PD2.0/PD3.1(PPS)
Protocolos de salida
Aplicación del producto: Todo tipo de fuente de alimentación
Salida de carga rápida de transformación
Instrucciones de uso
Si utiliza el adaptador de corriente de 20 a 24V como entrada,
Se aconseja encender la fuente de alimentación antes
Conectar al módulo. De lo contrario, el módulo puede
No emite 65W debido a una fuente de alimentación lenta.
El modelo DC se divide en 5521 y 5525
5521: diámetro exterior 5,5mm, diámetro interior 2,1mm;
5525: Diámetro exterior 5,5mm, diámetro interior 2,5mm.

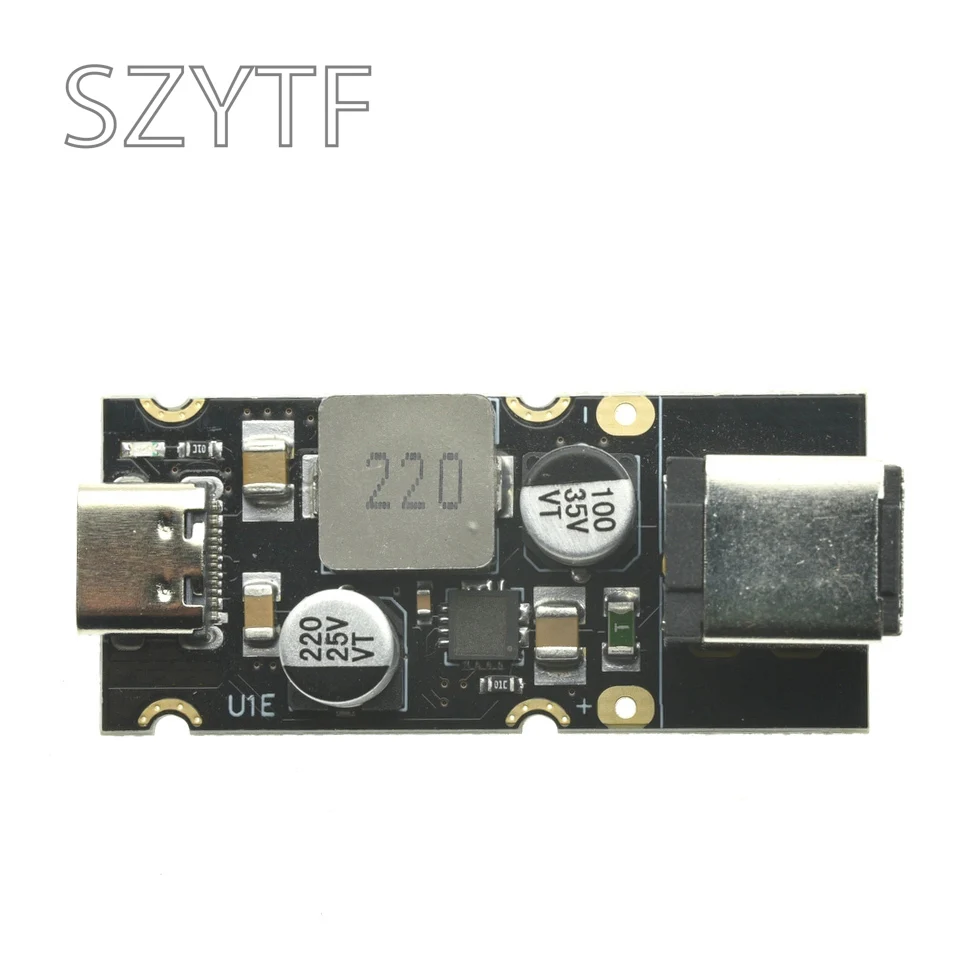

La longitud del modelo DC aumenta en 12mm
En comparación con el modelo estándar, que es de 44mm, y
El asiento de la madre tipo C y el asiento de CC son de aproximadamente 1mm
Que sobresale del borde de la placa. El 5521 también es
Compatible con el enchufe 5525 con metralla de diapasón
Aumento de temperatura del producto y
Ondulación de salida:
Condiciones de prueba: 24V voltaje de entrada, ambiente
Temperatura 24 °C, soporte de carga portátil PD65W
(Potencia de aproximadamente 50%), el ordenador ejecuta la prueba de presión
Para asegurarse de que la potencia del extremo de potencia está llena
65W.
