Descripción

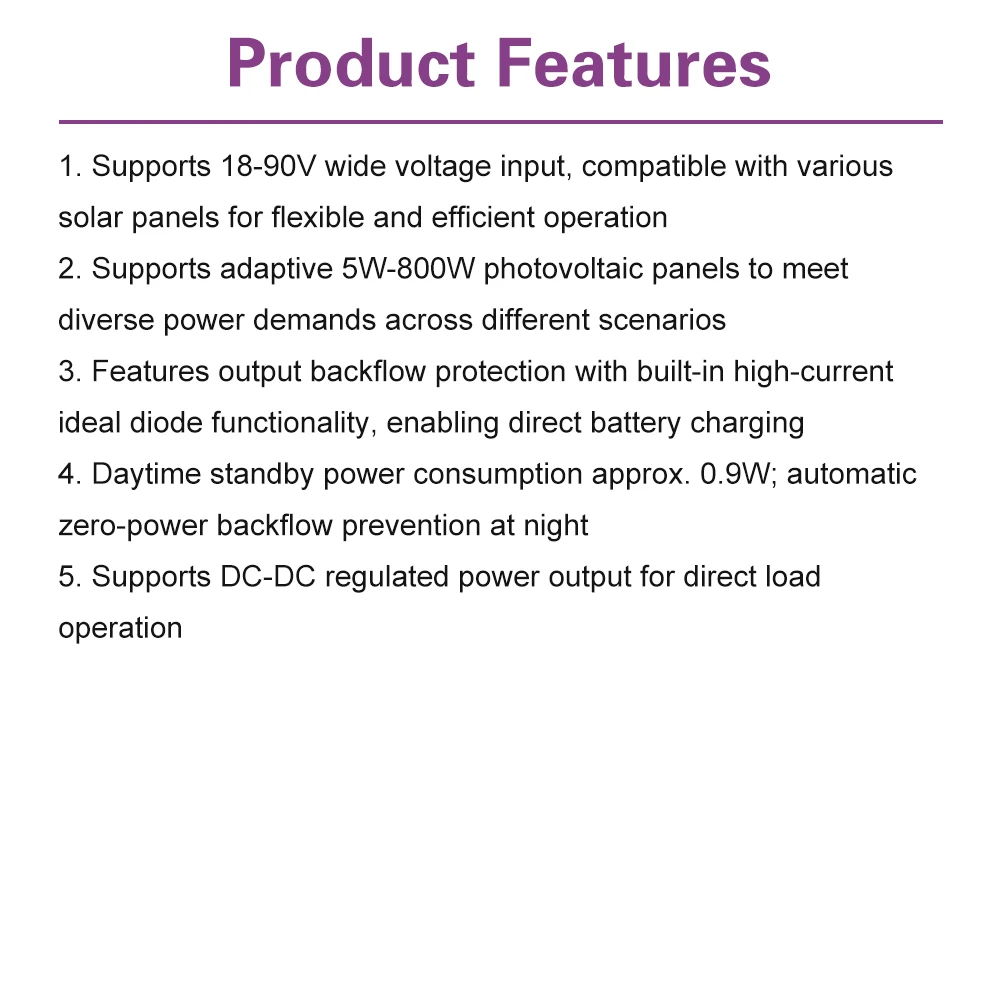

Características

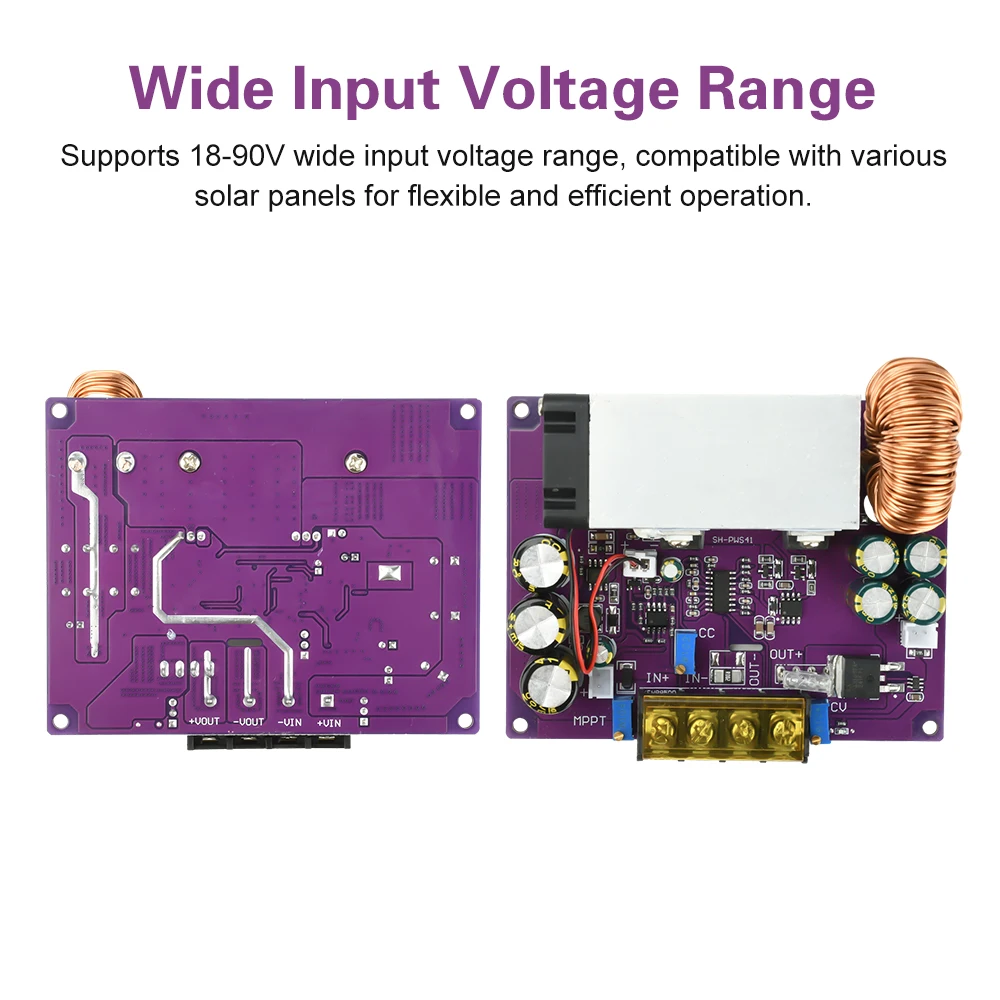

1.Admite entrada de voltaje de amplio 18-90 V, compatible con múltiples paneles solares para un funcionamiento flexible y eficiente

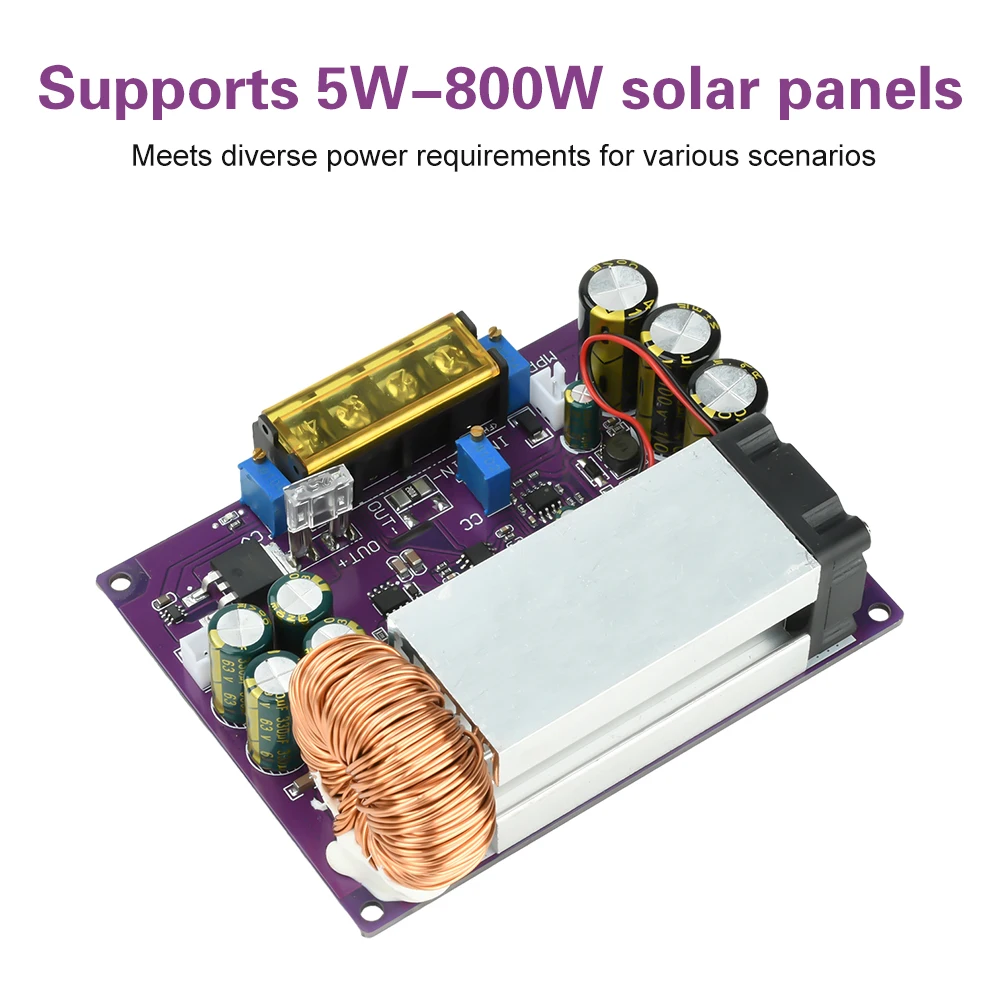

2.Admite paneles fotovoltaicos adaptativos de 5W-800W para cumplir con diversos requisitos de energía en todos los escenarios
3.Cuenta con protección contra reflujo de salida con funcionalidad de diodo ideal de alta corriente integrada, que permite la carga directa de la batería.

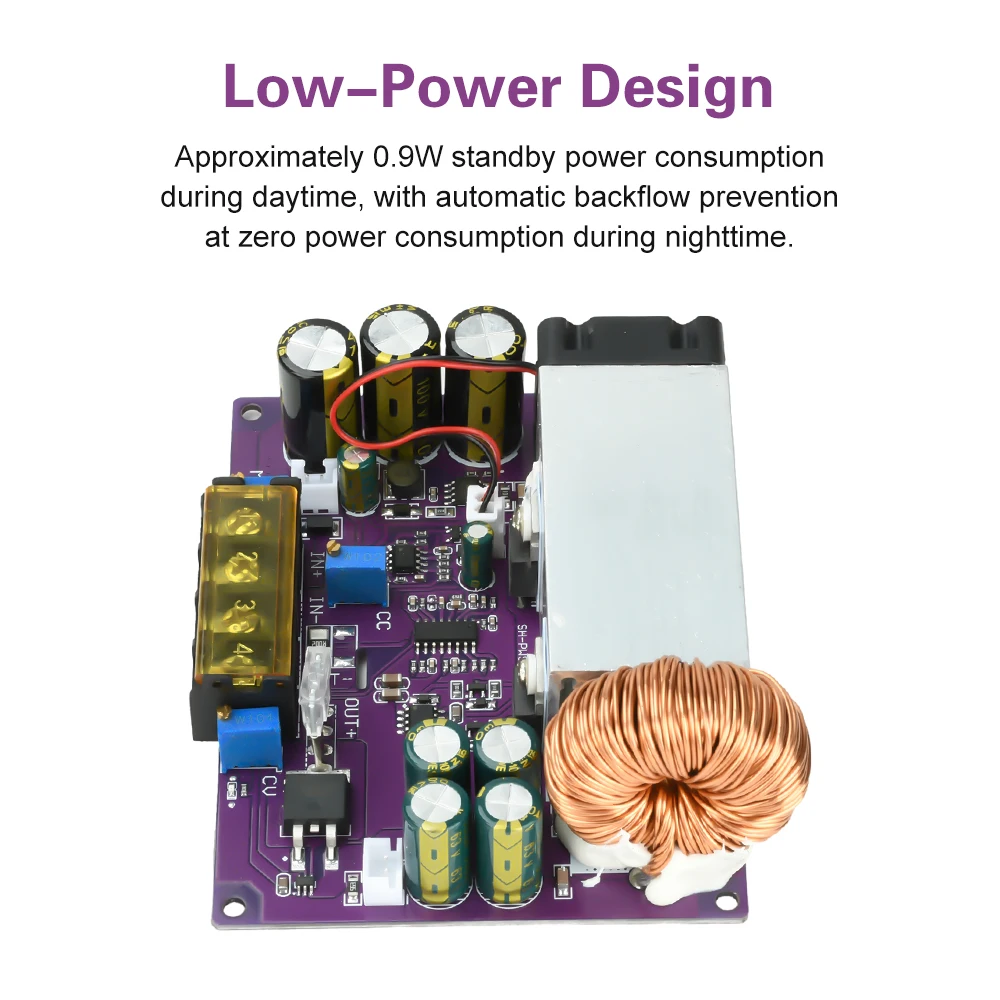

4.Consumo de energía en espera diurna de aproximadamente 0,9 W; prevención automática de reflujo de energía cero por la noche

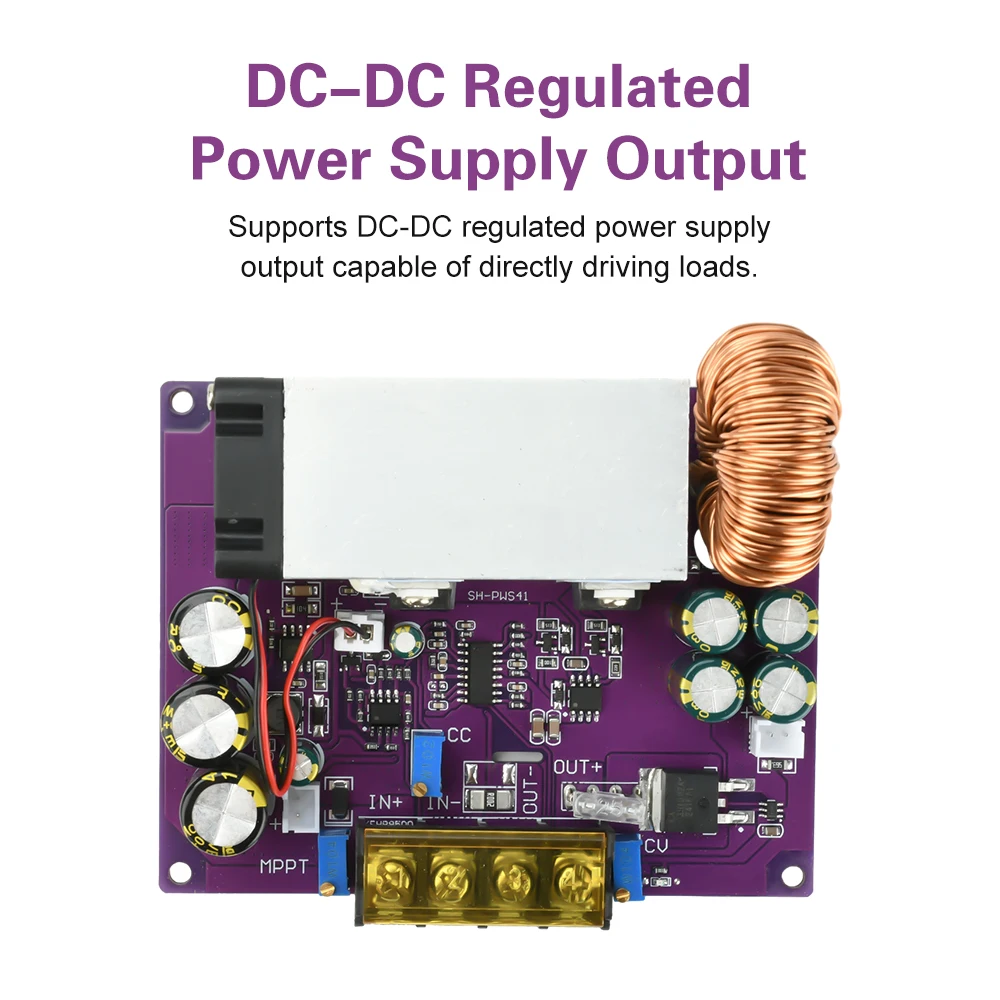

5.Admite salida de potencia regulada DC-DC para conexión de carga directa

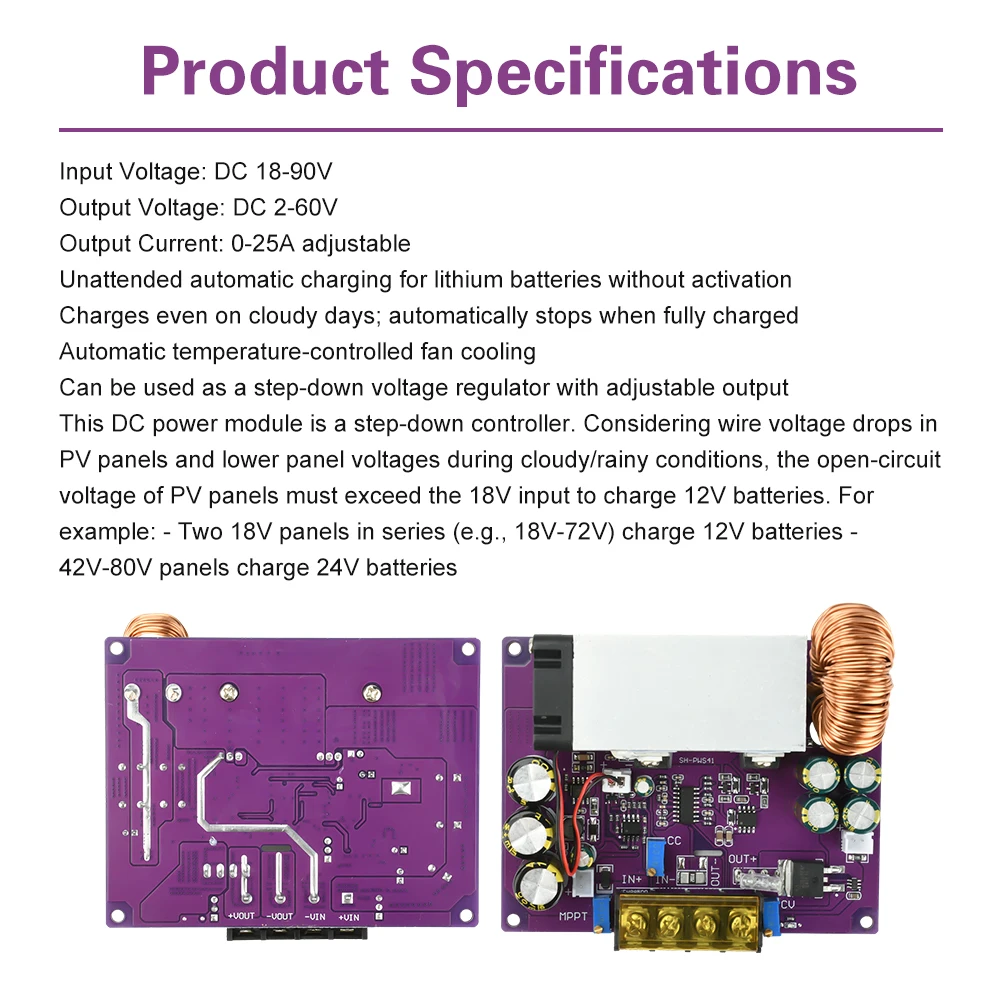

Especificaciones
Voltaje de entrada: CC 18-90 V
Voltaje de salida: CC 2-60 V
Corriente de salida: 0-25A ajustable
Carga automática de batería de litio sin supervisión sin activación
Se carga durante condiciones de nublado/lluvia; se detiene automáticamente cuando está completamente cargado
Refrigeración automática por ventilador con control de temperatura
Puede funcionar como una fuente de alimentación ajustable regulada reductora
Este módulo de alimentación de CC es un controlador reductor.Teniendo en cuenta las caídas de voltaje en el cableado del panel fotovoltaico y los voltajes inferiores del panel durante condiciones de nublado/lluvia, la carga de una batería de 12 V requiere que el voltaje de circuito abierto del panel fotovoltaico exceda la entrada de 18 V.Por ejemplo: - Dos paneles de 18 V en serie: 18 V-72 V cargando una batería de 12 V - Paneles de 42 V-80 V cargando una batería de 24 V

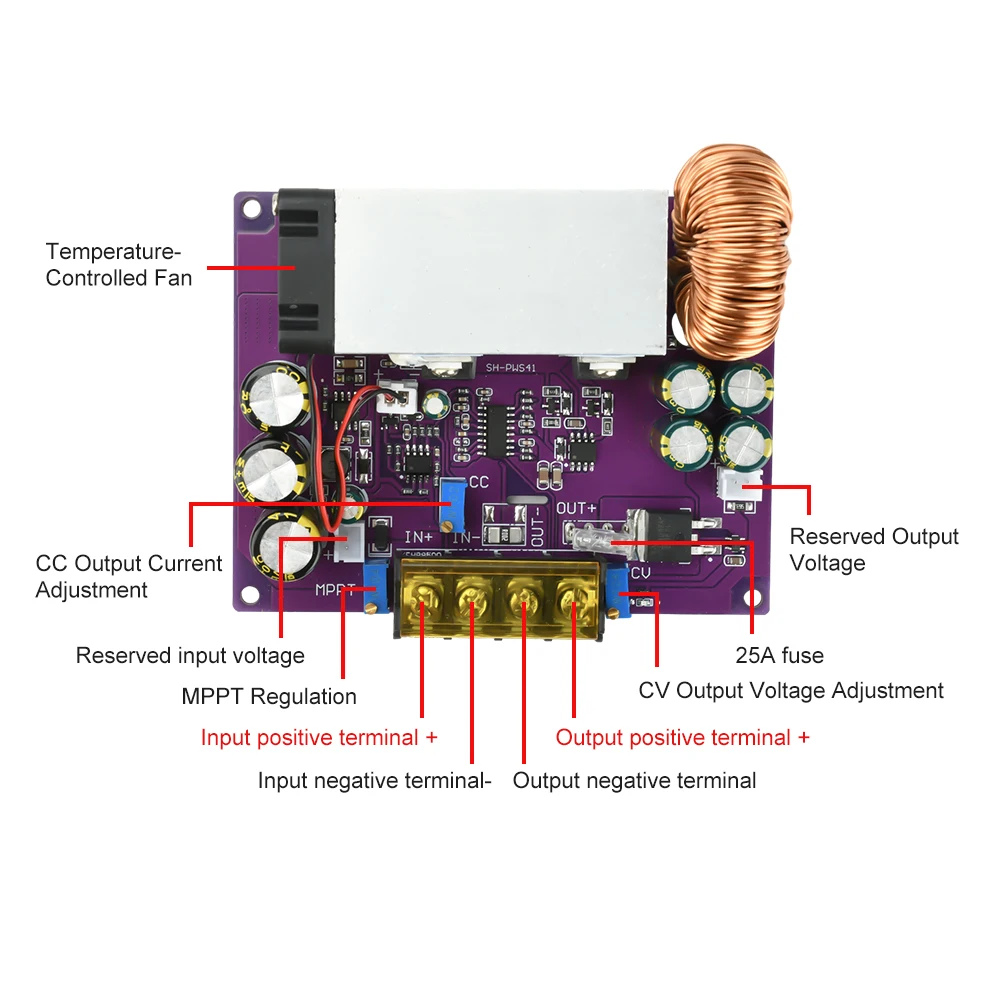

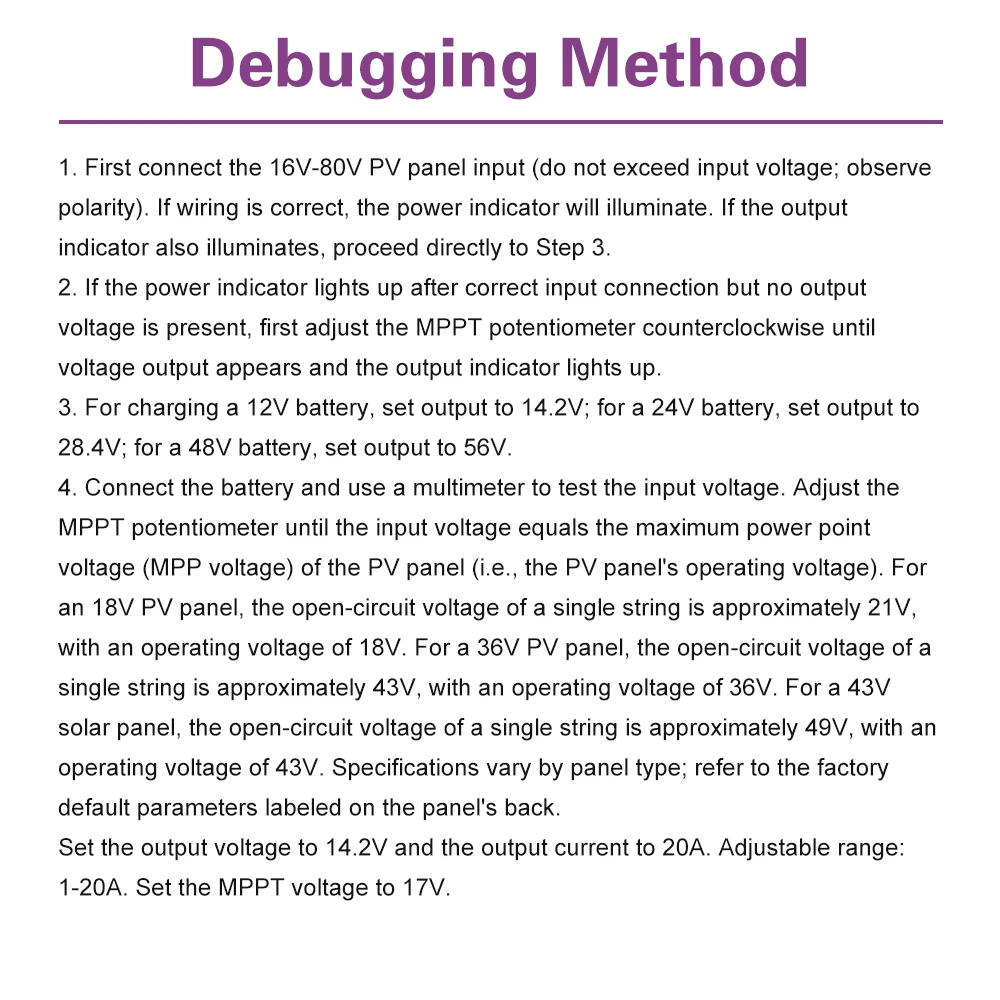

Procedimiento de puesta en servicio
1.Conecte la entrada del panel fotovoltaico de 16 V-80 V (prohibido sobrevoltaje; observar la polaridad).El cableado correcto activa el indicador de alimentación.Si el indicador de salida se ilumina, proceda directamente al Paso 3.
2.Si el indicador de alimentación se ilumina después de una conexión de entrada correcta pero no hay voltaje de salida presente, primero ajuste el potenciómetro MPPT en sentido antihorario hasta que aparezca la salida de voltaje y el indicador de salida se encienda.
3.Para cargar baterías de 12 V, configure la salida en 14,2 V; para baterías de 24 V, configurado en 28,4 V; para baterías de 48 V, configurado en 56 V.
4.Conecte la batería y pruebe el voltaje de entrada con un multímetro.Ajuste el potenciómetro MPPT para que coincida con el voltaje de entrada con el voltaje máximo del punto de potencia del panel fotovoltaico (es decir, el voltaje de funcionamiento del panel).Para un panel de 18 V, el voltaje de circuito abierto de una sola cadena es de aproximadamente 21 V, con un voltaje de funcionamiento de 18 V.Para un panel de 36V, el voltaje de circuito abierto de una sola cadena es de aproximadamente 43V, con un voltaje de funcionamiento de 36V.Para paneles de 43 V, un voltaje de circuito abierto de una sola cadena es de aproximadamente 49 V, con un voltaje de funcionamiento de 43 V.Las especificaciones varían según los tipos de paneles; consulte los parámetros predeterminados de fábrica fijados en la parte trasera del panel.
Configure el voltaje de salida a 14,2 V y la corriente de salida a 20 A (rango ajustable: 1-20 A).Configure el voltaje MPPT en 17V.
Lista de embalaje
Módulo reductor ajustable * 1
