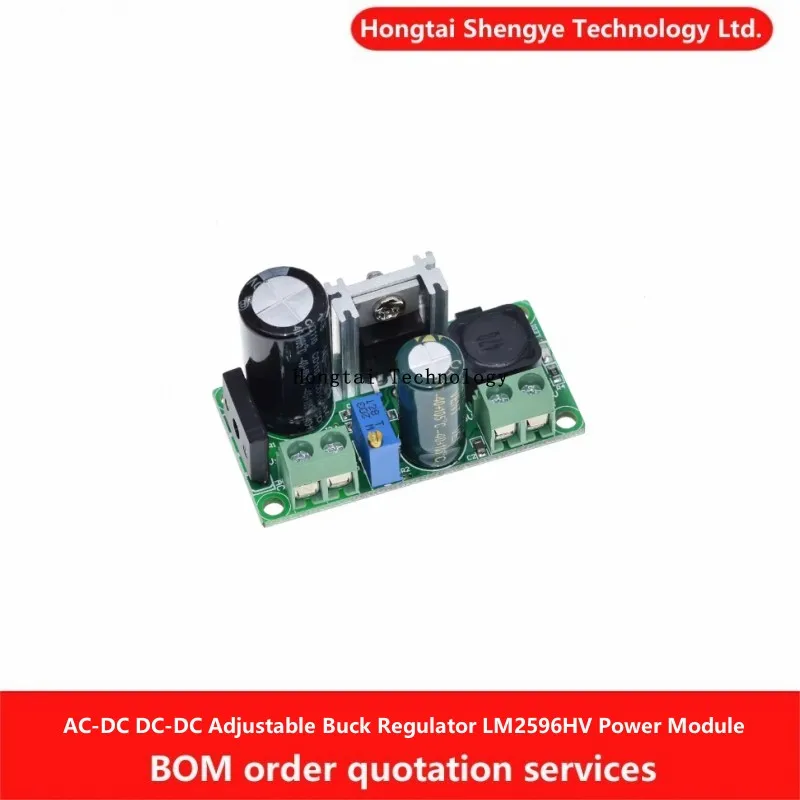

Módulo reductor de AC-DC de bajo voltaje, fuente de alimentación reguladora ajustable de DC-DC, LM2596HV, 3A, 5V-50V

El módulo de fuente de alimentación adopta el enchufe LM2596HV, la versión de alto voltaje de LM2596, el voltaje de entrada es 50V (limitado por el voltaje de resistencia del condensador de filtro) con un disipador de calor externo, que puede soportar operaciones de alta corriente. El lado de entrada del Puente Rectificador 4A se puede introducir en la fuente de alimentación de CA y con un puerto de entrada de CC dedicado, universal para entrada de CA y CC. El voltaje de salida se puede ajustar, el rango es de 3,3 V ~ 33V, el voltaje de salida del rango de voltaje de entrada diferente cambiará.

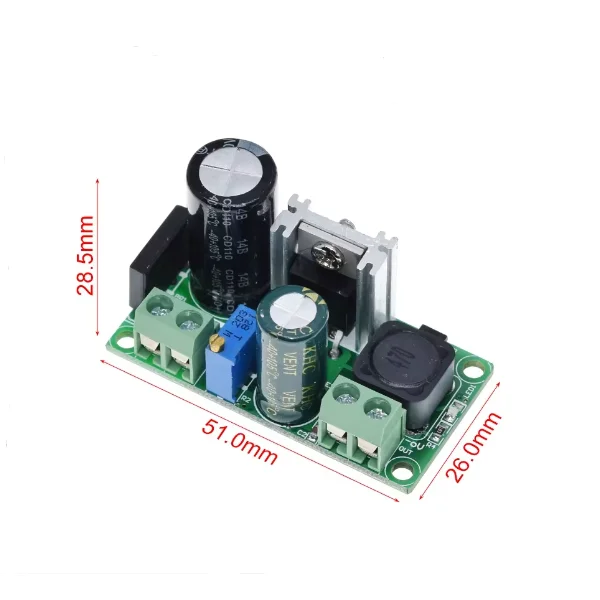

Voltaje de CA de entrada AC5V ~ AC30V o, debido a que la fluctuación del voltaje de CA es relativamente grande, el rango de voltaje de CA recomendado tiene un margen reservado. El módulo de alimentación utiliza LM2596HV enchufable con disipador de calor, versión de alto voltaje LM2596, voltaje de entrada de 50V (limitado por el voltaje del condensador del filtro) con disipador de calor, la corriente de salida puede tardar mucho tiempo en funcionar de forma estable en la corriente de salida de 2,2 A, Un corto período de tiempo se puede trabajar bajo la corriente de salida de 3A. Frente de PCB con nombres de terminales serigrafiados, la parte posterior también tiene nombres de terminales serigrafiados. El PCB tiene nombres de terminales serigrafiados en la parte delantera y trasera, asegúrese de saberlo Antes de soldar los cables para evitar daños.

Parámetro:

Rango de voltaje de entrada: CA 5V ~ 30V, CC 5V-50V

Rango de salida: DC 3,3 V ~ 33V

Rango de corriente de salida: 2,2A (el chip regulador de voltaje puede soportar grandes corrientes de 3A, tiempo corto puede funcionar en corriente de salida 3A)
