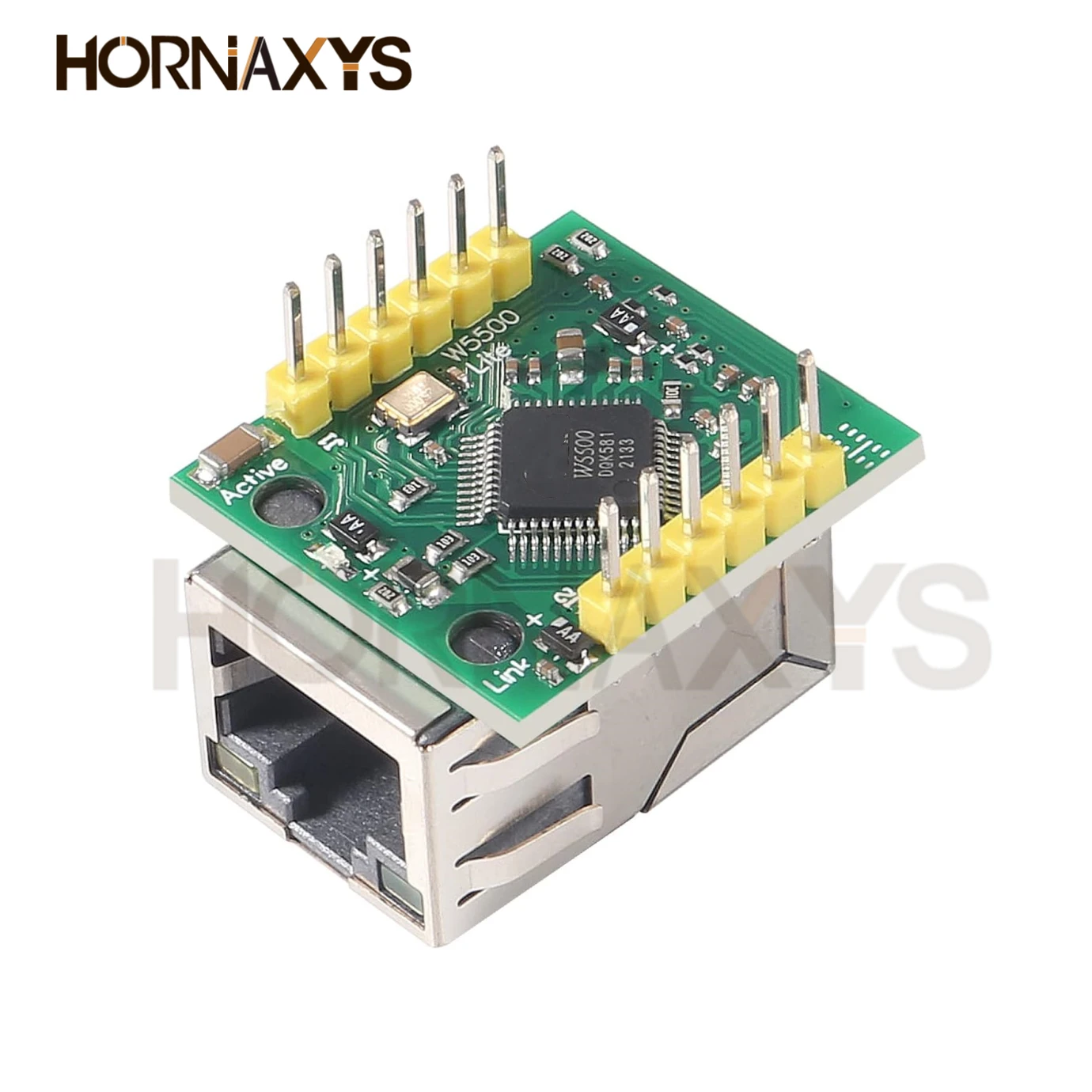

Nota: W5500 LQFP48, haga un pedido para los clientes que lo necesiten y no seleccione los que no los necesitan, ¡gracias!USR-ES1 está integrado con el chip W5500 de Wiznet y utiliza circuitos de puerta lógicos de hardware para implementar la capa de transporte y la capa de red de la pila de protocolos TCP/IP (como: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE y otros protocolos) e integra una capa de enlace de datos, una capa física y 32 mil bytes de RAM en chipFunda para enviar y recibir datos.Haga que el chip de control principal de la computadora host solo necesite realizar la tarea de procesamiento de la información de control de la capa de aplicación TCP/IP.Esto ahorra en gran medida la carga de trabajo de la computadora host para la replicación de datos, el procesamiento de protocolos y el procesamiento de interrupciones, y mejora la utilización y confiabilidad del sistema.Durante el funcionamiento, los usuarios pueden utilizar el W5500 como RAM periférica de MCU, lo cual es muy simple.La interfaz externa del W5500 es un SPI general de alta velocidad de 80 MHz, que se puede seleccionar para diferentes plataformas para ampliar soluciones Ethernet de alta velocidad.El estado del LED de negociación automática muestra que la interfaz SPI es rápida y estable.El tamaño y los pines son compatibles con el módulo oficial de Wiznet WIZ820io.Características:1.Interfaz SPI de alta velocidad de 80MHz2.Pila de protocolos TCPIP de hardware incorporada, los usuarios apenas necesitan dominar conocimientos complejos de protocolos de red3.Admite hasta 8 conexiones Socket4.Admite protocolo TCP, UDP, ICMP, IPv4, ARP, IGMP.PPPoE5.Capa de enlace de datos integrada y capa física6.Admite despertar después de un corte de energía7.Admite interfaz periférica serial de alta velocidad 0 (modo SPI 0~3)8.Buffer interno de transmisión y recepción de 32K bytes9.Capa física (PHY) Ethernet 10BaseT/1 00BaseTX integrada10.Admite negociación automática (media tierra doble completa basada en 10/100) 11.No admite fragmentación de IP12.Voltaje de funcionamiento de 3,3 V, puerto de señal 1/0, voltaje soportado de 5 V13.Pantalla de estado LED (full duplex/half duplex, conexión de red, velocidad de red, estado de actividad14.Paquete tipo pin ultrapequeño, conveniente para aplicaciones integradas15.Proporcionar rutinas de aplicaciones C

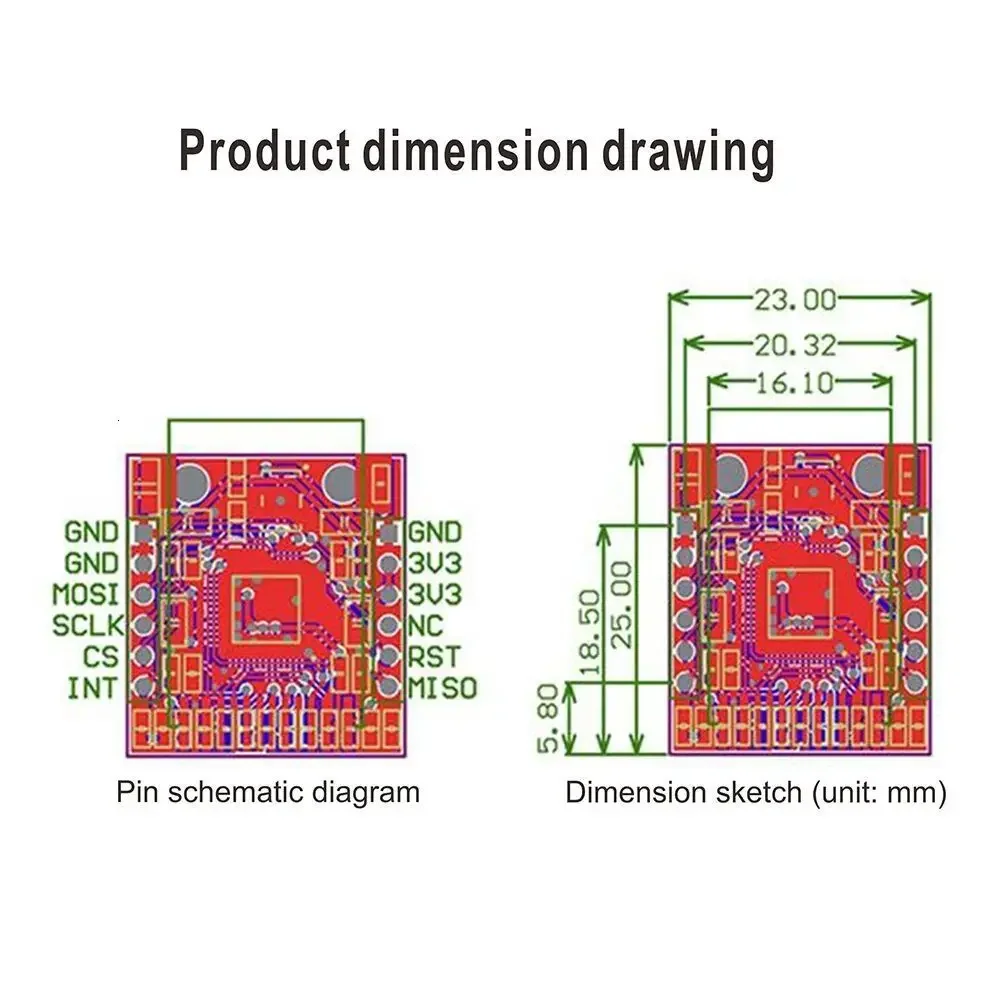

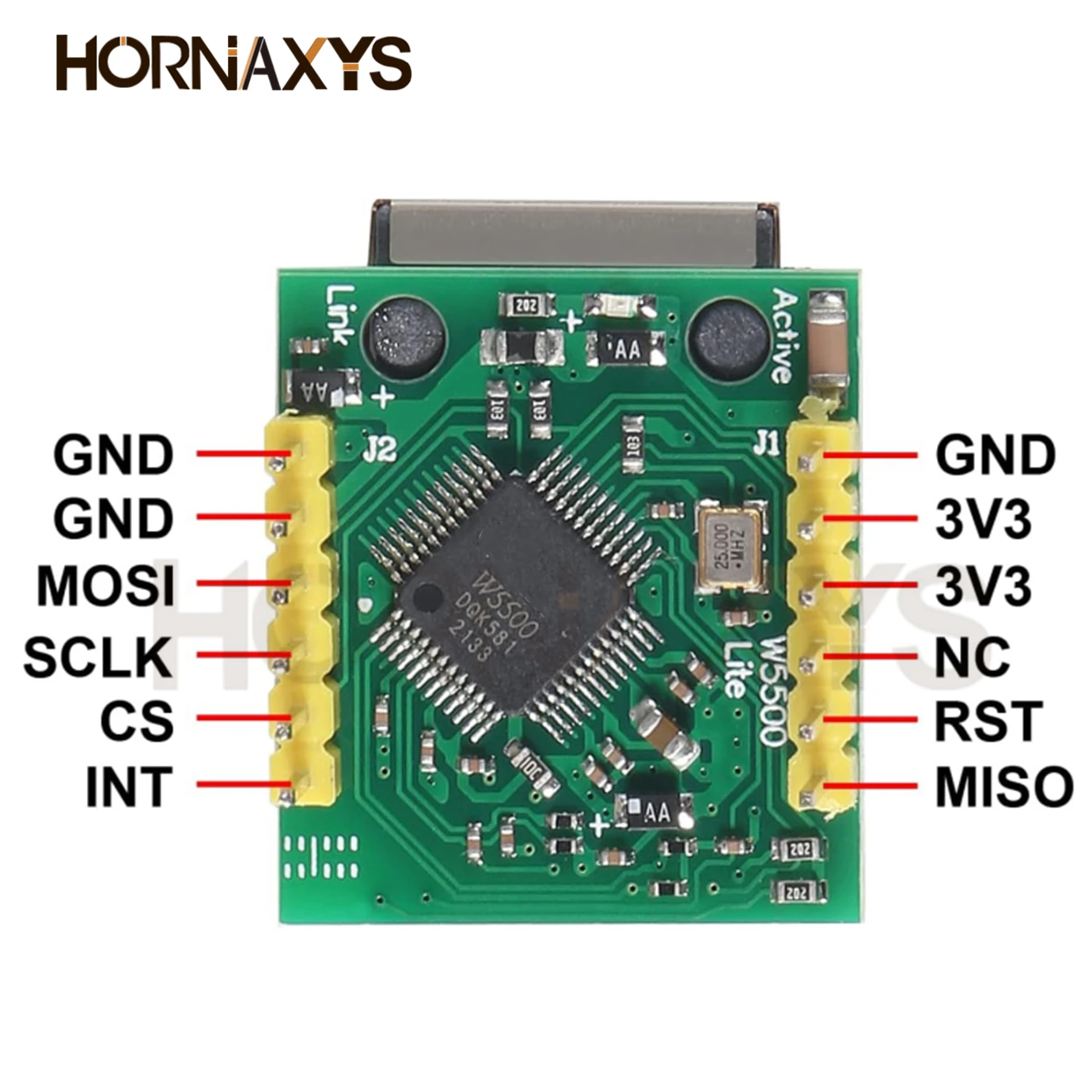

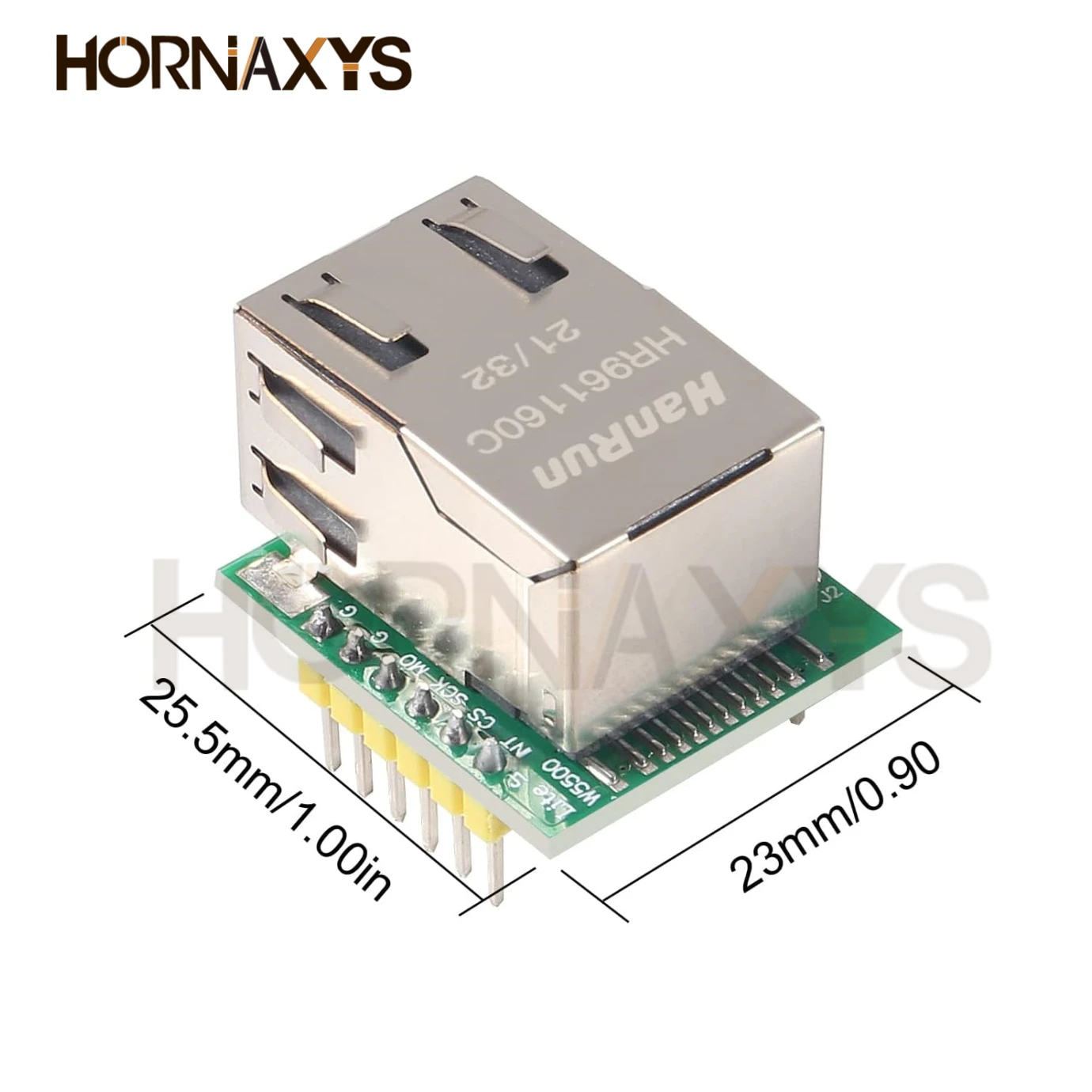

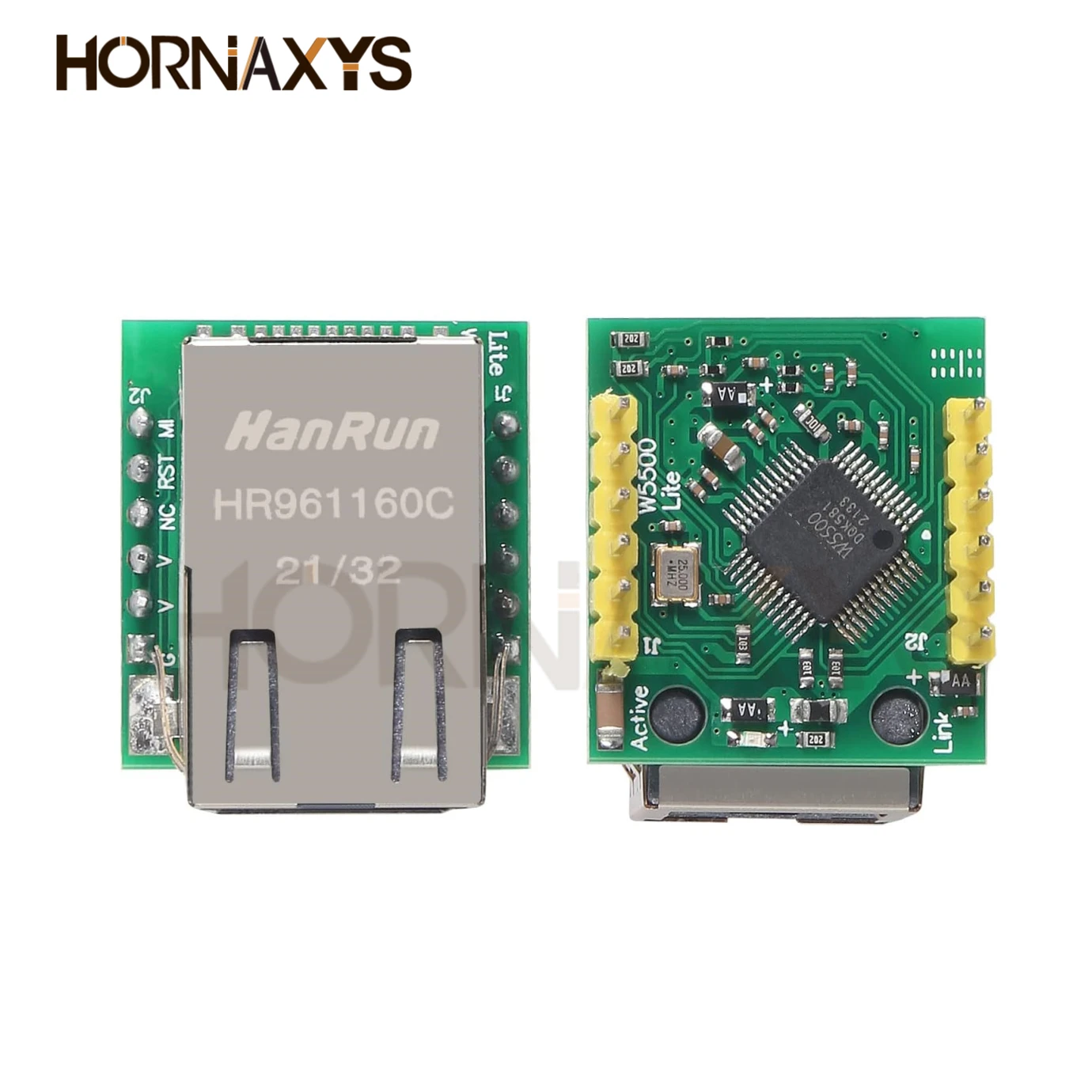

Parámetros del producto:1.Modo de fuente de alimentación: fuente de alimentación externa de 3,3 V, la corriente debe ser superior a 200 mA2.Forma de interfaz de control: nivel TTL de 3,3 V, interfaz _SPI, 2 * pin de una sola fila3. Tamaño de PCB (MM): 23*25 mm4.Tamaño mecánico (largo * ancho * alto): 28,5* 23* 24 mmDescripción del pin:GND: tierra, potencia negativaVIN3.3: fuente de alimentación positiva de 3,3 VPWDN: El pin se utiliza para el modo de apagadoNivel alto: modo de apagado habilitadoNivel bajo: Modo normal habilitadonREST: Este pin está activo bajo, se utiliza para restablecer y reiniciar el W5500MISO: entrada maestra SPI y salida esclavaMOSI: salida maestra SPI y entrada esclavaSCLK: pin de reloj SPInSS: pin de selección de chip SPI, activo bajonINT: pin de interrupción, activo bajoPrecauciones:Este módulo no es un módulo de transmisión transparente SPI a Ethernet, debe ser utilizado por un microcontrolador externo y el usuario debe comprender el uso del chip W5500 y proporcionar códigos de ejemplo STM32.
